DST200 射频诊断暗箱
R&S®DST200 是罗德与施瓦茨的射频诊断暗箱。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方标称频率范围：400 MHz至18GHz。官方技术指标共 36 组、126 项，详见「详细指标」。
产品简介

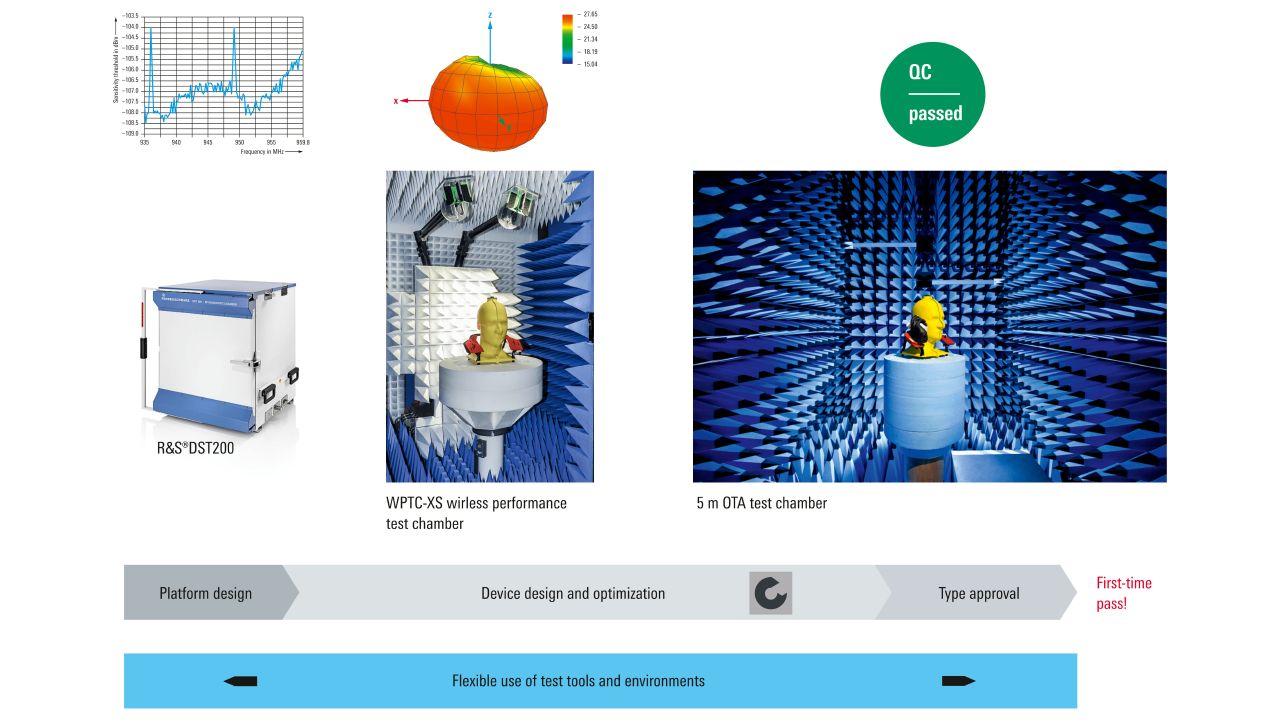

R&S®DST200 射频诊断暗箱非常适合射频分析，并支持广泛的应用
无线设备随处可见， 但相关技术却复杂精巧。 从新技术的标准化到产品设计和生产 ， 我们的测试与测量解决方案都可以帮助您解决这种复杂问题。 我们提供全面出色的产品组合 ， 帮助您快速将解决方案投入市场。
罗德与施瓦茨利用我们在全球知名的测试设备 ， 结合专门开发的系统软件和按需采购的组件， 为您提供个性化解决方案。 作为EMC和OTA测试市场的领导者 ， 我们的系统以其非凡的精度、 耐用性和可扩展性而闻名， 有助于无缝集成新兴的无线标准。 得益于模块化设计 ， 系统可升级、 灵活、 面向未来， 可用于从入门级研发到大型解决方案等多种应用。
本手册将介绍我们的空口(OTA)和天线测试解决方案， 帮助您在实验室突破极限。
有关空口(OTA)和天线测试解决方案的更多详细信息 ， 可访问罗德与施瓦茨网站。
核心参数
• 频率范围：400 MHz至18GHz
• 阻抗：50 Ω (nom.)
• 400 MHz to 700 MHz：> 95 dB (meas.) 700 MHz至3GHz > 110 dB 3 GHz至6GHz > 100 dB 6 GHz至18GHz > 75 dB (meas.)
• Power rating：power delivered into test space ｜ < 50 W
• D-Sub pin/socket adapter：number of pins ｜ 9
• maximum current rating：5 A DC operating voltage rating 50 V 3 dB cut-off frequency 0.8MHz
• Fiber-optic feedthrough：2 × FSMA
• Shielding effectiveness：700 MHz至6GHz ｜ > 90 dB
功能与特点
• 第4页 R&S®TS8991： OTA性能测试系统简介
• 第5页 R&S®ATS1800C： 对天线、 模块或UE执行准确的远场表 征 ， 频率高达170 GHz
• 第6页 R&S®ATS800R： 超紧凑型CATR解决方案可用于天线表 征和5G FR2设备测试
• 第6页 R&S®CMQ： 在0.3 GHz至77 GHz范围内进行直接远场 OTA测量
• 第7页 R&S®TS7124射频屏蔽箱： 在300 MHz至18 GHz的频 率范围内进行可靠、 可重复的测量
• 第7页 R&S®DST200： 在400 MHz至18 GHz的频率范围内进 行无线设备准确辐射测试
• 第8页 R&S®CMW-Z10： 具有一流的屏蔽效能和卓越的耦合特 性 ， 频率最高8 GHz
• 第8页 适合各种尺寸和预算的天线和射频 模块测试解决方案
• 第9页 R&S®ATS1000天线测试系统： 进行5G和毫米波天线测 试
• 第9页 基站测试 紧凑型5G大规模MIMO基站测试解决方案
产品型号
• 官方型号：DST200、DST-B160、DST-B165
资源下载
详细指标请见 DST200 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®DST200 的官方技术指标，共 36 个指标组、126 项。
参数名以行业通用中文术语为主（其中 103 项保留官方规格书原文），数值与单位保留官方规格书原样。
R&S®DST200 RF diagnostic chamber
• 频率范围：400 MHz至18GHz
• 400 MHz to 700 MHz：> 95 dB (meas.) 700 MHz至3GHz > 110 dB 3 GHz至6GHz > 100 dB 6 GHz至18GHz > 75 dB (meas.)
• Power rating：power delivered into test space ｜ < 50 W
Test antenna
• Dual linear polarization：R&S®DST-B215 option
• Circular polarization：R&S®DST-B220 option
选件
• D-Sub pin/socket adapter：number of pins ｜ 9
• maximum current rating：5 A DC operating voltage rating 50 V 3 dB cut-off frequency 0.8MHz
• Fiber-optic feedthrough：2 × FSMA
• Shielding effectiveness：700 MHz至6GHz ｜ > 90 dB
R&S®DST-B102 interface panel for R&S®DST200, 2 × N, 2 × RF cable
• Connectors inside of the R&S®DST：2 × N (f)
• Connectors outside of the R&S®DST：2 × N (f)
• RF cable：quantity ｜ 2
• length：0.5 m (20 in)
• 连接器：1 × N (m), 1 × SMA (m)
• 阻抗：50 Ω (nom.)
• 频率范围：≤ 18GHz
R&S®DST-B103 filter panel for R&S®DST200, USB 2.0
• Connector inside of the R&S®DST：USB-A
• Connector outside of the R&S®DST：USB-B
• 电源：maximum current rating ｜ 0.5 A
• voltage rating：5 V
• Data rate：low speed
USB 2.0 high speed
• Shielding effectiveness：700 MHz至6GHz ｜ > 75 dB
R&S®DST-B104 filter panel for R&S®DST200, 100 V to 240 V AC
• Connector outside of the R&S®DST：C6 plug (IEC 60320)
• 电源：100 V至240 V AC ± 10 %, 50 Hz至60Hz ± 5 %
• fuse：0.25 A (max. 50 W)
• Shielding effectiveness：700 MHz至6GHz ｜ > 90 dB
• Reference antennas：TS-RANT3、TS-RANT18
• Test positions：flat EUT table ｜ 350 mm
• DST-B：270 mm
• DST-B：190 mm
• Test orientation：FB (front to back),
R&S®DST-B130 elevated EUT table for R&S®DST200
• Maximum EUT dimensions：W × H × D ｜ 200 mm × 45 mm × 200 mm
(7.87 in × 1.77 in × 7.87 in)
• Maximum EUT weight：3 kg (6.6 lb)
R&S®DST-B150 manual 3D positioner for R&S®DST200
• Rotation axes：manual ｜ 2 (elevation and azimuth)
• Scale resolution：elevation, azimuth ｜ 15°
• Maximum EUT dimensions：W × H × D ｜ 150 mm × 100 mm × 20 mm
(5.90 in × 3.93 in × 0.78 in)
• Maximum EUT weight：0.2 kg (0.44 lb)
• 300 MHz to 2.7 GHz：0.6 dB至0.6 dB (meas.) 2.7 GHz至6GHz -1.5 dB至1.5 dB (meas.)

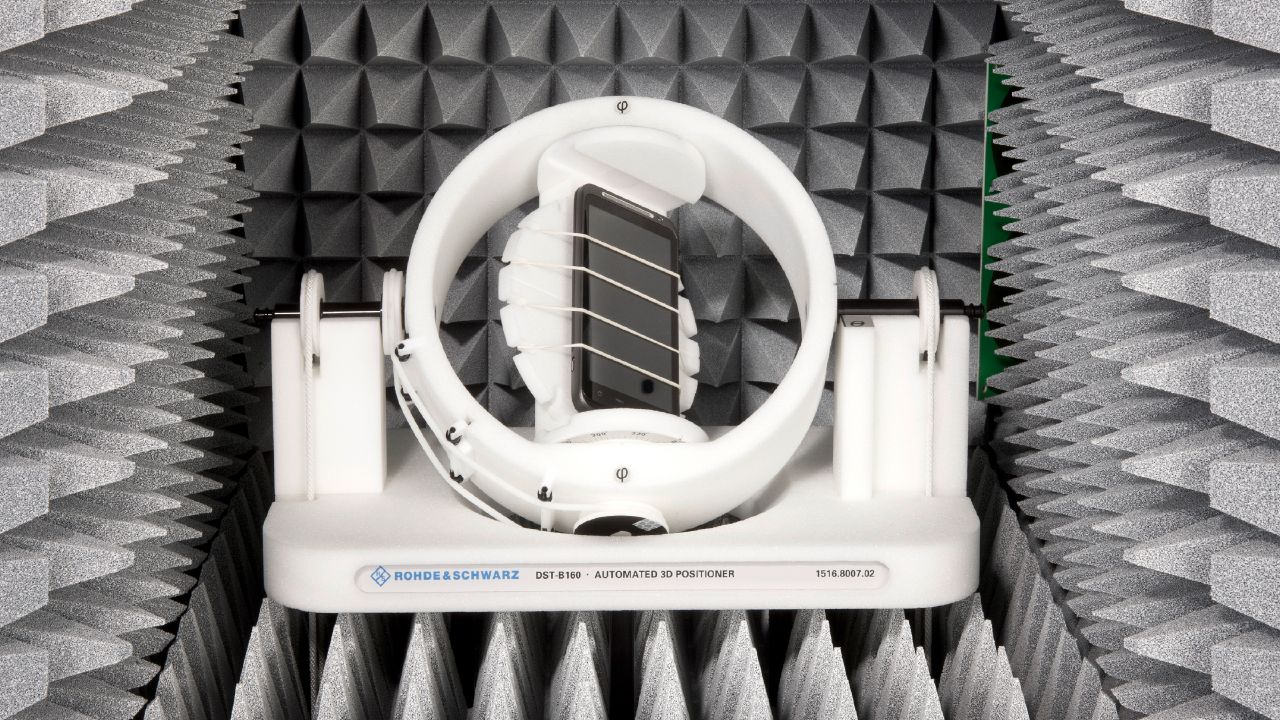

R&S®DST-B160 automated 3D positioner for R&S®DST200
• Positioning speed：elevation ｜ 12°/s至180°/s
• azimuth：12°/s至180°/s
• Positioning accuracy：elevation, azimuth 50000 cycles ｜ < 10° < 5° (typ.)
• Maximum EUT dimensions：W × H × D ｜ 149 mm × 100 mm × 20 mm
(5.90 in × 3.93 in × 0.78 in)
• Maximum EUT weight：0.2 kg (0.44 lb)
• 700 MHz to 2.7 GHz：1 dB (meas.) 2.7 GHz至6GHz 2.3 dB (meas.)
• Control interface：RS-232 ｜ 9-pin D-Sub connector, female
• 电源：AC/DC converter 50 Hz至60Hz ± 5 %, 12 V DC; max. 2.5 A, 1.0 A (typ.) ｜ 100 V至240 V AC ± 10 %,
R&S®DST-B165 large automated 3D positioner for R&S®DST200
• Positioning speed：elevation ｜ 10°/s至100°/s
• azimuth：10°/s至100°/s
• Positioning accuracy：elevation, azimuth 50000 cycles ｜ < 10° < 5° (typ.)
• Maximum EUT dimensions：W × H × D ｜ 190 mm × 257 mm × 20 mm
(7.5 in × 10.1 in × 0.8 in)
• Maximum EUT weight：0.8 kg (1.6 lb)
• 700 MHz to 2.7 GHz：0.9 dB (meas.) 2.7 GHz至6GHz 1.8 dB (meas.)
• Control interface：RS-232 ｜ 9-pin D-Sub connector, female
• 电源：AC/DC converter 50 Hz至60Hz ± 5 %, 12 V DC; max. 2.5 A, 1.0 A (typ.) ｜ 100 V至240 V AC ± 10 %,
• 驻波比：specified at FB and LR connectors o n R&S®DST200 400 MHz至6 00MHz < 4.5 600 MHz至9 00MHz < 2.5 900 MHz至18GHz < 2
• 阻抗：50 Ω (nom.)
• Power rating：400 MHz至18GHz ｜ < 4 W CW (meas.)
• Polarization：dual linear (nom.)
• Port-to-port isolation：400 MHz至18GHz ｜ < -25 dB
• RF connector：FB and LR connectors of R&S®DST200 ｜ 2 × N (f)
R&S®DST-B220 circular-polarized test antenna for R&S®DST200
• 频率范围：700 MHz至6GHz
• 驻波比：specified at RF ANT connector o n R&S®DST200 700 MHz至3GHz < 1.8 3 GHz至6GHz < 2.2 6 GHz至12GHz < 3.5 (meas.)
• 阻抗：50 Ω (nom.)
• Power rating：700 MHz至6GHz ｜ < 4 W
• Polarization：right-hand circular (nom.)
• RF connector：RF ANT connector on R&S®DST200 N (f)

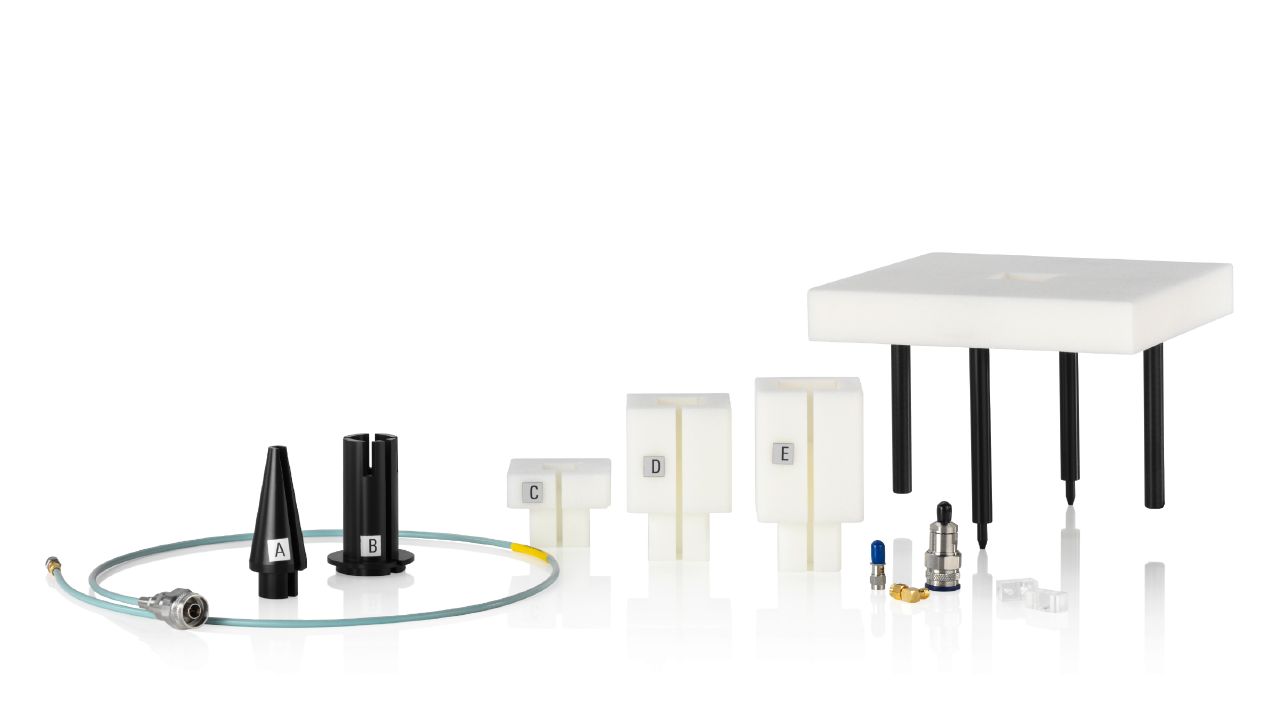

R&S®DST-B231 test antenna kit for R&S®DST200
• RF connector：RF ANT connector on R&S®DST200 N (f)
R&S®DST-B270 linear-polarized communications antenna for R&S®DST200
• 驻波比：specified for RF connector on R&S®DST-B270 700 MHz至18GHz < 2
• 阻抗：50 Ω (nom.)
• Power rating：700 MHz至6GHz ｜ < 10 W
• Polarization：linear (nom.)
• RF connector：SMA (f)
• RF cable：length ｜ 1 m (39.37 in)
• 连接器：1 × N (m), 1 × SMA (m)
• Outer dimensions：W × H × D (without RF cable) ｜ 130 mm × 210 mm × 8 mm
(5.11 in × 8.26 in × 0.31 in)
• Antenna with RF cable：DST-B270 ｜ 2 pcs
• insertion loss：< 4.6 dB, < 3.6 dB (typ.)
• 驻波比：< 1.3 (typ.)
• RF cable：length ｜ 1 m (39.37 in)
• 连接器：1 × SMA (m), 1 × SMA (m)
• quantity：2
R&S®DST-Z5 shipping container
• Outer dimensions：W × H × D ｜ 840 mm × 1010 mm × 820 mm
(33.07 in × 39.76 in × 32.28 in)
• 重量：approx. 35 kg (77 lb)
• Casters：2 × lockable ｜ 4
R&S®DST-Z18 RF cable
• 频率范围：≤ 18GHz
• RF connectors：1 × N (m) straight, 1 × N (m) right angle
• Length：1.5 m (59 in)
• 阻抗：50 Ω (nom.)
• Characteristics：high shielding effectiveness, armored,
Environmental conditions
• 温度：operating temperature range ｜ 0 °C to +50 °C
• storage temperature range：25 °C to +70 °C
• Damp heat：+25 °C/+40 °C, 95 % rel. humidity, cyclic,
Mechanical resistance
• 55 Hz至150Hz, 0.5 g const.,
in line with EN 60068-2-6
• random：8 Hz至500Hz,
技术指标
• Power rating：with R&S®DST-B104 option installed
• Rated voltage：100 V至240 V AC ± 10 %
• Rated frequency：50 Hz至60Hz
• Rated power：50 W
Product conformity
• EMC Directive 2004/108/EC：EN 61326-1 (industrial environment),
Low Voltage Directive 2006/95/EC
• USA：in line with UL 61010-1
• Canada：in line with CAN/CSA-C22.2 No. 61010-1
Mechanical specifications
• EUT table dimensions：W × D ｜ 200 mm × 200 mm
• supplied with R&S®DST200 base unit：(7.87 in × 7.87 in)
• Maximum EUT dimension：W × H × D ｜ 400 mm × 330 mm × 400 mm
R&S®DST200 base unit
• R&S®DST200 outer dimensions：W × H × D ｜ 770 mm × 760 mm × 695 mm
(30.31 in × 29.92 in × 27.36 in)
• R&S®DST200 weight：approx. 55 kg (121 lb)
订购信息
• Designation：Type Order No.
• RF diagnostic chamber：DST200 ｜ 1510.9047.02
Base unit configuration options, mandatory
• R&S®DST200 selection: left-hand door mounting：DST-S100A ｜ 1515.1396.02
• R&S®DST200 selection: right-hand door mounting：DST-S100B ｜ 1515.1396.03
Hardware options
• Interface panel for R&S®DST200, 2 × N, 2 × RF cable：DST-B102 ｜ 1514.7784.02
• Filter panel for R&S®DST200, USB 2.0：DST-B103 ｜ 1514.7790.02
• Filter panel for R&S®DST200, 100 V to 240 V AC：DST-B104 ｜ 1516.8407.02
• Positioner for calibration antennas：DST-B120 ｜ 1516.8659.02
• Elevated EUT table for R&S®DST：DST-B130 ｜ 1515.1467.02
• Manual 3D positioner for R&S®DST：DST-B150 ｜ 1515.1480.02
• Automated 3D positioner for R&S®DST：DST-B160 ｜ 1516.8007.02
• Large automated 3D positioner for R&S®DST：DST-B165 ｜ 1519.3506.02
• Test antenna kit for R&S®DST200 1：DST-B231 ｜ 1518.5328.02
推荐附件
• Shipping container for R&S®DST：DST-Z5 ｜ 1518.9530.02
• RF cable, 18 GHz, 1.5 m, 2 × N, high shielding effectiveness：DST-Z18 ｜ 1515.1473.02
• EUT holder for R&S®DST-B：DST-Z160 ｜ 1518.5205.02
• EUT holder for R&S®DST-B：DST-Z165 ｜ 1519.3941.02
• Calibration of R&S®SBA9113BMV：CAL-9113BM ｜ 3695.7783.02
• Calibration of R&S®SBA9112MV：CAL-9112M ｜ 3695.7902.02
Requires R&S®AMS32-DST.
• ment, technology systems and：networks & cybersecurity.
型号与选件
• 官方型号：DST200、DST-B160、DST-B165
指标整理自官方文件：DST200_specs_en_5214-3600-22_v0600.pdf
资源下载
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
