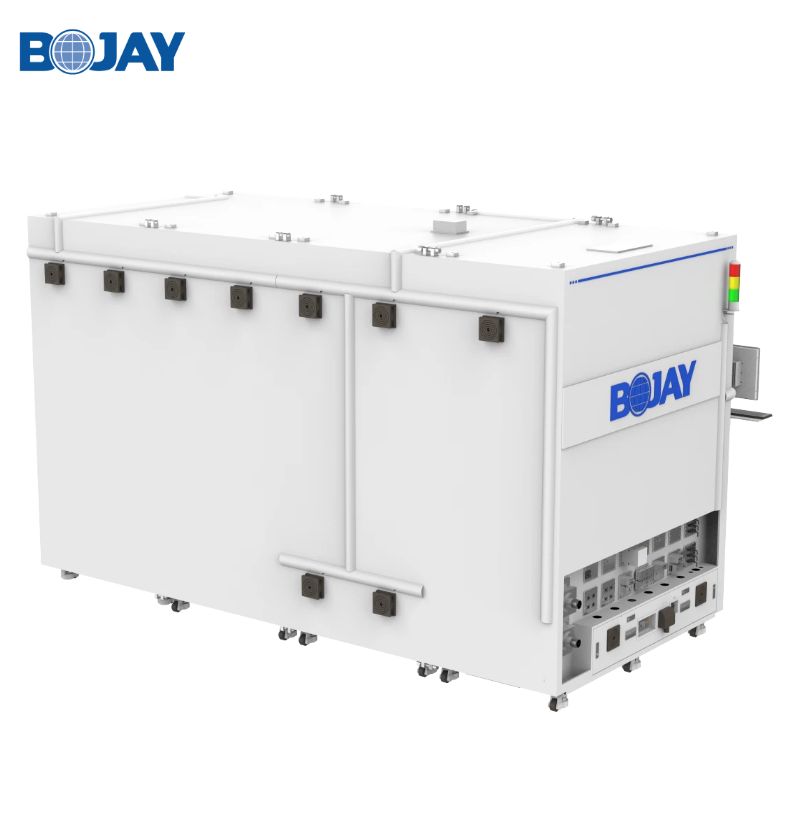

BJ-8601测试系统包括一个中型微波暗室和一个紧凑的天线测试范围（紧缩场），设计用于实验室环境下的毫米波OTA测试，覆盖频率范围为24至90GHz；●高精度的反射面为黑盒测试提供了一个直径400毫米的静区；●结合一个高精度的4轴定位器，该系统能够为各种尺寸的DUT提供快速和准确的天线测量；最高负重可达100公斤；●通过TTL硬件信号触发的快速测量功能；●紧缩场支持单个或多个馈电天线，可以同时测量不同的信号；●该系统能够在间接远场和直接远场测量方法之间切换；●可以提供配套的保温箱（选件），用于在-40至100℃的极端条件测试。
采用符合 3GPP 标准的紧凑型天线测试范围 （CATR） 方法支持 5G NR 芯片组、设备、毫米波开发和 2 AoA RRM 的一致性测试易于运输，分为三个组成部分，缩短了入门设置时间完全支持对齐选项 1/2/3测试端子安装/拆卸简单，安装位置重现性高支持 FR2 温度测试（极端条件下的温度：-10°C 至 +55°C）可从MA8172A升级
同厂商产品
R&S®TS7124射频屏蔽箱是适用于产品设计人员或生产线的诊断工具，可以提供屏蔽射频测试环境。
R&S®DST200射频诊断暗箱非常适合射频分析，并支持广泛的应用
R&S®CMQ500屏蔽柜是用于5G回归测试的紧凑型屏蔽解决方案
- «
- 1
- »
CMW-Z10 0Hz至8GHz射频屏蔽箱|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
CMW-Z10 射频屏蔽箱
R&S®CMW-Z10 是罗德与施瓦茨的射频屏蔽箱。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方标称频率范围：0 Hz至8GHz。官方技术指标共 18 组、57 项，详见「详细指标」。
产品简介
R&S®CMW-Z10 射频屏蔽箱在 400 kHz 至 6 GHz 频率范围内提供一流的屏蔽效能和卓越的耦合特性
无线设备随处可见， 但相关技术却复杂精巧。 从新技术的标准化到产品设计和生产 ， 我们的测试与测量解决方案都可以帮助您解决这种复杂问题。 我们提供全面出色的产品组合 ， 帮助您快速将解决方案投入市场。
罗德与施瓦茨利用我们在全球知名的测试设备 ， 结合专门开发的系统软件和按需采购的组件， 为您提供个性化解决方案。 作为EMC和OTA测试市场的领导者 ， 我们的系统以其非凡的精度、 耐用性和可扩展性而闻名， 有助于无缝集成新兴的无线标准。 得益于模块化设计 ， 系统可升级、 灵活、 面向未来， 可用于从入门级研发到大型解决方案等多种应用。
本手册将介绍我们的空口(OTA)和天线测试解决方案， 帮助您在实验室突破极限。
有关空口(OTA)和天线测试解决方案的更多详细信息 ， 可访问罗德与施瓦茨网站。
核心参数
• 频率范围：0 Hz至8GHz
• 阻抗：50 Ω
• Shielding effectiveness 1：0.4 GHz至4GHz 4 GHz至6GHz 6 GHz至8GHz ｜ > 55 dB (meas.) > 45 dB (meas.) > 35 dB (meas.)
• Outer dimensions：W × H × D ｜ 320.9 mm × 267.5 mm × 527.7 mm
• Inner dimensions：W × H × D ｜ 239 mm × 157 mm × 371 mm
• 重量：9 kg (19.8 lb)
• Maximum power ratings：DUT ｜ +37 dBm
• from R&S®CMW：+33 dBm
功能与特点
• 第4页 R&S®TS8991： OTA性能测试系统简介
• 第5页 R&S®ATS1800C： 对天线、 模块或UE执行准确的远场表 征 ， 频率高达170 GHz
• 第6页 R&S®ATS800R： 超紧凑型CATR解决方案可用于天线表 征和5G FR2设备测试
• 第6页 R&S®CMQ： 在0.3 GHz至77 GHz范围内进行直接远场 OTA测量
• 第7页 R&S®TS7124射频屏蔽箱： 在300 MHz至18 GHz的频 率范围内进行可靠、 可重复的测量
• 第7页 R&S®DST200： 在400 MHz至18 GHz的频率范围内进 行无线设备准确辐射测试
• 第8页 R&S®CMW-Z10： 具有一流的屏蔽效能和卓越的耦合特 性 ， 频率最高8 GHz
• 第8页 适合各种尺寸和预算的天线和射频 模块测试解决方案
• 第9页 R&S®ATS1000天线测试系统： 进行5G和毫米波天线测 试
• 第9页 基站测试 紧凑型5G大规模MIMO基站测试解决方案
产品型号
• 官方型号：CMW-Z10、CMW-Z12、CMW-Z14、CMW-Z110、CMW-Z16、CMW-Z11、CMW-Z19、CMW-Z13、CMW-Z18、CMW-Z120、CMQ200
资源下载
详细指标请见 CMW-Z10 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
CMW-Z10 射频屏蔽箱 详细指标
R&S®CMW-Z10 是罗德与施瓦茨的射频屏蔽箱。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方标称频率范围：0 Hz至8GHz。官方技术指标共 18 组、57 项，详见「详细指标」。
以下为 R&S®CMW-Z10 的官方技术指标，共 18 个指标组、57 项。
参数名以行业通用中文术语为主（其中 50 项保留官方规格书原文），数值与单位保留官方规格书原样。
R&S®CMW-Z10 RF shield box
• Shielding effectiveness 1：0.4 GHz至4GHz 4 GHz至6GHz 6 GHz至8GHz ｜ > 55 dB (meas.) > 45 dB (meas.) > 35 dB (meas.)
尺寸
• Outer dimensions：W × H × D ｜ 320.9 mm × 267.5 mm × 527.7 mm
(12.6 in × 10.5 in × 20.8 in)
• Inner dimensions：W × H × D ｜ 239 mm × 157 mm × 371 mm
(9.4 in × 6.2 in × 14.6 in)
• 重量：9 kg (19.8 lb)
R&S®CMW-Z11 antenna coupler (mandatory selection)
• 驻波比：VSWR without DUT, with R&S®CMW-Z110, R&S®CMW-Z10 open 0.4 GHz至1.4GHz < 3.5 1.4 GHz至3.5GHz < 2 3.5 GHz至8GHz < 3.5
• Maximum power ratings：DUT ｜ +37 dBm
• from R&S®CMW：+33 dBm
• Polarization：circular
• Connector：N female
R&S®CMW-Z12 D-Sub feedthrough (var. 02)
• Power pins 14 to 18：maximum current rating, per pin ｜ 1 A
• maximum rated voltage：15 V
• cut-off frequency：1kHz
• Data pins 1 to 13 and 19 to 25：maximum current rating ｜ 50 mA
• maximum rated voltage：15 V
• maximum pass frequency：5MHz
• filter shunt capacitance：< 800 pF
(var. 04)
• Power pins 12 to 18, 24, 25：maximum current rating, per pin ｜ 1 A
• maximum rated voltage：15 V
• cut-off frequency：1kHz
• Data pins 1 to 11 and 19 to 23：maximum current rating ｜ 50 mA
• maximum rated voltage：15 V
• maximum pass frequency：5MHz
• filter shunt capacitance：< 800 pF
R&S®CMW-Z13 USB 2.0 feedthrough
• Connector inside antenna coupler：USB-A
• Connector outside antenna coupler：USB-B
• 电源：maximum current rating ｜ 0.5 A
• rated voltage：5 V
• Data rate 2：low speed
R&S®CMW-Z14 RF feedthrough
• Connector inside antenna coupler：2 × N female
• Connector outside antenna coupler：2 × N female
• 阻抗：50 Ω
• 频率范围：0 Hz至8GHz
• 驻波比：VSWR without DUT, with R&S®CMW-Z110, R&S®CMW-Z10 open 0.45 GHz至1.4GHz < 3.5 1.4 GHz至3.5GHz < 2.3 3.5 GHz至8GHz < 3.5
• Maximum power ratings：DUT ｜ +37 dBm
• from R&S®CMW：+33 dBm
• Polarization：circular
• Connector：N female with N feedthrough
R&S®CMW-Z18 Ethernet feedthrough
• Connector：RJ-45 (female - female)
• Speed class：1000BASE-T
• Power over Ethernet (PoE)：not supported
R&S®CMW-Z19 feedthrough adapter
• Recommendation：for use of standardized R&S®TS-Fx
R&S®CMW-Z110 RF cable, up to 18 GHz
• 连接器：N
R&S®CMW-Z120 additional handle
• Recommendation：additional rotary handle to facilitate
订购信息
• Designation：Type Order No.
• RF shield box,：CMW-Z10 ｜ 1204.7008.02
internal gas springs, assembled
• RF shield box,：CMW-Z10 ｜ 1204.7008.04
external gas springs, assembled
• Antenna coupler,：CMW-Z11 ｜ 1204.7108.02
up to 6 GHz (mandatory selection)
• D-Sub feedthrough：CMW-Z12 ｜ 1204.7208.02
• D-Sub feedthrough, extended DC power pin connector：CMW-Z12 ｜ 1204.7208.04
• USB 2.0 feedthrough：CMW-Z13 ｜ 1204.7308.04
• RF feedthrough：CMW-Z14 ｜ 1204.7408.02
• Ethernet feedthrough：CMW-Z18 ｜ 1204.7050.02
• Feedthrough adapter：CMW-Z19 ｜ 1211.5859.02
• RF cable, up to 18 GHz：CMW-Z110 ｜ 1204.7608.02
• Additional handle, rotatable：CMW-Z120 ｜ 1204.7708.02
