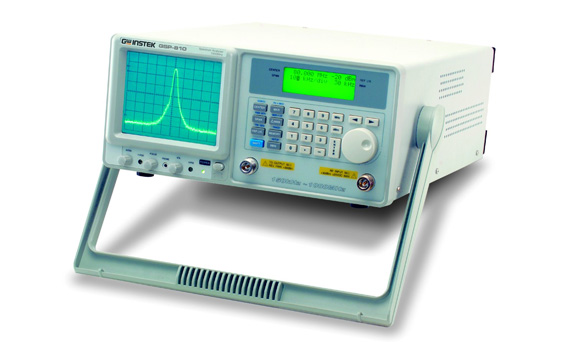

GSP-810

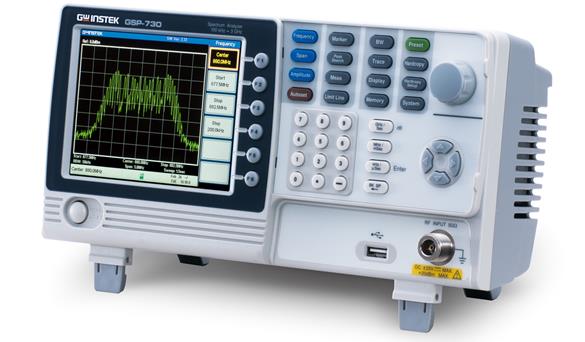

GSP-730 150KHz-3GHz频谱分析仪 是固纬电子（GW Instek）的信号与频谱分析仪。固纬电子日前推出的GSP-730是一款针对射频通信教学需求而开发的 3 GHz 频谱分析仪。预算约束与教学工具不足通常为学校提供高品质射频通信实验课程的两大障碍。GSP-730是一款中等层次的频谱分析仪，提供所有频谱仪应有的基本功能特征，与GRF-1300A培训套件搭配，其折中的价格在3GHz射频通信实验课程领域具有独特的地位。

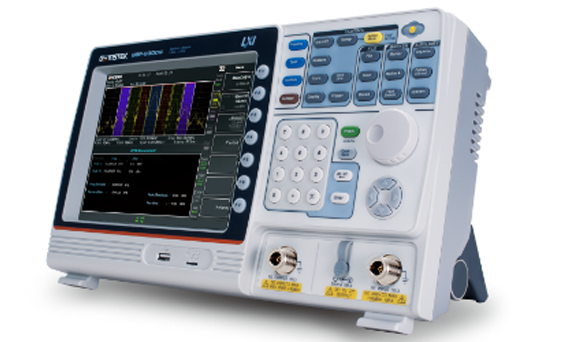

GSP-9300B 9KHz-3GHz频谱分析仪 是固纬电子（GW Instek）的信号与频谱分析仪。GSP-9300B是一款满足一般性RF测量需求的3GHz频谱分析仪，它提供0.025ppm的环境温度频率稳定度与1ppm/year的长期频率稳定度；内置前置放大器，底噪最低可达-149dBm/Hz；还有超过20种测量应用，如AM/FM调变信号分析、信号信道分析、CATV参数测试，且搭配TG选配可进行元件之频率响应或功率线性度等测试。
同厂商产品
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
- «
- 1
- »
FSL18 9kHz至3GHz频谱分析仪|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

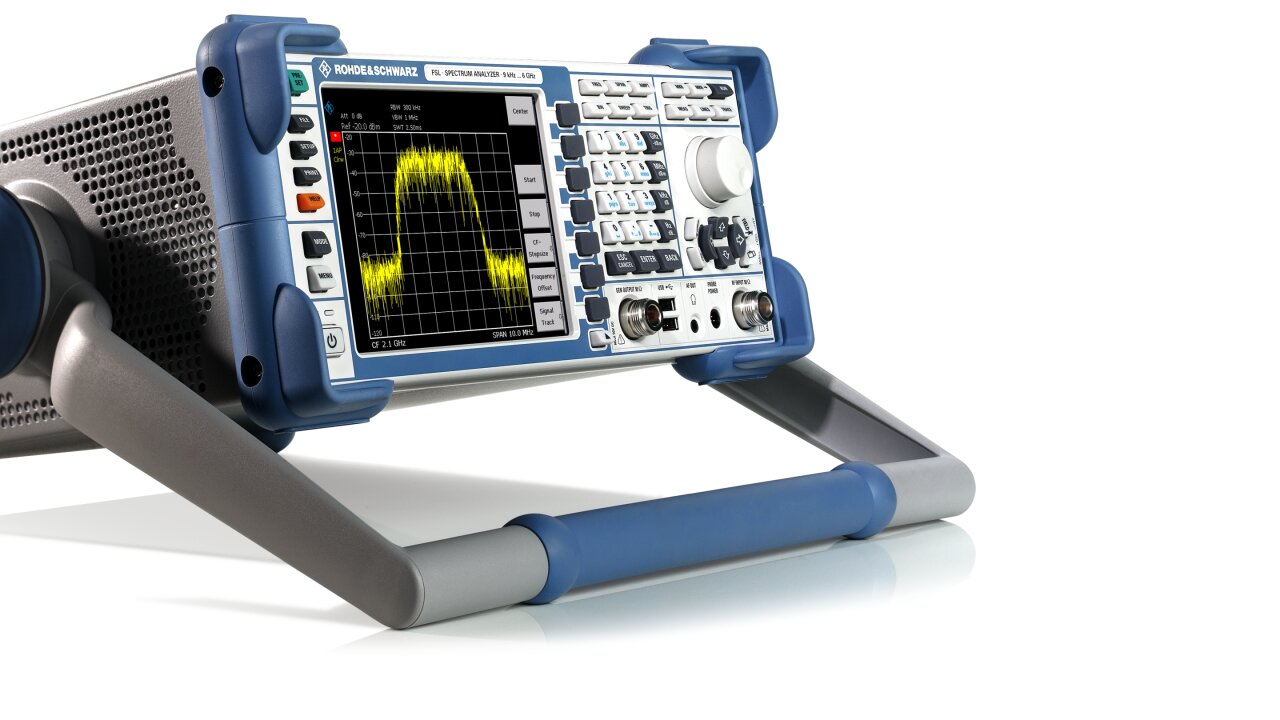

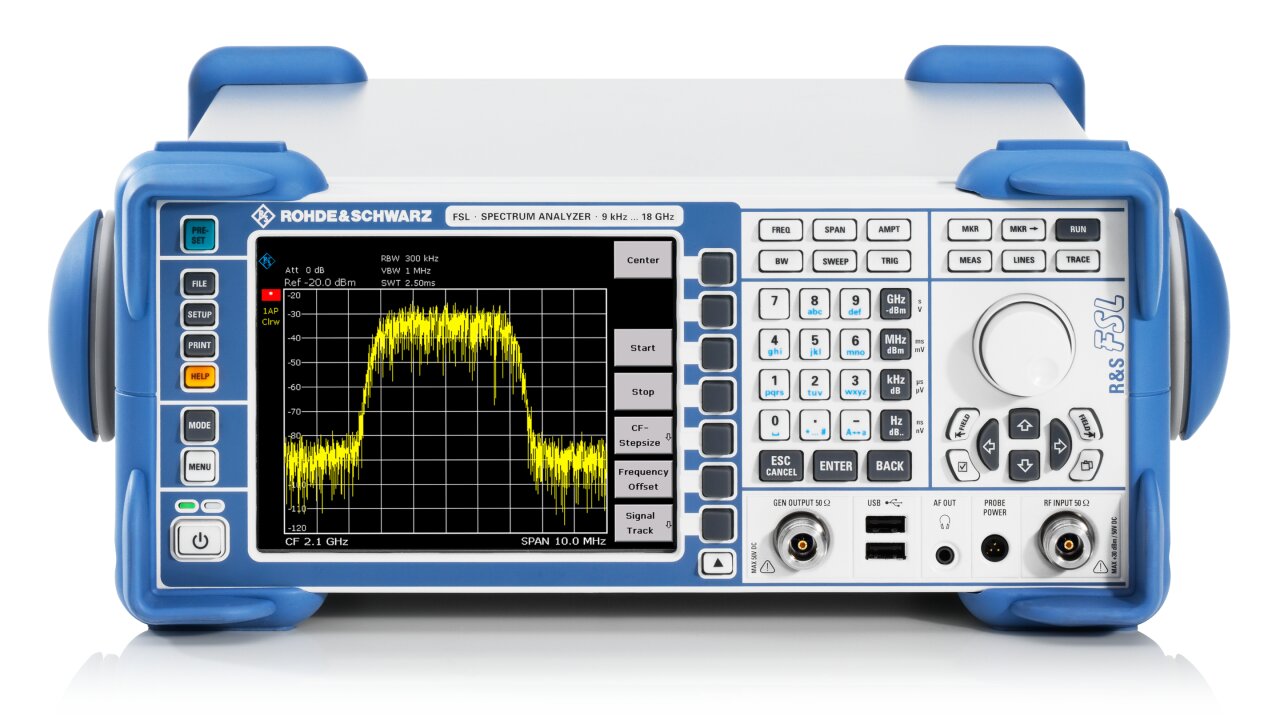

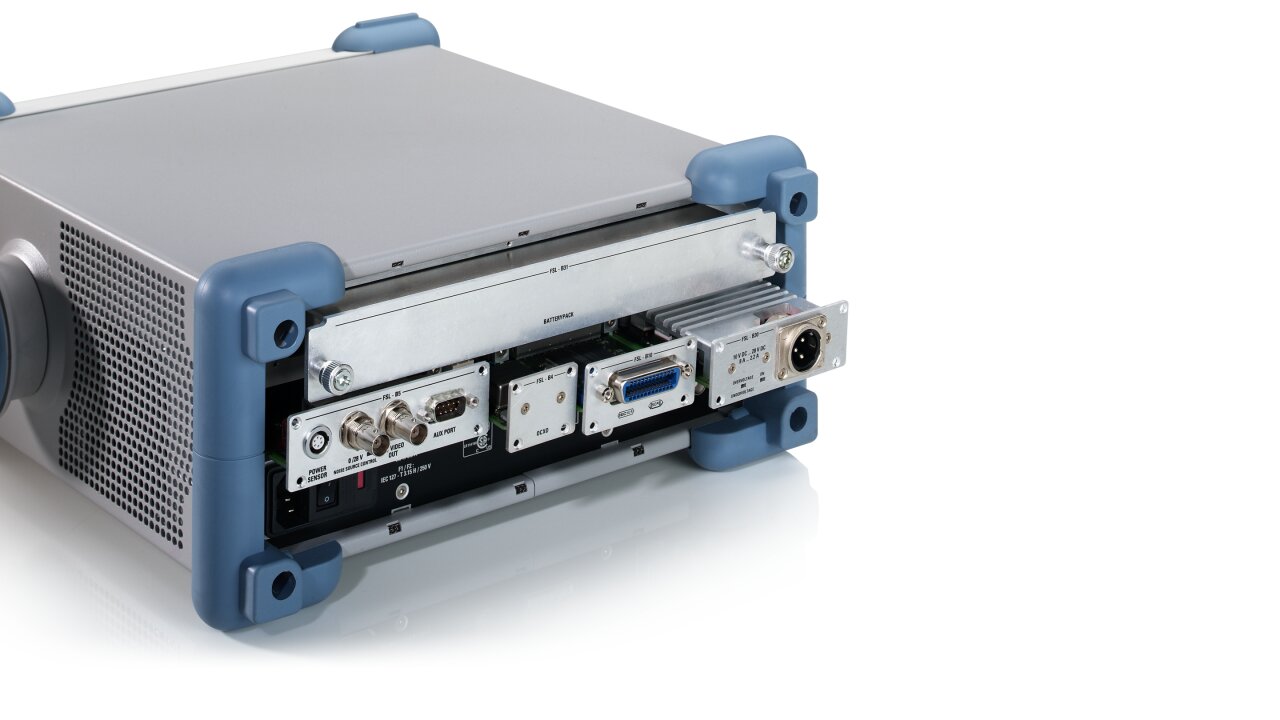

FSL18 频谱分析仪
R&S®FSL18 是罗德与施瓦茨的频谱分析仪。官方目录位于「分析仪 / 信号与频谱分析仪」。官方技术指标共 332 组、727 项，详见「详细指标」。
产品简介
频谱分析仪，9 kHz 至 18 GHz（在过范围模式下最高达 20 GHz）——多个高级功能整合到一体化的轻量、紧凑封装中
官方公布的主要指标：频率范围 FSL3 ｜ 9 kHz至3GHz；频率分辨率 1Hz；带宽 nominal 28MHz；采样率 10 kHz至65.8MHz；分辨率 640 × 480 pixels。
官方公布的产品型号：FSL18、FSL6、Payload、PRBS9、FSL3。
核心参数
• 频率范围：FSL3 ｜ 9 kHz至3GHz
• 频率分辨率：1Hz
• 带宽：nominal 28MHz
• 采样率：10 kHz至65.8MHz
• 分辨率：640 × 480 pixels
• 输出功率：clear write, max. hold, min. hold, average, integrated signal power over channel
• 动态范围：Ptotal > - ｜ 20 dBm ｜ 55 dB
• 阻抗：50 Ω
产品型号
• 官方型号：FSL18、FSL6、Payload、PRBS9、FSL3
资源下载
详细指标请见 FSL18 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®FSL18 的官方技术指标，共 332 个指标组、727 项。
参数名以行业通用中文术语为主（其中 647 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术指标
• FSL_dat-sw_en_0758-2790-22_cover.indd：1 ｜ 22.03.2013 ｜ 11:05:26
CONTENTS
• Rohde & Schw arz R&S®FSL Spectrum Analyzer：2
• R&S®FSL-K91 WLAN IEEE 802.11a/b/g/j OFDM：analysis R&S®FSL-K91n WL AN IEEE 802.11n OFDM analysis .. 28
• Rohde & Schw arz R&S®FSL Spectrum Analyzer：3
license.
• Rohde & Schw arz R&S®FSL Spectrum Analyzer：4
• 频率范围：FSL3 ｜ 9 kHz至3GHz
• FSL：9 kHz至6GHz
• FSL：9 kHz至18GHz (overrange 20GHz)
• 频率分辨率：1Hz
Reference frequency, internal, nominal
• 年老化率：1 × 10-6
• 温度漂移：0 °C to +50 °C ｜ 1 × 10-6
• option, standard with the R&S®FSL18
• 年老化率：1 × 10-7
• 温度漂移：0 °C to +50 °C ｜ 1 × 10-7
Frequency readout
• Marker resolution：1Hz
+ ½ (span / (sweep points - 1)) + 1 Hz)
• Marker tuning frequency step size：default span / 500
• marker step size = sweep points：span / (sweep points - 1)
• Frequency counter resolution：1Hz
½ (last digit))
• 频率跨度：0Hz, 10 Hz至3/6/20GHz
• Span uncertainty：3 %
• Spectral purity SSB phase noise：f = 500MHz
• Carrier offset：1kHz 10kHz 100kHz 1MHz ｜ typ. -95 dBc (1Hz) < -98 dBc (1Hz), typ. -103 dBc (1Hz) < -98 dBc (1Hz), typ. -105 dBc (1Hz) < -115 dBc (1Hz), typ. -120 dBc (1Hz)
Sweep time
• Sweep time：span = 0Hz 5 µs至16000 s in 5 % steps 10Hz ≤ span ≤ 3.2kHz 2.5 ms至5 s/Hz × span 3.2kHz < span ≤ 1.5GHz 1.5GHz < span ≤ 3GHz ｜ 1 µs至5 µs in 125 ns steps 2.5 ms至16000 s 5 ms至16000 s
• span > 3 GHz：10 ms至16000 s
• Uncertainty：span = 0Hz nominal 0.1 %
• span ≥ 10 Hz：nominal 3 %
• Rohde & Schw arz R&S®FSL Spectrum Analyzer：5
Sw eep filters
• Resolution bandwidths：300 Hz至10MHz (-3 dB) in 1/3 sequence
• with R&S®FSL-B7 option：10 Hz至10MHz (-3 dB) in 1/3 sequence
• zero span：20MHz (-3 dB) additionally
• Resolution bandwidth uncertainty：nominal < 3 %
EMI filters
• 6 dB bandwidths：9kHz, 120kHz, 1MHz
• with R&S®FSL-B7 option：200Hz, 9kHz, 120kHz, 1MHz
• Bandwidth uncertainty：nominal < 3 %
• Shape factor 60 dB : 3 dB：nominal < 6
FFT filters
• 3 dB bandwidths：300 Hz至30kHz in 1/3 sequence
• with R&S®FSL-B7 option：1 Hz至30kHz in 1/3 sequence
• Bandwidth uncertainty：nominal 5 %
• Shape factor 60 dB : 3 dB：nominal 2.5
Channel filters
• Bandwidths：300; 500Hz; 1; 1.5; 2; 2.4; 2.7; 3; 3.4; 4; 4.5; 5; 6; 8.5; 9kHz 10; 12.5; 14; 15; 16; 18 (RRC); 20; 21; 24.3 (RRC); 25; 30; 50; 100; 150; 192; 200; 300; 500kHz 1; 1.228; 1.28 (RRC); 1.5; 2; 3; 3.84 (RRC); 4.096 (RRC); 5MHz
(RRC = root raised cosine)
• with R&S®FSL-B7 option：100Hz, 200Hz additionally
• Demodulation bandwidth：nominal 28MHz
• Rohde & Schw arz R&S®FSL Spectrum Analyzer：6
电平
• Display range：displayed noise floor to +20 dBm
Maximum rated input level R&S®FSL3 and R&S®FSL6
• DC voltage：50 V
• CW RF power：30 dBm (= 1 W)
• Peak RF power：36 dBm (= 4 W) < 3 s
• Max. pulse voltage：150 V
• Max. pulse energy：pulse width 10 µs ｜ 10 mWs
Maximum rated input level R&S®FSL18 w ith RF attenuation ≥ 10 dB
• DC voltage：50 V
• CW RF power：30 dBm (= 1 W)
• Peak RF power：36 dBm (= 4 W) < 3 s
• Max. pulse voltage：100 V
• Max. pulse energy：pulse width 10 µs ｜ 2 mWs
Maximum rated input level R&S®FSL18 w ith RF attenuation < 10 dB
• DC voltage：30 V
• CW RF power：20 dBm (= 100 mW)
• Peak RF power：26 dBm (= 400 mW)
• Max. pulse voltage：30 V
• Max. pulse energy：pulse width 10 µs ｜ 0.2 mWs
Intermodulation R&S®FSL3 and R&S®FSL6
• Third-order intermodulation (TOI)：intermodulation-free dynamic range, level 2 × -20 dBm, reference level -10 dBm
• fin < 30 MHz：> 54 dBc (TOI +7 dBm, typ. +12 dBm)
• fin ≥ 30 MHz：> 60 dBc (TOI +10 dBm, typ +18 dBm)
Intermodulation R&S®FSL18
• Third-order intermodulation (TOI)：intermodulation-free dynamic range, level 2 × -20 dBm, reference level -10 dBm
• fin < 50 MHz：> 54 dBc (TOI +7 dBm, typ. +10 dBm) 50MHz ≤ f in ≤ 6GHz > 60 dBc (TOI +10 dBm, typ +13 dBm)
• fin > 6 GHz：nominal 60 dBc (TOI +10 dBm)
Displayed average noise level R&S®FSL3 and R&S®FSL6
• 0 dB RF attenuation, termination 50 Ω, RBW = 1kHz, VBW = 1Hz,
• 频率：preamplifier = OFF 9 kHz至1MHz < -100 dBm (1Hz) 1 MHz至10MHz < -115 dBm (1Hz) 10 MHz至50MHz < -130 dBm (1Hz) 50 MHz至3GHz < -140 dBm (1Hz) 3 GHz至5GHz < -136 dBm (1Hz) 5 GHz至6GHz < -130 dBm (1Hz)
• 频率：preamplifier = ON 9 kHz至1MHz < -115 dBm (1Hz) 1 MHz至10MHz < -130 dBm (1Hz) 10 MHz至50MHz < -145 dBm (1Hz) 50 MHz至3GHz < -152 dBm (1Hz) 3 GHz至5GHz < -146 dBm (1Hz) 5 GHz至6GHz < -140 dBm (1Hz)
• 频率：preamplifier = ON, typical values 500MHz -162 dBm (1Hz) 1GHz -160 dBm (1Hz) 3GHz -158 dBm (1Hz) 6GHz -147 dBm (1Hz)
• Rohde & Schw arz R&S®FSL Spectrum Analyzer：7
Displayed average noise level R&S®FSL18
• 0 dB RF attenuation, termination 50 Ω, RBW = 1kHz, VBW = 1Hz,
• 频率：preamplifier = OFF 9 kHz至1MHz < -100 dBm (1Hz) 1 MHz至10MHz < -115 dBm (1Hz) 10 MHz至50MHz < -130 dBm (1Hz) 50 MHz至3GHz < -140 dBm (1Hz) 3 GHz至12GHz < -136 dBm (1Hz) 12 GHz至18GHz < -130 dBm (1Hz) 18 GHz至20GHz < -123 dBm (1Hz)
• 频率：preamplifier = ON 9 kHz至1MHz < -115 dBm (1Hz) 1 MHz至10MHz < -130 dBm (1Hz) 10 MHz至50MHz < -145 dBm (1Hz) 50 MHz至3GHz < -152 dBm (1Hz) 3 GHz至5GHz < -149 dBm (1Hz) 5 GHz至6GHz < -145 dBm (1Hz)
• 频率：preamplifier = ON, typical values 500MHz -162 dBm (1Hz) 1GHz -161 dBm (1Hz) 3GHz -158 dBm (1Hz) 6GHz -152 dBm (1Hz)
Immunity to interference
• Image frequency：fin - 2 × 48.375MHz ｜ < -80 dBc, typ. -90 dBc
• fin - 2 × 838.375 MHz：< -60 dBc, typ. -80 dBc
• fin - 2 × 7158.375 MHz：typ. -60 dBc
• Intermediate frequency：48.375MHz, 838.375MHz, 7158.375MHz ｜ < -60 dBc, typ. -80 dBc
• Spurious response, inherent：f > 30MHz, without input signal, ｜ < -90 dBm
RF attenuation = 0 dB, RBW ≤ 10 kHz
• Spurious response：related to local oscillators
f ≤ 6 GHz
• ∆f < 100 kHz：typ. -60 dBc
• ∆f ≥ 100 kHz：< -60 dBc
f > 6 GHz
• ∆f < 100 kHz：typ. -48 dBc
• ∆f ≥ 100 kHz：< -48 dBc
(spur at 7158.375 MHz - 2 × fin )
• at mixer level < -10 dBm：(spur at fin - 3579.1875MHz)
Level display
• Logarithmic level axis：10 dB至100 dB
• Linear level axis：0 % to 100 %/10 divisions
• Number of traces：4
• Trace detectors：max peak, min peak, auto peak, sample,
RMS, quasi peak, average
• Number of measurement points：default value ｜ 501
• range：125至32001
in steps of about a factor of 2
• Trace functions：clear/write, max hold, average, min hold,
in steps of 2 dB, 5 dB or 10 dB
• linear level display：80 dBm至20 dBm, 0 % to 100 %
• linear level display：µV, mV, V, µA, mA, A, pW, nW, µW,
mW, W
• Rohde & Schw arz R&S®FSL Spectrum Analyzer：8
Level measurement uncertainty
• 95 % confidence level, +20 °C to +30 °C,
S/N > 16 dB, 0 dB to -50 dB from reference level
• 10 MHz < f ≤ 3 GHz：< 0.5 dB 3GHz < f ≤ 6GHz < 0.8 dB 6GHz < f ≤ 18GHz < 1.2 dB
• Absolute uncertainty at 65.83 MHz：< 0.3 dB
• Frequency response (+20 °C to +30 °C)：9kHz ≤ f < 30kHz nominal 1.5 dB 30kHz ≤ f ≤ 3GHz < 0.5 dB, typ. 0.3 dB 3GHz < f ≤ 6GHz < 0.8 dB, typ. 0.3 dB 6GHz < f ≤ 18GHz < 1.2 dB, typ. 0.6 dB
• f > 18 GHz：nominal 2 dB
• Attenuator uncertainty：< 0.3 dB
Display nonlinearity
• Logarithmic level display：S/N > 16 dB 0 dB to -50 dB < 0.2 dB
Trigger
• Trigger source：free run, video, external, IF power
• External trigger level：TTL level
I/Q data
• 接口：LAN
R&S®FSL-B10 LAN or GPIB
• Memory length：max. 512 ksample I and Q
• 采样率：10 kHz至65.8MHz
• Signal bandwidth：sample rate 65.8MHz nominal 28MHz
• Rohde & Schw arz R&S®FSL Spectrum Analyzer：9

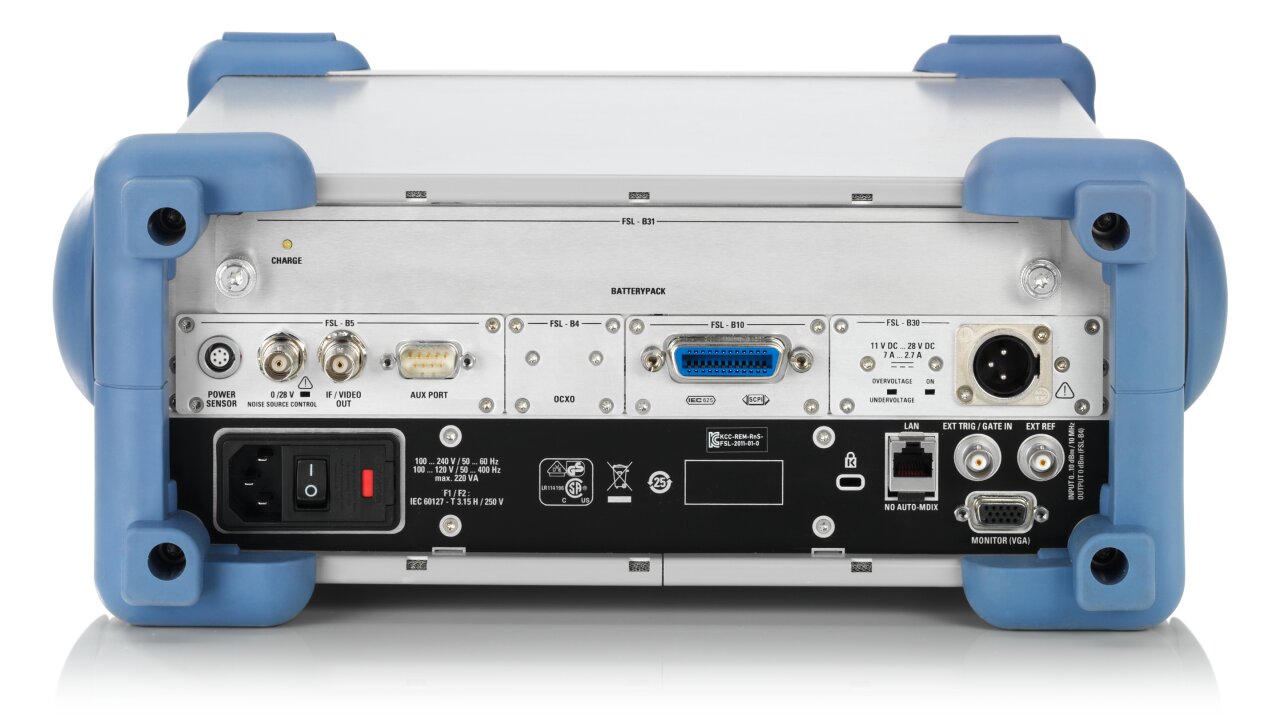

RF input R&S®FSL3 and R&S®FSL6
• 阻抗：50 Ω
• Connector：N female
VSWR RF attenuation ≥ 10 dB
• 10 MHz ≤ f：≤ 1GHz nominal 1.2 1GHz < f ≤ 6GHz nominal 1.5
• Input attenuator：0 dB至50 dB in 5 dB steps
RF input R&S®FSL18
• 阻抗：50 Ω
• Connector：N female
VSWR RF attenuation ≥ 10 dB
• 10 MHz ≤ f：≤ 8GHz nominal 1.2 8GHz < f ≤ 16GHz nominal 1.5
• f > 16 GHz：nominal 2
• Input attenuator：0 dB至40 dB in 5 dB steps
AF o utp ut
• Connector：3.5 mm mini jack
• Output impedance：< 100 Ω
• Open-circuit voltage：up至1.5 V, adjustable
Tracking generator (models .13, .16 and .28 only)
• Connector：N female, 50 Ω
• FSL：30 dBm至0 dBm in 10 dB steps
• 频率范围：FSL3 ｜ 1 MHz至3GHz
• FSL：1 MHz至6GHz
• FSL：10 MHz至18GHz
• measurements：10 MHz至2GHz nominal 80 dB 2GHz to fmax nominal 60 dB
Reverse power
• DC voltage：50 V
• CW RF power：30 dBm (= 1 W)
• Max. pulse voltage：150 V
• Max. pulse energy (10 µs)：10 mWs
External reference
• Connector：BNC female, 50 Ω
• Input level：0 dBm to +10 dBm
• 输出电平：with R&S®FSL-B4 ｜ typ. 0 dBm
• 频率：10MHz ±5 ppm
External trigger/gate input
• Connector：BNC female, 50 Ω
• Input level：TTL compatible
• Probe pow er：+15 V DC, -12.6 V DC and ground,
External monitor
• Connector：VGA
• Rohde & Schw arz R&S®FSL Spectrum Analyzer：10
远程控制
• LAN interface：10/100BaseT, RJ-45
以上为前 141 项指标；完整指标（共 727 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：FSL18、FSL6、Payload、PRBS9、FSL3
指标整理自官方文件：FSL_dat-sw_en_0758-2790-22_v1100.pdf
