固纬电子 · GW Instek

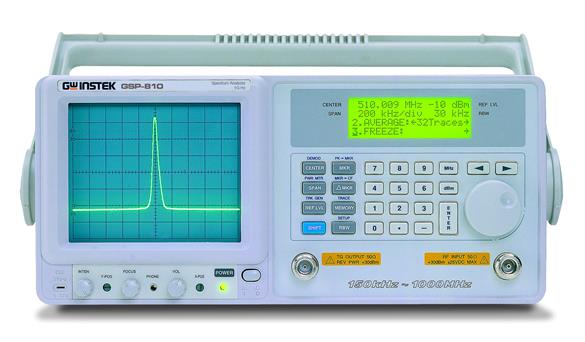

GSP-810 <3GHz频谱分析仪
<3GHz
产品简介
GSP-810是一台采用数字合成技术简单易用的射频测量仪器，频率范围1GHz。相位锁定系统的设计保证了测量结果的精度，并且价格合理。GSP- 810可以适应多种测量环境，带有1瓦特的输入保护。精巧的外形和极低的重量使得GSP-810非常便于携带。通过标配的RS-232C接口和 windows接口软件可以在PC上显示频谱仪画面并且保存和打印测量结果。
+1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz
<-60dBc typical down from reference level, average, 5MHz/div
<-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz
核心参数
• 频率范围：150kHz ~ 1GHz
• 高频率稳定度：+10ppm
• 解析度(RBW)：3k, 30k, 220k, 4MHz
• 高输入保护位准：+30dBm, +25VDC
• 参考准位：-30dBm ~ +20dBm
• 高性能之杂讯准位：-95dBm @30kHz, -100dBm typical ; over -150dBm/Hz typical @220kHz and 4MHz RBW
• 频率解析度：1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV
• 频率显示：6 1/2 digit setting
• 频率控制：Digital phase locked
• 频率稳定度：+2ppm/year aging, +10ppm, 0 to 50°C
产品特性
• GSP-810是一台采用数字合成技术简单易用的射频测量仪器，频率范围1GHz
典型应用
• 射频器件的频率、功率与杂散测量
• EMC/EMI 预测试与电磁环境普查
• 无线通信信号的频道功率与邻道功率比（ACPR/OCBW）测试
• 放大器、混频器的非线性与交调失真分析
• 教学与射频产品研发验证
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GSP-810 详细指标页。
onetest仪器资源库 · 固纬电子 GSP-810 <3GHz频谱分析仪
固纬 GW Instek
GSP-810 详细指标
频率范围 : 150kHz ~ 1GHz
GSP-810是一台采用数字合成技术简单易用的射频测量仪器，频率范围1GHz。相位锁定系统的设计保证了测量结果的精度，并且价格合理。GSP- 810可以适应多种测量环境，带有1瓦特的输入保护。精巧的外形和极低的重量使得GSP-810非常便于携带。通过标配的RS-232C接口和 windows接口软件可以在PC上显示频谱仪画面并且保存和打印测量结果。
+1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz
频率
• 频率范围：150kHz ~ 1GHz
• 频率解析度：1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV
• 频率显示：6 1/2 digit setting
• 频率控制：Digital phase locked
• 频率稳定度：+2ppm/year aging, +10ppm, 0 to 50°C
• 频率频距 (Spans)：Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence
频宽
• 解析频宽：3kHz, 30kHz, 220kHz, 4MHz
• 解析频宽准确度：15%
• 视频频宽：1.6kHz/90kHz coupled with RBW
振幅
• 参考准位范围：-30dBm 到+20dBm
• 参考准位准确度：+1dB at 80MHz
• 输入准位范围：-100dBm 到 +20dBm
• 杂讯准位：-95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz
• 振幅显示范围：75dB
• 振幅准确度：+ 1.5dB typical@0dBm, 80MHz
• 振幅准位线性：+ 1.5dB over 70dB
• 参考准位频率平坦度：+1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz
• 谐波突波响应：<-40dBc, RF input < selected reference
• 非谐波突波响应：<-60dBc typical down from reference level, average, 5MHz/div
• 三阶交互调变杂讯 (3rd)：<-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz
• 相位杂讯：-77dBc/Hz at 1GHz, 30kHz offset
输入
• 输入过载保护：+30dBm continuous, +25VDC
• 阻抗：50 ohm nominal
• 回复损失：<16 dB (VSWR < 1.35)
• 输入衰减：50dB to 0dB in 10 dB steps coupled to reference level
• 连接头：Type N female
游标
• 游标数：2
• 游标解析度：0.1dB, 1kHz
• 游标模式：绝对值, 相对值, PK->Marker, Marker->Center
• 游标准确度：0.1dB+振幅准确度
其他功能
• 记忆：9 组参数设定记忆组
• Trace：Max. Hold, Average (2 ~ 32 traces), Freeze(Hold)
• 设定：Access parameters
• FM/AM DEMODULATOR
• WB FM：120kHz deviation
• MB FM：75kHz deviation
• NB FM：30kHz deviation
• AM Outputs：Internal speaker, 3.5mm stereo jack, wired for mono operation
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/161），指标适用条件以原厂手册为准。
