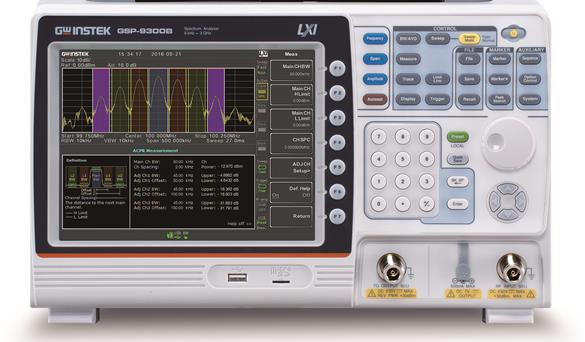

GSP-9300B 9KHz-3GHz频谱分析仪
9KHz-3GHz
产品简介
GSP-9300B是一款满足一般性RF测量需求的3GHz频谱分析仪，它提供0.025ppm的环境温度频率稳定度与1ppm/year的长期频率稳定度；内置前置放大器，底噪最低可达-149dBm/Hz；还有超过20种测量应用，如AM/FM调变信号分析、信号信道分析、CATV参数测试，且搭配TG选配可进行元件之频率响应或功率线性度等测试。
信号监控处理部分，GSP-9300B提供了Topographic显示模式，利用色温可以分辨连续出现或偶发的信号；Spectrogram模式是在频谱的显示上加上时间轴的显示，可以观察信号频率在时间上的变化情况，而双视窗模式则可针对两个视窗个别进行参数设定；此外还提供友善的使用者界面如状态图标显示、在线说明、支持多国语言、快速储存等；在界面与软件的支持上，提供USB/RS-232/LXI/MicroSD/GPIB（选配）/以及专属PC软件、IVI Driver。
另外GSP-9300B针对生产线环境提供便利的设置，提供预先设定开机时间、序列功能以及限制线测定…等功能，透过专利的导热设计，大幅度缩短热机所需要的时间，加速生产流程；在配备的选择上，提供信号追踪器、携带包、电池模块、EMI天线组与机架配件，不论是外出测试或者建构在自动测试系统上，轻巧的设计可以满足各种场域。
综合上述所提，GSP-9300B是具备稳定、轻巧且适合各种应用测量的测试设备，对于在教育市场、生产线环境、一般通用信号监控等
核心参数
• 型号：GSP-9330 / GSP-9300B / GSP-730 / GSP-818
• 频率范围：9KHz-3.25GHz / 9KHz-3GHz / 150KHz-3GHz / 9KHz-1.8GHz
• 功能：EMI,P1dB，AM,FM,ASK,FSK,2FSK / P1dB / 30KHz，100KHz，300KHz，1MHz / 10Hz-500KHz，1-10步进
• 显示模式：光谱、拓扑、频谱 / 频谱
• 扫描时间：204us / 300ms / 10ms
• 标配接口：USB/RS232 / USB/LAN
• 频率范围：9kHz ~ 3 GHz
• 频率稳定度：0.025ppm 老化率：1ppm
• RBW：1Hz ~ 1MHz（3dB）
• 底噪：-149dBm/Hz (@前置放大器开启)
产品特性
• 内置前置放大器，底噪最低可达-149dBm/Hz
• 信号监控处理部分，GSP-9300B提供了Topographic显示模式，利用色温可以分辨连续出现或偶发的信号
• 此外还提供友善的使用者界面如状态图标显示、在线说明、支持多国语言、快速储存等

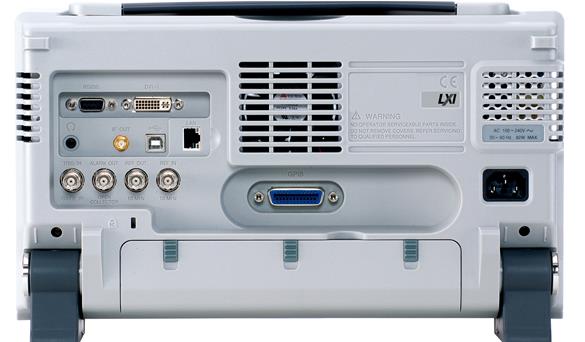

• 在界面与软件的支持上，提供USB/RS-232/LXI/MicroSD/GPIB（选配）/以及专属PC软件、IVI Driver
• 在配备的选择上，提供信号追踪器、携带包、电池模块、EMI天线组与机架配件，不论是外出测试或者建构在自动测试系统上，轻巧的设计可以满足各种场域
• 综合上述所提，GSP-9300B是具备稳定、轻巧且适合各种应用测量的测试设备，对于在教育市场、生产线环境、一般通用信号监控等
典型应用
• 射频器件的频率、功率与杂散测量
• EMC/EMI 预测试与电磁环境普查
• 无线通信信号的频道功率与邻道功率比（ACPR/OCBW）测试
• 放大器、混频器的非线性与交调失真分析
• 教学与射频产品研发验证
型号与配置
• 型号 GSP-9330 · 频率范围 9KHz-3.25GHz · 功能 EMI,P1dB，AM,FM,ASK,FSK,2FSK · 显示模式 光谱、拓扑、频谱 · 扫描时间 204us · 标配接口 USB/RS232
• 型号 GSP-9300B · 频率范围 9KHz-3GHz · 功能 P1dB · 显示模式 光谱、拓扑、频谱 · 扫描时间 204us · 标配接口 USB/RS232
• 型号 GSP-730 · 频率范围 150KHz-3GHz · 功能 30KHz，100KHz，300KHz，1MHz · 显示模式 频谱 · 扫描时间 300ms · 标配接口 USB/RS232
• 型号 GSP-818 · 频率范围 9KHz-1.8GHz · 功能 10Hz-500KHz，1-10步进 · 显示模式 频谱 · 扫描时间 10ms · 标配接口 USB/LAN
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GSP-9300B 详细指标页。
onetest仪器资源库 · 固纬电子 GSP-9300B 9KHz-3GHz频谱分析仪
固纬 GW Instek
GSP-9300B 详细指标
频率范围：9kHz ~ 3 GHz
GSP-9300B是一款满足一般性RF测量需求的3GHz频谱分析仪，它提供0.025ppm的环境温度频率稳定度与1ppm/year的长期频率稳定度；内置前置放大器，底噪最低可达-149dBm/Hz；还有超过20种测量应用，如AM/FM调变信号分析、信号信道分析、CATV参数测试，且搭配TG选配可进行元件之频率响应或功率线性度等测试。
信号监控处理部分，GSP-9300B提供了Topographic显示模式，利用色温可以分辨连续出现或偶发的信号；Spectrogram模式是在频谱的显示上加上时间轴的显示，可以观察信号频率在时间上的变化情况，而双视窗模式则可针对两个视窗个别进行参数设定；此外还提供友善的使用者界面如状态图标显示、在线说明、支持多国语言、快速储存等；在界面与软件的支持上，提供USB/RS-232/LXI/MicroSD/GPIB（选配）/以及专属PC软件、IVI Driver。
频率
• 范围：9 kHz to 3 GHz
• 设定分辨率：1 Hz
频率参考源
• 准确度：±[(最后调校周期x老化率) +温度的稳定度+电压供给的稳定度
• ±1 ppm max.：调校后经过1年时间
• ±0.025 ppm：0 to 50 °C
• 电压供给的稳定度：±0.02 ppm
频率读值稳定度
• 开始、停止、中心、标记：±(频率显示值 x 频率参考源的准确度 + 10% x 解析带宽 + 频率分辨率1)
• 扫描点数：最多601，最少6
标记计数器
• 分辨率：1 Hz, 10 Hz, 100 Hz, 1 kHz
• ±(频率显示值 x 频率参考源的准确度 + 计频器的分辨率)：RBW/Span >=0.02 ;Mkr level to DNL>30 dB
频距
• 范围：0 Hz (zero span), 100 Hz to 3 GHz
• 分辨率：1 Hz
• ±频率分辨率：RBW : 自动
相位噪声
• 距离载波信号的偏移量：Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz; Average ≥ 40
• <-88 dBc/Hz：典型值
• <-95 dBc/Hz：典型值
• <-113 dBc/Hz：典型值
解析带宽滤波器
• 1Hz 至1MHz，採1-3-10 的順序：-3dB 带宽
• 200 Hz, 9 kHz, 120 kHz, 1MHz：-6dB 带宽
• ± 8%, RBW = 1MHz：标示值
• ± 5%, RBW < 1MHz：标示值
• < 4.5:1：典型的带宽比率：-60dB:-3dB
视讯带宽滤波器
• 1 Hz 到 1 MHz 采 1-3-10 顺序：-3dB 带宽
振幅
• 100 kHz to 1 MHz：由显示平均噪声位准（DANL）到+18dBm
• 1 MHz to 10 MHz：由显示平均噪声位准（DANL）到+21dBm
• 10 MHz to 3 GHz：由显示平均噪声位准（DANL）到+30dBm
衰减器
• 0 到50 dB，能以1 dB 为单位进行调整：自动或者手动设定
最大安全输入位准
• ≤ +33 dBm：输入衰减器的设定≥10 dB
• 直流电压：± 50 V
• 1dB增益压缩
• > 0 dBm：典型值；fc ≥50 MHz；关闭前级放大器
• > -22 dBm：典型值；fc ≥50 MHz；开启前级放大器
• 混波器的功率位准（dBm）＝输入功率（dBm）－输入衰减量（dB）
显示平均噪声位准 (DANL)
• 关闭前级放大器(Preamp off)：RF衰减量0 dB；RF输入端连接50奥姆负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次
• < -93 dBm：标示值
• 100 kHz to 1 MHz：< -90 dBm - 3 x (f/100 kHz) dB
• 1 MHz to 2.7 GHz：< -122 dBm
• 2.7 GHz to 3 GHz：< -116 dBm
• Preamp on：RF衰减量0 dB；RF输入端连接50奥姆负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次
• < -108 dBm - 3 x (f/100 kHz) dB：标示值
• 1 MHz to 10 MHz：< -142 dBm
• 10 MHz to 3 GHz：< -142 dBm + 3 x (f/1 GHz) dB
位准显示范围
• 刻度：对数, 线性
• 单位：dBm, dBmV, dBuV, V, W
• 0.01 dB：对数刻度
• 0.01 % of reference level：线性刻度
• 轨迹, Topographic, Spectrogram：单一/分割窗口
• 轨迹数量：4
• 正峰值、负峰值、取样、一般及RMS(非视频)：可在不同轨迹下分别设定
• 轨迹功能：清除/写入；最高值/最低保持；检视轨迹；空白；平均运算
绝对振幅精度
• 基准参数：中心频率160MHz, 10kHz RBW, 1kHz VBW, 频距100kHz, 对数单位, 1dB/每格, 峰值侦测模式, 温度20~30 ℃, 信号 0dBm
• ± 0.3 dB：参考位准 0dBm, 衰减量10dB
• ± 0.4 dB：参考位准 -30dBm, 衰减量0dB
频率响应
• 关闭前级放大器：衰减量10 dB，参考频率：160 MHz，20到30度C
• 100 kHz to 2.0 GHz：± 0.5 dB
• 2GHz to 3 GHz：± 0.7 dB
• 开启前级放大器：衰减量0 dB，参考频率：160 MHz，20到30度C
• 1 MHz to 2 GHz：± 0.6 dB
• 2 GHz to 3GHz：± 0.8 dB
输入衰减切换不确定度
• 衰减器设定：0 到50 dB，以1 dB 为单位进行调整
• ± 0.25 dB：参考点：160MHz, 10dB 衰减量
解析带宽滤波器切换不确定度
• ± 0.25 dB：参考点：10kHz RBW
位准量测不确定度
• ± 1.5 dB：20到30度C, 频率>1MHz, 信号输入0至-50dBm, 参考位准0至-50dBm, 输入衰减量10dB, RBW 1kHz, VBW 1kHz, 信号校正后, 前级放大器关闭
• ± 0.5 dB：典型值
旁生噪声响应
• 二次谐波失真：关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量
• +35 dBm：典型值; 10 MHz < fc < 775 MHz
• +60 dBm：典型值; 775 MHz ≤ fc < 1.5 GHz
• 三阶交互调变：关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量
• > 1dBm：300 MHz to 3 GHz
• < -60 dBc：输入信号-30 dBm,衰减量为0 dB, 20到30度C
• <-90 dBm：输入端连接50奥姆负载；RF 衰减量为0 dB；关闭前级放大器
扫频时间
• 204us to 1000 s；50 us to 1000 s：频距>0Hz；频距等于0Hz, 最小时间分辨率10us
• 扫频模式：连续, 单次
• 触发源：自由撷取；影像信号；外部信号
• 触发斜率：正或负的信号缘
前置放大器
• 频率范围：1 MHz to 3 GHz
• 18 dB：标示值, 标准机器已内建
RF输入
• 接头类型：N型母座
• 阻抗值：50奥姆, 标示值
• <1.6 :1：300kHz 到3GHz, 输入衰减≥ 10 dB
外部供应电源
• 接头类型：SMB公座
• 最大 +7Vdc, 500mA：含短路保护
USB主控端
• 接头类型：A型接头
• 版本2.0：支援全速/高速/低速
Micro SD插槽
• 通讯协议：SD 1.1版
• MicroSD, MicroSDHC：最大至32GB可使用
参考输出
• 接头类型：BNC 母座
• 10 MHz：标示值
• 输出振幅：3.3V CMOS
• 输出阻抗：50 奥姆
参考输入
• 接头类型：BNC 母座
• 输入参考频率：10 MHz
• 输入振幅：-5 dBm至 +10 dBm
• 频率锁定范围：在±5ppm的输入参考频率至内
警示输出
• BNC母座,：开集电极控制
触发输入/门闸扫描输入
• 接头类型：BNC母座
• 输入振幅：3.3V CMOS
• 切换：自动切换
LAN (TCP/IP)界面
• 接头类型：RJ-45
• 标准：10Base-T; 100Base-Tx; Auto-MDIX
USB被控端
• B型接头：仅适合远程控制, 支持USBTMC
• 版本2.0：支援全速/高速
中频输出
• 接头类型：SMA 母座
• 50奥姆：标示值
• 886 MHz：标示值
• -25 dBm：10dB衰减量, RF输入：0dBm @1GHz
耳机输出
• 接头类型：3.5mm立体声插槽, 有线单声道操作
• RS-232界面
• D-sub 9-pin 母座：Tx,Rx,RTS,CTS
GPIB界面 (选配)
• 接头类型：IEEE-488 总线接头
AC电源输入
• 电源供应：AC 100 V to 240 V, 50 / 60 Hz自动档位选择
电池模块(选配)
• 6 cells, 可充电式锂电池, 3S2P：符合UN38.3规范
• 电压：直流11.1V
• 容量：5200 mAh / 56Wh
一般规格
• 内部数据储存量：内建16MB
• 功率消耗：<65 W
• 暖机时间：< 30 分钟
• +5 °C to +45 °C：操作范围
• -20 °C to + 70 °C：储存范围
• 210 x 350 x 100 (mm)8.3 x 13.8 x 3.9 (in)&4.5 kg (9.9 lb)：概约包括全部选配(基本+信号追踪器+GPIB接口+电池模块)
追踪产生器(选配)
• 输出频率范围：100 kHz to 3 GHz
• 输出功率位准范围：-50 dBm至0 dBm，以0.5 dB为单位进行调整
• ± 0.5 dB：参考点：160MHz, -10dBm, 10dB衰减量, 20到30度C
• 输出平坦度：参考点 160MHz, -10dBm
• 100 kHz to 2 GHz：± 1.5 dB
• 2 GHz to 3 GHz：± 2 dB
• ± 0.8 dB：Referenced to -10 dBm
• < -30 dBc：典型值, 输出准位-10dBm
• 反向电压：最大+30dBm
• 接头类型：N型母座
• 50奥姆：标示值
• < 1.6:1：300 kHz 到3 GHz，输入衰减器：≥12 dB
型号与订购信息
• 型号 GSP-9330 · 频率范围 9KHz-3.25GHz · 功能 EMI,P1dB，AM,FM,ASK,FSK,2FSK · 显示模式 光谱、拓扑、频谱 · 扫描时间 204us · 标配接口 USB/RS232
• 型号 GSP-9300B · 频率范围 9KHz-3GHz · 功能 P1dB · 显示模式 光谱、拓扑、频谱 · 扫描时间 204us · 标配接口 USB/RS232
• 型号 GSP-730 · 频率范围 150KHz-3GHz · 功能 30KHz，100KHz，300KHz，1MHz · 显示模式 频谱 · 扫描时间 300ms · 标配接口 USB/RS232
• 型号 GSP-818 · 频率范围 9KHz-1.8GHz · 功能 10Hz-500KHz，1-10步进 · 显示模式 频谱 · 扫描时间 10ms · 标配接口 USB/LAN
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/158），指标适用条件以原厂手册为准。
