SMM100A 矢量信号发生器

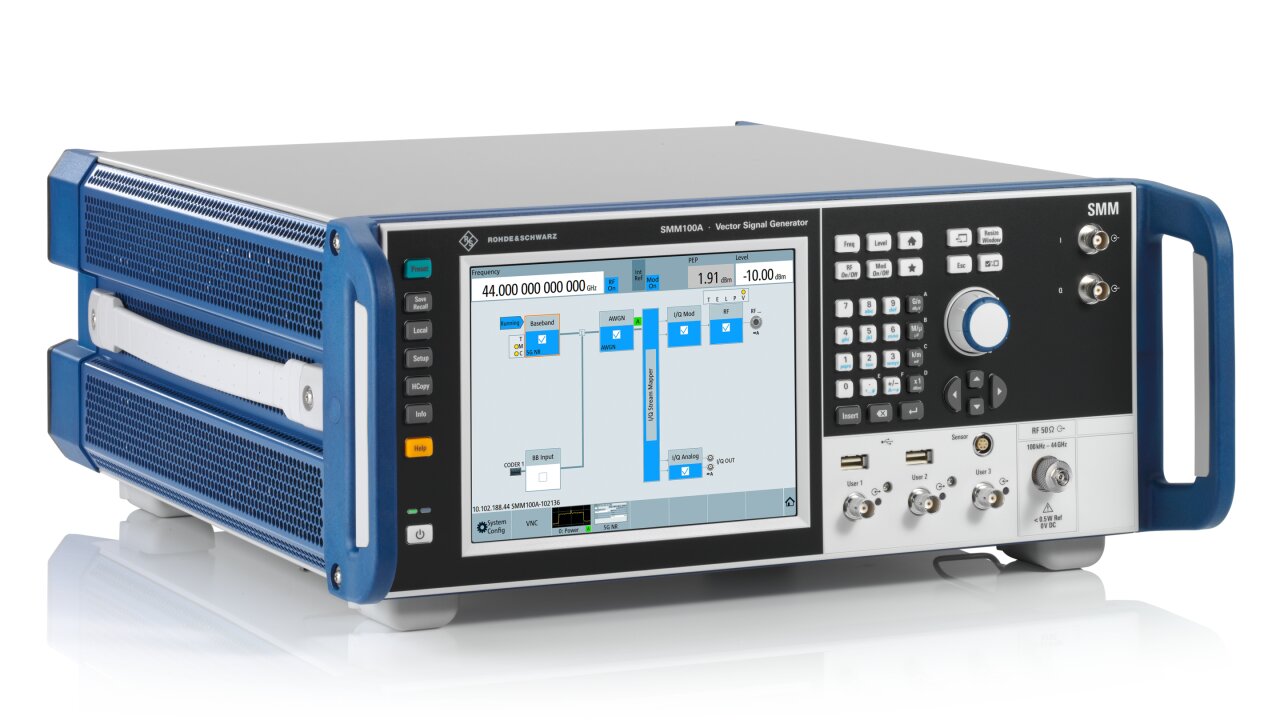

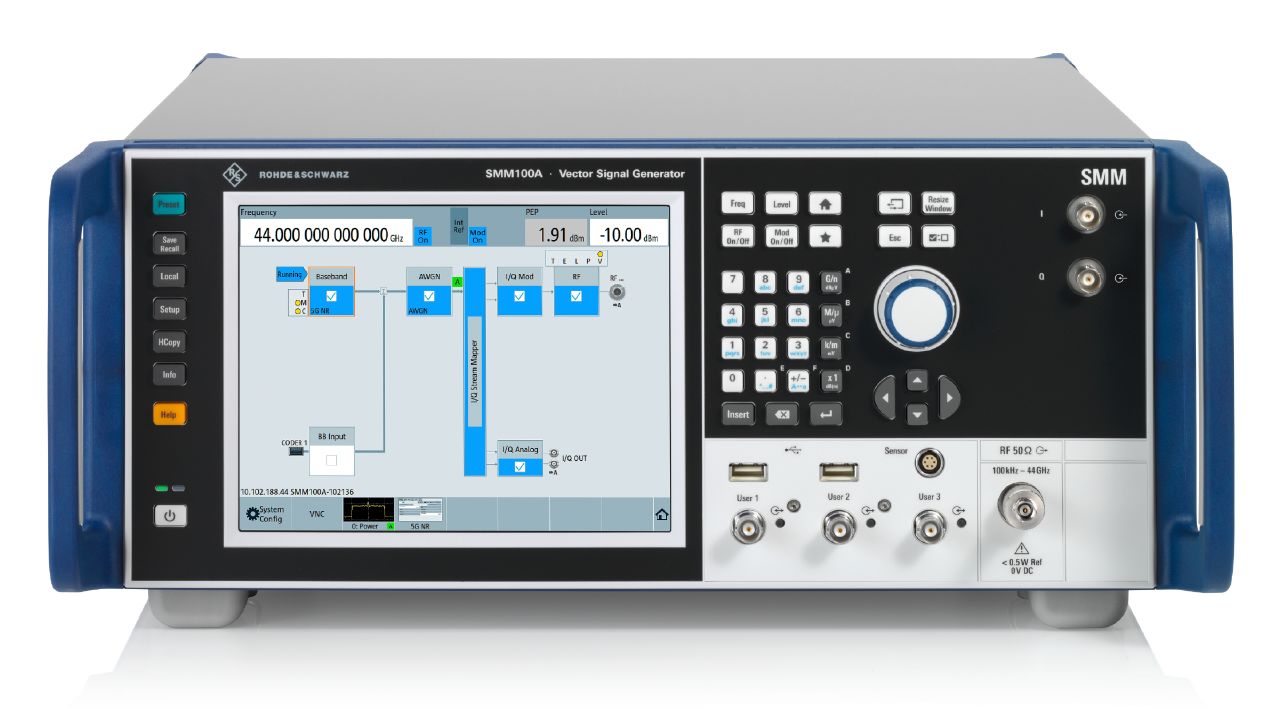

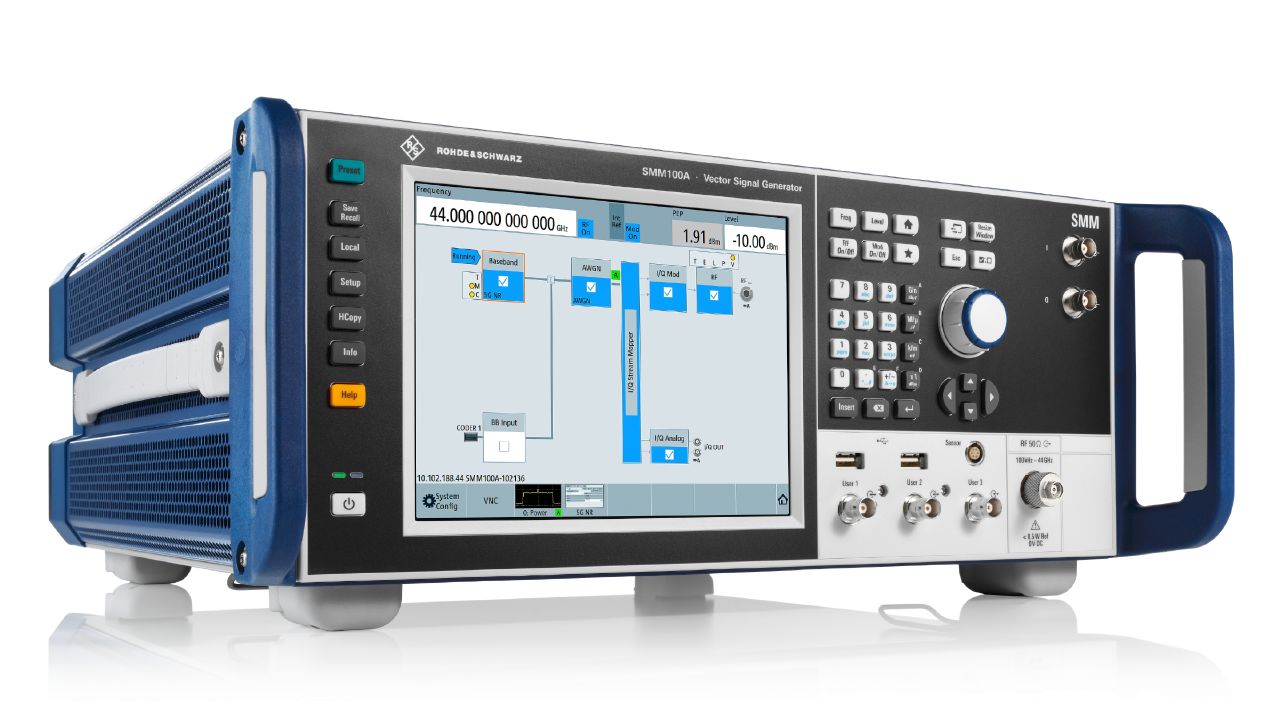

R&S®SMM100A 是罗德与施瓦茨的矢量信号发生器。官方目录位于「信号发生器 / 矢量信号发生器」。官方技术指标共 238 组、701 项，详见「详细指标」。
产品简介
R&S®SMM100A 矢量信号发生器适用于在频率高达 44 GHz 的研发和生产应用中生成复杂的数字调制信号。
R&S®SMM100A的内部基带发生器支持最高2 GHz的射频调制带宽， 可生成符合现行无线标准的数字调制宽带信号。

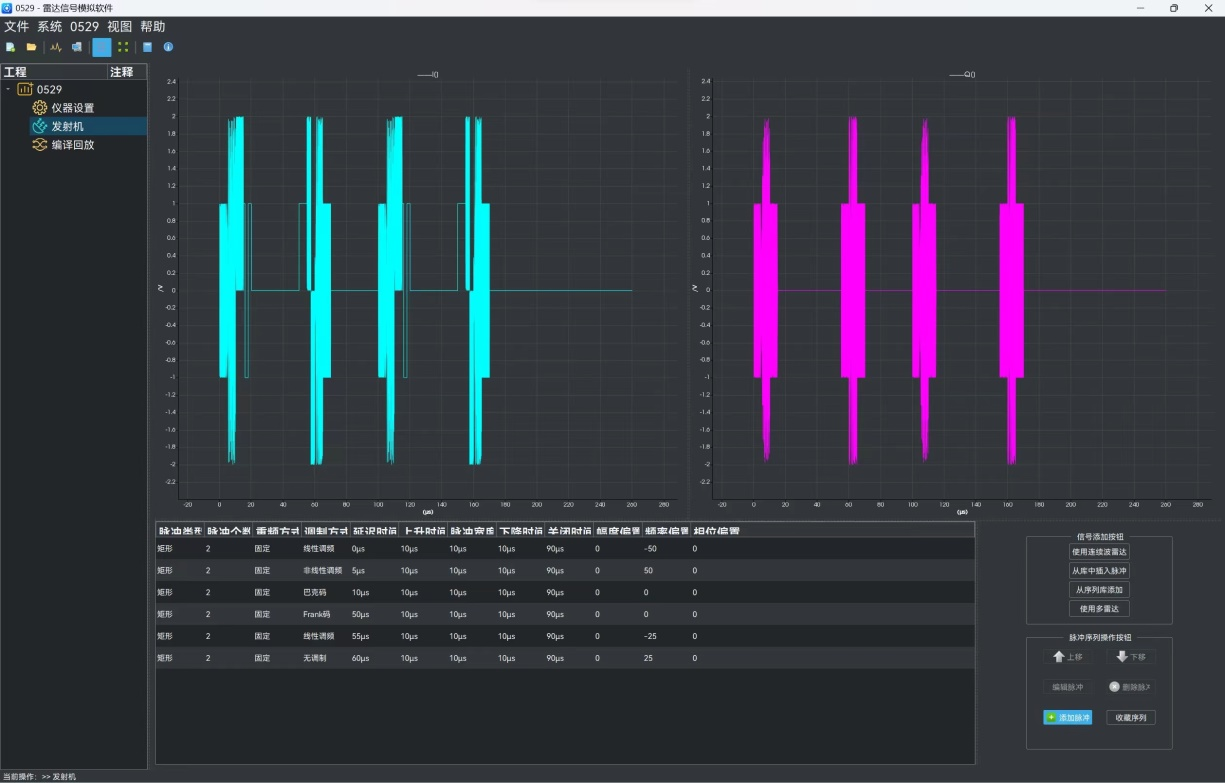

R&S®SMM100A可在生产或研发应用中根据各种测试要求进行配置。 这款矢量信号发生器经济实惠， 能够结合任意波形发生器(ARB)回放预先定义的波形。 可选的基带发生器还可根据需要提供实时功能。 发生器上可直接进行相关设置， 无需使用外部软件即可生成复杂信号。
只需输入软件激活码， 即可随时轻松升级数字基带标准或射频调制带宽。 仪器能够轻松适应未来的需求。
中档矢量信号发生器需要满足严格的性能要求。 R&S®SMM100A为用户提供灵活的选件理念、 毫米波范围内的出色信号质量和高性价比。 R&S®SMM100A矢量信号发生器在同类仪器中率先具备了毫米波测试功能。
核心参数
• 频率范围：0.1 Hz至1MHz
• 带宽：analog input bandwidth ｜ 0 Hz至10MHz
• 采样率：4800MHz (internal interpolation · 2)
• 分辨率：14 bit
• 输出电平：7 dBm至14 dBm
• 输入阻抗：50 Ω (nom.)
• Graphical signal monitoring in：real time
• SMM-B：100 kHz至6GHz
功能与特点
• 频率范围为100 kHz至44 GHz
• 输出功率高达+18 dBm
• 最高2 GHz内部射频调制带宽

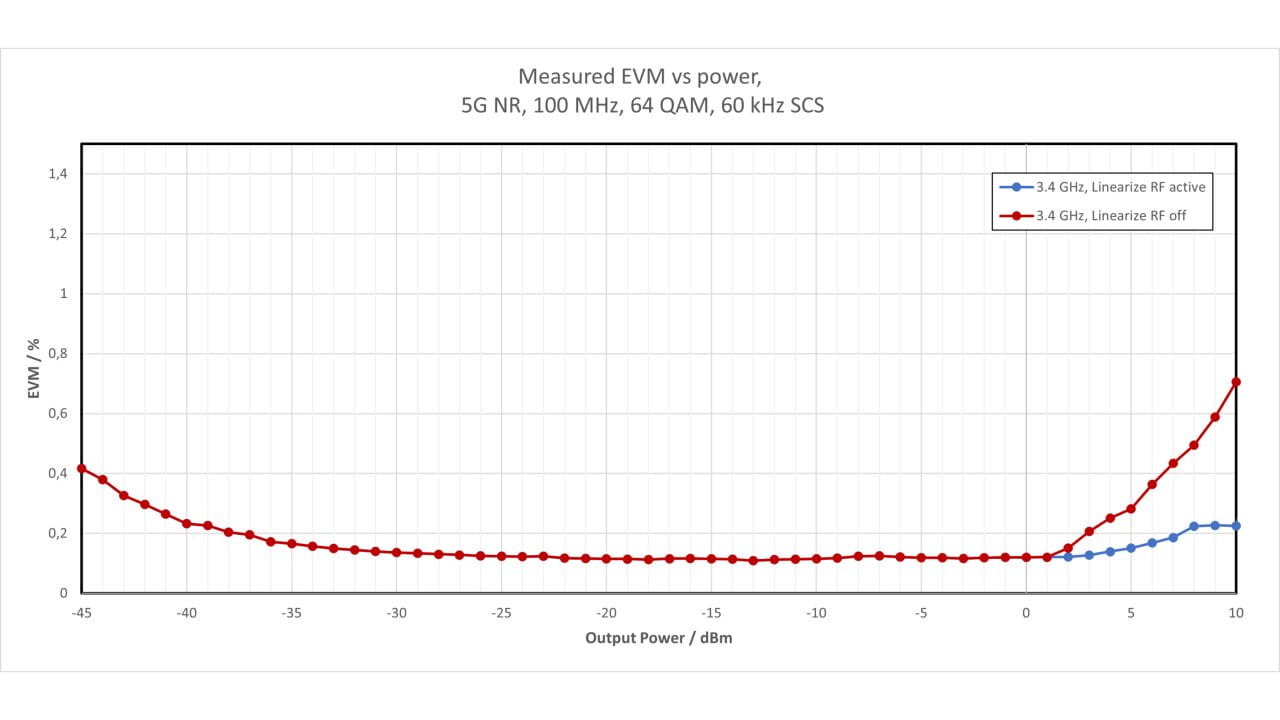

• 出色的调制频率响应、 误差矢量幅度(EVM) 和邻道功率比(ACPR)
• 最高44 GHz的5G NR信号生成
• 满足WLAN的射频频率、 调制带宽和性能 要求
• 触摸屏和框图保证操作便捷 优越的信号性能
• 第8页 出色的基带能力
• 第10页 轻松扩展
• 第11页 易于使用
产品型号
• 官方型号：SMM100A、SMM-B1006、SMM-B1007、SMM-B1012、SMM-B1020、SMM-B1031
资源下载
详细指标请见 SMM100A 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®SMM100A 的官方技术指标，共 238 个指标组、701 项。
参数名以行业通用中文术语为主（其中 595 项保留官方规格书原文），数值与单位保留官方规格书原样。
• Structured and intuitive GUI
• Graphical signal monitoring in：real time
Frequency options
• SMM-B：100 kHz至6GHz
• SMM-B：100 kHz至7.5GHz
• SMM-B：100 kHz至12.75GHz
• SMM-B：100 kHz至20GHz
• SMM-B：100 kHz至31.8GHz
• R&S®SMM-B1044, R&S®SMM-B1044N,：100 kHz至44GHz
Low phase noise option
• Phase noise performance level：Required option(s)
• Standard performance：R&S®SMM-B10xx frequency option
频率
• Range：SMM-B1006 ｜ 100 kHz至6GHz
• SMM-B：100 kHz至7.5GHz
• SMM-B：100 kHz至12.75GHz
• SMM-B：100 kHz至20GHz
• SMM-B：100 kHz至31.8GHz
• R&S®SMM-B1044, R&S®SMM-B1044N,：100 kHz至44GHz
R&S®SMM-B1044O
• Resolution of setting：0.001Hz
• Resolution of synthesis：f = 1GHz ｜ 0.053 nHz (nom.)
• Setting time：to within < 1 · 10-7 for f > 200MHz or < 124Hz for f < 200MHz,
• with GUI update stopped, I/Q optimization mode: fast：,
standard
• SMM-B：< 1.2 ms, 0.9 ms (typ.)
• R&S®SMM-B1007,：< 1.4 ms, 1.0 ms (typ.)
R&S®SMM-B1012
• R&S®SMM-B1031,：< 1.7 ms, 1.4 ms (typ.)
R&S®SMM-B1044O
• with GUI update stopped, I/Q optimization mode: fast：,
• SMM-B：< 0.8 ms, 0.6 ms (typ.)
• R&S®SMM-B1007,：< 1.0 ms, 0.7 ms (typ.)
R&S®SMM-B1020
• R&S®SMM-B1031,：< 1.2 ms, 0.9 ms (typ.)
Frequency sweep
• Operating mode：digital sweep in discrete steps
trigger source
• execute one full sweep：single
• execute one step：step
• sweep start and stop controlled by：start/stop
control
• Sweep range：full frequency range
• Sweep shape：sawtooth, triangle
• Step size setting resolution：linear ｜ 0.001Hz
• logarithmic：0.01 % to 100 % per step
• Dwell time setting range：1 ms至100 s
• Dwell time setting resolution：0.1 ms
Reference frequency
• Aging：after 30 days of uninterrupted operation
• standard：≤ 1 · 10-9/day, ≤ 1 · 10-7/year
• with R&S®SMM-B709 option：≤ 5 · 10-10/day, ≤ 3 · 10-8/year
• standard：±6 · 10-8
• with R&S®SMM-B709 option：±6 · 10-9
Input for external reference frequency

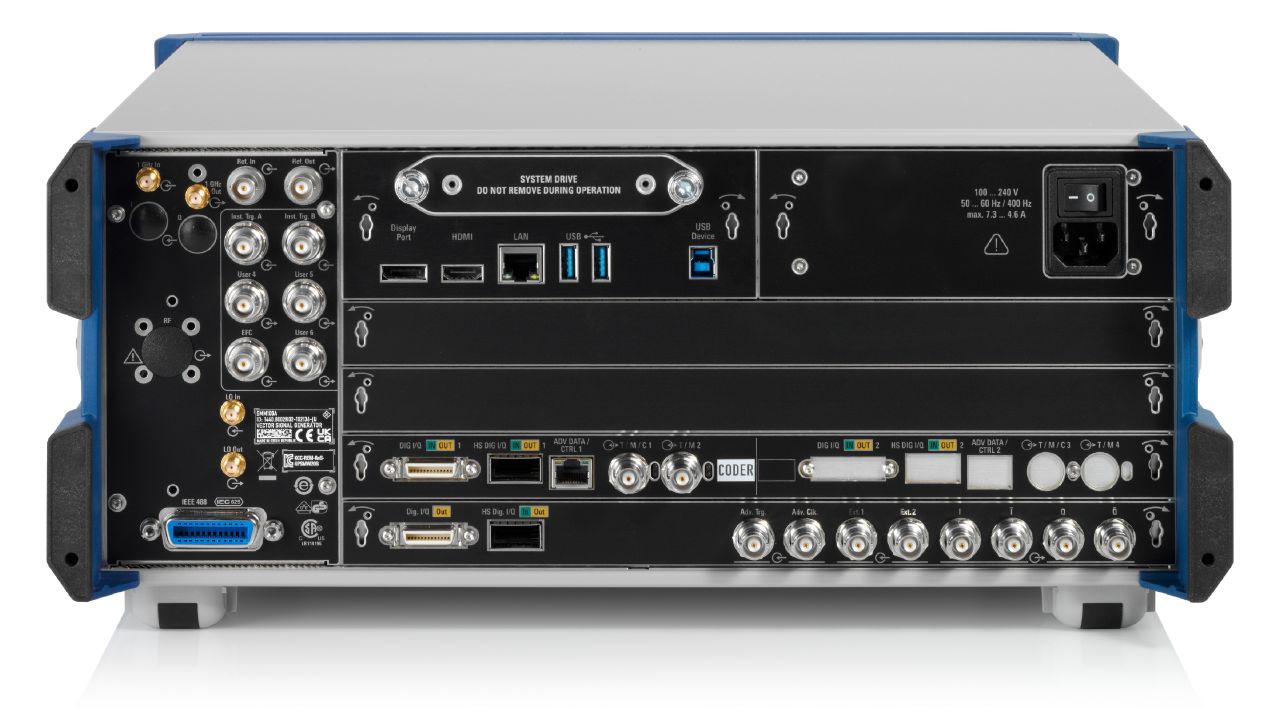

• Connector type：REF in on rear panel BNC female
• Input frequency：standard ｜ 10MHz
• with R&S®SMM-K703 option：10MHz, 100MHz
• with R&S®SMM-K704 option：10MHz, 1 MHz至100MHz, variable
• Input level range：level limits ｜ 0 dBm至20 dBm
• recommended input level for optimum：7 dBm至13 dBm
phase noise performance
• 输入阻抗：50 Ω (nom.)
• Minimum frequency locking range：synchronization bandwidth: wide ｜ ±3 · 10-6
• synchronization bandwidth: narrow：±0.3 · 10-6
Output for internal reference frequency
• Connector type：REF OUT on rear panel BNC female
• Output frequency：standard sine wave 10MHz
• with R&S®SMM-K703 option：sine wave 10MHz, 100MHz
with R&S®SMM-K704 option
• instrument set to internal reference：sine wave 10MHz
• instrument set to external reference：sine wave 10MHz,
applied external reference frequency
• 输出电平：7 dBm至14 dBm
• Source impedance：50 Ω (nom.)
• 宽带噪声：with R&S®SMM-K703 option, 100MHz, internal reference, ｜ < -155 dBc, -159 dBc (typ.)
carrier offset = 10 MHz,
• measurement bandwidth 1：Hz
• 1GHz ultra-low-noise reference frequency (R&S®SMM-K703 option)
• Input connector type：1GHz in on rear panel SMA female
• Input frequency：1GHz
• Input level range：level limits ｜ ≥ 6 dBm, ≤ 20 dBm
• recommended input level for optimum：7 dBm至13 dBm
phase noise performance
• 输入阻抗：50 Ω (nom.)
• Minimum frequency locking range：±3 · 10-6
• Output frequency：sine wave 1GHz
• 输出电平：7 dBm至13 dBm
• Source impedance：50 Ω (nom.)
• 宽带噪声：1GHz, internal reference, ｜ < -154 dBc, -158 dBc (typ.)
carrier offset = 10 MHz,
• measurement bandwidth：: 1Hz
• Connector type：EFC on rear panel BNC female
• Sensitivity：external tuning slope ｜ 1 · 10-8/V (typ.)
• Input voltage：10 V to +10 V
• 输入阻抗：10 kΩ (nom.)
电平
• 设置范围：100kHz ≤ f < 1MHz 1MHz ≤ f < 3MHz 3MHz ≤ f ≤ 44GHz ｜ 145 dBm to +8 dBm -145 dBm to +13 dBm -145 dBm to +30 dBm
• Specified level range：100kHz ≤ f < 1MHz 1MHz ≤ f ≤ 3MHz ｜ 120 dBm to +3 dBm (PEP) 1 -120 dBm to +8 dBm (PEP) 1
frequency options
• 3 MHz < f ≤ 20 GHz：120 dBm to +18 dBm (PEP) 1
frequency options
• 3 MHz < f ≤ 3 GHz：120 dBm to +18 dBm (PEP) 1 3GHz < f ≤ 14GHz -120 dBm to +17 dBm (PEP) 1 14GHz < f ≤ 20GHz
• CW, I/Q modulation,：120 dBm to +15 dBm (PEP) 1
signal bandwidth ≤ 160 MHz
• I/Q modulation,：120 dBm to +12 dBm (PEP) 1
signal bandwidth > 160 MHz
• 20 GHz < f ≤ 29 GHz：120 dBm to +18 dBm (PEP) 1 29GHz < f ≤ 33GHz -120 dBm to +17 dBm (PEP) 1 33GHz < f ≤ 40GHz -120 dBm to +15 dBm (PEP) 1 40GHz < f ≤ 42GHz -120 dBm to +13 dBm (PEP) 1 42GHz < f ≤ 44GHz -120 dBm to +11 dBm (PEP) 1
• Resolution of setting：0.01 dB (nom.)
• 100 kHz ≤ f ≤ 3 GHz：< 0.5 dB 3GHz < f ≤ 6GHz < 0.7 dB 6GHz < f ≤ 20GHz < 0.9 dB
• R&S®SMM-B1031,：< 1.1 dB 20GHz < f ≤ 31.8GHz
• R&S®SMM-B1044,：< 1.2 dB
R&S®SMM-B1044O,
• 20GHz < f ≤ 44GHz
• Additional level error：I/Q modulation ｜ < 0.3 dB
• pulse modulation：< 0.5 dB
PEP = peak envelope power.
• Output impedance：ALC state: on
• VSWR in 50 Ω system：R&S®SMM-B1006, 100kHz < f ≤ 6GHz ｜ < 1.9, < 1.5 (typ.)
• R&S®SMM-B1007,：< 2.0, < 1.6 (typ.)
R&S®SMM-B1012,
• 100kHz < f ≤ 12.75GHz
• R&S®SMM-B1020,：< 2.1, < 1.7 (typ.)
R&S®SMM-B1044O,
• 100kHz < f ≤ 20GHz
• R&S®SMM-B1031,：< 2.2, < 1.8 (typ.)
step attenuator = 0 dB,
• 20GHz < f ≤ 38GHz
• R&S®SMM-B1044,：< 2.6. < 2.2 (typ.)
step attenuator = 0 dB,
• 38GHz < f ≤ 44GHz
• R&S®SMM-B1031,：< 2.1, < 1.7 (typ.)
step attenuator ≥ 5 dB,
• 20GHz < f ≤ 44GHz
(HUMS): off, level setting characteristic: auto
• after IEC/IEEE bus delimiter 2：< 1.2 ms, 1.0 ms (typ.)
• with switching of mechanical step：< 25 ms
attenuator, after IEC/IEEE bus delimiter
• R&S®SMM-B1044,：< 30 ms
(HUMS): off
• after trigger pulse 2：< 0.8 ms, 0.55 ms (typ.)
(+27 dBm (meas.), depends on RF frequency).
• 1 MHz < f ≤ 3 GHz：50 W 3GHz < f ≤ 6GHz 10 W
R&S®SMM-B1044, R&S®SMM-B1044N, R&S®SMM-B1044O frequency options
• 1 MHz < f ≤ 44 GHz：0.5 W
• Maximum permissible DC voltage：R&S®SMM-B1006 frequency option ｜ 50 V
• SMM-B1007、SMM-B：35 V
frequency options
• R&S®SMM-B1020, R&S®SMM-B1031,：0 V
Level sweep
• Operating mode：digital sweep in discrete steps
• Trigger modes：free run auto
• execute one full sweep：single
• execute one step：step
• sweep start and stop controlled by：start/stop
control
• Trigger slope：external trigger signal positive, negative
uninterrupted level setting
• Sweep shape：sawtooth, triangle
• Step size setting resolution：0.01 dB
• Dwell time setting range：1 ms至100 s
• Dwell time setting resolution：0.1 ms
频谱纯度
• 谐波：CW, f > 1MHz
• R&S®SMM-B1006 frequency option,：< -30 dBc
level < 10 dBm
• SMM-B1007、SMM-B：< -30 dBc
R&S®SMM-B1044O frequency options, level < 10 dBm
• f ≤ 3.5 GHz：< -30 dBc
• f > 3.5 GHz：< -55 dBc
• 非谐波：CW, I/Q modulation (external wideband I/Q, full-scale DC input), level > -10 dBm,
• 100 kHz ≤ f ≤ 200 MHz：< -80 dBc 200MHz < f ≤ 1.5GHz < -80 dBc 1.5GHz < f ≤ 3GHz < -79 dBc 3GHz < f ≤ 6GHz < -73 dBc 6GHz < f ≤ 12GHz < -67 dBc 12GHz < f ≤ 24GHz < -61 dBc 24GHz < f ≤ 44GHz < -55 dBc
• 分谐波：f ≤ 3GHz 3GHz < f ≤ 6GHz 6GHz < f ≤ 42GHz 42GHz < f ≤ 44GHz ｜ < -85 dBc < -74 dBc < -60 dBc < -50 dBc
• 残余调频：RMS value at f = 1GHz 300 Hz至3kHz < 1Hz 20 Hz至23kHz < 4Hz
• Residual AM：RMS value (20 Hz至23kHz) ｜ < 0.02 %
R&S®SMM-B1006 frequency option
• 20 MHz ≤ f ≤ 200 MHz：< -146 dBc, -149 dBc (typ.) 200MHz < f ≤ 6GHz < -150 dBc, -152 dBc (typ.)
R&S®SMM-B1007, R&S®SMM-B1012, R&S®SMM-B1020 frequency options
• 20 MHz ≤ f ≤ 400 MHz：< -146 dBc, -149 dBc (typ.) 400MHz < f ≤ 5GHz < -150 dBc, -152 dBc (typ.) 5GHz < f ≤ 12GHz < -147 dBc, -149 dBc (typ.) 12GHz < f ≤ 20GHz < -144 dBc, -146 dBc (typ.)
frequency options
• 20 MHz ≤ f ≤ 200 MHz：< -146 dBc, -149 dBc (typ.) 200MHz < f ≤ 600MHz < -148 dBc, -150 dBc (typ.) 600MHz < f ≤ 5GHz < -150 dBc, -152 dBc (typ.) 5GHz < f ≤ 12GHz < -147 dBc, -149 dBc (typ.) 12GHz < f ≤ 20GHz < -144 dBc, -146 dBc (typ.) 20GHz < f ≤ 30GHz, < -135 dBc, -138 dBc (typ.)
carrier offset = 30 MHz
• 30 GHz < f ≤ 44 GHz,：< -131 dBc, -134 dBc (typ.)
I/Q input gain = +4 dB, level = 10 dBm
• 20 MHz ≤ f ≤ 200 MHz：< -139 dBc, -142 dBc (typ.) 200MHz < f ≤ 1GHz < -141 dBc, -144 dBc (typ.) 1GHz < f ≤ 3GHz < -142 dBc, -145 dBc (typ.) 3GHz < f ≤ 12GHz < -140 dBc, -143 dBc (typ.)
R&S®SMM-B1020 frequency option
• 12 GHz < f ≤ 20 GHz：< -138 dBc, -141 dBc (typ.)
frequency options
• 12 GHz < f ≤ 20 GHz：< -138 dBc, -141 dBc (typ.) 20GHz < f ≤ 44GHz, < -130 dBc, -135 dBc (typ.)
carrier offset = 30 MHz
• 20 MHz ≤ f ≤ 200 MHz：< -129 dBc, -134 dBc (typ.)
• f = 1 GHz：< -129 dBc, -134 dBc (typ.)
• f = 2 GHz：< -123 dBc, -128 dBc (typ.)
• f = 3 GHz：< -119 dBc, -124 dBc (typ.)
• f = 4 GHz：< -117 dBc, -122 dBc (typ.)
• f = 6 GHz：< -113 dBc, -118 dBc (typ.)
• f = 10 GHz：< -109 dBc, -114 dBc (typ.)
• f = 20 GHz：< -103 dBc, -108 dBc (typ.)
• f = 30 GHz：< -99 dBc, -104 dBc (typ.)
• f = 40 GHz：< -97 dBc, -102 dBc (typ.)
• f = 44 GHz：< -96 dBc, -101 dBc (typ.)
SSB phase noise with R&S®SMM-B709 option
• Offset frequency：1Hz ｜ 10Hz ｜ 100Hz ｜ 1kHz
Carrier frequency
• f = 10 MHz：(-96) ｜ 112 ｜ 121 ｜ 131
• f = 100 MHz：(-77) ｜ 99 ｜ 120 ｜ 131
• f = 1 GHz：(-59) ｜ 83 ｜ 104 ｜ 124
• f = 2 GHz：(-53) ｜ 77 ｜ 98 ｜ 118
• f = 3 GHz：(-49) ｜ 73 ｜ 94 ｜ 114
• f = 4 GHz：(-47) ｜ 71 ｜ 92 ｜ 112
• f = 6 GHz：(-43) ｜ 67 ｜ 88 ｜ 108
• f = 10 GHz：(-39) ｜ 63 ｜ 84 ｜ 104
• f = 20 GHz：(-33) ｜ 57 ｜ 78 ｜ 98
• f = 30 GHz：(-29) ｜ 53 ｜ 74 ｜ 94
以上为前 159 项指标；完整指标（共 701 项）见官方规格书（本页底部「资源下载」）。
