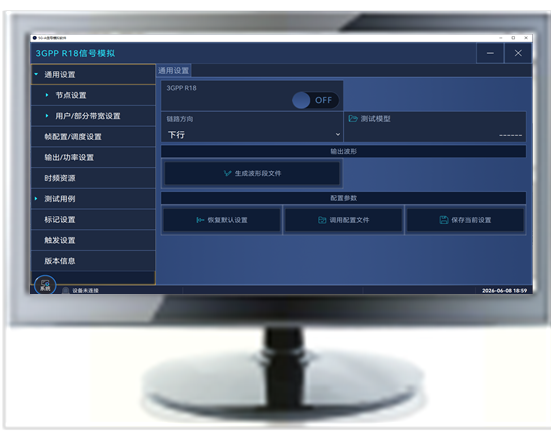

随着蜂窝移动通信技术持续演进，我国5G-A网络部署已进入关键阶段。研发和生产阶段的射频性能测试是保障移动通信设备性能与稳定性的关键手段，高效、精准的5G-A信号模拟软件可以生成标准激励信号，是射频性能测试过程中不可或缺的支撑工具。
ZNl062标准信号发生器是由DDS数字频率合成产生的高频率准确度和稳定度的信号发生器，由液晶显示器显示频率、电压参数，操作全部键盘化，十分方便，仪器内部具有自动电平控制电路
DAB 和 DAB+ 的调制器平台播放 ETI/EDI 文件进行工厂测试输出功率可选在任意输入组合之间无缝切换用户友好直观的 Web GUI可以集成 IZT DAB 内容服务器可选的集成 GNSS 接收器用于同步
同厂商产品
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。

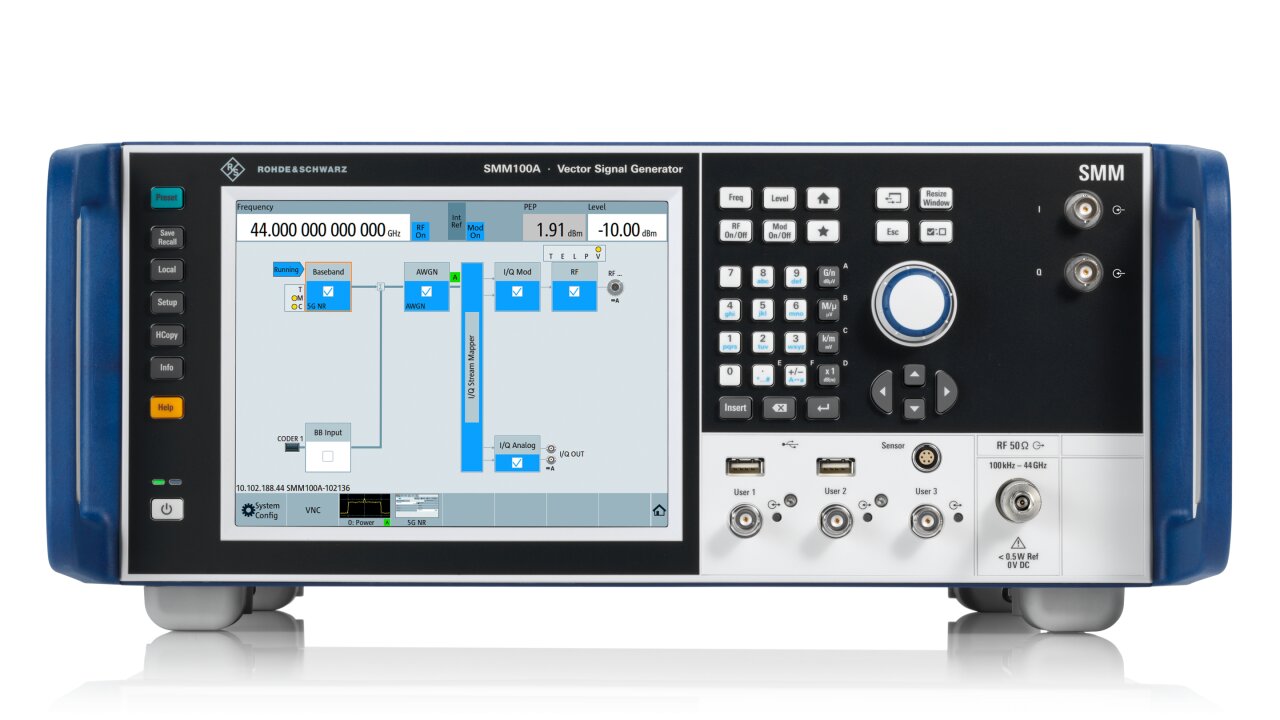

R&S®SMM100A矢量信号发生器适用于在频率高达44GHz的研发和生产应用中生成复杂的数字调制信号。
- «
- 1
- »
SMU200A 100kHz至300kHz矢量信号发生器|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
SMU200A 矢量信号发生器
R&S®SMU200A 是罗德与施瓦茨的矢量信号发生器。官方目录位于「信号发生器 / 矢量信号发生器」。官方技术指标共 263 组、784 项，详见「详细指标」。
产品简介
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
官方公布的主要指标：频率范围 underrange ｜ 100kHz to < 300kHz；频率 400 to ｜ 400 to ｜ 1800 to ｜ 800至900 ｜ 824至894 ｜ 810至956 ｜ 2400至1880至380 to；带宽 3.84MHz Power ｜ 6.67 dBm；采样率 400MHz (internal interpolation × 4)；分辨率 0.01 dB。
官方公布的产品型号：SMU200A、SMU-B102、SMU-B103、SMU-B104、SMU-B106、SMU-B202、SMU-B203、SMU-B31。
核心参数
• 频率范围：underrange ｜ 100kHz to < 300kHz
• 频率：400 to ｜ 400 to ｜ 1800 to ｜ 800至900 ｜ 824至894 ｜ 810至956 ｜ 2400至1880至380 to
• 带宽：3.84MHz Power ｜ 6.67 dBm
• 采样率：400MHz (internal interpolation × 4)
• 分辨率：0.01 dB
• 输入阻抗：50 Ω
• SMU-B：100 kHz至2.2GHz
• Amplitude modulation (AM)：/ - - - -
产品型号
• 官方型号：SMU200A、SMU-B102、SMU-B103、SMU-B104、SMU-B106、SMU-B202、SMU-B203、SMU-B31、SMU-B36
资源下载
详细指标请见 SMU200A 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®SMU200A 的官方技术指标，共 263 个指标组、784 项。
参数名以行业通用中文术语为主（其中 664 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术指标
• SMU_dat-sw-en_0758-0197-22_v0800_Umschlag.indd：1 ｜ 19.01.2012 ｜ 11:55:11
(PD 5213.7460.22).
• Rohde & Schw arz R&S®SMU200A Vector Signal Generator：3
Connectivity
• Rohde & Schw arz R&S®SMU200A Vector Signal Generator：5
Frequency options
• SMU-B：100 kHz至2.2GHz
• SMU-B：100 kHz至3GHz
• SMU-B：100 kHz至4GHz
• SMU-B：100 kHz至6GHz
• no options can be installed in RF path B.)
• SMU-B：100 kHz至2.2GHz
• SMU-B：100 kHz至3GHz
The following options can be installed
• SMU-B：High-power output (RF path A)
• SMU-B：High-power output (RF path B)
RF path A
• Amplitude modulation, frequency/phase modulation (optional), vector modulation, digital modulation via internal baseband section
• (optional), vector modulation via baseband inputs (optional), pulse modulation, wideband amplitude modulation
RF path B
• Amplitude modulation, digital modulation via internal baseband section (optional), vector modulation via baseband inputs (optional),
AM FM φM PM WB-AM I/Q DM ARB
• Amplitude modulation (AM)：/ - - - -
• Frequency modulation (FM)：/ - ●
• Pulse modulation (PM)：/
• Wideband AM (WB-AM)：/ - - -
• Rohde & Schw arz R&S®SMU200A Vector Signal Generator：7
频率
• 频率范围：underrange ｜ 100kHz to < 300kHz
• SMU-B102、SMU-B：up至2.2GHz
• SMU-B103、SMU-B：up至3GHz
• SMU-B：up至4GHz
• SMU-B：up至6GHz
• Resolution of setting：0.01Hz
• 750 MHz至1500MHz
• with R&S®SMU-B22 option：0.2 µHz
• Setting time 1：to within < 1 × 10-7 for f > 200MHz or < 124Hz for f < 200MHz, ｜ < 2 ms, 1.5 ms (typ.)
after IEC/IEEE bus delimiter
• ALC state: off (sample & hold)：< 4 ms, 2.5 ms (typ.)
• after trigger pulse in list mode：< 450 µs, 300 µs (typ.)
• Phase offset：adjustable in 0.1° steps
linear or logarithmic spacing
• Sweep range：full frequency range
• Step width：linear full frequency range
• logarithmic：0.01 % to 100 % per step
• Dwell time：range ｜ 10 ms至10 s
Reference frequency
• with R&S®SMU-B22 option：< 5 × 10-10/day, < 3 × 10-8/year
• with R&S®SMU-B22 option：±6 × 10-9
• level：5 dBm (typ.)
• source impedance：50 Ω
• maximum deviation：3 × 10-6
• input level, limits：≥ -6 dBm, ≤ 19 dBm
• recommended：0 dBm至19 dBm
• 输入阻抗：50 Ω
• AUX I/O：with R&S®SMU-B22 option ｜ 4 × 10-9/V至1.2 × 10-8/V (typ.)
• input voltage：10 V to +10 V
• 输入阻抗：10 kΩ
电平
• 设置范围：standard ｜ 145 dBm to +20 dBm
• with R&S®SMU-B31 or R&S®SMU-B：to +30 dBm option
• Maximum level：standard
• f ≤ 3 GHz：+13 dBm (PEP) 2
• f > 3 GHz：+11 dBm (PEP)
with R&S®SMU-B31 or R&S®SMU-B36
• option
• f ≤ 3 GHz：+19 dBm (PEP)
• f > 3 GHz：+17 dBm (PEP)
• 分辨率：0.01 dB
• Level uncertainty：for levels > -120 dBm,
temperature range = +18 °C to +28 °C
• 1 MHz ≤ f ≤ 3 GHz：< 0.5 dB
• f > 3 GHz：< 0.9 dB
• (sample & hold)：special applications.
• Output impedance：standard, ALC state: on
• VSWR in 50 Ω system：f ≤ 3GHz ｜ < 1.6, < 1.4 (typ.)
• f > 3 GHz：< 1.85, < 1.6 (typ.)
with R&S®SMU-B31 or R&S®SMU-B36
• option, ALC state: on
attenuator mode: normal
• f ≤ 3 GHz：< 1.65, < 1.45 (typ.)
• f > 3 GHz：< 1.9, < 1.65 (typ.)
attenuator mode: high power
• f ≤ 3 GHz：< 1.7, < 1.5 (typ.)
• f > 3 GHz：< 1.9, < 1.65 (typ.)
• Setting time 1：after IEC/IEEE bus delimiter,
temperature range = +18 °C to +28 °C
• ALC state: on：< 2 ms, 1.5 ms (typ.)
• ALC state: off：< 4 ms, 2.5 ms (typ.)
deviation from final value
• range switchover with R&S®SMU-B31 or：< 10 ms
R&S®SMU-B36 option
• 设置范围：> 20 dB
frequency range for f > 1 MHz
• 1 MHz ≤ f ≤ 3 GHz：50 W
• f > 3 GHz：10 W
• maximum permissible DC voltage：50 V
• Rohde & Schw arz R&S®SMU200A Vector Signal Generator：9
Measured level data
• RF frequenc y / Hz：x 109
• RF frequenc y / Hz：x 109
manual or external trigger
• Sweep range：level range of attenuator modes
normal or high power
• Step width：logarithmic ｜ 0.1 dB至20 dB per step
• Dwell time：range ｜ 10 ms至10 s
resolution 0.1 ms
• Rohde & Schw arz R&S®SMU200A Vector Signal Generator：11
频谱纯度
• 谐波：standard, unmodulated
• level < 8 dBm：< -30 dBc
• level < 13 dBm：< -30 dBc (typ.)
• with R&S®SMU-B31 or R&S®SMU-B：< -30 dBc option, level < 12 dBm
• 非谐波：level > -50 dBm, CW, vector modulation (full-scale DC input),
• 0.3 MHz ≤ f ≤ 200 MHz：< -77 dBc 200MHz < f ≤ 1500MHz < -80 dBc 1500MHz < f ≤ 3000MHz < -74 dBc
• f > 3000 MHz：< -68 dBc
• 0.3 MHz ≤ f ≤ 200 MHz：< -77 dBc 200MHz < f ≤ 1500MHz < -86 dBc 1500MHz < f ≤ 3000MHz < -80 dBc
• f > 3000 MHz：< -74 dBc
• 0.3 MHz ≤ f ≤ 200 MHz：< -77 dBc (-87 dBc (typ.)) 200MHz < f ≤ 1500MHz < -90 dBc 1500MHz < f ≤ 3000MHz < -84 dBc
• f > 3000 MHz：< -78 dBc
• 非谐波：50 Hz至10kHz from carrier
• 分谐波：1500MHz < f ≤ 3000MHz ｜ < -74 dBc
• f > 3000 MHz：< -50 dBc
• 20 MHz ≤ f ≤ 200 MHz：< -146 dBc (-149 dBc (typ.)) 200MHz < f ≤ 1500MHz < -150 dBc (-153 dBc (typ.)) 1.5GHz < f ≤ 3GHz < -148 dBc (-151 dBc (typ.))
• f > 3 GHz：< -146 dBc (-149 dBc (typ.))
• 20 MHz ≤ f ≤ 200 MHz：< -143 dBc (-146 dBc (typ.)) 200MHz < f ≤ 1500MHz < -146 dBc (-149 dBc (typ.)) 1.5GHz < f ≤ 3GHz < -145 dBc (-148 dBc (typ.))
• f > 3 GHz：< -143 dBc (-146 dBc (typ.))
• 20 MHz ≤ f ≤ 200 MHz：< -128 dBc (-132 dBc (typ.))
• f = 1 GHz：< -131 dBc (-135 dBc (typ.))
• f = 2 GHz：< -125 dBc (-129 dBc (typ.))
• f = 3 GHz：< -121 dBc (-125 dBc (typ.))
• f = 4 GHz：< -119 dBc (-123 dBc (typ.))
• f = 6 GHz：< -115 dBc (-119 dBc (typ.))
• option：20MHz ≤ f ≤ 200MHz ｜ < -135 dBc (-138 dBc (typ.))
• f = 1 GHz：< -136 dBc (-139 dBc (typ.))
• f = 2 GHz：< -130 dBc (-133 dBc (typ.))
• f = 3 GHz：< -126 dBc (-129 dBc (typ.))
• f = 4 GHz：< -124 dBc (-127 dBc (typ.))
• f = 6 GHz：< -120 dBc (-123 dBc (typ.))
• 残余调频：RMS value at f = 1GHz 300 Hz至3kHz < 1Hz 20 Hz至23kHz < 4Hz
• Residual AM：RMS value from 20 Hz至23kHz ｜ < 0.02 %
• Measured：SSB phase noise, I/Q modulated
• 1,0E+00：1,0E+01 ｜ 1,0E+02 ｜ 1,0E+03 ｜ 1,0E+04 ｜ 1,0E+05 ｜ 1,0E+06 ｜ 1,0E+07
• Offset：frequency/ Hz
• Measured：SSB phase noise, unmodulated
• 1,0E+00：1,0E+01 ｜ 1,0E+02 ｜ 1,0E+03 ｜ 1,0E+04 ｜ 1,0E+05 ｜ 1,0E+06 ｜ 1,0E+07
• Offset：frequency/ Hz
and performance with R&S®SMU-B22 option.
• Rohde & Schw arz R&S®SMU200A Vector Signal Generator：13
List mode
• Operating modes：automatic, single sweep, manual or
immediate and external trigger
• Max. number of channels：10000
• Dwell time：1 ms至1 s
• 分辨率：0.1 ms
• additional trigger delay in two-path units,：< 200 µs
local oscillator.
• external：An external signal is used for path A. With
instruments).
• The LO OUT signal is switched off.：off
• 频率范围：internal mode (no LO coupling)
• underrange：100kHz to < 300kHz
• R&S®SMU-B102,：up至2GHz
R&S®SMU-B202
• R&S®SMU-B103,：up至3GHz
R&S®SMU-B203,
• SMU-B：up至4GHz
• SMU-B：up至6GHz
externally coupled A -> B
• R&S© SMU-B102 and：200 MHz至2GHz
R&S© SMU-B202
• R&S© SMU-B103 and：200 MHz至3GHz
to be coupled.
• LO OUT：13 dBm (nom.)
• Phase：drift
• versus temperature：0.1° (nom.)
by 1 °C
• versus time：0.02°/h (nom.)
• versus level：2°/dB (nom.)
• 设置范围：0.00° to 359.99°
(with baseband phase offset)
• setting resolution：0.01°
• Rohde & Schw arz R&S®SMU200A Vector Signal Generator：15
Internal modulation generator
• 频率范围：0.1 Hz至1MHz
• Resolution of setting：0.1Hz
• Frequency uncertainty：< 0.012Hz +
relative deviation of reference frequency
• Frequency response：up至100kHz ｜ < 0.1 dB
• up to 1 MHz：< 1 dB
• Distortion：up至100kHz at RL > 200 Ω, < 0.1 %
level = 1 V (Vp)
• Output voltage：Vp at LF connector, RL > 200 Ω ｜ 1 mV至3 V
以上为前 152 项指标；完整指标（共 784 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：SMU200A、SMU-B102、SMU-B103、SMU-B104、SMU-B106、SMU-B202、SMU-B203、SMU-B31、SMU-B36
指标整理自官方文件：SMU_dat-sw-en.pdf
