罗德与施瓦茨 · Rohde & Schwarz

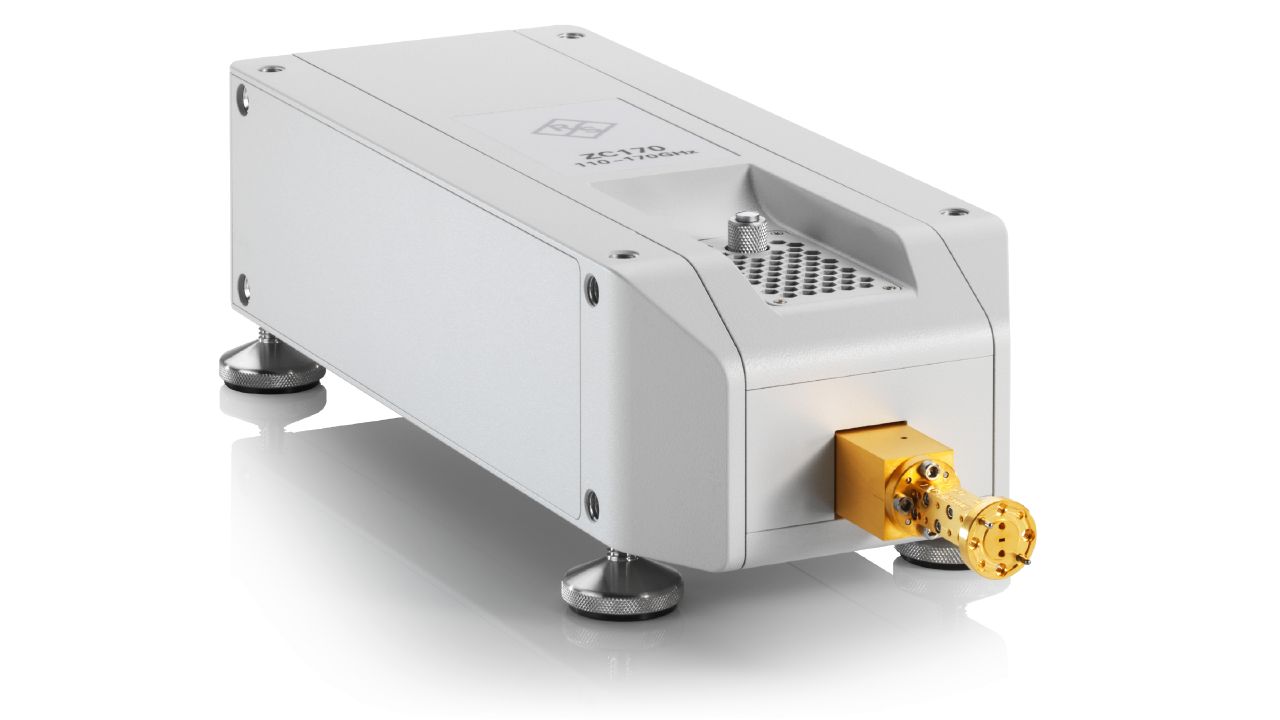

ZCxxx 毫米波扩频器
R&S®ZCxxx 是罗德与施瓦茨的毫米波扩频器。官方目录位于「分析仪 / 网络分析仪」。官方技术指标共 55 组、295 项，详见「详细指标」。
产品简介
R&S®ZCxxx 毫米波扩频器支持在高达 1.1 THz 的频率范围内进行毫米波测量。
R&S®ZCxxx毫米波扩频器经专门设计和优化， 可以和R&S®ZNA矢量网络分析仪搭配使用。 其具备宽动态范围和高输出功率， 能在50 GHz至1100 GHz的频率范围内进行精确的毫米波测量。 扩频器操作也十分简单， 测量非常稳定。
R&S®ZNA的每个端口都可以操作一个R&S®ZCxxx扩频器，最多可以使用四个扩频器， 不需要使用其他设备。
扩频器的输出功率高， 在有源设备表征中能够驱动被测设备(DUT)达到压缩状态。 扩频器的输出功率可以通过微米衰减器手动调节， 也可以通过矢量网络分析仪(VNA)调整其输入功率。
扩频器的宽动态范围使其尤其适合高阻滤波器测量、 天线测量和在片放大器测量。 扩频器还可以使用更大的带宽， 同时提供出色的测量性能， 因此加快了测量速度。
核心参数
• 频率范围：ZC75 ｜ 50 GHz至75GHz
• R&S®ZC90, R&S®ZCDS90 and：60 GHz至90GHz
• ZC110、ZCDS：75 GHz至110GHz
• ZC：90 GHz至140GHz
• ZC170、ZCDS：110 GHz至170GHz
• RPG ZC：170 GHz至260GHz
• Waveguide designator：ZC75 WR15
• Connector type：anti-cocking flange Rohde & Schwarz precision waveguide
功能与特点
• 提供多种型号： 支持12个频段
• 兼容性高： 可与任何双端口或四端口 R&S®ZNA矢量网络分析仪配合使用
• 可变输出功率
• 通过微米衰减器手动调节
• 电子调节 （仅适用于R&S®ZC90E）
• 针对功率扫描和压缩点测量提供不同的 输入功率
• 由R&S®ZNA自动检测， 操作简便， 并与固件 完全集成 主要特点 优势
• 第4页 高级测量功能
• 第6页 丰富的测量选件
• 第8页 实用附件
产品型号
• 官方型号：ZCxxx、ZC110、ZCDS110、ZC140、ZC170、ZCDS170、ZC220、ZC330、ZC500、RPG、ZC400、WM-710、ZC750、WM-380
资源下载
详细指标请见 ZCxxx 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®ZCxxx 的官方技术指标，共 55 个指标组、295 项。
参数名以行业通用中文术语为主（其中 212 项保留官方规格书原文），数值与单位保留官方规格书原样。
• 75 GHz to 110 GHz, dual-source (R&S®ZCDS110)
• 110 GHz to 170 GHz, dual：source (R&S®ZCDS170)

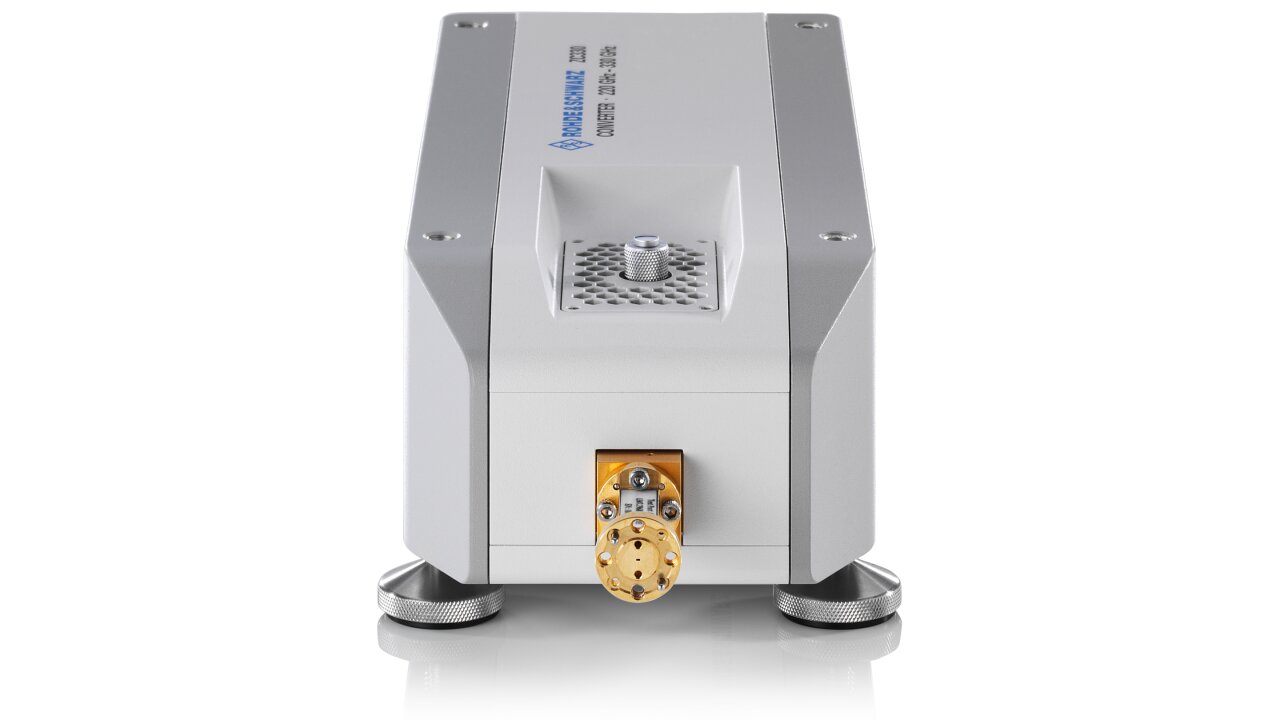

Test port
• 频率范围：ZC75 ｜ 50 GHz至75GHz
• R&S®ZC90, R&S®ZCDS90 and：60 GHz至90GHz
R&S®ZC90E
• ZC110、ZCDS：75 GHz至110GHz
• ZC：90 GHz至140GHz
• ZC170、ZCDS：110 GHz至170GHz
• ZC：140 GHz至220GHz
• RPG ZC：170 GHz至260GHz
• ZC：220 GHz至330GHz
• RPG ZC：260 GHz至400GHz
• ZC：330 GHz至500GHz
• RPG ZC：500 GHz至750GHz
• RPG ZC：750 GHz至1100GHz
• Waveguide designator：ZC75 WR15
• R&S®ZC90, R&S®ZCDS90 and：WR12
R&S®ZC90E
• ZC110、ZCDS：WM-2540 (WR10)
• ZC：WM-2032 (WR8.0)
• ZC170、ZCDS：WM-1651 (WR6.5)
• ZC：WM-1295 (WR5.1)
• RPG ZC：WM-1092 (WR4.3)
• ZC：WM-864 (WR3.4)
• ZC：WM-570
• Connector type：anti-cocking flange Rohde & Schwarz precision waveguide
R&S®ZC75
• 50 GHz to 75 GHz：> +10 dBm, +12 dBm (typ.)
R&S®ZC90
• 60 GHz to 88 GHz：> +9 dBm, +11 dBm (typ.) > 88 GHz至90GHz > +7 dBm, +9 dBm (typ.)
R&S®ZC90E
• 60 GHz to 90 GHz：> +2 dBm, +6 dBm (typ.)
R&S®ZCDS90
• 60 GHz to 90 GHz：> +16 dBm, +18 dBm (typ.)
R&S®ZC110
• 75 GHz to 110 GHz：> +12 dBm, +15 dBm (typ.)
R&S®ZCDS110
• 75 GHz to 110 GHz：> +9 dBm, +12 dBm (typ.)
R&S®ZC140
• 90 GHz to 95 GHz：> +5 dBm, +7 dBm (typ.) 95 GHz至135GHz > +7 dBm, +9 dBm (typ.) 135 GHz至140GHz > +5 dBm, +7 dBm (typ.)
R&S®ZC170
• 110 GHz to 170 GHz：> +6 dBm, +9 dBm (typ.)
R&S®ZCDS170
• 110 GHz to 170 GHz：> +3 dBm, +6 dBm (typ.)
R&S®ZC220
• 140 GHz to 220 GHz：> -2 dBm (n. trc.), +1 dBm (typ.)
RPG ZC260
• 170 GHz to 260 GHz：> -6 dBm (n. trc.), -2 dBm (typ.)
R&S®ZC330
• 220 GHz to 330 GHz：> -10 dBm (n. trc.), -7 dBm (typ.)
RPG ZC400
• 260 GHz to 400 GHz：> -15 dBm (n. trc.), -12 dBm (typ.)
R&S®ZC500
• 330 GHz to 500 GHz：> -15 dBm (n. trc.), -11 dBm (typ.)
• Output power (cont.)：RPG ZC750 500 GHz至750GHz > -25 dBm (n. trc.), -18 dBm (typ.)
RPG ZC1100
• 750 GHz to 950 GHz：> -30 dBm (n. trc.), -25 dBm (typ.) 950 GHz至1100GHz > -32 dBm (n. trc.), -27 dBm (typ.)
R&S®ZCDS90, no manual adjustment
• R&S®ZC90E, electronically adjustable：0 dB至25 dB
R&S®ZCDS110, no manual adjustment
• R&S®ZC140, manually adjustable：0 dB至40 dB
• R&S®ZC170, manually adjustable：0 dB至40 dB
R&S®ZCDS170, no manual adjustment
• R&S®ZC220, manually adjustable：0 dB至40 dB
• RPG ZC260, manually adjustable：0 dB至40 dB
• R&S®ZC330, manually adjustable：0 dB至40 dB
• RPG ZC400, manually adjustable：0 dB至40 dB
• R&S®ZC500, manually adjustable：0 dB至40 dB
• RPG ZC750, manually adjustable：0 dB至40 dB
RPG ZC1100, no manual adjustment
• waveguide band at minimum attenuation：ZC75 ｜ < 7 dB (n. trc.)
• (peak-to-peak)：R&S®ZC90, R&S®ZCDS90 and ｜ < 5 dB (n. trc.)
R&S®ZC90E
• ZC110、ZCDS：< 6 dB (n. trc.)
• ZC：< 6 dB (n. trc.)
• ZC170、ZCDS：< 4 dB (n. trc.)
• ZC：< 7 dB (n. trc.)
• RPG ZC：< 7 dB (n. trc.)
• ZC：< 7 dB (n. trc.)
• RPG ZC：< 13 dB (n. trc.)
• ZC：< 13 dB (n. trc.)
• RPG ZC：< 16 dB (n. trc.)
• RPG ZC：< 16 dB (n. trc.)
coefficients provided by Rohde & Schwarz
• Damage level：ZC75 ｜ +20 dBm
• ZCDS：+25 dBm
• ZC90、ZC90E：+20 dBm
• ZC110、ZCDS：+20 dBm
• ZC：+20 dBm
• ZC170、ZCDS：+20 dBm
• ZC：+20 dBm
• RPG ZC：+10 dBm
• ZC：+20 dBm
• RPG ZC：+10 dBm
• ZC：+10 dBm
• RPG ZC：+5 dBm
• RPG ZC：+5 dBm

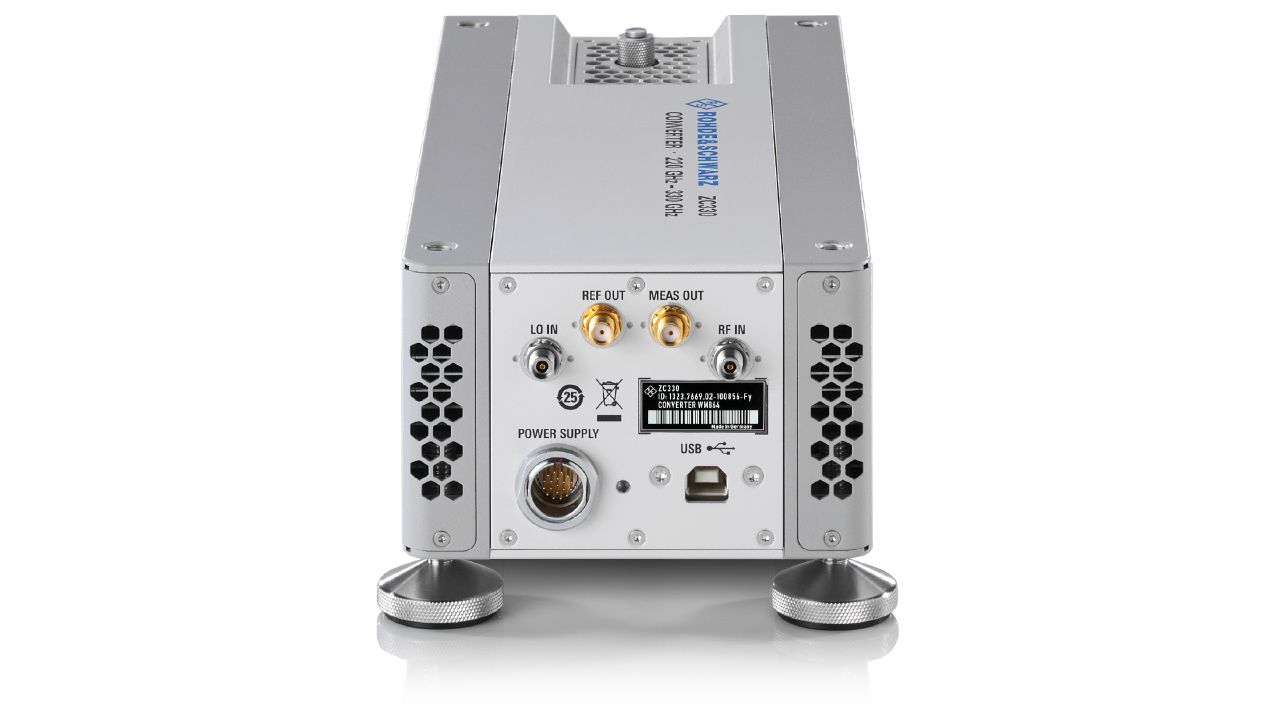

Source input (RF IN)
• Connector type：2.92 mm, female
• ZC90、ZCDS：15.000 GHz至22.500GHz × 4
• ZC90E：10.000 GHz至15.000GHz × 6
• ZC：12.500 GHz至18.333GHz × 6
• ZCDS：12.500 GHz至18.333GHz × 6
• ZC：15.000 GHz至23.333GHz × 6
• ZC：13.750 GHz至21.250GHz × 8
• ZCDS：13.750 GHz至21.250GHz × 8
• ZC：11.667 GHz至18.333GHz × 12
• RPG ZC：14.166 GHz至21.666GHz × 12
• ZC：12.222 GHz至18.333GHz × 18
• RPG ZC：14.444 GHz至22.222GHz × 18
• R&S®ZC500 (model .02)：9.027 GHz至13.889GHz × 36
• R&S®ZC500 (model .03)：18.056 GHz至27.778GHz × 18
• RPG ZC：13.888 GHz至20.833GHz × 36
• RPG ZC：13.888 GHz至20.370GHz × 54
• Input power range：15 dBm to +10 dBm
Local oscillator input (LO IN)
• Connector type：2.92 mm, female
• R&S®ZC90, R&S®ZCDS90 and：14.930 GHz至22.430GHz × 4
R&S®ZC90E
• ZC：9.340 GHz至13.715GHz × 8
• ZCDS：9.340 GHz至13.715GHz × 8
• ZC：11.215 GHz至17.465GHz × 8
• ZC：13.715 GHz至21.215GHz × 8
• ZCDS：13.715 GHz至21.215GHz × 8
• ZC：11.643 GHz至18.310GHz × 12
• RPG ZC：14.143 GHz至21.643GHz × 12
• ZC：9.155 GHz至13.738GHz × 24
• RPG ZC：12.986 GHz至19.986GHz × 20
• ZC：13.530 GHz至20.822GHz × 24
• RPG ZC：13.881 GHz至20.826GHz × 36
• RPG ZC：15.619 GHz至22.911GHz × 48
• Input power range：+5 dBm to +10 dBm
Measurement output (MEAS OUT)
• Connector type：SMA, female
• 频率范围：5 MHz至2000MHz
Reference output (REF OUT)
• Connector type：SMA, female
• 频率范围：5 MHz至2 000MHz
• Connector type：USB, type B
push-pull locking
• 功耗：ZC75 ｜ 5 W
• R&S®ZC90, R&S®ZCDS90 and：11 W
R&S®ZC90E
• ZC：16 W
• ZCDS：26 W
• ZC：14 W
• ZC：22 W
• ZCDS：30 W
• ZC：20 W
• ZC：30 W
• ZC：48 W
System characteristics
• Trace stability 2：ZC75 ｜ < 0.1 dB and < 1.5°
• R&S®ZC90, R&S®ZCDS90 and：< 0.1 dB and < 1.5°
R&S®ZC90E
• ZC110、ZCDS：< 0.1 dB and < 1.5°
• ZC：< 0.15 dB and < 2°
• ZC170、ZCDS：< 0.3 dB and < 4°
• ZC：< 0.3 dB and < 4°
• RPG ZC：< 0.4 dB and < 4°
• ZC：< 0.4 dB and < 6°
• RPG ZC：< 0.5 dB and < 6°
• ZC：< 0.5 dB and < 6°
• RPG ZC：< 0.5 dB and < 6°
• RPG ZC：< 0.5 dB and < 6°
• (without system error correction)：ZC75 ｜ > 25 dB
• R&S®ZC90, R&S®ZCDS90 and：> 25 dB
R&S®ZC90E
• R&S®ZC110 R&S®ZCDS：> 25 dB
• ZC：> 25 dB (n. trc.)
• ZC170、ZCDS：> 25 dB (n. trc.)
• ZC：> 25 dB (n. trc.)
• RPG ZC：> 20 dB (n. trc.)
• ZC：> 20 dB (n. trc.)
• RPG ZC：> 20 dB (n. trc.)
• ZC：> 20 dB (n. trc.)
• RPG ZC：> 15 dB (n. trc.)
• RPG ZC：> 15 dB (n. trc.)
• 100Hz.
• (without system error correction)：ZC75 ｜ > 25 dB
• R&S®ZC90, R&S®ZCDS90 and：> 30 dB
R&S®ZC90E
• R&S®ZC110 R&S®ZCDS：> 25 dB
• ZC：> 25 dB (n. trc.)
• ZC170、ZCDS：> 25 dB (n. trc.)
• ZC：> 25 dB (n. trc.)
• RPG ZC：> 20 dB (n. trc.)
• ZC：> 20 dB (n. trc.)
• RPG ZC：> 20 dB (n. trc.)
• ZC：> 20 dB (n. trc.)
• RPG ZC：> 15 dB (n. trc.)
• RPG ZC：> 10 dB (n. trc.)
• Effective source match：ZC75 ｜ > 35 dB (meas.)
R&S®ZC90E
• ZC110、ZCDS：> 35 dB (meas.)
• ZC：> 30 dB (meas.)
• ZC170、ZCDS：> 30 dB (meas.)
• ZC：> 30 dB (meas.)
• RPG ZC：> 30 dB (meas.)
• ZC：> 30 dB (meas.)
• RPG ZC：> 30 dB (meas.)
• ZC：> 30 dB (meas.)
• RPG ZC：> 25 dB (meas.)
• RPG ZC：> 25 dB (meas.)
• Effective directivity：ZC75 ｜ > 35 dB (meas.)
R&S®ZC90E
• ZC110、ZCDS：> 35 dB (meas.)
• ZC：> 30 dB (meas.)
• ZC170、ZCDS：> 30 dB (meas.)
• ZC：> 30 dB (meas.)
• RPG ZC：> 30 dB (meas.)
• ZC：> 27 dB (meas.)
• RPG ZC：> 27 dB (meas.)
• ZC：> 23 dB (meas.)
• RPG ZC：> 23 dB (meas.)
• RPG ZC：> 17 dB (meas.)
• Dynamic range 3, 4：ZC75 ｜ > 108 dB, 118 dB (typ.)
以上为前 180 项指标；完整指标（共 295 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：ZCxxx、ZC110、ZCDS110、ZC140、ZC170、ZCDS170、ZC220、ZC330、ZC500、RPG、ZC400、WM-710、ZC750、WM-380
指标整理自官方文件：ZCxxx_specs_en_3607-1471-22_v2100.pdf
