罗德与施瓦茨 · Rohde & Schwarz

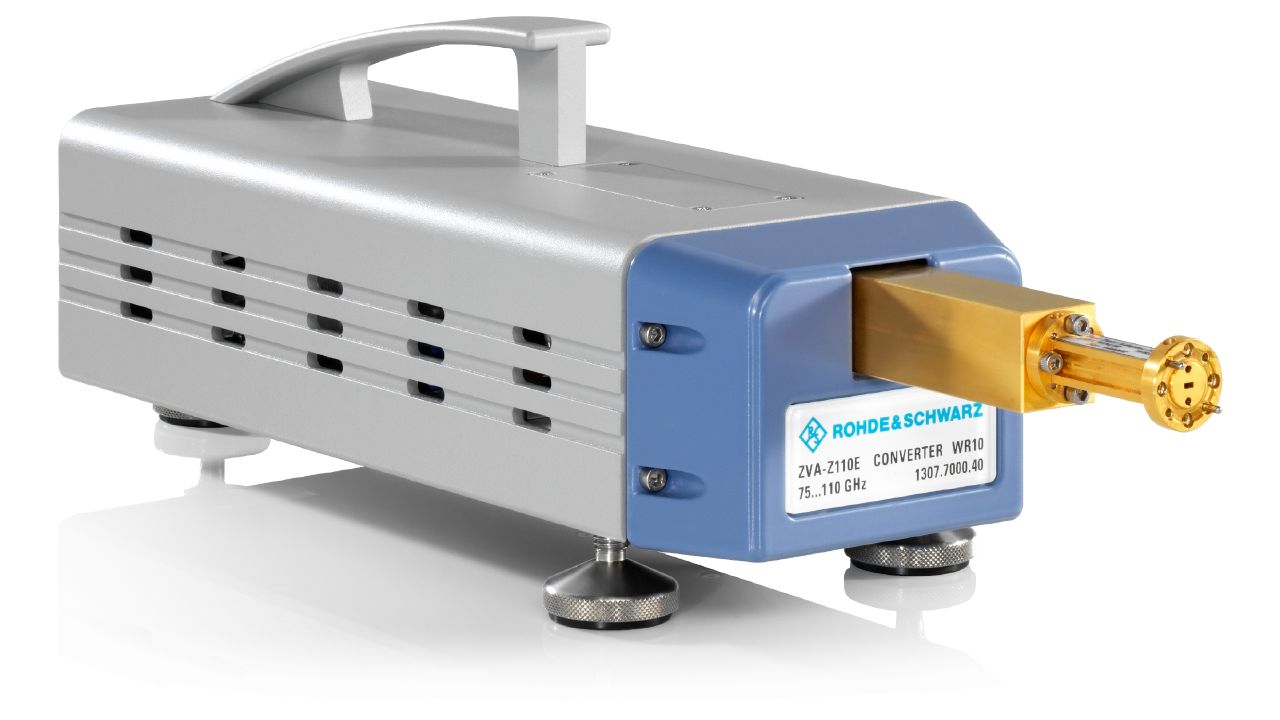

ZVA-Zxxx 毫米波变频器
R&S®ZVA-Zxxx 是罗德与施瓦茨的毫米波变频器。官方目录位于「分析仪 / 网络分析仪」。官方技术指标共 29 组、76 项，详见「详细指标」。
产品简介
R&S®ZVA-Zxxx 毫米波变频器具有宽动态范围。罗德与施瓦茨变频器提供一流的操作便利性并支持快速测量。
官方公布的主要指标：频率范围 ZVA-Z90 ｜ 60 GHz至90GHz；动态范围 ZVA-Z90 ｜ > 100 dB, 115 dB (typ.)；电压 +9 V ± 540 mV；电流 < 1.1 A；The R&S®ZVA-Zxx converters come with the following:。
官方公布的产品型号：ZVA-Zxxx、ZVA-Z110、ZVA-Z110E、ZVA-Z90。
核心参数
• 频率范围：ZVA-Z90 ｜ 60 GHz至90GHz
• 动态范围：ZVA-Z90 ｜ > 100 dB, 115 dB (typ.)
• 电压：+9 V ± 540 mV
• 电流：< 1.1 A

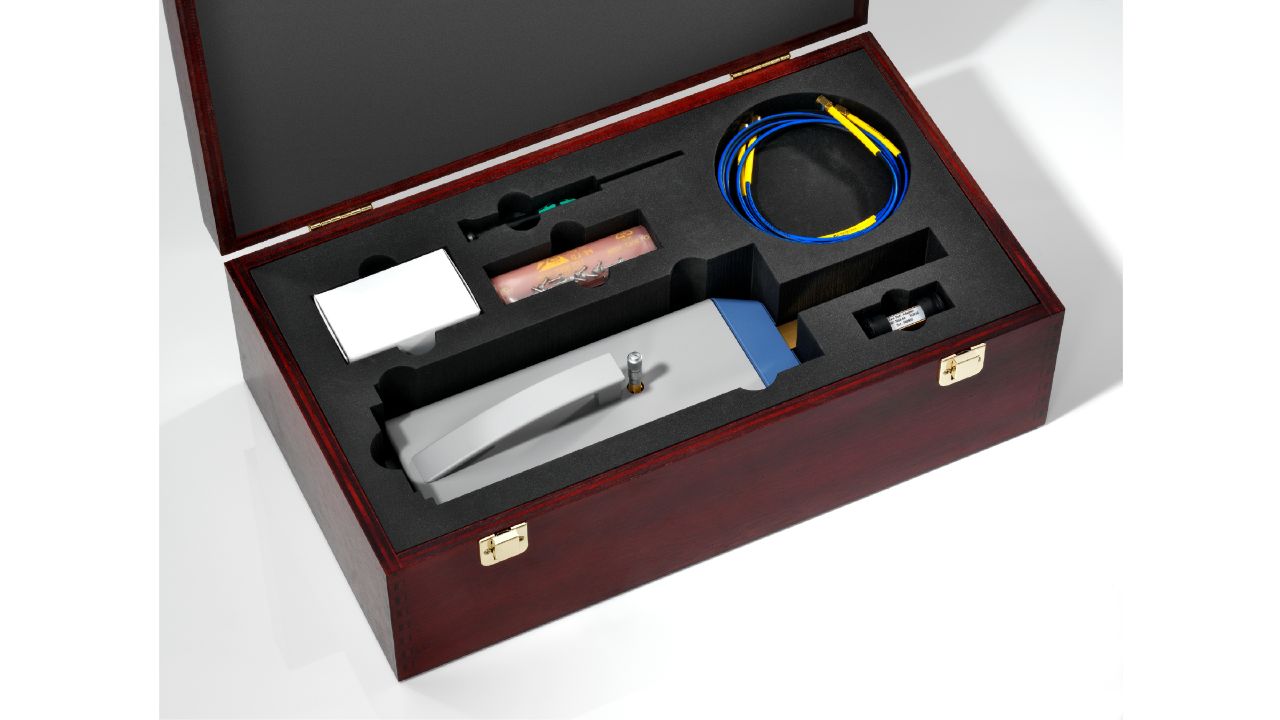

• The R&S®ZVA-Zxx converters come with：the following:
• ZVA-Z110、ZVA-Z110E：75 GHz至110GHz
• Waveguide designator：ZVA-Z90 WR-12
• Connector type：anti-cocking flange precision waveguide flange
产品型号
• 官方型号：ZVA-Zxxx、ZVA-Z110、ZVA-Z110E、ZVA-Z90
资源下载
详细指标请见 ZVA-Zxxx 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
ZVA-Zxxx 毫米波变频器 详细指标
R&S®ZVA-Zxxx 是罗德与施瓦茨的毫米波变频器。官方目录位于「分析仪 / 网络分析仪」。官方技术指标共 29 组、76 项，详见「详细指标」。
以下为 R&S®ZVA-Zxxx 的官方技术指标，共 29 个指标组、76 项。
参数名以行业通用中文术语为主（其中 66 项保留官方规格书原文），数值与单位保留官方规格书原样。
• 75 GHz to 110 GHz (R&S®ZVA-Z110 and R&S®ZVA-Z110E).
• The R&S®ZVA-Zxx converters come with：the following:

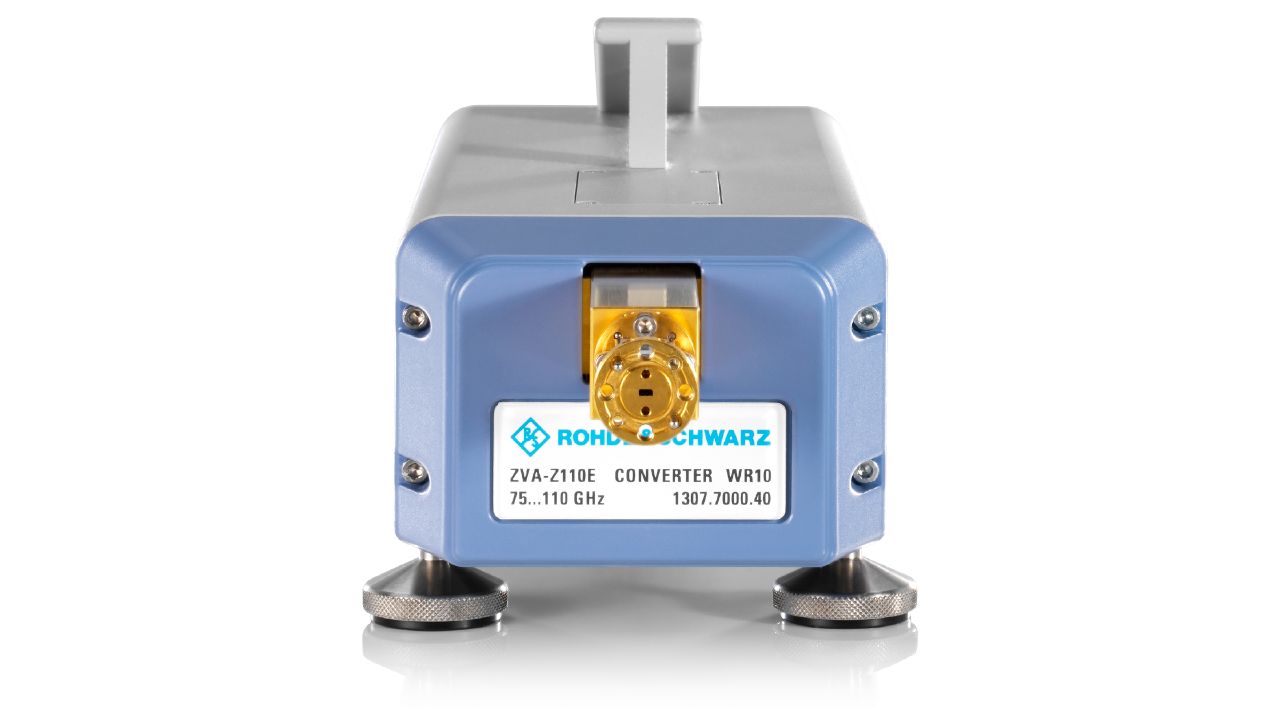

Test port
• 频率范围：ZVA-Z90 ｜ 60 GHz至90GHz
• ZVA-Z110、ZVA-Z110E：75 GHz至110GHz
• Waveguide designator：ZVA-Z90 WR-12
• Connector type：anti-cocking flange precision waveguide flange
compatible with UG387/U-M
• 输出功率：at +7 dBm input power from the R&S®ZVA
• ZVA-Z：> 6 dBm, 10 dBm (typ.)
• ZVA-Z：> 7 dBm, 10 dBm (typ.)
R&S®ZVA-Z110E, model .40
• 75 GHz to 95 GHz：> -6 dBm, -3 dBm (typ.) 95 GHz至105GHz > -8 dBm, -5 dBm (typ.) 105 GHz至110GHz > -9 dBm, -7 dBm (typ.)
R&S®ZVA-Z110E, model .50
• 75 GHz to 78 GHz：> 3 dBm, 5 dBm (typ.) 78 GHz至95GHz > 5 dBm, 7 dBm (typ.) 95 GHz至110GHz > 2 dBm, 4 dBm (typ.)
• R&S®ZVA-Z90 adjustable by reduction of：0 dB至70 dB
R&S®ZVA-Z110
• manually adjustable：0 dB至40 dB
• adjustable by reduction of RF input：0 dB至70 dB
power
• R&S®ZVA-Z110E electronically adjustable：0 dB至25 dB
• Output power frequency response at：R&S®ZVA-Z90 at +7 dBm RF input power ｜ < 7 dB
• R&S®ZVA-Z110E at 0 dB attenuator：< 7 dB (model .50)
• setting：< 9 dB (model .40)
• Damage level：ZVA-Z90/-Z110/-Z110E ｜ +20 dBm
Source input (RF IN)
• Connector type：ZVA-Z90 ｜ 2.92 mm, female
• ZVA-Z110、ZVA-Z110E：2.92 mm, female
• 频率范围：ZVA-Z90 ｜ 10 GHz至15GHz
• ZVA-Z110、ZVA-Z110E：12.5 GHz至18.333GHz
• Input power range：ZVA-Z90 ｜ 15 dBm to +10 dBm
• ZVA-Z：15 dBm to +10 dBm
• ZVA-Z110E：+4 dBm to +10 dBm
Local oscillator input (LO IN)
• Connector type：ZVA-Z90 ｜ 2.92 mm, female
• ZVA-Z110、ZVA-Z110E：2.92 mm, female
• 频率范围：ZVA-Z90 ｜ 9.954 GHz至14.954GHz
• ZVA-Z110、ZVA-Z110E：9.34 GHz至13.715GHz
• Input power range：ZVA-Z90 ｜ +5 dBm to +10 dBm
• ZVA-Z110、ZVA-Z110E：+5 dBm to +10 dBm

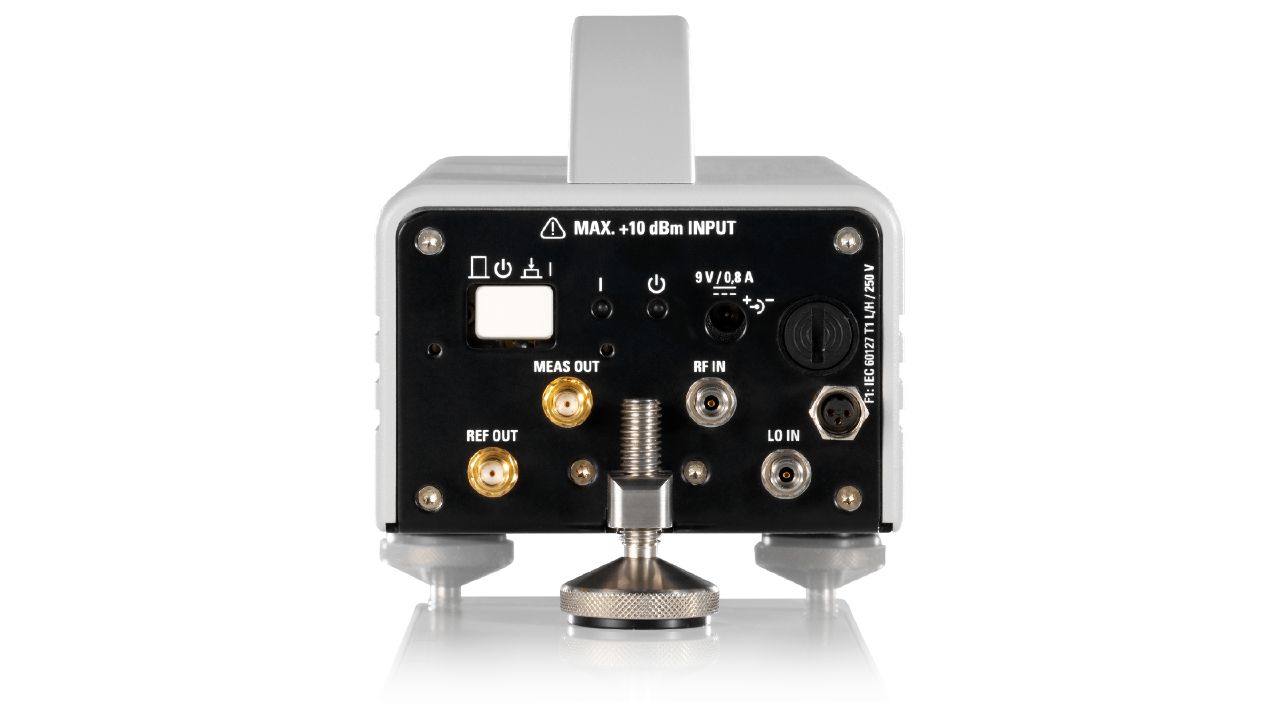

Measurement output (MEAS OUT)
• Connector type：SMA, female
• 频率范围：ZVA-Z90 ｜ 10 MHz至300MHz
• ZVA-Z110、ZVA-Z110E：10 MHz至300MHz
Reference output (REF OUT)
• Connector type：SMA, female
• 频率范围：ZVA-Z90 ｜ 10 MHz至300MHz
• ZVA-Z110、ZVA-Z110E：10 MHz至300MHz
System characteristics
• Trace stability：ZVA-Z90 ｜ < 0.2 dB (typ.) and < 2° (typ.)
• ZVA-Z110、ZVA-Z110E：< 0.2 dB (typ.) and < 2° (typ.)
• Source match：ZVA-Z90 ｜ > 19 dB, > 30 dB (typ.)
• Directivity：ZVA-Z90 ｜ > 23 dB, > ｜ 30 dB (typ.)
R&S®ZVA-Z110E
• 75 GHz to 105 GHz：> 23 dB, > 30 dB (typ.) 105 GHz至110GHz > 19 dB, > 25 dB (typ.)
• Effective source match：ZVA-Z90 ｜ > 35 dB (meas.)
• Effective directivity：ZVA-Z90 ｜ > 35 dB (meas.)
• 动态范围：ZVA-Z90 ｜ > 100 dB, 115 dB (typ.)
• ZVA-Z：> 100 dB, 110 dB (typ.)
R&S®ZVA-Z110E, model .40
• 75 GHz to 110 GHz：> 90 dB, 105 dB (typ.)
R&S®ZVA-Z110E, model .50
• 75 GHz to 78 GHz：> 95 dB, 110 dB (typ.) 78 GHz至95GHz > 105 dB, 115 dB (typ.) 95 GHz至105GHz > 95 dB, 110 dB (typ.) 105 GHz至110GHz > 90 dB, 100 dB (typ.)
Power supply input
• Connector type：DIN 45323 power connector
• 电压：+9 V ± 540 mV
• 电流：< 1.1 A
一般数据
• permissible temperature range：+5 °C to +40 °C
• storage temperature range：40 °C to +70 °C
IEC 60068-2-2
• Damp heat：+40 °C at 80 % rel. humidity,
in line with IEC 60068-2-6
• vibration, random：10 Hz至300Hz,
in line with IEC 60068-2-64
• shock：40 g shock spectrum,
in line with IEC 60068-2-27, MIL-STD-810
• ZVA-Z：286 mm × 78 mm × 114 mm
(11.3 in × 3.1 in × 4.5 in)
• ZVA-Z110、ZVA-Z110E：361 mm × 110 mm × 114 mm
(14.2 in × 4.3 in × 4.5 in)
• Number of feet：alternatively ｜ 3 or 4
• Feet height：user-adjustable ｜ 12.1 mm至29.1 mm
(0.5 in to 1.1 in)
• 重量：3 kg (7 lb)
• Shipping weight：5 kg (11 lb)
订购信息
• Designation：Type Order No.
• Converter WR-12：ZVA-Z90 ｜ 1322.3024.02
• Converter WR-10：ZVA-Z110 ｜ 1307.7000.03
• Converter WR-10, electronically adjustable attenuator：ZVA-Z110E ｜ 1307.7000.40
• Converter WR-10, electronically adjustable：high-power ZVA-Z110E ｜ 1307.7000.50
attenuator
• Test cable 3.5 mm (f) to 3.5 mm (m), length: 910 mm：ZV-Z193 ｜ 1306.4520.36
(two cables per converter required)
• Test cable 2.92 mm (f) to 2.92 mm (m), length: 910 mm：ZV-Z195 ｜ 1306.4536.36
(two cables per converter required)
• Waveguide calibration kit WR-12 (without sliding matches)：ZV-WR12 ｜ 1307.7700.10
• Waveguide calibration：kit WR-10 (without sliding matches) ZV-WR10 ｜ 1307.7100.10
• Converter control software：ZVA-K8 ｜ 1307.7022.02
Service options
• Extended warranty, one year：WE1 Please contact your local
• Extended warranty, two years：WE2 Rohde & Schwarz sales office.
• Extended warranty, three years：WE3
• Extended warranty, four years：WE4
型号与选件
• 官方型号：ZVA-Zxxx、ZVA-Z110、ZVA-Z110E、ZVA-Z90
指标整理自官方文件：ZVA-Zxx_dat-sw_en_5214-2033-22_v2200.pdf
