PPX 最高60~150V 最大电流0至10A 直流电源
产品简介

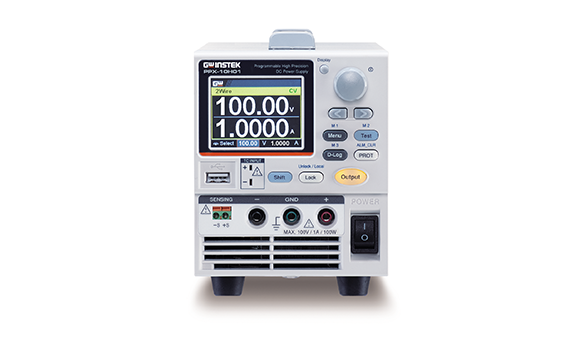

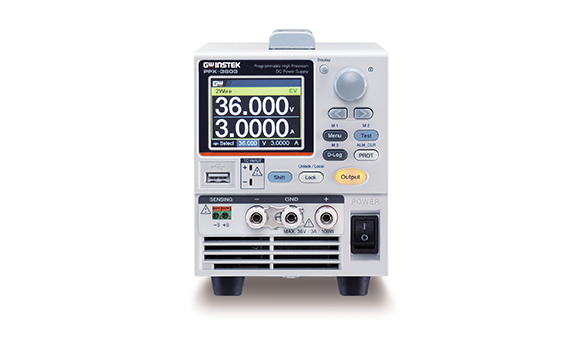

PPX 系列可编程高精度直流电源供应器，共包含六款机种；分别是PPX-1005(10V/5A/50W), PPX-2002(20V/2A/40W),PPX-2005(20V/5A/100W), PPX-3601(36V/1A/36W), PPX-3603(36V/3A/108W), PPX-10H01(100V/1A/100W)。此系列具有传统线性电源供应器之输出低噪声(0.35mVrms)、快速瞬时响应特性(<50µs)，同时提供定电压和定电流优先输出模式，也可以分别设定电压和电流的上升/下降斜率，以及输出开启和关闭的延迟时间。PPX系列不仅有四档电流档位及二档电压档提供使用者高精度的量测，也可以透过Data Logger 功能，将量测纪录储存在USB上，长时间的量测及记录IoT装置, 便携设备、穿戴式装置、传感器组件。
为了延长便携设备及穿载式装置的使用时间，制造商不仅致力在提升电路的运行效率，也尽可能地减少待机时的功率消耗。固纬电子为了满足用户在低功率量测上的应用，推出了电流量测分辨率( 0.1µA, 1µA, 10µA, 0.1mA)以及电压量测分辨率(0.1mV, 1mV)的PPX系列，提供电源给便携设备及穿载式装置使用，而且当装置进入sleep mode 或standby mode时，PPX系列仍然可以量测待测物细微的电流变化。
PPX系列提供Test Sequence功能，此功能可由用户自行定义输出波形，由使用者任意编辑，并设定各步骤之电压爬升或下降时间及电压维持的时间；在操作上用户可直接在PPX系列前面板编辑，或经由计算机编辑CSV档案并汇入PPX系列，甚至可以远程编辑PPX系列。另外PPX系列的OCP Delay 功能可以让用户依据待测物特性，弹性地调整触发过电流保护的时间，在保护待测物同时也能测试特定时间内待测物的电流变化。

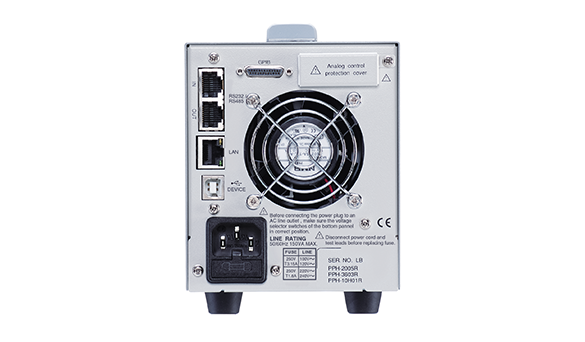

除了电压、电流、功率量测外，PPX系列也支持温度量测，搭配K Type Thermocouple, 可以量测温度范围从-200到+1372℃。支持的标准通讯界面包括USB, LAN, RS-232, RS-485以及选配界面GPIB.
产品特性
• 通信接口：USB, LAN
• PPX系列提供Test Sequence功能，此功能可由用户自行定义输出波形，由使用者任意编辑，并设定各步骤之电压爬升或下降时间及电压维持的时间
• 除了电压、电流、功率量测外，PPX系列也支持温度量测，搭配K Type Thermocouple, 可以量测温度范围从-200到+1372℃
• 支持的标准通讯界面包括USB, LAN, RS-232, RS-485以及选配界面GPIB.
典型应用
• 研发实验室的芯片、模块供电与功耗分析
• 电源模块的老化测试与负载特性验证
• 电池充放电测试与容量评估
• 产线自动化供电与程控测试
• 新能源（光伏/储能/电动汽车）部件的供电与回馈测试
型号与配置
• 型号 直流输出
• 型号 输出电压 · PPX-1005 10.000V · PPX-2002 20.000V · PPX-2005 20.000V · PPX-3601 36.000V · PPX-3603 36.000V · PPX-10H01 100.00V
• 型号 输出电流 · PPX-1005 5.0000A · PPX-2002 2.0000A · PPX-2005 5.0000A · PPX-3601 1.0000A · PPX-3603 3.0000A · PPX-10H01 1.0000A
• 型号 输出功率 · PPX-1005 50W · PPX-2002 40W · PPX-2005 100W · PPX-3601 36W · PPX-3603 108W · PPX-10H01 100W
• 型号 定电压操作
• 型号 电源调节率 · PPX-2002 ±(0.01% of setting + 1mV) · PPX-2005 ±(0.01% of setting + 1mV) · PPX-3601 ±(0.01% of setting + 1mV) · PPX-3603 ±(0.01% of setting + 3mV) · PPX-10H01 ±(0.01% of setting + 3mV)
• 型号 负载调节率 · PPX-2002 ±(0.01% of setting + 2mV) · PPX-2005 ±(0.01% of setting + 2mV) · PPX-3601 ±(0.01% of setting + 3mV) · PPX-3603 ±(0.01% of setting + 3mV) · PPX-10H01 ±(0.01% of setting + 4mV)
• 型号 瞬间恢复时间 *1 · PPX-2002 <50us · PPX-2005 <100us
• 型号 纹波&噪声 · PPX-1005 (Vrms*2/ Vpp*3) · PPX-2002 0.35mVrms/<6mV Vpp · PPX-2005 0.5mVrms/<8mV Vpp · PPX-3601 0.5mVrms/<8mV Vpp · PPX-3603 0.8mVrms/<10mV Vpp · PPX-10H01 0.8mVrms/<10mV Vpp
• 型号 上升时间*4 · PPX-1005 Rated load · PPX-2002 20ms · PPX-2005 50ms · PPX-3601 100ms
• 型号 No load · PPX-1005 20ms · PPX-2002 50ms · PPX-2005 100ms
• 型号 下降时间*5 · PPX-1005 Rated load · PPX-2002 10ms · PPX-2005 20ms · PPX-3601 50ms
• 型号 No load · PPX-1005 100ms · PPX-2002 150ms · PPX-2005 250ms
• 型号 设定范围 (105%) · PPX-2002 0V～10.5V · PPX-2005 0V ～ 21.0V · PPX-3601 0V ～21.0V · PPX-3603 0V ～ 37.8V · PPX-10H01 0V～37.8V
• 型号 设定分辨率 · PPX-2002 0.2mV · PPX-2005 0.5mV · PPX-3601 0.5mV · PPX-3603 1mV · PPX-10H01 1mV
• 型号 设定准确度 (23℃±5℃) · PPX-2002 ±(0.03% of setting + 3mV) · PPX-2005 ±(0.03% of setting + 5mV) · PPX-3601 ±(0.03% of setting + 5mV) · PPX-3603 ±(0.03% of setting + 8mV) · PPX-10H01 ±(0.03% of setting + 8mV)
• 型号 线路补偿电压 (single line) · PPX-2002 1V · PPX-2005 3V
• 型号 温度系数 (TYP.) · PPX-2002 100 ppm/℃
• 型号 定电流操作
• 型号 电源调节率 · PPX-2002 ±(0.02% of setting + 250uA) · PPX-2005 ±(0.02% of setting + 100uA) · PPX-3601 ±(0.02% of setting + 250uA) · PPX-3603 ±(0.02% of setting + 50uA) · PPX-10H01 ±(0.02% of setting + 150uA)
• 型号 负载调节率 · PPX-2002 ±(0.02% of setting + 250uA) · PPX-2005 ±(0.02% of setting + 100uA) · PPX-3601 ±(0.02% of setting + 250uA) · PPX-3603 ±(0.02% of setting + 50uA) · PPX-10H01 ±(0.02% of setting + 150uA)
• 型号 纹波&噪声 · PPX-1005 (Arms*2) · PPX-2002 2mA · PPX-2005 1mA · PPX-3601 2mA · PPX-3603 400uA · PPX-10H01 1mA
• 型号 设定范围 (105%) · PPX-2002 0A ～ 5.25A · PPX-2005 0A～ 2.1A · PPX-3601 0A～ 5.25A · PPX-3603 0A ～ 1.050A · PPX-10H01 0A～ 3.15A
• 型号 设定分辨率 · PPX-2002 0.1mA · PPX-2005 0.05mA · PPX-3601 0.1mA · PPX-3603 0.02mA · PPX-10H01 0.1mA
• 型号 设定准确度 (23℃±5℃) · PPX-2002 ±(0.05% of setting + 3.0mA) · PPX-2005 ±(0.05% of setting + 1.0mA) · PPX-3601 ±(0.05% of setting + 3.0mA) · PPX-3603 ±(0.05% of setting + 0.5mA) · PPX-10H01 ±(0.05% of setting + 1.5mA)
• 型号 温度系数 (TYP.) · PPX-2002 200 ppm/℃
• 型号 测量与显示
• 型号 电压档位 · PPX-1005 H · PPX-2002 10.000V · PPX-2005 20.000V · PPX-3601 20.000V · PPX-3603 36.000V · PPX-10H01 36.000V
• 型号 L · PPX-1005 1.0000V · PPX-2002 2.0000V · PPX-2005 2.0000V · PPX-3601 3.6000V · PPX-3603 3.6000V · PPX-10H01 10.000V
• 型号 电流档位 · PPX-1005 H · PPX-2002 5.0000A · PPX-2005 2.0000A · PPX-3601 5.0000A · PPX-3603 1.0000A · PPX-10H01 3.0000A
• 型号 M · PPX-1005 500.00mA · PPX-2002 200.00mA · PPX-2005 500.00mA · PPX-3601 100.00mA · PPX-3603 300.00mA · PPX-10H01 100.00mA
• 型号 L · PPX-1005 50.000mA · PPX-2002 20.000mA · PPX-2005 50.000mA · PPX-3601 10.000mA · PPX-3603 30.000mA · PPX-10H01 10.000mA
• 型号 LL · PPX-1005 5.0000mA · PPX-2002 2.0000mA · PPX-2005 5.0000mA · PPX-3601 1.0000mA · PPX-3603 3.0000mA · PPX-10H01 1.0000mA
• 型号 测量分辨率 · PPX-1005 电压(H) · PPX-2002 1mV · PPX-2005 10mV
• 型号 电压(L) · PPX-1005 0.1mV · PPX-2002 1mV
• 型号 电流(H) · PPX-1005 0.1mA · PPX-2002 0.1mA
• 型号 电流(M) · PPX-1005 0.01mA · PPX-2002 0.01mA
• 型号 电流(L) · PPX-1005 0.001mA · PPX-2002 0.001mA
• 型号 电流(LL) · PPX-1005 0.0001mA · PPX-2002 0.0001mA
• 型号 测量准确度 · PPX-1005 电压(H/L) · PPX-2002 ±(0.03% of rdg +2mV) · PPX-2005 ±(0.03% of rdg +4mV) · PPX-3601 ±(0.03% of rdg + 5mV) · PPX-3603 ±(0.03% of rdg + 6mV) · PPX-10H01 ±(0.03% of rdg + 8mV)
• 型号 温度系数*6 (TYP.) · PPX-1005 100 ppm/℃
• 型号 电流(H/M) · PPX-1005 ±(0.05% of rdg + 2.5mA) · PPX-2002 ±(0.05% of rdg + 1.0mA) · PPX-2005 ±(0.05% of rdg + 2.5mA) · PPX-3601 ±(0.05% of rdg + 0.4mA) · PPX-3603 ±(0.05% of rdg + 1.2mA) · PPX-10H01 ±(0.05% of rdg + 1.0mA)
• 型号 电流(L/LL) · PPX-1005 ±(0.1% of rdg + 40uA) · PPX-2002 ±(0.1% of rdg + 24uA) · PPX-2005 ±(0.1% of rdg + 40uA) · PPX-3601 ±(0.1% of rdg + 16uA) · PPX-3603 ±(0.1% of rdg + 28uA) · PPX-10H01 ±(0.1% of rdg + 24uA)
• 型号 温度系数*6 (TYP.) · PPX-1005 200 ppm/℃
• 型号 温度测量
• 型号 温度范围 (K-Type 热电偶) · PPX-1005 范围 · PPX-2002 -200℃~+1372℃
• 型号 分辨率 · PPX-1005 0.25℃
• 型号 准确度 · PPX-1005 ±(0.5% + 2℃)
• 型号 保护功能
• 型号 过电压保护(OVP) · PPX-1005 运作 · PPX-2002 Turns the output off, displays OVP and lights ALARM
• 型号 设定范围 · PPX-1005 0.5V ～ 11.0V · PPX-2002 1.0V ～22.0V · PPX-2005 1.0V ～ 22.0V · PPX-3601 1.8V ～ 39.6V · PPX-3603 1.8V～ 39.6V · PPX-10H01 5.0V～ 110.0V
• 型号 (5% to 110% of the rated output voltage)
• 型号 设定准确度 · PPX-1005 ±(1% of rating)
• 型号 过电流保护(OCP) · PPX-1005 运作 · PPX-2002 Turns the output off, displays OCP and lights ALARM
• 型号 设定范围 · PPX-1005 0.25A ～ 5.5A · PPX-2002 0.1A ～ 2.2A · PPX-2005 0.25A～5.5A · PPX-3601 0.05A ～ 1.1A · PPX-3603 0.15A～ 3.3A · PPX-10H01 0.05A～ 1.1A
• 型号 (5% to 110% of the rated output current)
• 型号 设定准确度 · PPX-1005 ±(1% of rating)
• 型号 过温度保护(OTP) · PPX-1005 运作 · PPX-2002 Turns the output off, displays OTP and lights ALARM
• 型号 其它
• 型号 通信接口 · PPX-1005 LAN · PPX-2002 MAC Address, DNS IP Address, User Password, Gateway IP Address, Instrument IP Address, Subnet Mask
• 型号 USB · PPX-1005 Type A: Host, Type B: Slave, Speed: 1.1/2.0, USB-CDC
• 型号 RS-232/RS-485 · PPX-1005 Complies with the EIA-RS-232/RS-485 specifications (excluding the connector)
• 型号 输入电压范围*7 · PPX-1005 100Vac / 120Vac / 220Vac / 240Vac(±10%), 50Hz / 60Hz, single phase
• 型号 输入频率范围 · PPX-1005 47Hz ～ 63Hz
• 型号 输入最大峰值电流 · PPX-1005 25Amax or less · PPX-2002 20Amax or less · PPX-2005 30Amax or less · PPX-3601 35Amax or less · PPX-3603 40Amax or less · PPX-10H01 30Amax or less
• 型号 视在功率 · PPX-1005 200VA · PPX-2002 150VA · PPX-2005 300VA · PPX-3601 150VA · PPX-3603 300VA · PPX-10H01 300VA
• 型号 操作温度 · PPX-1005 0˚C ～40˚C
• 型号 储存温度 · PPX-1005 -20˚C to 70˚C
• 型号 操作湿度 · PPX-1005 20% to 80% RH; No condensation
• 型号 储存湿度 · PPX-1005 20% to 85% RH; No condensation
• 型号 尺寸 (mm) & 重量 · PPX-1005 107(W)×124(H)×313(D) (not including protrusions)，Approx. 5.5kg
• 型号 *1. 负载从额定输出电流的50%变为100%时，输出电压恢复到额定输出±（0.1%+10mV）范围内的时间。
• 型号 *2. 测量频率带宽为5 Hz至1 MHz。
• 型号 *3. 测量频率带宽为10 Hz至20 MHz。
• 型号 *4. 额定输出电压的10%~90%，带额定电阻负载。
• 型号 *5. 额定输出电压的90%~10%，带额定电阻负载。
• 型号 *6. 温度系数：预热30分钟后。
• 型号 *7. 在将电源插头连接到交流电源插座之前，请确保底部面板的电压选择开关处于正确位置。 连接到错误的交流线路电压可能会损坏仪表。
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 PPX 详细指标页。
onetest仪器资源库 · 固纬电子 PPX 最高60~150V 最大电流0至10A 直流电源
固纬 GW Instek
PPX系列（PPX-3601,PPX-1005,PPX-2002,PPX-2005,PPX-3603,PPX-10H01） 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• GTL-258：GPIB Cable, 2000mm
• GTL-259：RS-232 Cable with DB9 Connector to RJ45
• GTL-260：RS-485 Cable with DB9 Connector to RJ45
• GTL-262：RS-485 slave cable
• GTL-246：USB Cable(USB 2.0 Type A-Type B Cable, 4P
• GTL-205A：Temperature probe Adapter (thermal coupling, K-Type), about 1000mm
• GRA-441-J：Rack for PPX Series(JIS)
• GRA-441-E：Rack for PPX Series(EIA)
• PPX-G GPIB：Interface(factory installed)
