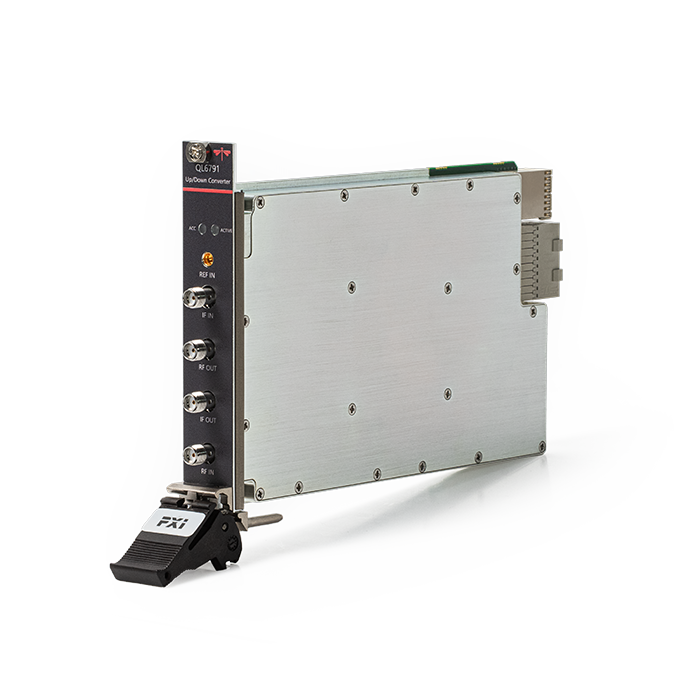

QL6791是一款单槽PXIe架构用于扩展频率的仪器，具有较强的通用性。

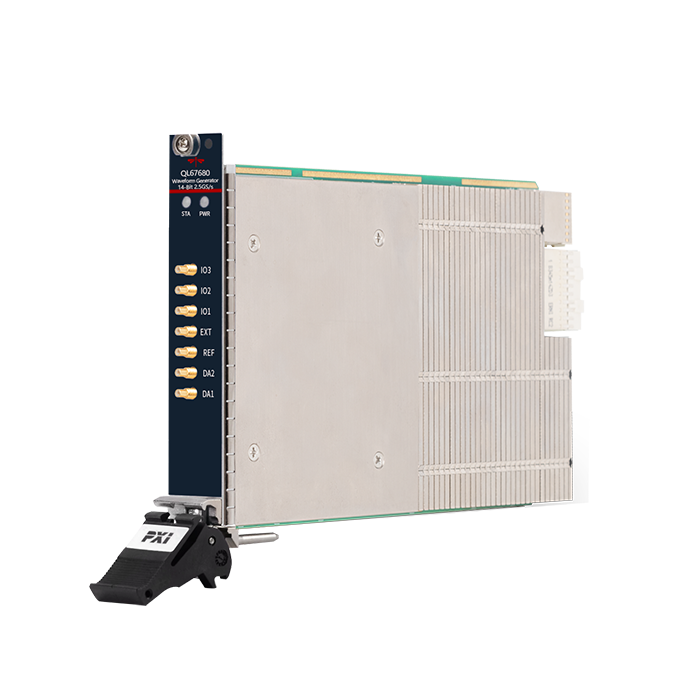

QL67680提供2路同步模拟输出通道，14bit分辨率，每通道最高采样率可达2.5GS/s，适用于多种波形生成与信号处理场景，如信号产生、数据回放。

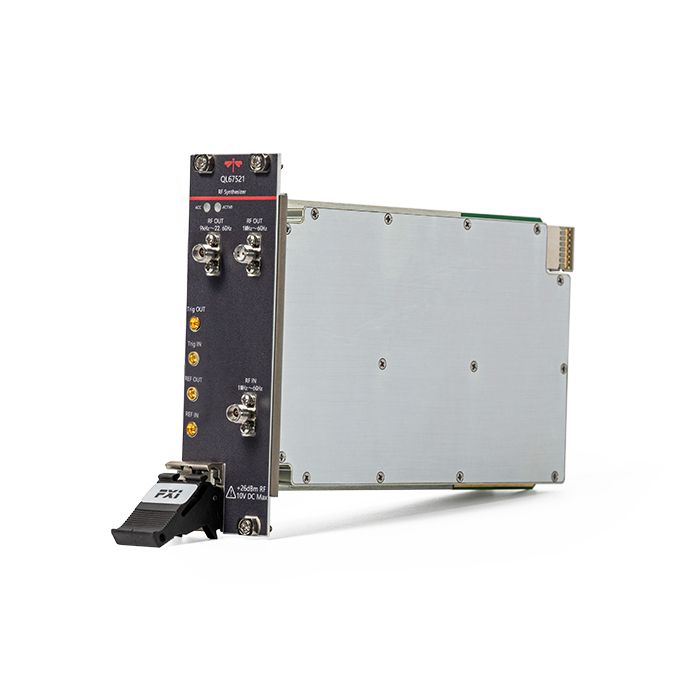

QL67521是一款标准PXIe模块化频率源产品，具有频率覆盖范围宽、频谱纯度高、输出功率范围大等特点，可作为宽带接收机和发射机的本振源使用，也可作为基带产品中高速AD/DA的参考信号。
- «
- 1
- »
QL67540 4通道L波段接收机 200MHz瞬时带宽|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

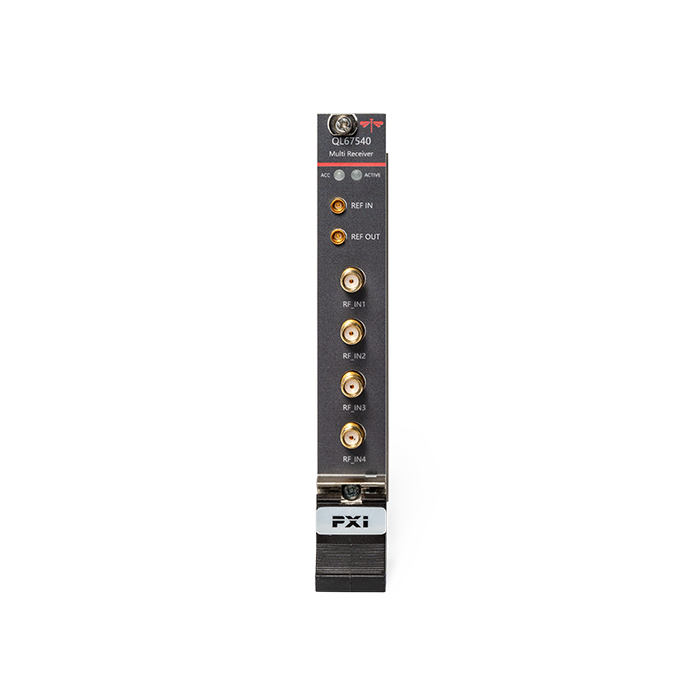

QL67540 L波段接收机
L波段接收机 · 4通道 · 200MHz瞬时带宽
产品简介
QL67540是包含4个独立调谐通道的接收机，该产品采用单槽PXIe结构设计，具有小巧灵活的结构特点，同时具有L波段信号同步采集分析功能，可应用于无线电监测、侦查及无线频谱管理，还可直接作为频谱分析仪的前端组件。
核心参数
• 频率调谐范围：950MHz～2150MHz
• 频率接收范围：850MHz～2250MHz
• 瞬时带宽：200MHz
• 本振调谐步进：1Hz
• 调谐时间：≤400us
• 频率稳定度：±0.1ppm
• 相位噪声：-104dBc/Hz @10kHz 中心频率1GHz
• 射频输入幅度范围：-100dBm～-40dBm，1dB步进
功能与特点
• 支持4个独立调谐通道的信号采集分析
• 最高200MHz瞬时带宽
• 小于±3° 的相位一致性
• 单槽PXI Express结构设计
型号与选件
• 主型号：QL67540
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
机械与环境规格
• 尺寸：20.3mm（宽）×130.0mm（高）×210.7mm（深）
• 重量：≤ 1.0kg
• 工作温度：0℃～50℃（槽冷却≥58W时）
• 存储温度：-40℃ ~ 70℃
• 相对湿度：20% ~ 90%，无凝结
典型应用场景
• 应用于无线电监测、侦查及无线频谱管理
资源下载
• QL67540 详细指标见 QL67540 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67540 L波段接收机 详细指标
L波段接收机 · 4通道 · 200MHz瞬时带宽
QL67540是包含4个独立调谐通道的接收机，该产品采用单槽PXIe结构设计，具有小巧灵活的结构特点，同时具有L波段信号同步采集分析功能，可应用于无线电监测、侦查及无线频谱管理，还可直接作为频谱分析仪的前端组件。
主要特点：支持4个独立调谐通道的信号采集分析；最高200MHz瞬时带宽；小于±3° 的相位一致性；单槽PXI Express结构设计。
详细指标
• 频率调谐范围：950MHz～2150MHz
• 频率接收范围：850MHz～2250MHz
• 瞬时带宽：200MHz
• 本振调谐步进：1Hz
• 调谐时间：≤400us
• 频率稳定度：±0.1ppm
• 相位噪声：-104dBc/Hz @10kHz 中心频率1GHz
• 射频输入幅度范围：-100dBm～-40dBm，1dB步进
• 通道幅度一致性：≤±0.5dB
• 通道相位一致性：≤±3°
• 通道隔离度：≥50dB
• AD有效位：≥12位
• 参考输入/输出：10MHz，5dBm±2dB
• 输入通道：4
机械与环境规格
• 尺寸：20.3mm（宽）×130.0mm（高）×210.7mm（深）
• 重量：≤ 1.0kg
• 工作温度：0℃～50℃（槽冷却≥58W时）
• 存储温度：-40℃ ~ 70℃
• 相对湿度：20% ~ 90%，无凝结
选型配置
• 主型号：QL67540
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67540 产品介绍见 QL67540 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
