QL67521 9kHz至6GHz微波本振源 -80dBm至+25dBm|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

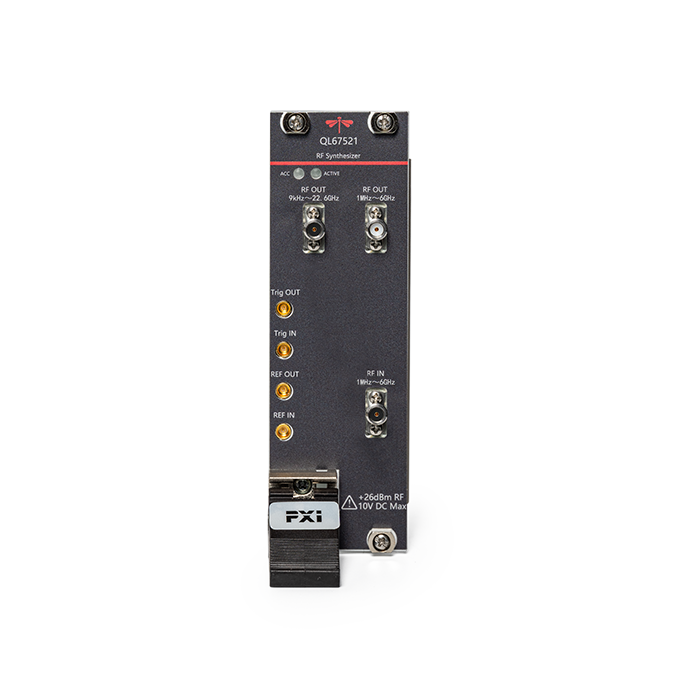

QL67521 微波本振源
微波本振源 · 9kHz至6GHz · -80dBm至+25dBm
产品简介
QL67521是一款标准PXIe模块化频率源产品，具有频率覆盖范围宽、频谱纯度高、输出功率范围大等特点，可作为宽带接收机和发射机的本振源使用，也可作为基带产品中高速AD/DA的参考信号。广泛适用于基于PXI构建的RF测试系统、ADC测试系统等场景
核心参数
• 频率范围：9kHz～6GHz
• 频率分辨率：0.001Hz
• 频率稳定度：≤±5×10-9/日（24h老化后），设计保证
• 幅度范围：-80dBm～+25dBm（1MHz≤fout≤5GHz）；-80dBm～+22dBm（5GHz＜fout≤6GHz）
• 幅度设置分辨l率：0.01dB
• 幅度准确度：≤±0.5dB（-10dBm＜Pout≤+25dBm）（1MHz≤fout≤6GHz）；≤±1dB（-80dBm≤Pout≤-10dBm）（1MHz≤fout≤6GHz）
• 幅度稳定时间：≤5ms（-5dBm～+25dBm范围内任意切换，-80dBm～-5dBm范围内任意切换）
• 非谐波杂散抑制：≤-70dBc（典型值），≤-68dBc（最大值）
功能与特点
• 宽频带、小步进、功率可调
• 低相噪、低杂散、频谱纯度高
• 支持外参输入和内参输出
型号与选件
• 主型号：QL67521
• 最大频率：6G：6GHz
• 温度等级：√C: 商业等级(0℃~40℃) I：定制宽温
机械与环境规格
• 尺寸：40.6mm(宽)×130.0mm(高)×210.7mm(深)
• 重量：≤2kg
• 工作温度：0℃~40℃
• 存储温度：-40℃~70°C
• 相对湿度：20%~90%，无凝结
典型应用场景
• 适用于基于PXI构建的RF测试系统、ADC测试系统等场景
资源下载
• QL67521 详细指标见 QL67521 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67521 微波本振源 详细指标
微波本振源 · 9kHz至6GHz · -80dBm至+25dBm
QL67521是一款标准PXIe模块化频率源产品，具有频率覆盖范围宽、频谱纯度高、输出功率范围大等特点，可作为宽带接收机和发射机的本振源使用，也可作为基带产品中高速AD/DA的参考信号。广泛适用于基于PXI构建的RF测试系统、ADC测试系统等场景
主要特点：宽频带、小步进、功率可调；低相噪、低杂散、频谱纯度高；支持外参输入和内参输出。
详细指标
• 频率范围：9kHz～6GHz
• 频率分辨率：0.001Hz
• 频率稳定度：≤±5×10-9/日（24h老化后），设计保证
• 幅度范围：-80dBm～+25dBm（1MHz≤fout≤5GHz）；-80dBm～+22dBm（5GHz＜fout≤6GHz）
• 幅度设置分辨l率：0.01dB
• 幅度准确度：≤±0.5dB（-10dBm＜Pout≤+25dBm）（1MHz≤fout≤6GHz）；≤±1dB（-80dBm≤Pout≤-10dBm）（1MHz≤fout≤6GHz）
• 幅度稳定时间：≤5ms（-5dBm～+25dBm范围内任意切换，-80dBm～-5dBm范围内任意切换）
• 非谐波杂散抑制：≤-70dBc（典型值），≤-68dBc（最大值）
• 谐波抑制：≤-30dBc（输出功率≤10dBm）（1MHz≤fout≤6GHz）
• 相位噪声：≤-139dBc/Hz@10kHz，at 1GHz
• 输出关断抑制比：≤-100dBc（Pout=10dBm的条件下测试）
• 脉冲宽度（内部脉冲）：100ns～100ms（fout≥100MHz，ALC OFF），设置精度10ns
• 脉冲周期（内部脉冲）：200ns～200ms（fout≥100MHz，ALC OFF)，设置精度10ns
• 输出阻抗：50Ω
• 连接器类型：SMA-K
机械与环境规格
• 尺寸：40.6mm(宽)×130.0mm(高)×210.7mm(深)
• 重量：≤2kg
• 工作温度：0℃~40℃
• 存储温度：-40℃~70°C
• 相对湿度：20%~90%，无凝结
选型配置
• 主型号：QL67521
• 最大频率：6G：6GHz
• 温度等级：√C: 商业等级(0℃~40℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67521 产品介绍见 QL67521 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
