QL6791 1.4GHz至8.5GHz扩频模块|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

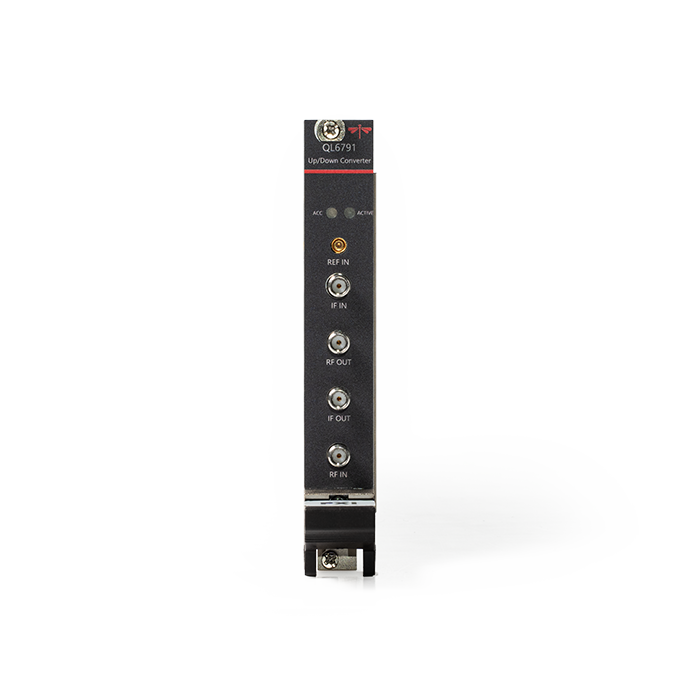

QL6791 扩频模块
扩频模块 · 1.4GHz至8.5GHz
产品简介
QL6791是一款单槽PXIe架构用于扩展频率的仪器，具有较强的通用性。产品具有收发特性，具有电源、锁定状态监控指示灯，便于监控产品状态，可广泛应用于频率拓展。
核心参数
• 输入信号频率范围：1.4GHz～3.5GHz
• 输出信号频率范围：6GHz～8.5GHz
• 射频输出1dB压缩点：≥10dBm
• 输入信号频率范围：6GHz～8.5GHz
• 输出信号频率范围：1.4GHz～3.5GHz
• 中频输出1dB压缩点：≥10dBm
功能与特点
• 支持旁路输出
• 可对射频信号进行频率变换
• 可对信号的谐波分量进行下变频预处理
• 可进行外参考同步
• 可通过配套软件进行基本参数设置和状态查询等
型号与选件
• 主型号：QL6791
• 温度等级：√C: 商业等级(0℃~40℃) I：定制宽温
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤1.0kg
• 工作温度：0℃~40℃
• 存储温度：-40℃~70°C
• 相对湿度：5%~95%，无凝结
典型应用场景
• 应用于频率拓展
资源下载
• QL6791 详细指标见 QL6791 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL6791 扩频模块 详细指标
扩频模块 · 1.4GHz至8.5GHz
QL6791是一款单槽PXIe架构用于扩展频率的仪器，具有较强的通用性。产品具有收发特性，具有电源、锁定状态监控指示灯，便于监控产品状态，可广泛应用于频率拓展。
主要特点：支持旁路输出；可对射频信号进行频率变换；可对信号的谐波分量进行下变频预处理；可进行外参考同步；可通过配套软件进行基本参数设置和状态查询等。
详细指标
扩频模式发射部分基本参数
• 输入信号频率范围：1.4GHz～3.5GHz
• 输出信号频率范围：6GHz～8.5GHz
• 射频输出1dB压缩点：≥10dBm
扩频模式接收部分基本参数
• 输入信号频率范围：6GHz～8.5GHz
• 输出信号频率范围：1.4GHz～3.5GHz
• 中频输出1dB压缩点：≥10dBm
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤1.0kg
• 工作温度：0℃~40℃
• 存储温度：-40℃~70°C
• 相对湿度：5%~95%，无凝结
选型配置
• 主型号：QL6791
• 温度等级：√C: 商业等级(0℃~40℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL6791 产品介绍见 QL6791 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
