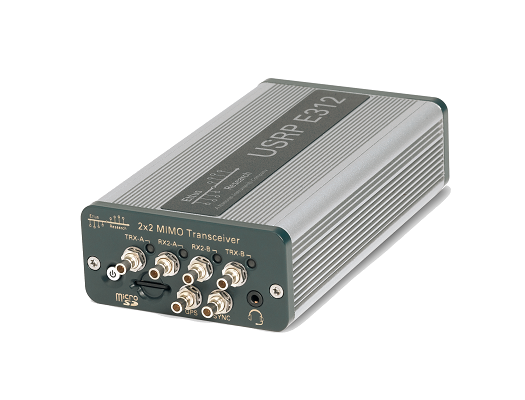

USRP E312 70MHz 至6GHz电池供电模块式软件无线电设备|Ettus

内嵌3200mAh锂电池频率覆盖70 MHz - 6 GHz高达56MHz信号带宽2x2 MIMO收发器收发链路都有预选滤波器组双核ARM Cortex A9 – 886 MHz处理器，Xilinx Zynq 7020 SoC FPGA1GB DDR3 RAM for ARM CPUs，512 MB DDR3 RAM for FPGA Logic从FPGA到ARM处理器的采样率最高支持10MS/s支持使用PPS时钟参考同步集成全球定位GPS系统接收器内置9轴惯性测量单元以太网和USB接口尺寸：133 x 68 x 32 mm　重量：446 g内置OpenEmbedded操作系统支持开源UHD3.9.2或者更新版本的驱动以及API接口支持RFNoC的FPGA开发框架支持GNU Radio前面板的音频接口已经取消

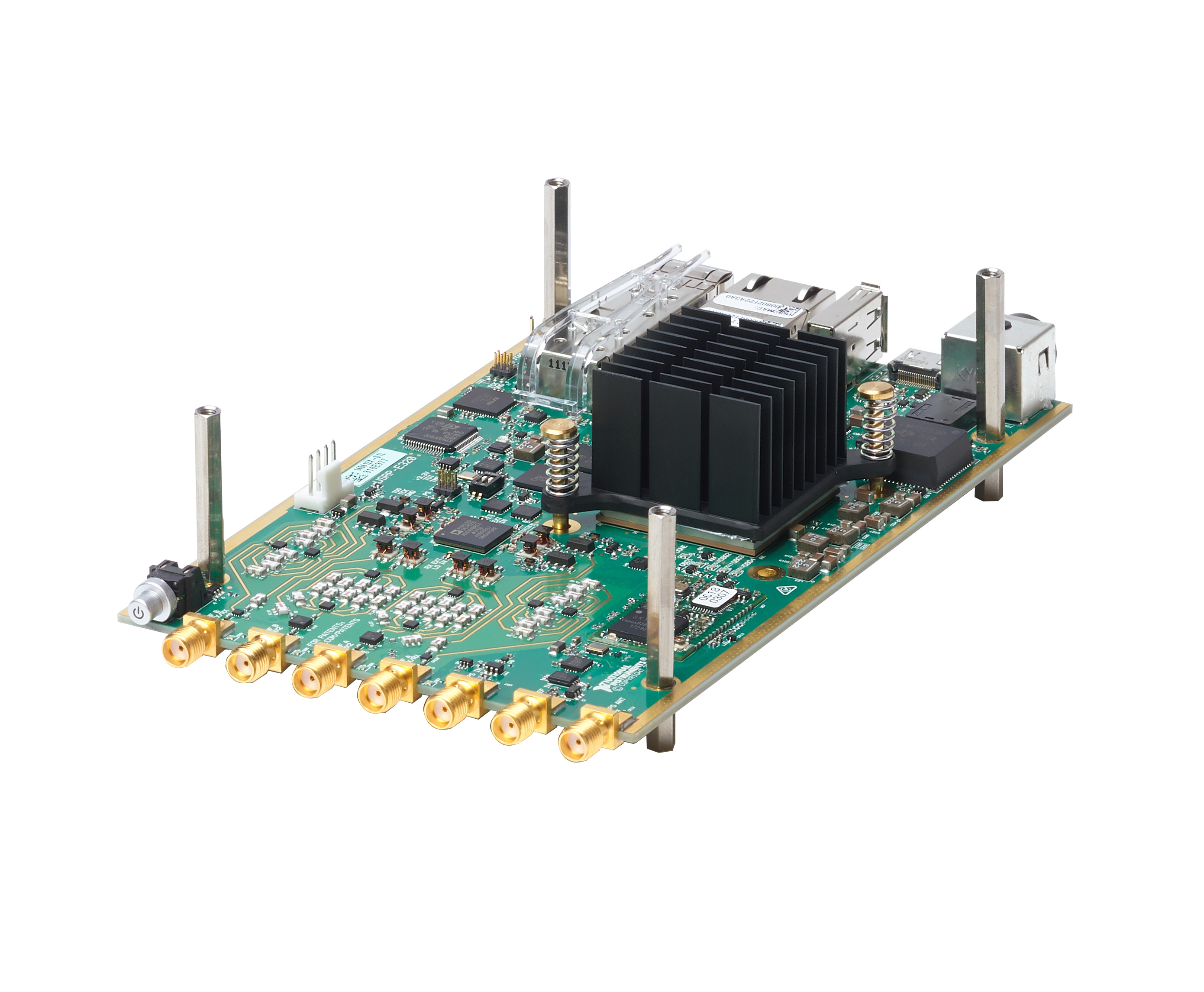

USRP E320(BOARD ONLY) 70MHz 至6GHz嵌入式板卡软件无线电设备|Ettus

单平面PCB远程管理能力独立（嵌入式）或基于主机（网络流）操作宽频率范围：70 MHz 至 6 GHz瞬时带宽高达 56 MHzRX、TX 滤波器组Xilinx Zynq-7045 SoC双核 ARM Cortex-A9 800 MHz CPU，带 1 GB DDR3 RAM具有 2 GB DDR3 RAM 的 7 系列 FPGA1 个 SFP+ 端口（1 个千兆以太网、10 个千兆以太网、Aurora）1 个 RJ45 端口（1 GbE）时钟参考PPS时间参考内置GPSDO1 个 A 型 USB 主机端口1 个微型 USB 端口（串行控制台，JTAG）可信平台模块 v1.2[1]看门狗定时器开放式嵌入式 LinuxUSRP 硬件驱动程序™ （UHD）开源软件 API 版本 3.14.0 或更高版本RF 片上网络（RFNoC™） FPGA 开发框架Xilinx Vivado 2017.4 Design Suite（不含许可证）GNU Radio支持由 Ettus Research™ 通过 GR-UHD（由 GNU Radio 分发的 UHD 接口）维护

USRP E320 70MHz 至6GHz嵌入式软件无线电设备|Ettus (在产)

被动式冷却外壳

远程管理能力

独立（嵌入式）或基于主机（网络流）操作

宽频率范围：70 MHz 至 6 GHz

瞬时带宽高达 56 MHz

RX、TX 滤波器组

Xilinx Zynq-7045 SoC

双核 ARM Cortex-A9 800 MHz CPU，带 1 GB DDR3 RAM

具有 2 GB DDR3 RAM 的 7 系列 FPGA

1 个 SFP+ 端口（1 个千兆以太网、10 个千兆以太网、Aurora）

1 个 RJ45 端口（1 GbE）

时钟参考

PPS时间参考

内置GPSDO

1 个 A 型 USB 主机端口

1 个微型 USB 端口（串行控制台，JTAG）

可信平台模块 v1.2 [1]

看门狗定时器

开放式嵌入式 Linux

USRP 硬件驱动程序™ （UHD）开源软件 API 版本 3.14.0 或更高版本

RF 片上网络（RFNoC™） FPGA 开发框架

Xilinx Vivado 2017.4 Design Suite（不含许可证）

GNU Radio 支持由 Ettus Research™ 通过 GR-UHD（由 GNU Radio 分发的 UHD 接口）维护

参考价格： 8,582.00 美元

厂家：Ettus Research （收录28个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

概述

与USRP E31x器件相比，USRP E320提供的FPGA资源是USRP E31x器件的四倍，从而为嵌入式软件定义无线电带来了性能。USRP E320 还引入了流式处理、同步、集成、故障恢复和远程管理功能方面的改进。该现场可部署SDR继续使用ADI公司灵活的2×2 MIMO AD9361收发器，该收发器覆盖70 MHz至6 GHz频率，并提供高达56 MHz的瞬时带宽。

USRP E320 提供纯 3U 板和全封闭外形两种型号。USRP E320 的紧凑尺寸非常适合作为便携式移动无线电部署或安装在无人驾驶的 ariel 车辆上。

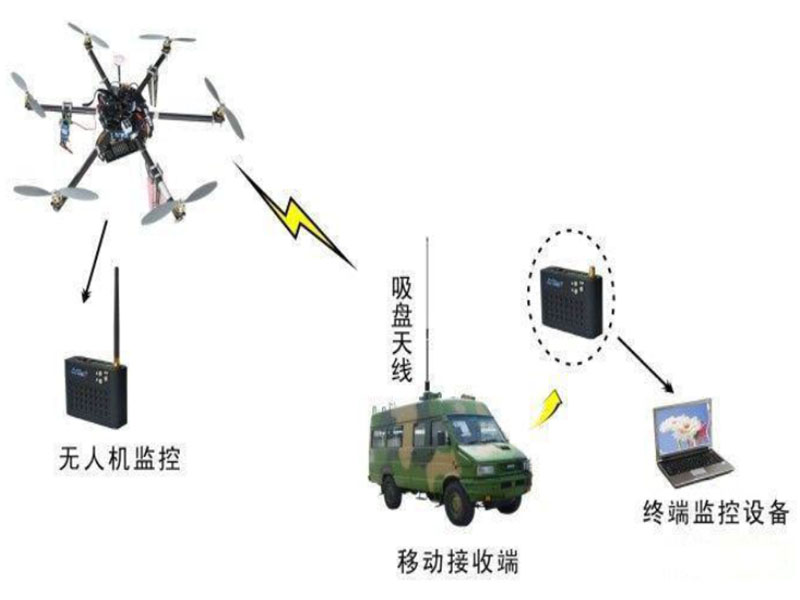

开源 USRP 硬件驱动程序（UHD） API 和射频片上网络（RFNoC） FPGA 开发框架减少了软件开发工作，并与各种行业标准工具（如 GNU Radio）集成。用户可以快速原型设计并可靠地部署各种SDR应用的设计，如频谱监测和分析、基站和UE仿真、移动无线电和无人机通信/检测。

基带处理器

基带处理器使用 Xilinx Zynq-7045 SoC 提供用于实时和低延迟处理的大型用户可编程 FPGA，以及用于独立操作的双核 ARM CPU。用户可以将应用程序直接部署到预安装的嵌入式 Linux 操作系统上，或使用 1 Gb 以太网、10 Gb 以太网和 Aurora 等高速接口将示例流式传输到主机。

同步

USRP E320 具有灵活的同步架构，支持传统的 SDR 同步方法，如时钟参考、PPS 时间参考和 GPSDO，从而实现高通道数 MIMO 系统。

受信任的平台模块（TPM）

USRP E320 包括一个可信平台模块，用于启用文件加密等安全功能。由于一些国家/地区对具有 TPM（可信平台模块）组件的产品存在产品合规性限制，因此 USRP E320 有两种变体：

带 TPM 的标准型号（PN 786189-01)
非 TPM 变体（PN 786878-01)

设备参数

参数类别	典型值	单位		参数类别	典型值	单位
射频参数	温度
IIP3 (at typical NF)	-20	dBm	工作温度范围	0 – 45	°C
输出功率	>10	dBm	存储温度范围	-40 – 85	°C
接收噪声系数	<8	dB	湿度
ADC/DAC性能和时钟	工作湿度范围	10 – 90	%
ADC 最大采样率	61.44	MS/s	存储湿度范围	5 – 95	%
ADC采样精度	12	bits	冲击和振动性能
DAC 最大采样率	61.44	MS/s	工作机械冲击测试 (根据IEC 60068-2-27进行试验符合MIL-PRF-28800F 2级限值)	30	g peak
DAC采样精度	12	bits	half-sine
上位机最大采样率	61.44	MS/s	11	ms pulse
GPSDO Frequency Stability Unlocked	0.1	ppm	工作随机振动测试 (根据IEC 60068-2-64进行试验)	5 – 500	Hz
GPSDO PPS Accuracy to UTC	<8	ns	0.3	g rms
GPSDO Holdover Stability	< +/-50 3 25	μs 小时 °C	非工作随机振动 (根据IEC 60068-2-64进行试验. 非工作试验方面超过了MIL-PRF-28800F第3类的要求)	5 – 500	Hz
供电	2.4	g rms
直流输入电压电流	10~14, 3	V, A	海拔高度
最大功耗	30	W	工作海拔高度	2000	m
