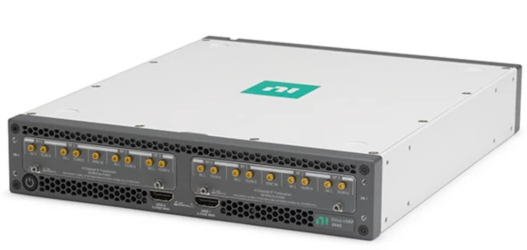

    70 MHz至6 GHz2通道USRP软件无线电设备
    通道数：8个发射通道，8个接收通道带宽：1个或者2个通道时，最大带宽1.6GHz；8个通道时，最大带宽400MHz；中频频率范围：30MHz至4GHz（中频频率和带宽的组合受奈奎斯特区和间隙影响）射频直采，高达4GSps采样率12 位 ADC、14 位 DAC支持相位相干，相位稳定性：单台设备内部通道，＜1° RMS；多台设备之间的通道，＜2°RMS发射功率：小于0dBm接收最大输入功率：10dBmFPGA：Xilinx Zynq UltraScale+ RFSoC ZU28DR-2，内置四核ARM处理器两个 QSFP28 端口（支持10 GbE、100 GbE）同步接口： 10 MHz / PPS， GPSDO， IF软件：GNU Radio，RFNoC，UHD带有2个12通道的GPIO接口，支持SPI协议
    1 2

    同厂商产品

    DC至2000MHz · 5.7dB 标称衰减 · 驻波比 1.15:1 · 50Ω 阳头转 75Ω 阴头

    USB-SA44-ABA 3GHz至6.5GHz转接与连接|Signal Hound (在产)

    20dB 衰减器 ＋ 隔直器 ＋ BNC 转 SMA 转接器 · 三件套
    参考价格 ：

    厂家：Signal Hound （收录30个产品）

    产地：美国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    Signal Hound
    USB-SA44-ABA 频谱仪附件套装
    20dB 衰减器 ＋ 隔直器 ＋ BNC 转 SMA 转接器 · 三件套
    产品简介

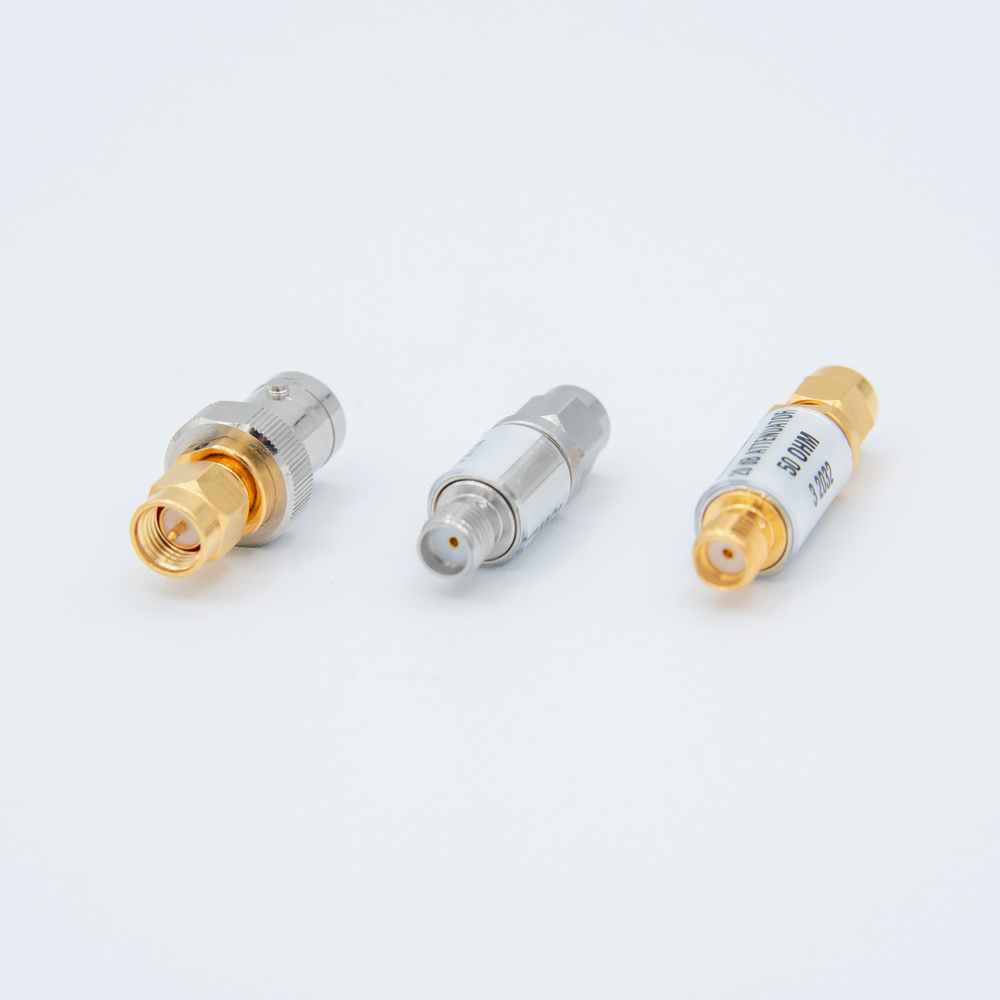

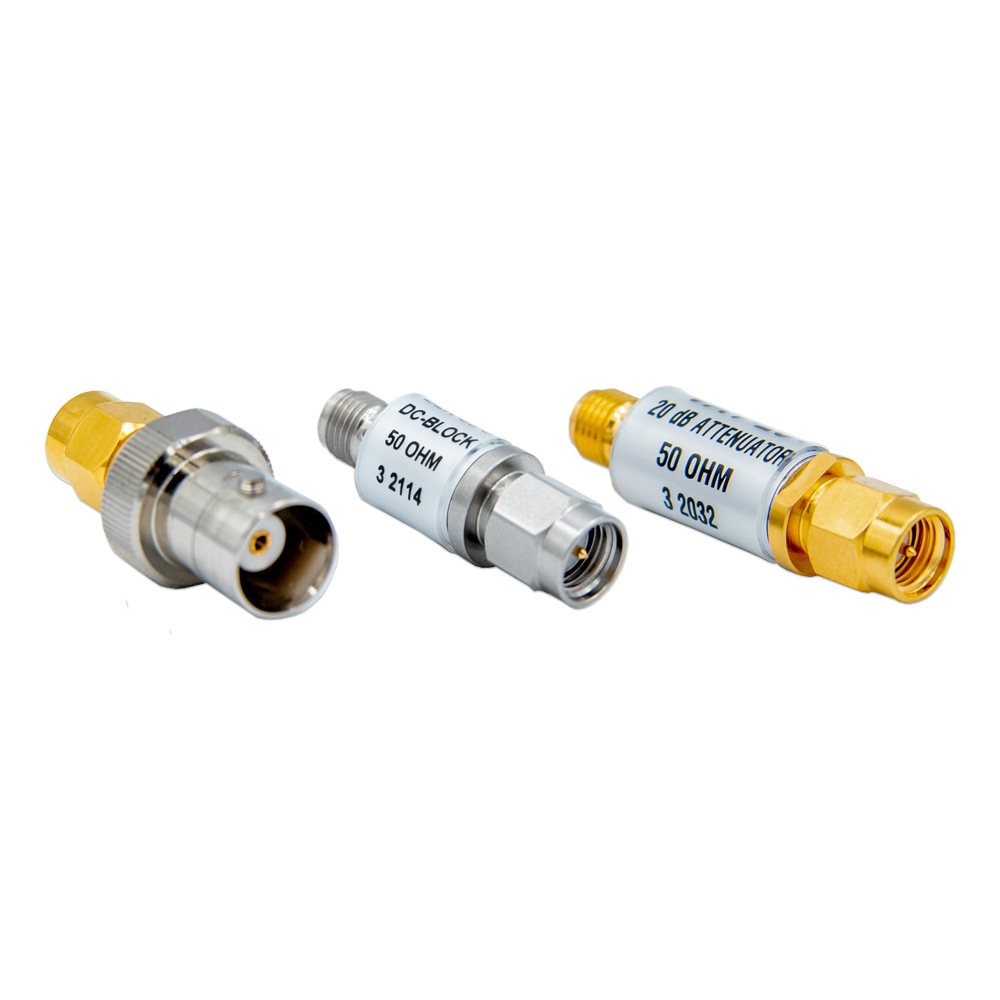

    USB-SA44-ABA 是一只三件套附件包，为 SA44B 这类 USB 频谱仪配齐最常用的三个接口件：一只 20dB 固定衰减器（VAT-20+）、
    一只隔直器（BLK-89-S+）、一只 BNC 转 SMA 转接器（SM-BF50+）。
    它的意义在于把「测大信号要衰减」「测带电端口要隔直」「接 BNC 电缆要转接」这三件最容易临时找件的事一次配好。
    Signal Hound 为旗下 USB 频谱仪配的标准附件包，由 Mini-Circuits 器件组成，用于日常测量中的电平调整、直流隔离与接口转换。
    核心参数
    • 套装内容：20dB 衰减器（VAT-20+）、隔直器（BLK-89-S+）、BNC 转 SMA 转接器（SM-BF50+）
    • 衰减器频率范围：DC至6000MHz
    • 衰减器标称值：20dB ±0.3dB
    • 衰减器功率容量：0.5W
    • 隔直器频率范围：0.1MHz至8GHz
    • 隔直器耐压：直流 50V
    • 转接器频率范围：DC至2000MHz
    • 转接器接口：SMA 阳头 至 BNC 阴头
    功能特性
    • 20dB 衰减器把强信号拉进量程
    VAT-20+ 覆盖 DC 至 6GHz，标称 20dB ±0.3dB，全频段平坦度优于 1.1dB，0.5W 功率容量。
    测发射机、基站信号时先衰减 20dB，避免前端压缩。
    • 隔直器保护前端
    BLK-89-S+ 覆盖 0.1MHz 至 8GHz，耐 50V 直流，插损在 1GHz 内仅 0.09dB，
    用于测带电端口（如天馈系统、带偏置的放大器输出）时隔离直流。
    • BNC 转 SMA 适配老接口：SM-BF50+ 为 SMA 阳头转 BNC 阴头，DC 至 2GHz，驻波比 ≤1.2:1，用来接 BNC 电缆、老式仪器或探头。
    • 三件都是标准件：三只器件均为 Mini-Circuits 常备型号，损坏后单独补件容易，不必整包更换。
    • 配套 SA44B 的系统方案：Signal Hound 官网按 SA44B 的附件包销售，与 SA44B 的 SMA 接口、USB 供电场景对应。
    应用场景
    • 强信号测量：测发射机、基站、广播信号时先衰减 20dB 再进频谱仪。
    • 带电端口测量：天馈系统、带直流偏置的放大器输出测量，用隔直器隔离直流。
    • 老设备与电缆对接：BNC 接口的电缆、探头、老仪器接入 SMA 端口。
    • 频谱仪前端保护：与限幅器配合构成「衰减 + 隔直」的双层保护。
    • 外场应急配置：一只包里三件常用件齐全，出外场不必临时找配件。
    • 教学与实验台：学生实验中最常缺的三种接口件一次配齐。
    资源下载
    以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    Signal Hound · onetest 仪器资源库





    Signal Hound
    USB-SA44-ABA 频谱仪附件套装 详细指标
    20dB 衰减器 ＋ 隔直器 ＋ BNC 转 SMA 转接器 · 三件套
    详细指标
    套装内三件器件均为 Mini-Circuits 产品，下表按器件分列关键指标，数据取自各器件官方数据手册（VAT-20+ REV. G、BLK-89+ REV. C、SM-BF50+ REV. A）。
    20dB 衰减器（VAT-20+）
    • 频率范围：DC至6000MHz
    • 阻抗：50Ω
    • 标称衰减：20dB ±0.3dB
    • 平坦度（DC至3GHz／3至5GHz／5至6GHz）：0.45dB／0.55dB／0.35dB（典型）
    • 驻波比（最大值，DC至3GHz／3至5GHz／5至6GHz）：1.20:1／1.50:1／1.30:1
    • 最大输入功率：0.5W
    • 工作温度：-45°C至+100°C
    • 接口：SMA 阴头至阳头，壳体 FF704，10g
    隔直器（BLK-89-S+）
    • 频率范围：0.1MHz至8GHz
    • 阻抗：50Ω
    • 最大直流输入电压：50V
    • 插损（0.1至100MHz／100MHz至1GHz）：0.010dB／0.10dB（典型）
    • 插损（1至4GHz／4至8GHz）：0.15dB／0.5dB（典型）
    • 回波损耗（0.1至100MHz，典型）：40dB
    • 工作温度：-55°C至+100°C
    • 接口：SMA 阴头至阳头，壳体 FF888，7g
    BNC 转 SMA 转接器（SM-BF50+）
    • 频率范围：DC至2000MHz
    • 阻抗：50Ω
    • 接口：SMA 阳头 至 BNC 阴头
    • 插损（典型）：0.05dB（DC至2GHz）
    • 驻波比（最大）：1.20:1
    • 壳体：黄铜镀镍，壳体 DJ1024，8.6g
    型号与选件
    • USB-SA44-ABA：含 VAT-20+ 衰减器、BLK-89-S+ 隔直器、SM-BF50+ 转接器各 1 只
    资源下载
    以上规格取自 Signal Hound 官网配件页与套装内各 Mini-Circuits 器件官方数据手册（VAT-20+、BLK-89+、SM-BF50+）。
