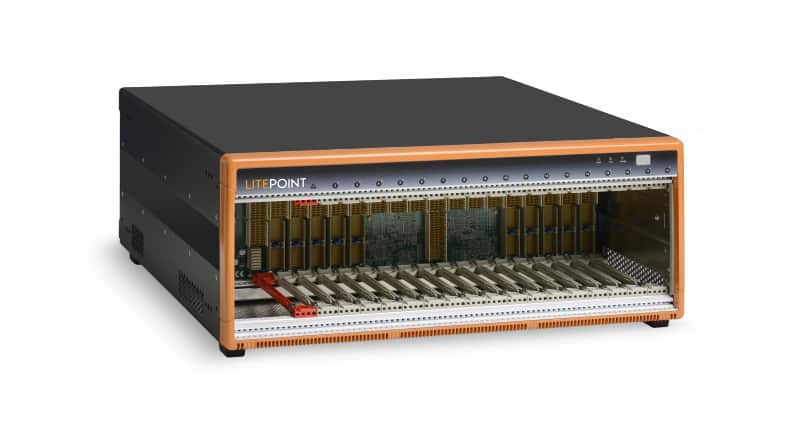

zSeries 18 槽 PXIe 机箱
18 槽 3U PXIe · 800W(55℃)· 三风扇 185.9CFM · 可组 4×4 真 MIMO
产品简介
机箱在 PXIe 系统里决定两件事:**能给多少功率**、**能装多少通道**。
18 槽版本在 55℃ 环境下仍给 **800W**,
槽位是 1 个系统槽 + 1 个系统定时槽 + 10 个混合外设槽 + 6 个 PXIe 外设槽——混合槽意味着老 PXI 模块也能插,不必为了新机箱换掉全部存量模块。
可配置的 PCIe 交换结构是它的隐藏价值:**可配成 2 链路 x8 或 4 链路 x4**。
做 4×4 真 MIMO 时,四路 VSA/VSG 各占一条链路,数据并行搬运不互相抢带宽;
做单通道大数据量采集时,改成 2×x8 更合适。

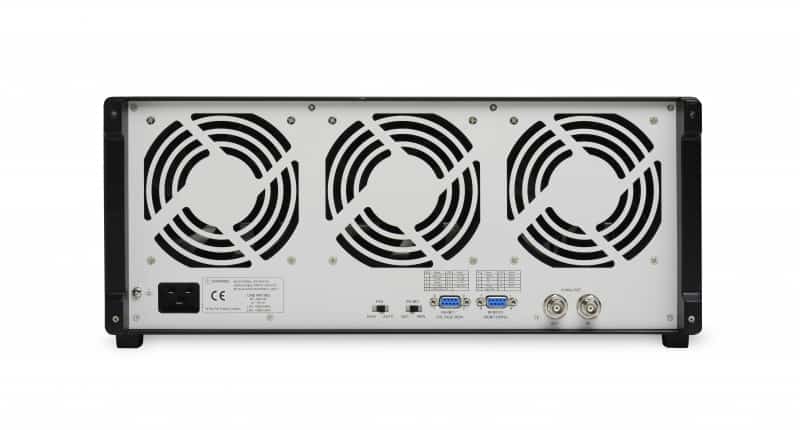

散热是三个 120mm 风扇、单扇 185.9CFM,配智能机箱管理控制器实时读风扇转速、各路电压与内部温度。
11.9kg、464×191×465mm,标准机架安装。
18 槽 3U PXI Express 机箱,zSeries 大规模测试系统的主机箱。
核心参数
• 槽位数:1 系统槽 + 1 系统定时槽 + 10 混合外设槽 + 6 PXIe 外设槽
• 总可用功率:800W(55℃ 以下)
• 交流输入:100 至 240VAC
• PCIe 交换结构:可配 2 链路 x8 或 4 链路 x4
• 散热:3 个 120mm 风扇,单扇 185.9CFM
• 尺寸:464.3mm 宽 × 191.4mm 高 × 465.3mm 深
• 重量:11.9kg
• 噪声:46.3dBA(25℃ 以下自动风扇)
• 工作温度:0℃ 至 55℃
• 相对湿度:10% 至 90%,不凝露
功能特性
• 800W 供电:55℃ 满温环境下仍可带到 800W,不必降额使用。
• 10 个混合槽:PXIe、cPCIe、PXI、PXIe 混合兼容,存量模块可用。
• 交换结构可配:2×x8 或 4×x4,按并行还是单路大带宽选。
• 支撑 4×4 真 MIMO:四路通道各占链路,MIMO 测试不抢带宽。
• 智能机箱管理:实时监控风扇转速、系统电压与内部温度。
• 三风扇强散热:185.9CFM 单扇风量,高密度模块不降频。
• 参考时钟接口:两个 BNC,10MHz 时钟输入输出。
• 标准机架:3U 高度,19 英寸机架直接安装。
应用场景
• 大规模 zSeries 系统:多模块组合的完整无线测试台。

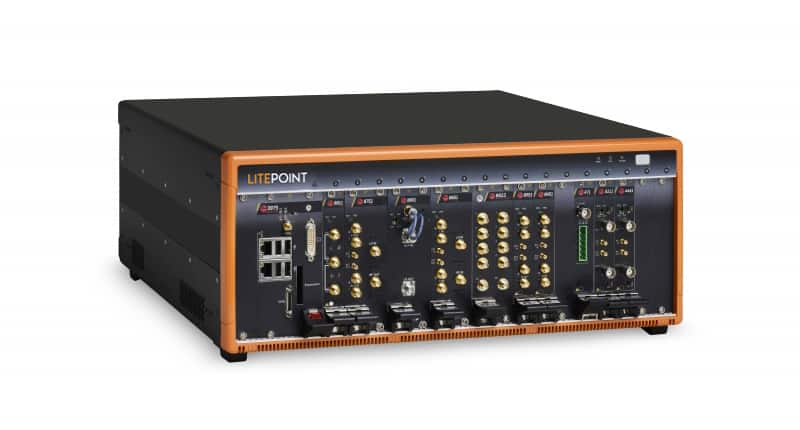

• 4×4 真 MIMO 测试:四路 VSA/VSG 同框,通道共时基。
• 多工位产线:一台机箱带多个测试工位。
• 机架式测试系统:标准机柜内的高密度集成。
• 研发台架:按需插入不同模块重构系统。
• 混合系统:PXI 老模块与 PXIe 新模块共存。
• ATE 系统集成:作为整套测试机的主机箱。
• 高温环境产线:55℃ 环境下不降额的供电余量。
资源下载
以上内容与指标均取自LitePoint(莱特波特)(LitePoint)官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
LitePoint · onetest 仪器资源库





LitePoint
zSeries 18 槽 PXIe 机箱 详细指标
18 槽 3U PXIe · 800W(55℃)· 三风扇 185.9CFM · 可组 4×4 真 MIMO
详细指标
指标取自 LitePoint 官方技术规格书(PDF)。该型号官方已标注 Discontinued(停产),本站仍保留其页面与指标供存量系统参考。
通用技术规格
• AC Input:Input voltage range: 100 to 240 VAC
• DC Output:Maximum total usable power is 800 W
• 槽位数:1 system slot + 1 system timing slot + 10 hybrid peripheral slots + 6 PXI Express peripheral slots
• 尺寸:464.3 mm (W) x 191.4 mm (H) x 465.3 mm (D) (18.1” x 7.46” x 18.14”)
• 重量:11.9 kg (26.2 lbs)
• Sound Pressure Level (dBA):Auto fan (up to 25 °C ambient): 46.3 dBA
• Sound Power (dBA) (Tested in accordance with ISO 7779):Auto fan (up to 25 °C ambient): 56.0 dBA
• Ambient temperature:0°C to 55°C (32˚F to 131˚F )
• Relative humidity:10% to 90%, non-condensing
• Ambient temperature:-20°C to 70°C (-4˚F to 158˚F )
• Functional shock:30 G, half-sine, 11 ms pulse duration
• Random vibration:Operating: 5 to 500 Hz, 0.3 Grms, 3 axes
• 安全:EN 61010-1
• Immunity:EN 61326-1
• z3975:Embedded Controller based upon Intel® Core™ i5 processor
• zSeries 18-slot chassis:3U 18-slot PXI Express chassis with universal AC power supply
• zSeries 18-slot chassis Rack-mount Kit:Flexible rack-mount kit for zSeries 18-slot chassis
资源下载
以上规格取自 LitePoint 官方技术规格书(PDF)与官网产品页;标注「典型」的为厂家典型值。
