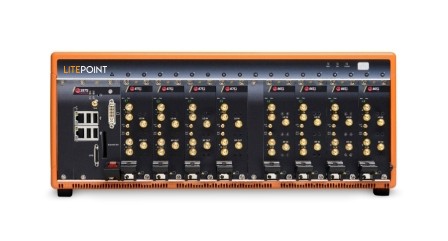

18 槽 3U PXIe 机箱，55℃ 下 800W 供电、10 个混合槽、可配 2×x8 或 4×x4 交换结构，支撑 4×4 真 MIMO。

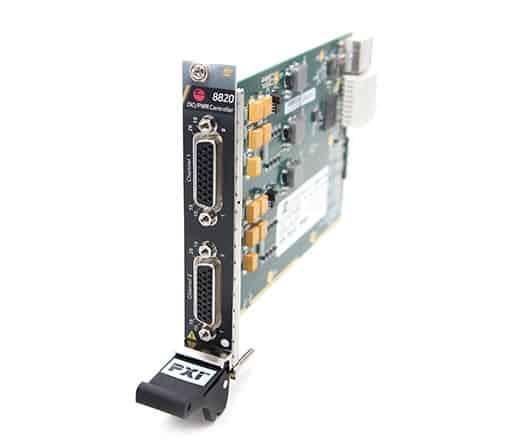

PXIe 直流电源与数字 IO 控制器，2 路 DB-26H 控制总线、+6V/+9V/-13V 输出与 3.3V CMOS 数字 IO，管理 z475 与 z8812。
为 z8752 VSG 与 z8655 VSA 扩展动态范围的射频前端模块，250MHz 至 7.2GHz、增益 -37 至 +20dB，支持 160MHz 信道。
- «
- 1
- »
zSeries 9-Slot Chassis 9槽3U PXIe机箱 400W|LitePoint (停产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
LitePoint
zSeries 9 槽 PXIe 机箱
9 槽 3U PXIe · 400W · 7GB/s 系统吞吐 · 全混合槽 · 可组 2×2 MIMO
产品简介
9 槽版本走的是**四链路 PXIe 拓扑**：系统吞吐 **7GB/s**，每个外设槽 **2GB/s**。
这个配比说明它的设计目标是让每个槽位都拿到足够带宽，而不是把带宽集中在一两个槽上——多模块并行测试时更均衡。
**全部外设槽都是混合槽**，PXIe、cPCIe、PXI 模块都能插。
400W 供电在 55℃ 下可用，两个 120mm 风扇同样 185.9CFM。
体积与重量比 18 槽小一档，适合便携式或小型台架。
按官方定位，9 槽用于**最大 2×2 MIMO** 的配置；
要上 4×4 就得换 18 槽。
选型时这条线比看槽位数更直接：先确定 MIMO 阶数，再定机箱。

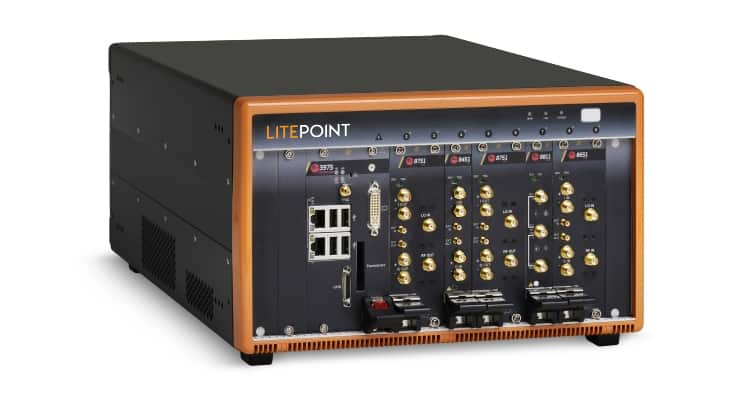

9 槽 3U PXI Express 机箱，面向小型与便携式 zSeries 系统。
核心参数

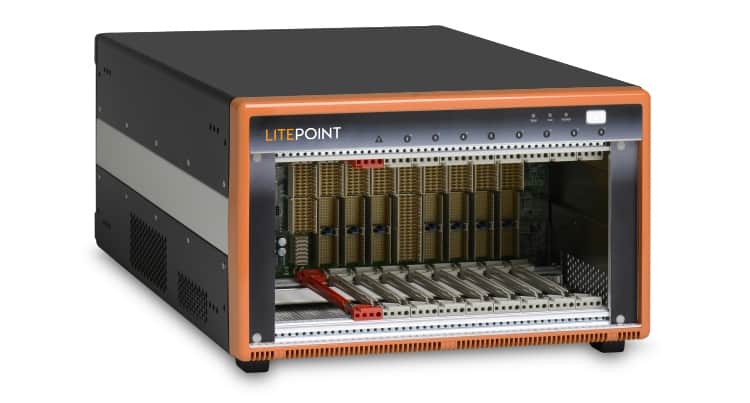

• 槽位数：9 槽 3U PXIe（全部混合外设槽）
• 总可用功率：400W（55℃ 以下）
• 交流输入：100 至 240VAC（工作 85 至 264VAC），50/60Hz
• 拓扑：四链路 PXIe
• 系统吞吐：7GB/s
• 单槽带宽：2GB/s（全部外设槽）

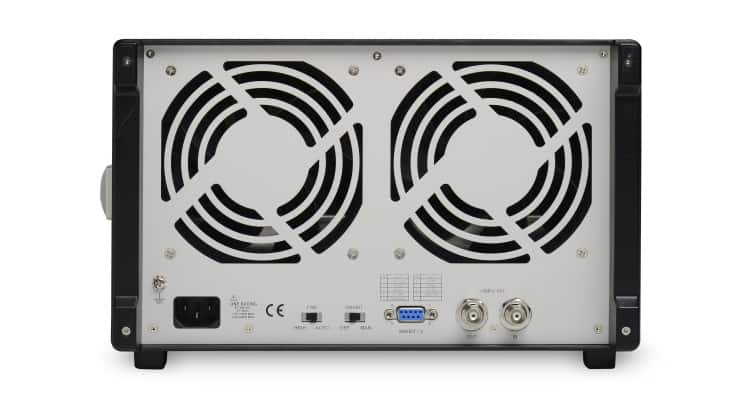

• 散热：2 个 120mm 风扇，单扇 185.9CFM
• 参考时钟：两个 BNC，10MHz 输入输出
• MIMO 能力：最大 2×2 配置
功能特性
• 7GB/s 系统吞吐：四链路拓扑，多模块并行不拥堵。
• 2GB/s 单槽带宽：每个外设槽都拿足带宽，不偏科。
• 全混合槽：PXIe、cPCIe、PXI 模块均可插入。
• 400W 供电：55℃ 下可用，小型系统足够。
• 双风扇强散热：185.9CFM 单扇风量，温升可控。
• 智能机箱管理：监控风扇转速、系统电压与内部温度。
• 体积小一档：适合便携式与小型台架。
• 标准机架：3U 高度，标准 19 英寸机架安装。
应用场景
• 小型 zSeries 系统：2×2 MIMO 以内配置的紧凑方案。
• 便携式测试台：体积与重量适合搬动的场景。
• 研发台架：少量模块按需组合。
• 产线单工位：单工位或双工位的集成测试。
• 混合模块系统：PXI 与 PXIe 模块共存。
• ATE 系统集成：小规模自动测试机的主机箱。
• 现场调试：可搬运到现场做问题复现。
• 教学与实验：模块化测试系统的入门配置。
资源下载
以上内容与指标均取自LitePoint（莱特波特）（LitePoint）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
LitePoint · onetest 仪器资源库
LitePoint
zSeries 9 槽 PXIe 机箱 详细指标
9 槽 3U PXIe · 400W · 7GB/s 系统吞吐 · 全混合槽 · 可组 2×2 MIMO
详细指标
指标取自 LitePoint 官方技术规格书（PDF）。该型号官方已标注 Discontinued（停产），本站仍保留其页面与指标供存量系统参考。
通用技术规格
• Input voltage range：100 to 240 VAC
• Operating voltage range*：85 to 264 VAC
• Input voltage frequency：50 to 60 Hz
• Operating voltage frequency*：47 to 63 Hz
• 115 VAC：13 A
• 230 VAC：10 A
• Maximum total usable power：400 W
• VDC：Maximum ｜ Load Regulation ｜ Maximum Ripple & Noise
• +5V：23.0 A ｜ ±3% ｜ 50 mV
• +12V system slot：15.0 A ｜ ±3% ｜ 50 mV
• +12V peripheral slots：16.0 A ｜ ±3% ｜ 50 mV
• +3.3V：33.0 A ｜ ±3% ｜ 50 mV
• -12V：1.75 A ｜ ±3% ｜ 50 mV
• Maximum clock skew between slots：300 ps
• Built-in 10 MHz clock Accuracy：±50 ppm
• BNC Output amplitude：Vpk-pk ±20% square-wave into 50 Ω 2 Vpk-pk unloaded
• BNC Output impedance：50 Ω ±5 Ω
• Frequency input：10 MHz ±100 PPM
• Input signal (10 MHz REF In BNC)：100 mVPP to 5 VPP (square or sine)
• 输入阻抗（10 MHz REF In BNC）：50 Ω ±5 Ω
• Input signal (PXI_CLK10_IN on fifth slot)：5 V or 3.3 V TTL signal
• Maximum slot-to-slot skew：100 ps
• 精度：±25 ppm
• Fans：2 sets of 185.9 CFM fans
• Per-slot cooling capacity：30 W (verified by 55°C chamber test)
• 槽位数：9 (1 x system slot, 1 x system timing slot, 7 x hybrid peripheral slots)
• 尺寸：321.9 (W) x 191.4 (H) x 465.3 (D) mm (12.7 x 7.5 x 18 in.)
• 重量：8.8 kg (19.4 lb)
• 存储：Ambient temperature: -20 to 70°C Relative humidity: 10 to 90%, noncondensing
• 工作条件：Ambient temperature: 0 to 55°C Relative humidity10 to 90%, noncondensing
• Functional Shock：30 G, half-sine, 11 ms pulse duration
• Random Vibration：Operating: 5 to 500 Hz, 0.31 Grms, 3 axes Nonoperating: 5 to 500 Hz, 2.46 Grms, 3 axes
• 安全：EN 61010-1
• Electromagnetic Compatibility：Emissions: EN 55011 Class A Immunity: EN 61326-1
• CE Compliance：Meets essential requirements of applicable European Directives, as amended for CE Marking: Low-Voltage Directive (safety): 73/23/EEC Electromagnetic Compatibility Directive (EMC): 9/336/EEC
资源下载
以上规格取自 LitePoint 官方技术规格书（PDF）与官网产品页；标注「典型」的为厂家典型值。
