集成 MixAMC （MixAMC-I）

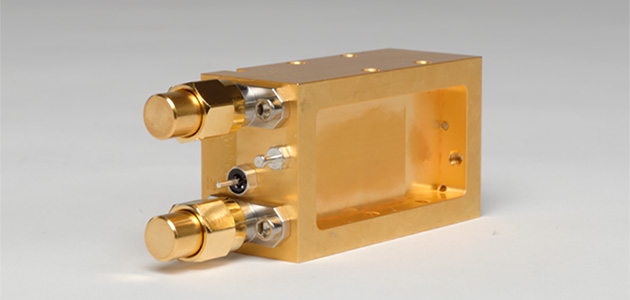

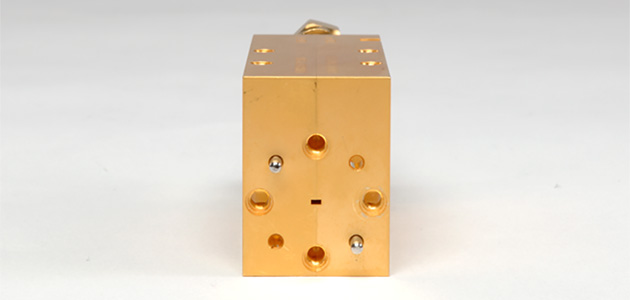

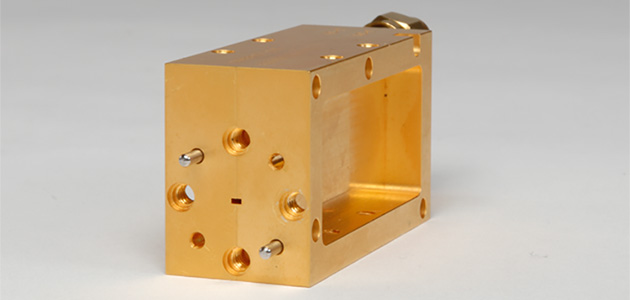

Virginia Diodes 的标准频谱分析仪扩展（SAX）模块提供微波频谱分析仪的高性能宽带下变频和频率扩展至太赫兹范围。VDI 现在提供集成的 MixAMC 模块，这些模块在紧凑的封装中提供行业领先的性能。这些集成的 MixAMC 模块只能用于毫米波/THz 信号的下转换。频谱分析仪扩展模式目前不适用于 MixAMC-I 产品。集成的 MixAMC 模块采用低频 LO 输入（<20 GHz），并具有单独的 IF 输出端口。这些模块配置为高 IF 带宽。

一般 MixAMC-I 技术说明：
-MixAMC-I 产品需要用户提供的电压。
- MixAMC-I 产品随附散热器和风扇，但可能会被移除。如果移除散热器，用户必须提供足够的散热器。最高外壳温度不应超过 45°C。
-所有 LO 输入和 IF 连接器均为 2.9mm（f）。
-标准倍增因子配置的 LO 输入损坏限值为 6dBm。请联系 VDI 了解替代乘法因子的损坏限制。
- 标准配置包括一个 ~100kHz-40GHz IF 放大器，增益 ~12 dB @ ~300 MHz。无法直接访问 mixer IF 端口。
- 用户可以选择从 MixAMC-I 中删除 IF 放大器。如果移除 IF 放大器，IF 端口对 ESD 极度敏感。要选择此选项，请将 -N 添加到 Purchase Order 的部件名称中。例如，对于没有中频放大器的 WR10MixAMC-I，客户必须在采购订单上指定 WR10MixAMC-I-N。
- 模块不包含测试端口。请联系 VDI 了解测试端口的价格（提供 1 英寸和 2 英寸测试端口）。
-本征混频器转换损耗规定在 IF~322.5MHz，损耗以 ~1.5dB/10GHz 的速率增加，直至达到指定的最大 IF。

选项

- 千分尺驱动的射频衰减器（~0 - 30dB）
- 喇叭天线
- 波导测试端口扩展（提供 1 英寸和 2 英寸选项）

VDI MixAMC-I 标准产品列表
VDI 部分#	频段（GHz）	Frequency Multiplication Factor	SSB 转换损耗（dB，典型值）		射频功率限制：压缩/损坏（dBm）	最大可用 IF 带宽（GHz）
VDI 部分#	频段（GHz）	Frequency Multiplication Factor	MixAMC-I 系列	混合AMC-I-N	射频功率限制：压缩/损坏（dBm）	最大可用 IF 带宽（GHz）
WR1.0MixAMC-I	750 - 1,100	72	13	25	-20/-10	40
WR1.5MixAMC-I 系列	500 - 750	54	6	18	-10/0	40
WR2.2MixAMC-I	330 - 500	36	2	14	-10/0	40
WR2.8MixAMC-I 系列	260 - 400	24	1	13	-10/0	40
WR3.4MixAMC-I 系列	220 - 330	24	0	12	-10/0	40
WR4.3MixAMC-I 系列	170 - 260	24	-1	11	-10/0	26
WR5.1MixAMC-I	140 - 220	12	-1	11	-10/0	22
WR6.5MixAMC-I 系列	110 - 170	12	-2	10	-10/0	17
WR8.0MixAMC-I 系列	90 - 140	12	-2	10	-10/0	14
WR10MixAMC-I 系列	75 - 110	6	-2	10	-10/0	11
WR12MixAMC-I 系列	60 - 90	6	-2	10	-10/0	9
WR15MixAMC-I 系列	50 - 75	6	-2	10	-10/0	7.5
