SL3000B系列高性能误码仪 1GBaud-32.4GBaud|中星联华 (在产)

SL3000B系列高性能误码仪具有优异的性能指标、丰富的功能特点、灵活的选件配置和超高的整机集成度，为高速串行电路产品预研、设计和生产测试提供了强大的性能和丰富的高级功能。误码仪能够在高速有线通信系统中对误码率进行测试分析，主要用于评估电子信道性能，是高速通信硬件电路研发和测试的必备仪器，广泛应用高校研究所、通信设备研发及航空航天研究等领域。

应用:

高速互联信号完整性测试 /高速芯片SERDES/FPGA/DAC/ADC的高速接口的接收机容限和余量测试 / 高速数据中心/光通信/光模块的研发测试 /激光通信和相干光的研发测试 / 各种高速标准和非标准总线的预先物理层一致性测试

SL3000B系列高性能误码仪特点：

1. 1GBaud-32.4GBaud,连续可调

2. 支持NRZ/PAM4编码信令格式

3. 丰富的抖动和哚声注入功能

4. 支持高达1.8V的差分高压输出

5. 支持PRBS随机码、16Gbit用户自定义码型

SL3000B系列高性能误码仪特点

强大的模块化设计

• 单机设备支持6个可扩展功能槽位，灵活配置不同模块。

• 每通道支持1GBaud到最高32.4GBaud，速率连续可调，没有断点。

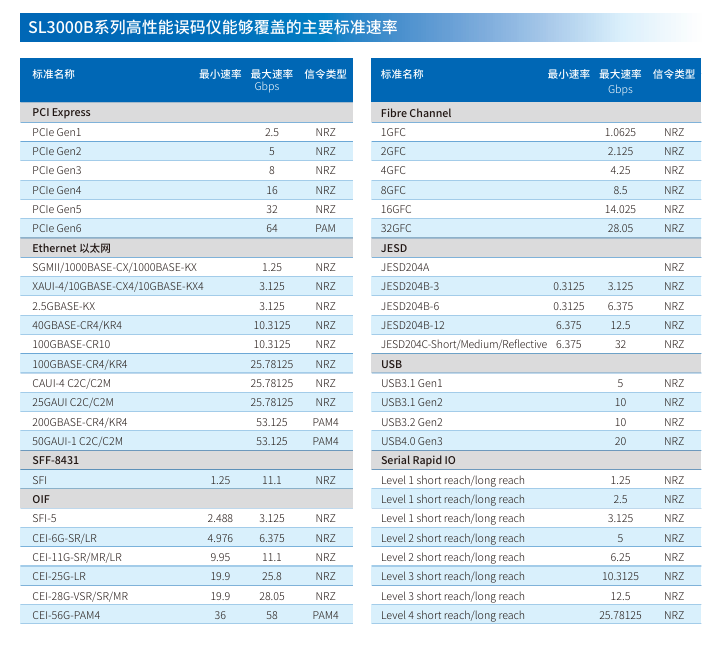

• 支持32.4GBaud内所有主流NRZ/PAM4速率和各种非标准速率，提供不同选件方便未来速率扩展和升级。

• 高速信号完整性测试系统，可定制化工装夹具，配套线缆、转接头等，以满足不同场景测试需求，打造专用测试工具，使测试更专业，更简单。

卓越的信号完整性和丰富的高级功能

• 支持NRZ, PAM4编码信令格式。

• 国内唯一支持主流协议一致性测试的高端台式误码仪，通过丰富的低频抖动和高频抖动注入模拟真实世界的复杂环境。

  • 周期性SJ抖动注入。

  • 周期性PJ抖动注入。

  • 随机抖动RJ注入。

  • 串扰抖动BUJ注入。

  • 扩频时钟SSC注入。

  • 外部抖动注入。

• 丰富的各种噪声注入。

  • 共模噪声CMI注入。

  • 差模噪声DMI注入。

  • 宽带白噪声BBN注入。

• PPG内置4个FFETaps，提供灵活的预失真设置来进行通道补偿。

• PPG支持高达1.8V的差分高压输出。

• PPG针对不同的速率支持上升时间可调功能。

• PPG多通道间支持高达ps分辨率的相位/Skew调整功能。

• PPG支持多种随机码型和业内最高的高级自定义码型。

  • PRBS随机码，高频/中频/低频时钟码。

  • ≥4Gbit的用户自定义码型。

• 接收端ED支持高级自动均衡功能轻松满足各种复杂测试环境。

• 接收端ED内置了CDR时钟恢复功能，无需外部时钟输入。

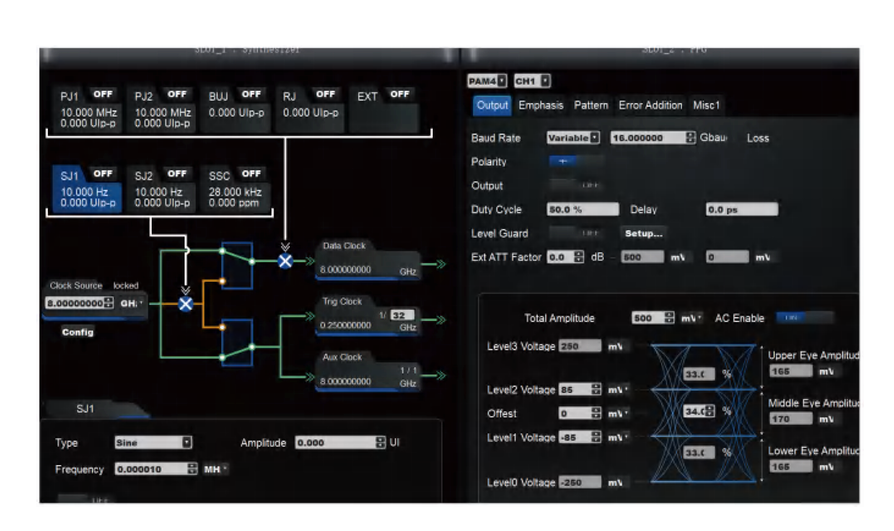

快捷丰富的软件用户界面

• 方便易用的向导功能。

• 人性化的布局和操作。

• 方便灵活的界面切换。

• 丰富的测试相关信息。

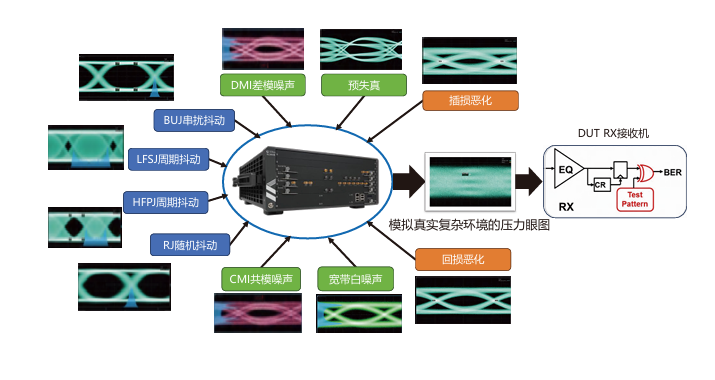

  • 预失真

  • DMI差模噪声

  • 播损恶化

  • BUJ串扰抖动

  • LFSJ周期抖动

  • HFPJ周期抖动

  • 模拟真实复杂环境的压力眼图

  • RJ随机抖动

  • 回损恶化

  • CMI共模噪声

  • 宽带白噪声

SL3000B系列高性能误码仪指标

主机箱SL3004B规格

• 按钮：开光按钮

• 以太网：1个

• 外部显示接口：HDMI

• USB接口：USB2.0 4个

• 模块插槽：6个

• 接地孔：前面板1个，后面板1个

• 操作系统：Windows Server 2019

• 存储容量：256GB

• 远程接口：以太网

• 供电：100V至240Vac

• 功耗：≤1000W

• 工作温度范围：+5°C至+40°C

• 尺寸重量：尺寸：440mm(宽)x529mm(深)x177mm(高)；重量：≤35KG

PPG码型发生器SL31001B/SL31002B规格

PPG工作速率

• 速率范围：

  • NRZ: 1Gbps至32.4Gbps

  • PAM4: 1GBaud至32.4GBaud

• 速率步进：1kBaud

• 时钟频率范围：1GHz至16.2GHz

PPG数据输出

• 输出通道数量：1/2通道

• 输出幅度：

  • 设置范围：100mV至1000mV(差分),10mV可设置步进。高压选件：扩展至最高1800mV(差分),10mV可设置步进

  • 输出误差：±80mV±17%

• 直流偏置(选件)：±1V,4mV可设置步进

• 设置误差：±85mV±10%偏置电压

• 输出幅度保护：支持预设最大限幅(LEVEL Guard)

• 外部衰减自动补偿：-40dB到0dB,0.2dB步进

• 上升/下降时间 20%至80%：14ps(典型值,NRZ@25.78125Gbps)

• 随机抖动：<150 fs,RMS(典型值,25.78125Gbps) MHz 频谱仪相噪模式下偏置频偏10KHz到100MHz

• 交叉点：

  • 设置范围：42%至58%,0.5%可设置步进

  • 设置误差：±12%

• 终端：AC,50Q

• 连接器：2.92mm(f)

PPG输出均衡

• 去加重级数：4个Taps均衡控制(2 post-cursor, 1 pre-cursor, 1 main)

• 设置范围：

  • PPGEQ标配：

    • Post-Cursor1: -6 to +7.5dB, 0.2 dB step

    • Post-Cursor2: -3 to +3dB, 0.2 dB step

    • Pre-Cursor1: -6 to +6dB, 0.2 dB step

  • PPGEQ ADV选件：

    • Post-Cursor1: -9 to +9dB, 0.1dB step

    • Post-Cursor2: -9 to +9dB, 0.1dB step

    • Pre-Cursor: -9 to +9dB, 0.1 dB step

• 精度：±1.5dB(typ)

PPG输出码型

• 码型长度：

  • PRBS：2^n-1 (n=7, 9, 10, 13, 15, 23, 31)

• 自定义码：

  • 数据长度：标配: 128bit自定义码型

  • 自定义码型扩展选件支持：1Mbit/8Mbit/256Mbit/1Gbit/4Gbit/16Gbit

• 信令编码：

  • NRZ：正极性/反极性

  • PAM4格雷码：支持
