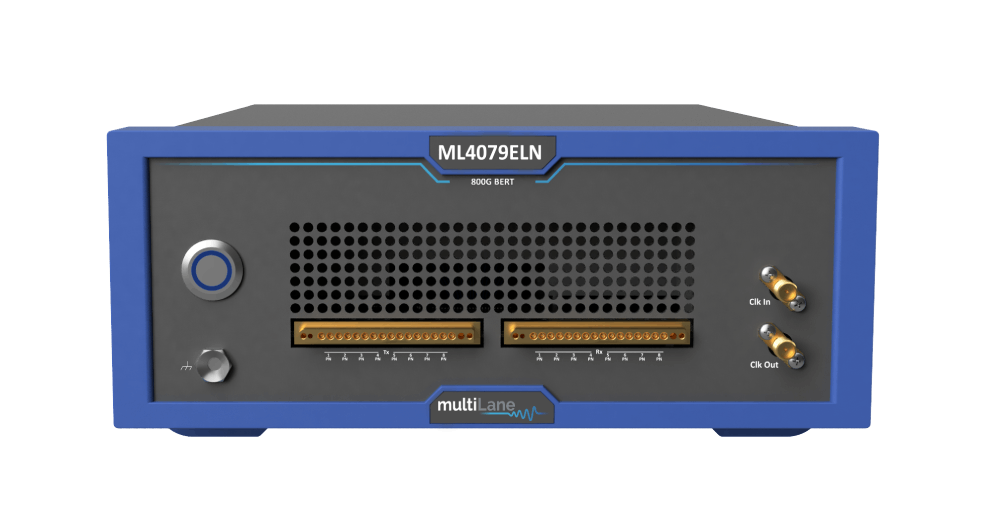

ML4079ELN 是一款 800G BERT，旨在为各种应用提供交钥匙解决方案。该 ML4079ELN 具有高达 34 dB 的 Rx 均衡功能，专为长距离应用而设计;非常适合验证无源和有源互连，包括以太网、线性可插拔光学器件、PCIe 和低速率汽车应用的线路速率。波特率：NRZ: 1G to 1.5G; 2.55G to 5.9G; 7.3G to 11G; 24G to 32G and 41G to 66GPAM4: 21.25G to 21.75G; 26.5625G to 36G and 44G to 66G通道数：4调制格式：NRZ、PAM-4测试模式：PRBS 7/9/13/15/23/31/58/9_4 SQ2, SQ4, SQ8, SQ16, SQ32信号幅度：0 – 800 mVpp外形尺寸：台式/机架实验室和生产测试
同厂商产品
32通道速率范围:1.25Gbps-120Gbps支持NRZ/PAM4编码信令格式支持抖动和噪声注入2.5V的高压输出128bit用户自定义码型3个眼高可调
1GBaud-32.4GBaud,连续可调支持NRZ/PAM4编码信令格式丰富的抖动和哚声注入功能支持高达1.8V的差分高压输出支持PRBS随机码、16Gbit用户自定义码型
SL2000A-PRO系列 16通道高性能误码仪 1.25Gbps-112Gbps|中星联华 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
SL2000A-PRO系列误码仪主要用在测试数据中心、核心网/城域网、4G/5G移动回传和5G移动前传使用的10G/50G/100G/200G/400G/800G光传输模块，光缆以及相关部件的物理层性能。也可以用在高速光芯片/电芯片的生产测试。 SL2000A-PRO 系列误码仪具有优异的性能指标和超高的整机集成度，为高速串行器件和模块设计和生产测试提供了一个经济型的方案。
应用:
高速传输链路的测试/光收发器/模块测试/电缆测试/高速光电器件测试
一个2U主机支持最大16个通道的码型发生器PPG和误码检测器ED
支持主流NRZ/PAM4速率和各种定制非标准速率
方便扩展组建高速信号完整性测试系统，可定制化工装夹具，配套线缆、转接头等，以满足不同场景测试需求，打造专用测试工具，使测试更专业，更简单
SL2000A-PRO系列误码仪特点：
卓越的信号完整性
每通道支持最高112Gbps的主流固定标准协议速率。
支持NRZ/PAM4编码信令格式。
PPG内置最高达7个FFETaps，同时支持PAM4眼高调节，提供灵活的预失真设置来进行通道补偿。
PPG最高支持2.5V高压差分输出。
支持多种随机码型和高频/中频/低频时钟码型，以及128bit自定义码型。
接收端ED支持高级自动均衡功能轻松满足各种复杂测试环境。
接收端ED内置了CDR时钟恢复功能，无需外部时钟输入。
高速误码仪典型应用领域
高速传输链路的测试：Ethernet、eCPRI/RoE、CPRI、SDH/SONET、OTN、InfiniBand、Fibre Channel。
光收发器/模块测试：SFP28、QSFP28、CFP2/4/8、SFP56、QSFP56、OSFP、QSFP-DD。
电缆测试：Active Optical Cable(AOC)、Direct Attach Cable(DAC)。
高速光电器件测试：TOSA、ROSA、High-Speed Optical Engine、PHY、Driver IC、CPO。

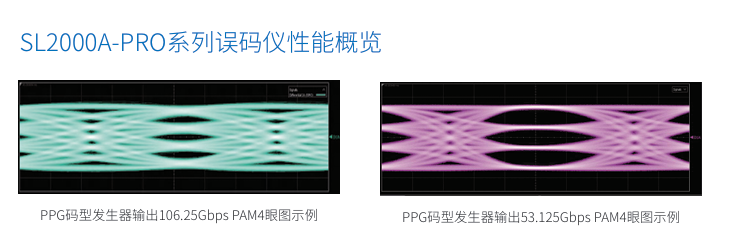

SL2000A-PRO系列误码仪指标
通用规格
远程接口：UART、LAN。
供电：100V至240V AC, 50Hz至60Hz。
功耗：≤400W。
尺寸重量：尺寸440mm(W)x529mm(D)x88mm(H)，重量≤15kg。
工作温度：+10℃至+40℃。
储存温度：-20℃至+70℃。
工作湿度：无水汽凝结, +35℃, 20%至80%。
技术指标
速率范围：NRZ/PAM4: 25GBaud-30Gbaud, 50GBaud-60Gbaud（可定制支持其它速率）。
输出通道：SL3140A: 4通道，SL3180A: 8通道，SL3116A: 16通道（可定制支持其它通道数）。
输出幅度：400mVppd至1000mVppd差分，高压输出选件：最高2.5Vppd差分。
输出步进：40mV/step。
输出耦合：AC耦合。
输出接口类型：1*8高密连接器，配套2.4mm或1.85mm电缆。
输出信令支持：NRZ/PAM4。
上升下降时间 (20%-80%)：12ps(typ)@56Gbps NRZ。
随机抖动：≤300fs rms@56Gbps NRZ。
输出码型：随机码型：PRBS7/9/11/13/15/23/31/PRBS13Q/PRBS31Q, 其他: JP03A/JP03B/SSPRQ。
自定义码型长度：支持，128bit。
PAM4 Gray Code：支持。
PAM4 Pre-code：支持。
输入耦合：AC耦合。
输入接口类型：1*8高密连接器，配套2.4mm或1.85mm电缆。
输入信令：NRZ/PAM4。
输入码型：PRBS7/9/11/13/15/23/31/PRBS31Q。
PAM4 Gray Code：支持。
输入幅度：100mVppd至1200mVppd差分。
输入均衡：支持。
自动均衡：支持。
