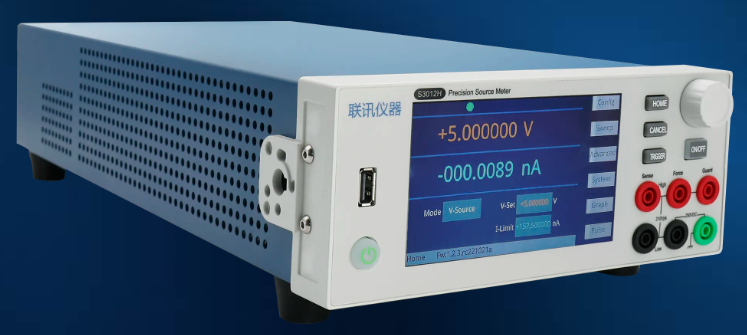

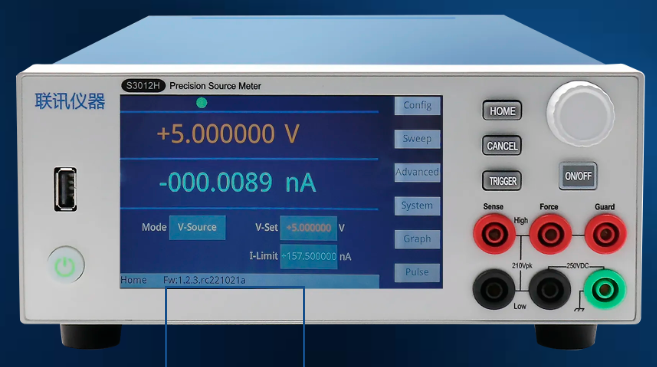

    单通道精密电源 / 测量单元 S3012H

    联讯仪器 S3012H 是一款紧凑且经济高效的单通道高精度源表，采用标准半机架宽度设计，具备丰富的液晶屏操作界面，适用于各类高精度高分辨率的测试任务。





    1. 功能特点

      • 高量程：具备宽范围量程，涵盖 ±200 V、±3 A（直流）、±10 A（脉冲） ，能满足多种测试场景下对不同电压、电流的需求。

      • 高分辨率：最小测量分辨率可达 100 fA/100 nV，在测量微小电流和电压时，能提供极高的精度，确保测试数据的准确性。

      • 高采样率：最高支持 1M 的 ADC 采样率，可快速获取测量数据，为需要实时监测或高速变化信号的测试提供有力支持。

      • 硬件同步：支持单机多机同步，通过纯硬件高速同步技术，实现多通道低时延同步，方便在多设备协同测试场景下使用。

      • 多功能集成：集电压源、电流源、电流表、电压表、电子负载五大功能于一体。在不同象限可实现不同功能，一、三象限为源，输出 V/I 的实际极性跟随源设定；二、四象限为负载，CC 和 CV 配合，负载设定极性与源极性相反，功能全面，应用灵活。

      • 丰富的扫描功能：支持脉冲、线性扫描、对数扫描、列表扫描等多种输出波形功能，能产生恒定直流脉冲、线性扫描脉冲、对数扫描脉冲以及自定义波形（列表扫描） ，可满足不同测试对波形的多样化需求，用于测试各种设备。

    2. 性能指标

      • 电压源指标：不同量程下，设置精度、分辨率、精度（1 年）、典型噪声（0.1Hz - 10Hz）、温度系数、最大输出功率、设置时间、过冲、噪声（10Hz - 20MHz）等参数各异。如 ±200V 量程，设置分辨率 1mV，精度（1 年）为 0.02% + 30mV ，单通道最大输出功率在不同电压电流组合下有所不同。

      • 电流源指标：各量程的设置精度、分辨率、精度（1 年）、典型噪声（0.1Hz - 10Hz）、温度系数、最大输出功率、设置时间、过冲等都有明确规定。10A 量程仅支持脉冲模式且精度为典型值。

      • 电压表指标：规定了不同量程下的测量精度、显示分辨率、精度（1 年）及温度系数。例如，±200V 量程，显示分辨率 100μV，精度（1 年）0.02% + 30mV 。

      • 电流表指标：不同量程的测量精度、显示分辨率、精度（1 年）、温度系数不同。10A 量程仅脉冲模式可用且精度为典型值，小电流测量时对线缆连接有特殊要求，需使用特定的三同轴线缆连接。

      • 电阻表指标（4 线）：列出不同量程的测量精度、显示分辨率、默认测量电流、典型精度（1 年）、温度系数，手动电流源电阻测量有总体误差计算示例，便于准确计算测量误差。

      • 脉冲源指标（4 线）：包括最小可编程脉宽、脉宽编程分辨率、精度、抖动、脉冲宽度定义，以及不同情况下的最大电流限制、最大脉冲宽度、最大占空比等。

      • 脉冲源上升时间（4 线）：针对电压源和电流源不同量程，给出典型上升时间、典型稳定时间及测试负载条件。

      • I - V 输出能力：展示了不同量程的电压源和电流源在直流和脉冲模式下的输出能力范围，直观呈现设备的输出特性。




    关键词:



    电压源指标




    电压设置精度

    		量程设置分辨率精度(1 年)【1】±(%读数+ 偏置)典型噪声(有效值)0.1 Hz-10Hz
    ±200 V【2】1 mV0.02%+30 mV1.5 mV
    ±20 V100 μV0.02%+2 mV160 μV
    ±6 V50 μV0.02%+500 μV36 μV
    ±200 mV1 μV0.02%+120 μV4 μV
    温度系数±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃)
    单通道最大输出功率30 W: ±20 V@1.5 A; 30 W: ±200 V@0.15 A; 18 W: ±6 V@3 A
    设置时间<800 μs (典型值)
    过冲<±0.1% (6V电压量程，Normal，步进是范围的 10% 至 90%，满量程点，电阻性负载测试)
    噪声 10Hz-20MHz<3 mVrms（6V 电压源，3A 电阻负载）

    [1]精度计算示例：测试200mV量程120mV输出的精度，则允差为：

    [2]本仪表有潜在的危险高压(±210 V)输出到HI /Sense HI/Guard端子，为防止电击，在开机前必须做好相关的安全防范措施。请勿将Guard端子接到任何输出，包括短接到机箱地或是输出LO，否则会损坏仪表


    电流源指标










    电流设置精度

    		量程设置分辨率精度(1 年)±(% 读数+偏置)典型噪声(有效值)0.1 Hz-10Hz
    ±10 A150 μA0.4% + 40 mAnA
    ±3 A15 μA0.05% + 2 mA40 μA
    ±1.5 A10 μA0.02% + 500 μA20 μA
    ±150 mA

    1 μA

    		0.02% + 25 μA

    5 μA

    ±15 mA100 nA0.02% + 6 μA700 nA
    ±1.5 mA10 nA0.02% + 250 nA16 nA
    ±150 μA1 nA0.02% + 25 nA

    1 nA

    ±15 μA100 pA0.02% + 3 nA140 pA
    ±1.5 μA10 pA0.03% + 450 pA25 pA
    ±150 nA1 pA0.05% + 250 pA5 pA
    温度系数±(0.15 × 精度指标)/°C (0℃-18℃, 28℃-50℃)
    单通道最大输出功率30W: ±20V@1.5A; 30W: ±200 V@0.15A; 18W: ±6 V@3A
    设置时间<500 μs(典型值)
    过冲<±0.1% (6V电压量程，Normal，步进是范围的 10% 至 90%，满量程点，电阻性负载测试)

    1、10A 量程仅支持脉冲模式,精度为典型值


    电压表指标




    电压测量精度

    		量程显示分辨率精度(1 年) ±(% 读数+偏置)
    ±200 V100 μV0.02% + 30 mV
    ±20 V10 uV0.02% + 2 mV
    ±6 V1 uV0.02% + 500 μV
    ±200 mV100 nV0.02% + 120 μV
    温度系数±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃)


    电流表指标










    电流测量精度

    		量程显示分辨率精度(1 年) ±(% 读数+偏置)
    ±10 A110 μA0.4% + 25 mA
    ±3 A10 μA0.05% + 2 mA
    ±1.5 A1 μA0.02% + 500 μA
    ±150 mA100 nA0.02% + 25 μA
    ±15 mA10 nA0.02% + 6 μA
    ±1.5 mA1 nA0.02% + 250 nA
    ±150 μA100 pA0.02% + 25 nA
    ±15 μA10 pA0.02% +3 nA
    ±1.5 μA21 pA0.03% + 450 pA
    ±150 nA2100 fA0.05% + 250 pA
    温度系数±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃)


    1、10A量程仅支持脉冲模式，精度为典型值
    2、小电流测量，建议使用三同轴线缆连接 Force Hi接芯线，Guard接内屏蔽层，外屏蔽层接保护地，Force Lo接芯线，内屏蔽层不接，外屏蔽层接保护地，同轴线的额定绝缘电压不小于250V。

    电阻表指标（4 线）










    电阻测量精度

    		量程显示分辨率默认测量电流典型精度(1 年)
    ±(% 读数+偏置)
    1 Ω1 μΩ1.5 A0.073% +0.3334 mΩ
    10 Ω10 μΩ150 mA0.057% + 3.334 mΩ
    100 Ω100 μΩ15 mA0.08% + 33.34 mΩ
    1 kΩ1 mΩ1.5 mA0.057% + 333. 4 mΩ
    10 kΩ10 mΩ150 μA0.057% + 3.334 Ω
    100 kΩ100 mΩ15 μA0.06% + 33.34 Ω
    1 MΩ1 Ω1.5 μA0.06% + 333.4 Ω
    10 MΩ10 Ω0.15 μA0.35% + 3.334 kΩ
    100 MΩ100 Ω0.05 μA0.95% + 10 kΩ
    温度系数±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃)
    手动电流源电阻测量（四线）总体误差=测量电压/电流源设定电流=电阻读数x(电压源量程的增益误差百分比+电流表量程的增益误差百分比+电流源量程偏置误差/设定电流)+(电压源量程偏置误差/设定电流值) 示例：电流源设定电流=1.5A 电压测量量程=6V 总体误差=(0.02%+0.02%+500μA/1.5A)+(500μV/1.5A)≈0.073%+0.3334 mΩ


    脉冲源指标（4线）

    最小可编程脉宽100 μs
    脉宽编程分辨率1 μs
    脉宽编程精度±10 μs
    脉宽抖动2 μs
    脉冲宽度定义如下图所示，从 10 % 前沿到 90 % 后沿的时间



    脉冲技术指标最大电流限制最大脉冲宽度最大占空比
    10.15 A/200 VDC,无限制100%
    21.5 A/20 VDC,无限制100%
    33 A/6 VDC,无限制100%
    43 A/20 V1ms10%
    510 A/6 V1ms10%


    脉冲源上升时间（4 线）

    输出量程典型上升时间1,3典型稳定时间2,3测试负载



    电压源

    		200 V600 μs1.5 ms空载
    20 V200 μs360 μs空载
    6 V160 μs300 μs空载





    电流源

    		10 A140 μs320 μs6V电压量程，满载
    3 A120 μs280 μs6V电压量程，满载
    1.5 A120 μs280 μs6V电压量程，满载
    150 mA120 μs280 μs6V电压量程，满载
    15 mA120 μs280 μs6V电压量程，满载
    1.5 mA120 μs280 μs6V电压量程，满载


    1、脉冲前沿从 10%到 90% 所需的时间。
    2、脉冲达到距离最终值 1%的所需的时间。
    3、电流源测试基于 6V 电压量程下测试，105%满量程钳位设定。

    I-V 输出能力
