菊水 KIKUSUI
PCR-MA系列 紧凑型交流电源
500VA至4kVA · 0V至310Vrms · 40Hz至500Hz · LAN/USB 标配
产品简介

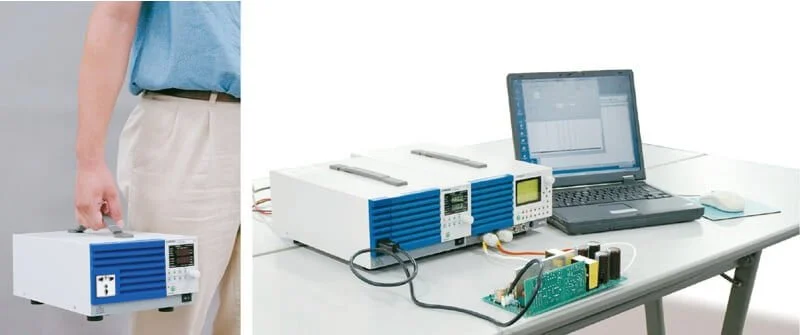

PCR-MA 是菊水（KIKUSUI）的紧凑型 PWM 逆变（开关）交流电源系列，在延续 PCR-M 成熟平台的基础上把最高输出电压提升至 310Vrms，同时保持可置于工作台的紧凑外形——PCR500MA 仅 214W×124H×350D mm、重 6.5kg。系列标配 LAN（LXI 兼容）与 USB 数字接口，具备远端感测、输出开启相位角设定、记忆功能与多类保护，并提供 DC 模式与外部模拟控制扩展能力。
官方定位：面向待机功耗测量（IEC 62301、ErP 指令 Lot 6）、谐波电流测量（IEC 61000-3-2，配 KHA1000）、家电与办公设备测试以及航空/舰船电源模拟的紧凑型可编程交流电源。
核心参数

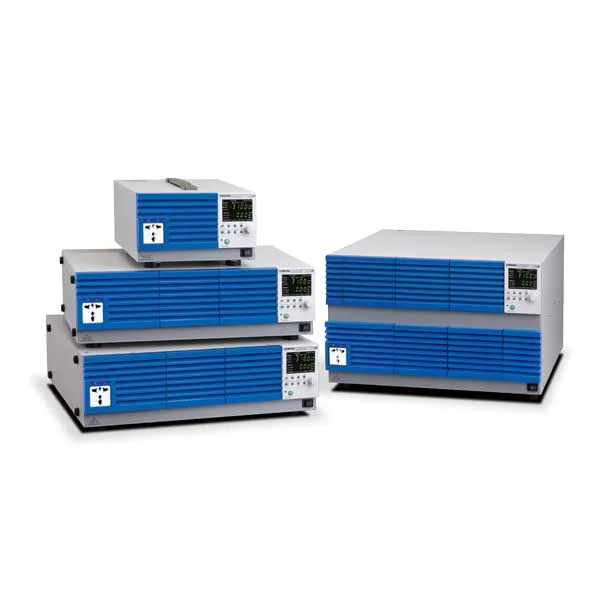

• 额定容量：PCR500MA 500VA／PCR1000MA 1kVA／PCR2000MA 2kVA／PCR4000MA 4kVA
• 电压档位：155V 档与 310V 档两档，额定 0V 至 155V／0V 至 310V，可设定至 157.5V／315.0V
• 电压设定分辨率与精度：0.1V；±（1% 设定值 + 0.6V／1.2V）
• 输出相数：单相
• 频率设定范围：40.0Hz 至 500.0Hz，分辨率 0.1Hz，精度优于 ±2×10⁻⁴
• 交流最大电流：PCR500MA 5A／2.5A · PCR1000MA 10A／5A · PCR2000MA 20A／10A · PCR4000MA 40A／20A（对应 155V／310V 档）
• 最大峰值电流：额定最大电流（rms）× 3，适配电容输入型整流负载
• 直流模式容量与电压：400W／800W／1600W／3200W；输出 −219V 至 +219V 或 −438V 至 +438V（可设定至 ±445.0V）
• 波形失真与响应：输出电压波形失真率 ≤0.5%；输出电压响应速度 150μs（TYP）；纹波噪声 0.8Vrms／1.6Vrms（TYP）
• 效率：≥70%
• 外形与重量：214W×124H×350D mm，PCR500MA 重 6.5kg
功能特性
• 五种输出模式：AC 模式（交流输出）、DC 模式（直流输出）、AC+DC 模式（交流上叠加直流，仅可用通信命令）、EXT-AC 模式（以外部直流信号生成正弦波输出）与 EXT-DC 模式（直接放大并输出外部施加的波形）
• 宽范围电压与频率：两档电压便于覆盖全球单相标称电压；频率可编程至 500Hz，适用于航空器、船舶与执行器类供电系统
• 多功能测量：可测交流与直流输出的电压、电流与功率，显示输出电压的真有效值与平均值（DC），以及输出电流的真有效值、峰值与平均值。配数字接口时还可测视在功率（VA）、无功功率（VAR）、功率因数（PF）与峰值保持电流
• 远端感测（可开关）：补偿长负载线上的压降，保证测量精度；感测线异常连接可被检出（SF 保护）

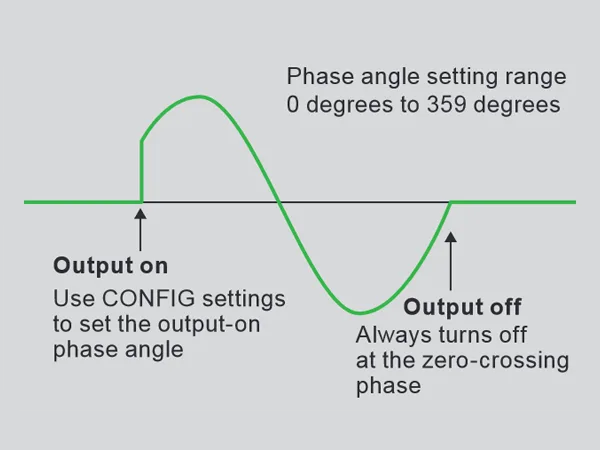

• 输出开启相位角设定：AC 模式下可设定输出开启相位角；输出关闭在过零相位执行

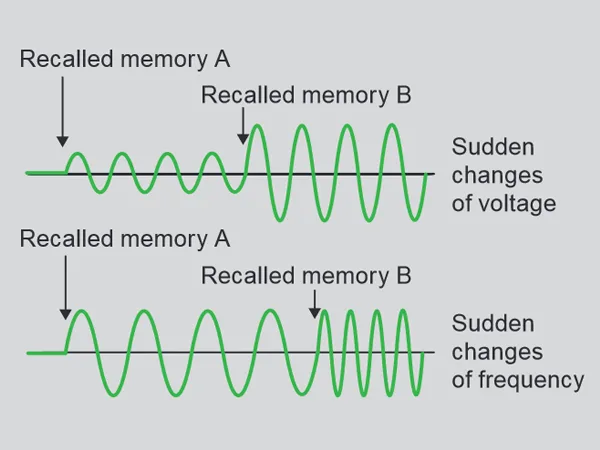

• 记忆功能：前面板可存三组输出电压、频率与限值设定；使用通信命令时内部存储器最多可存 11 组设定
• 峰值电流能力：对电容输入型整流负载可输出额定最大电流（rms）三倍的峰值电流
• 内置 Web 服务器：用 PC、智能手机或平板的浏览器访问机内 Web 服务器即可控制与监视（智能手机/平板需 Wi-Fi 环境）
• 保护功能：非额定输入电压保护、过热保护（OHP）、过载保护（电流限制 OCP／功率越限监视 OPP／峰值电流越限监视 OCPP）、电压异常检出（过压 OVP／欠压 LVP）与感测线异常检出（SF）

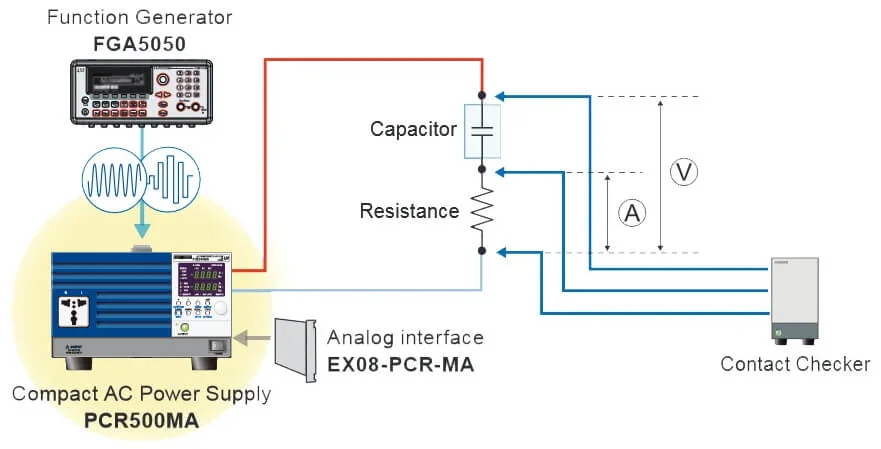

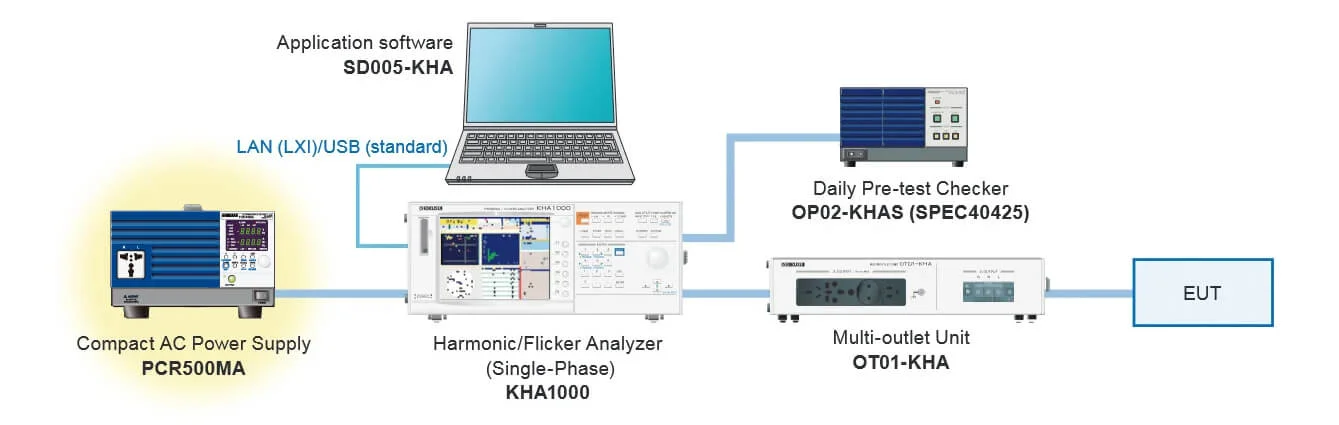

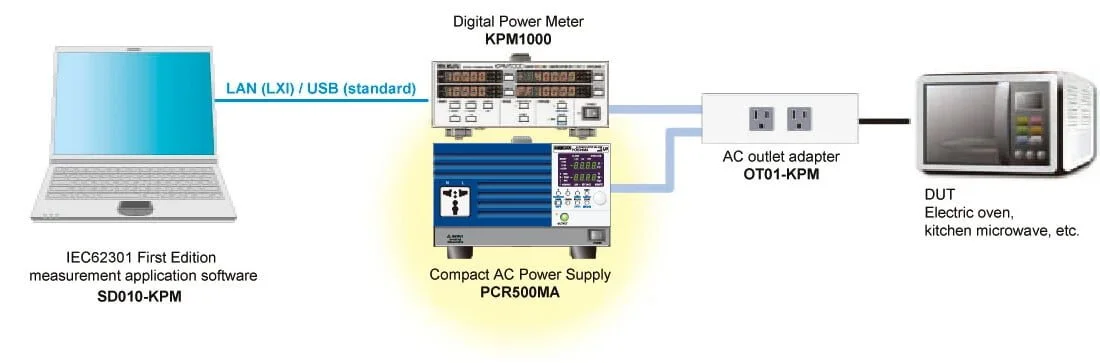

• 典型应用组合：与 KPM1000 数字功率计配合进行符合 IEC 62301 第 1 版的待机功耗测量；与 KHA1000 谐波/闪烁分析仪配合进行符合 IEC 61000-3-2 的谐波测量；配合接触检查器检测流过电容器的电流以确认连接状态
• 数字与扩展接口：LAN（LXI 兼容）与 USB 标配，GPIB 为选件（接口板 IB22）；安装模拟接口板 EX08-PCR-MA 后可启用 EXT-AC 与 EXT-DC 模式
资源下载
• PCR-MA系列 紧凑型交流电源 的全部技术指标已单独整理，详见 PCR-MA系列 紧凑型交流电源 详细指标页。
以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
菊水电子工业株式会社 · onetest 仪器资源库
菊水 KIKUSUI
PCR-MA系列 紧凑型交流电源 详细指标
500VA至4kVA · 0V至310Vrms · 40Hz至500Hz · LAN/USB 标配
详细指标
以下为 PCR-MA 系列的交流输出、直流输出、输出稳定性、一般规格与选件，取自菊水官网该产品详情页。机型顺序统一为 PCR500MA、PCR1000MA、PCR2000MA、PCR4000MA。
交流输出额定（AC 模式）
• 额定电压范围：0V 至 155V／0V 至 310V（155V 档／310V 档）；可设定 0V 至 157.5V／0V 至 315.0V
• 电压设定分辨率与精度：0.1V；±（1% 设定值 + 0.6V／1.2V）（输出 13.5V 至 155V／27V 至 310V、频率 45Hz 至 65Hz、空载、23°C±5°C）
• 输出相数：单相
• 最大电流：5A／2.5A · 10A／5A · 20A／10A · 40A／20A（对应 155V／310V 档，测试条件为输出 1V 至 100V／2V 至 200V；输出 100V 至 155V／200V 至 310V 时受功率容量限制）
• 最大峰值电流：15A／7.5A · 30A／15A · 60A／30A · 120A／60A（电容输入型整流负载；受最大电流限制）
• 负载功率因数：0 至 1（超前或滞后）
• 功率容量：500VA／1kVA／2kVA／4kVA
• 频率设定：40.0Hz 至 500.0Hz，分辨率 0.1Hz，精度 ≤±2×10⁻⁴
直流输出额定（DC 模式）
• 额定电压范围：−219V 至 +219V／−438V 至 +438V；可设定 −222.5V 至 +222.5V／−445.0V 至 +445.0V
• 电压设定分辨率与精度：0.1V；±（1% 设定值 + 0.6V／1.2V）（输出 19V 至 219V／38V 至 438V、空载、23°C±5°C）
• 最大电流：4A／2A · 8A／4A · 16A／8A · 32A／16A（对应 155V／310V 档，输出 1.4V 至 100V／2.8V 至 200V）
• 最大瞬时电流：12A／6A · 24A／12A · 48A／24A · 96A／48A
• 功率容量：400W／800W／1600W／3200W
输出稳定性
• 电源变动：≤±0.15%（额定范围内变化时）
• 负载变动：40Hz 至 100Hz 与 DC：≤±0.15V／±0.3V；其余频段：≤±0.5V／±1V（输出 80V 至 155V／160V 至 310V、功率因数 1、0A 至最大电流）
• 输出频率变动：≤±1%
• 纹波噪声：0.8Vrms／1.6Vrms（TYP）
• 环境温度变动：100ppm/°C（TYP）
• 输出电压波形失真率：≤0.5%
• 输出电压响应速度：150μs（TYP）
• 效率：≥70%
输出模式与测量
• 输出模式：AC 模式／DC 模式／AC+DC 模式（仅通信命令）／EXT-AC 模式／EXT-DC 模式（后两者需装模拟接口板 EX08-PCR-MA）
• 测量能力：交流与直流输出的电压、电流、功率；输出电压的真有效值与平均值（DC）；输出电流的真有效值、峰值与平均值
• 数字接口扩展测量：配数字接口时增加视在功率（VA）、无功功率（VAR）、功率因数（PF）与峰值保持电流
• 输出开启相位角：AC 模式下可设定；输出关闭在过零相位执行
• 记忆功能：前面板 3 组（输出电压、频率、限值）；通信命令下内部存储器最多 11 组
保护功能
• 保护种类：非额定输入电压保护、过热保护 OHP、电流限制 OCP、功率越限监视 OPP、峰值电流越限监视 OCPP、过压 OVP、欠压 LVP、感测线异常检出 SF
接口与一般规格
• 数字接口：LAN（LXI 兼容）与 USB 标配；GPIB 为选件（接口板 IB22）
• 模拟扩展：模拟接口板 EX08-PCR-MA（启用 EXT-AC／EXT-DC 模式）；LAN-RS232C 转换器（LANTRONIX xDirect232）可用于 RS232C 控制
• 内置 Web 服务器：用浏览器远程控制与监视；推荐 Microsoft Edge 10／IE 9.0+／Firefox 8.0+／Safari 与移动 Safari 5.1+／Chrome 15.0+／Opera 11.0+
• 外形尺寸与重量：214W×124H×350D mm；PCR500MA 重 6.5kg
型号与选件
• PCR500MA：500VA（AC）／400W（DC），最大电流 5A／2.5A，最大峰值电流 15A／7.5A
• PCR1000MA：1kVA（AC）／800W（DC），最大电流 10A／5A，最大峰值电流 30A／15A
• PCR2000MA：2kVA（AC）／1600W（DC），最大电流 20A／10A，最大峰值电流 60A／30A
• PCR4000MA：4kVA（AC）／3200W（DC），最大电流 40A／20A，最大峰值电流 120A／60A
• 模拟接口板 EX08-PCR-MA：启用 EXT-AC 与 EXT-DC 两种外部模拟控制输出模式
• GPIB 接口板 IB22：在标配 LAN/USB 之外增加 GPIB 接口
• LAN-RS232C 转换器（LANTRONIX xDirect232）：用于以 RS232C 方式控制；兼容性不由厂家保证，详见转换器厂家手册
• 序列生成软件 Wavy for PCR-MA／应用软件 WAVY 系列：交流电源用波形与序列编辑软件
资源下载
以上规格取自菊水（KIKUSUI）官网 PCR-MA 系列产品详情页（Features／Specifications／Options 段落）。
菊水电子工业株式会社 · onetest 仪器资源库
