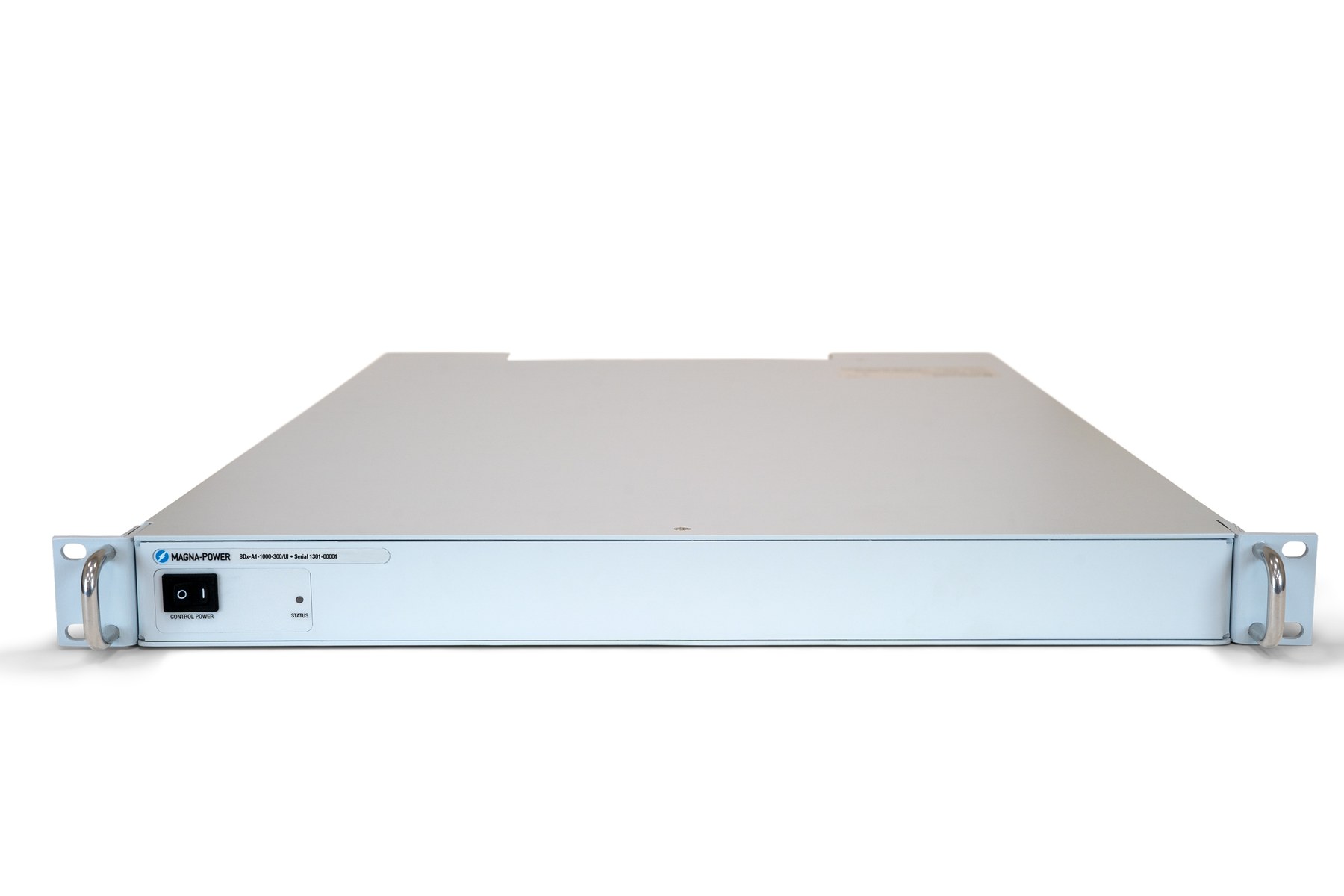

SLx系列是马格纳电源（Magna-Power）新一代（xGen）1U机架式可编程直流电源，在1U机架空间内提供1.5kW至10kW输出，共171个机型、超过26,500种配置，输出电压5Vdc至3000Vdc。
SL系列是马格纳电源（Magna-Power）的1U高密度可编程直流电源，在1U（1.75in高）机架空间内提供1.5kW至10kW输出功率，共127个机型，输出电压覆盖5Vdc至1500Vdc，输出电流覆盖1.5Adc至250Adc。系列以紧凑体积换取机架密度，面向密集ATE机架与OEM系统集成；
同厂商产品
PCR-WEA/WEA2是菊水（KIKUSUI）的超紧凑型多功能开关式交直流可编程电源系列，15个机型覆盖1kVA至36kVA，单相机型支持1P2W／1P3W／3P4W三种输出方式切换，可在AC与DC两种输出模式间使用（DC输出可达AC额定功率的100%）。单机6kVA仅占6U机架空间、单机容量最大36kVA，相比前代PWM机型体积缩小约60%、效率提升至约85%。输出频率最高5kHz，可模拟航空电子设备测试所需的尖锐电压波动；带R后缀机型具备100%功率回馈能力。
PCR-MA是菊水（KIKUSUI）的紧凑型PWM逆变（开关）交流电源系列，容量覆盖500VA至4kVA，最高输出310Vrms，频率40Hz至500Hz可编程。系列在保持台式紧凑外形（PCR500MA仅214×124×350mm、重6.5kg）的同时标配LAN（LXI兼容）与USB接口，具备远端感测、输出开启相位角设定、记忆功能与多类保护，另有DC模式与外部模拟控制扩展，常用于IEC62301待机功耗测量与IEC61000-3-2谐波测量。
PCR-LE/LE2系列 500VA至27kVA 高性能多功能交流电源|菊水 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
菊水 KIKUSUI
PCR-LE/LE2系列 高性能多功能交流电源
500VA至27kVA · AC 1至300V／DC ±1.4至±424V · 线性放大器 · 频率至999.9Hz · 可扩展至三相81kVA
产品简介
PCR-LE/LE2 是菊水（KIKUSUI）由 PCR-L/LA 系列（线性放大器型）发展而来的高性能多功能交流电源系列。PCR-LE 为单相机型，容量 500VA 至 9kVA；PCR-LE2 为单相／单相三线／三相四线可切换机型，容量 6kVA 至 27kVA（单相三线 4kVA 至 18kVA）。系列以线性放大器方式实现宽带波形自由控制，AC 输出 L 量程 1V 至 150V、H 量程 2V 至 300V，并可在 DC 模式输出 ±1.4V 至 ±424V；输出频率 1Hz 至 999.9Hz。配合并联、单相三线、三相运行等选件，单相系统可扩展至 27kVA、单相三线至 54kVA、三相至 81kVA（108kVA 与 135kVA 可特别订货）。
官方定位：可作为新能源（太阳能、风能、燃料电池、燃气发电）并网测试系统的核心设备，与电子负载、功率分析仪组合构建测试系统；支持低频抗扰度试验与各类电源环境试验，是面向智能电网相关应用（功率调节器、户用储能电池、智能电表、热泵）与 IEC 61000 系列标准测试的交流电源。
核心参数
• 功率容量（PCR-LE）：单相 500VA／1kVA／2kVA／3kVA／4kVA／6kVA／9kVA
• 功率容量（PCR-LE2）：单相 6kVA／9kVA／12kVA／18kVA／27kVA；单相三线 4kVA／6kVA／8kVA／12kVA／18kVA
• AC 输出电压：L 量程 1V至150V／H 量程 2V至300V；设定范围 0V至152.5V／0V至305.0V
• AC 电压设定精度：±(设定值的 0.3% + 0.6V)
• DC 输出电压：L 量程 ±1.4V至±212V／H 量程 ±2.8V至±424V；设定范围 −215.0V至+215.5V／−431.0V至+431.0V
• DC 电压设定精度：±(设定值的 0.05% + 0.05V／0.1V)
• 输出频率：1Hz 至 999.9Hz；分辨率 0.01Hz（1.00Hz 至 100.0Hz）／0.1Hz（100.0Hz 至 999.9Hz）
• 电路方式：线性放大器系统（Linear amplifier system）
• 最大峰值电流：最大电流（rms）×4（TYP）；最大反向电流为最大电流（rms）的 30%
• 效率：54% 以上至 58% 以上（按机型）
• 纹波噪声（DC 模式）：0.15Vrms 以下（500LE）／0.2Vrms 以下（1000LE 至 4000LE）／0.25Vrms 以下（6000LE／9000LE）
• 扩展能力：并联最多 5 台（2kVA 以上机型）；单相 27kVA／单相三线 54kVA／三相 81kVA；108kVA 与 135kVA 可特别订货
• 接口：RS232C 标配；GPIB、USB、LAN 为选件；符合 LXI 标准
功能特性
• 线性放大器宽带波形控制：以线性放大器方式实现宽带波形自由控制，输出低失真、低噪声的纯净波形，适合精密交流供电与抗扰度测试
• 可选择响应模式：内建放大器系统的响应模式可按负载条件与应用选择：高速响应（FAST）适合要求功率快速上升/下降的场景、标准响应（MEDIUM）适合各类电源环境测试、高稳定响应（SLOW）适合 EMC 测试现场供电（部分机型与三相/并联运行时除外）
• 电源线异常模拟：AC 模式下可将输出设定为电源中断、电压跌落（dip）或电压升高（pop）状态，模拟电源线异常以测试开关电源与电子设备
• 前面板即遥控器：控制面板角度可按使用位置调整，亦可选用控制面板延长电缆；配合 WAVY 系列应用软件与远程控制软件使用
• 通信接口与 LXI：RS232C 标配；GPIB、USB、LAN 为选件；支持 LXI 标准，可用 LAN 组建高性价比系统
• 丰富的测量与运行功能：具备多种测量功能、序列功能、远端感测（Sensing）、调整/调节（Regulation adjustment）、输出电流控制、输出阻抗设定、谐波测量、软启动（上升时间控制）与内部固定 Vcc
• 灵活的系统扩展：每台既可作主机也可作从机；经并联运行、单相三线、三相运行选件（扩展运行驱动器）扩展系统：单相 27kVA、单相三线 54kVA、三相 81kVA，适用于大规模 EMC 现场供电或大容量工业空调测试电源
• 标准合规测试：可进行 IEC61000-4-11（电压暂降、短时中断与电压变化）／-4-13（谐波与间谐波）／-4-14（电压波动）／-4-27（不平衡）／-4-28（电源频率变化，16A/相）／-4-34（超过 16A/相 的电压跌落、短时中断与电压变化）／-4-17（直流输入端子纹波）／-4-29（直流电压跌落、短时中断与电压变化）等标准测试；配合谐波/闪变分析仪 KHA3000、线路阻抗网络 LIN 系列与 IEC 跌落模拟器 DSI 系列可进行符合 IEC 与 JIS 标准的测试
• 智能电网与新能源应用：面向功率调节器（PCS）、户用储能电池、智能电表、热泵等智能电网相关设备的测试；可作为太阳能、风能、燃料电池、燃气发电等分散式发电并网测试系统的核心设备
• EV 充电系统测试：可用于 EV/PHEV 充电系统测试，覆盖使用直流快充与家用插座普通充电的场景，不仅可测试低压配电系统，也可模拟高压大容量直流输出
资源下载
• PCR-LE/LE2系列 高性能多功能交流电源 的全部技术指标已单独整理，详见 PCR-LE/LE2系列 高性能多功能交流电源 详细指标页。
以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
菊水电子工业株式会社 · onetest 仪器资源库
菊水 KIKUSUI
PCR-LE/LE2系列 高性能多功能交流电源 详细指标
500VA至27kVA · AC 1至300V／DC ±1.4至±424V · 线性放大器 · 频率至999.9Hz · 可扩展至三相81kVA
详细指标
以下为 PCR-LE/LE2 系列的输出、稳定度、限制值、输入与一般规格，取自菊水官网该产品详情页。机型命名规则：PCR＋容量＋LE（单相）或 LE2（单相/单相三线/三相四线可切换）。★注意：官网明示 PCR-LE2 系列已停产/停止销售（discontinued/sales ended）；PCR-LE 系列中 PCR500LE／PCR1000LE／PCR2000LE 已停止销售，PCR3000LE 已停产（库存有限）。按「停产不录」规则，本系列仅列示资料，停售型号不单独建产品记录。
型号与输出容量
• PCR-LE 系列（单相）：PCR500LE 500VA／PCR1000LE 1kVA／PCR2000LE 2kVA／PCR3000LE 3kVA／PCR4000LE 4kVA／PCR6000LE 6kVA／PCR9000LE 9kVA
• PCR-LE2 系列（单相/单相三线/三相四线可切换）：PCR6000LE2 6kVA·4kVA／PCR9000LE2 9kVA·6kVA／PCR12000LE2 12kVA·8kVA／PCR18000LE2 18kVA·12kVA／PCR27000LE2 27kVA·18kVA
• 最大输出电流（AC，L/H 量程）：5A/2.5A（500LE）／10A/5A（1000LE）／20A/10A（2000LE）／30A/15A（3000LE）／40A/20A（4000LE）／60A/30A（6000LE）／90A/45A（9000LE）
• 最大输出电流（LE2，单相 L/H · 多相 L/H）：60A/30A·20A/10A（6000LE2）／90A/45A·30A/15A（9000LE2）／120A/60A·40A/20A（12000LE2）／180A/90A·60A/30A（18000LE2）／270A/135A·90A/45A（27000LE2）
AC 输出额定
• 电压（输出 L/H 量程）：1V至150V／2V至300V
• 电压设定范围：0V至152.5V／0V至305.0V；分辨率 0.1V
• 电压设定精度：±(设定值的 0.3% + 0.6V)（输出频率 45Hz 至 65Hz、空载、室温）
• 最大峰值电流：最大电流（rms）×4（TYP）；电容输入型整流负载，但受额定输出电流的有效值限制
• 最大反向电流：最大电流（rms）的 30%（输出电压 100V/200V、输出频率 40Hz 至 999.9Hz，反向电流相位相对输出电压为 −180° 时）
• 负载功率因数：0 至 1（超前或滞后）
• 频率：1Hz 至 999.9Hz；分辨率 0.01Hz（1.00Hz 至 100.0Hz）／0.1Hz（100.0Hz 至 999.9Hz）
• 电流降额：输出电压 100V至150V／200V至300V 时电流随电压降低；输出频率 1Hz 至 40Hz 时电流随频率降低
DC 输出额定
• 电压（输出 L/H 量程）：±1.4V至±212V／±2.8V至±424V；分辨率 0.1V
• 电压设定范围：−215.0V至+215.5V／−431.0V至+431.0V
• 电压设定精度：±(设定值的 0.05% + 0.05V／0.1V)（空载、室温）
• 最大电流（L/H 量程）：3.5A/1.75A（500LE）／7A/3.5A（1000LE）／14A/7A（2000LE）／21A/10.5A（3000LE）／28A/14A（4000LE）／42A/21A（6000LE）／63A/31.5A（9000LE）
• 最大瞬时电流：最大电流（rms）×3.6（受额定输出电流有效值限制）
• 功率容量：350W／700W／1.4kW／2.1kW／2.8kW／4.2kW／6.3kW（对应 500LE 至 9000LE）
• 电流降额：输出电压 ±100V至±212V／±200V至±424V 时电流随电压降低
输出稳定度与波形
• 电源效应：±0.1% 以内
• 负载调整率：±0.1V 以内（L 量程）／±0.2V 以内（H 量程）
• 输出频率变化（FAST）：±0.2% 以下（FAST）／±0.3% 以内（MEDIUM）
• 纹波噪声（DC 模式）：0.15Vrms 以下（500LE）／0.2Vrms 以下（1000LE 至 4000LE）／0.25Vrms 以下（6000LE／9000LE）（5Hz 至 1MHz 分量）
• 环境温度变化：100 ppm/°C（TYP）
• 频率稳定度：±5×10⁻⁵ 以内；设定精度 ±1×10⁻⁴ 以内
• 电压波形失真率：±0.2% 以下（FAST）／±0.3% 以下（MEDIUM）
• 电压响应速度：20μs（TYP，FAST）／30μs（TYP，MEDIUM）
• 效率：54% 以上与 56% 以上（500LE／1000LE）／55% 以上与 57% 以上（2000LE 至 4000LE）／58% 以上（6000LE／9000LE）
限制值与保护功能
• AC 电压上下限：0.0V至305.0V；DC 电压上下限 −431.0V至+431.0V；分辨率 0.1V
• 输出过压保护：AC/AC+DC 模式 0.0V至474.1V；DC 模式 −474.1V至+474.1V
• 输出欠压保护：AC/AC+DC 模式 0.0V至474.1V；DC 模式 −474.1V至+474.1V
• 频率上下限：1Hz 至 999.9Hz；分辨率 0.01Hz／0.1Hz（安装 3P05-PCR-LE 三相输出驱动器 500Hz LMT 时限制为 1Hz 至 500.0Hz）
• 电流限制（AC 模式）：0.50A至5.50A（500LE）／1.00A至11.00A（1000LE）／2.00A至22.00A（2000LE）／3.00A至33.00A（3000LE）／4.00A至44.00A（4000LE）／6.00A至66.00A（6000LE）／9.00A至99.00A（9000LE）
• 电流限制（DC/AC+DC 模式）：0.35A至3.85A（500LE）／0.70A至7.70A（1000LE）／1.40A至15.40A（2000LE）／2.10A至23.10A（3000LE）／2.80A至30.80A（4000LE）／4.20A至46.20A（6000LE）／6.30A至69.30A（9000LE）
• 正负峰值电流限制：0.50A至22.00A 至 9.00A至396.00A（对应正负峰值，按机型）；分辨率 0.01A（0.35A 至 100.0A）／0.1A（100.0A 至 396.0A）
输入规格
• PCR-LE 单相机型（500LE 至 4000LE）：电压 85Vac至132Vac（100V 系统）／170Vac至250Vac（200V 系统）；频率 47Hz 至 63Hz；视在功率 约 0.93kVA 至 约 7.3kVA；功率因数 0.97（TYP）
• PCR-LE 6kVA 以上（6000LE／9000LE）：3P3W 200V 或 3P4W 400V（线电压 324V 至 440V，相电压 187V 至 254V）；最大电流 64A 或 38A（6000LE）／21A 或 55A／30A（9000LE）
• PCR-LE2 系列：单相／三相三线／三相四线；线电压 170V 至 250V（3P3W）或 324V 至 440V（3P4W，相电压 187V 至 254V）；频率 47Hz 至 63Hz；视在功率 约 10.6kVA 至 约 48kVA；功率因数 0.97（TYP）
• 输入电流示例（LE2）：最大 64A 以下／38A 以下（6000LE2）、75A 以下／39A 以下（9000LE2）、111A 以下／59A 以下（12000LE2）、165A 以下／91A 以下（27000LE2，按接线方式）
接口与一般规格
• BNC 接口：SEQ TRIG OUT、SEQ STAT OUT（脉冲宽度约 10μs，集电极开路输出，上拉 +5V 与约 10kΩ 串阻约 220Ω，最大灌电流 10mA）；SEQ TRIG IN（工作脉宽 10μs 以上，光耦输入，驱动 5V，串阻约 470Ω，7mA 源电流有效）
• 通信接口：RS232C 标配；GPIB、USB、LAN 为选件；支持 LXI 标准
• 绝缘电阻：输入与机壳、输出与机壳、输入与输出之间 500Vdc、30MΩ 以上（部分机型 10MΩ 以上）
• 耐压：输入与机壳、输出与机壳、输入与输出之间 1.5kVac 持续 1 分钟
• 工作环境：室内使用、过电压类别 II；工作温度 0°C 至 +50°C；储存温度 −10°C 至 +60°C；工作湿度 20%rh 至 80%rh（无结露）；海拔 2000m 以下
• 重量（约）：17kg（500LE）／35kg（1000LE）／55kg（2000LE）／82kg（3000LE）／96kg（4000LE）／140kg（6000LE）／190kg（9000LE）
• 标准附件：电源线 1 条（带插头、长 3m）；重物警示标贴（部分机型 1 张）；Setup guide 1 份；Quick Reference 英日各 1 份；安全信息 1 份；CD-ROM 1 张
• 电磁兼容与安全：EN61326-1（Class A）、EN55011（Class A、Group 1）；安全符合 Class I、污染度 2
扩展配置
• 并联运行：使用另售的扩展运行驱动器；2kVA 以上机型；最多连接 5 台；单相最大扩展容量 27kVA
• 单相三线／三相：配合单相三线选件或三相输出驱动器，可扩展至单相三线 54kVA 或三相 81kVA
• 特别订货：108kVA 与 135kVA 可特别订货
• 主机/从机：每台既可作主机也可作从机，单元可独立使用或组成系统
型号与选件
• PCR4000LE：单相 4kVA，AC 40A/20A，DC 28A/14A；约 96kg（在产）
• PCR6000LE：单相 6kVA，AC 60A/30A，DC 42A/21A；约 140kg（在产）
• PCR9000LE：单相 9kVA，AC 90A/45A，DC 63A/31.5A；约 190kg（在产）
• PCR500LE／PCR1000LE／PCR2000LE：已停止销售（Sales discontinued），不单独收录
• PCR3000LE：已停产、库存有限（Production discontinued, limited stock），不单独收录
• PCR6000LE2／PCR9000LE2／PCR12000LE2／PCR18000LE2／PCR27000LE2：PCR-LE2 系列已停产/停止销售（discontinued/sales ended），不单独收录
• 三相输出驱动器 3P05-PCR-LE／3P05-PCR-LE（500Hz LMT）：单相三线/三相输出用；500Hz 限制型将频率限制为 1Hz 至 500.0Hz
• 并联运行驱动器（主机/从机）：并联运行用；PCR500LE 与 PCR1000LE 不可使用；最多 5 台并联（27kVA 以内）

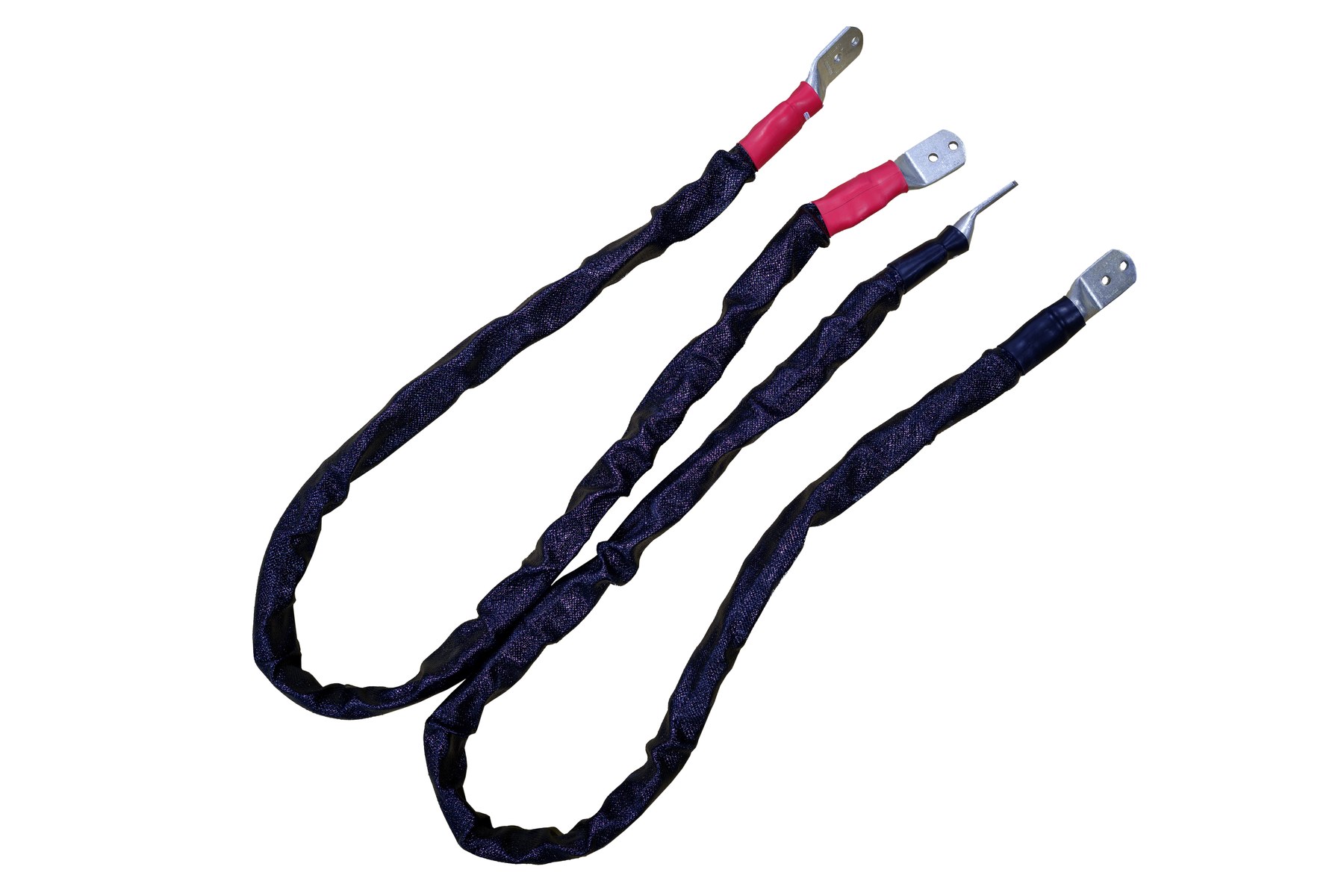

• 并联运行电缆 PC01-PCR-LE／CC01-PCR-LE／CC02-PCR-LE／CC11-PCR-LE：并联运行用
• 电源同步电缆 LC01-PCR-LE：并联同步用
• 机架安装支架 KRB400-PCR-LE：用于 PCR500LE
• 输入电源电缆 AC14-1P3M-M5C-4S／AC5.5-1P3M-M5C-5S：输入电源电缆（后者用于 PCR6000LE／PCR9000LE 三相四线）
• 控制面板延长电缆 EC05-PCR：控制面板延长用
• 线路阻抗网络 LIN 系列：IEC 标准测试配套（定制）
• 应用软件 WAVY 系列：电源与电子负载用应用软件
• 远程控制软件 SD021-PCR-LE/WE：Windows 平板远程控制软件
• 航空电子测试软件 SD012-PCR-LE/WE：航空电子测试应用
资源下载
以上规格取自菊水（KIKUSUI）官网 PCR-LE/LE2 系列产品详情页（Features／Applications／Specifications／Line-up／Options 段落）。
