菊水 KIKUSUI
PCR-WEA/WEA2系列 超紧凑交直流可编程电源
1kVA至36kVA · AC 0至322Vrms／DC 0至±455V · 6kVA仅6U · 输出频率至5kHz · R型100%回馈
产品简介
PCR-WEA/WEA2 是菊水（KIKUSUI）的超紧凑型多功能开关式交直流可编程电源系列，15 个机型覆盖 1kVA 至 36kVA，单相机型支持 1P2W／1P3W／3P4W 三种输出方式切换，并可在 AC 与 DC 两种输出模式间使用（DC 输出可达 AC 额定功率的 100%）。系列在高功率密度上继续加码：单机 6kVA 仅占 6U 机架空间，单机容量最大 36kVA，相比前代 PWM 机型体积缩小约 60%、效率提升约 7% 至约 85%。输出频率最高 5kHz，可模拟航空电子设备测试所需的尖锐电压波动。
官方定位：面向电力电子行业的多功能交直流电源，兼顾精确的高功率输出与超紧凑设计；支持电源线异常模拟、序列运行、外部模拟与数字控制，标配 LAN（LXI）、USB、RS232C 弹性数字接口（GPIB 为工厂选件）。带 R 后缀的机型（PCR-WEA2R）具备 100% 功率回馈能力，可大幅降低功耗与运行成本，并支持并联扩展至三相最大 540kVA 的大规模测试系统。
核心参数
• 功率容量：单相输出 1kVA 至 36kVA；三相输出 3kVA 至 36kVA；单相三线输出 2kVA 至 24kVA（15 个机型）
• AC 输出电压：额定 160V／320V，设定范围 0V至161.0V／0V至322.0V（L 量程／H 量程）
• DC 输出电压：额定 −226V至+226V／−452V至+452V，设定范围 −227.5V至+227.5V／−455.0V至+455.0V
• 输出频率：1Hz 至 5kHz（5kHz 处 −3dB，低于 40Hz 需降额）
• 输出方式：1P2W（单相两线）／1P3W（单相三线）／3P4W（三相四线）可切换
• 最大峰值电流：最大输出电流的 4 倍；浪涌电流能力为额定电流的 3 倍（0.07s）与 1.4 倍（0.5s）
• 效率：约 82%（TYP，1kVA／2kVA）／约 85%（TYP）；相比前代 PWM 机型效率提升约 7%
• 回馈能力（R 型）：100% 功率回馈，无反向潮流时间限制；最大回馈功率 6kVA 至 36kVA，回馈效率 85%（TYP）
• 体积密度：6kVA 仅占 6U 机架；单机最大 36kVA；36kVA 机型安装面积仅为 PCR-LE 的约 1/6、重量约轻 80%
• 并联扩展：全系列均可经选件并联电缆并联，单条电缆配置；支持不同机型混连，三相最大 540kVA
• 输入电源：1P2W 100Vac至240Vac（100V/200V 自动选择）／3P3W 200Vac至240Vac 或 380Vac至480Vac／3P4W 380Vac至480Vac；50/60Hz
• 数字接口：LAN（LXI 兼容）、USB、RS232C 标配；GPIB 为工厂选件
功能特性

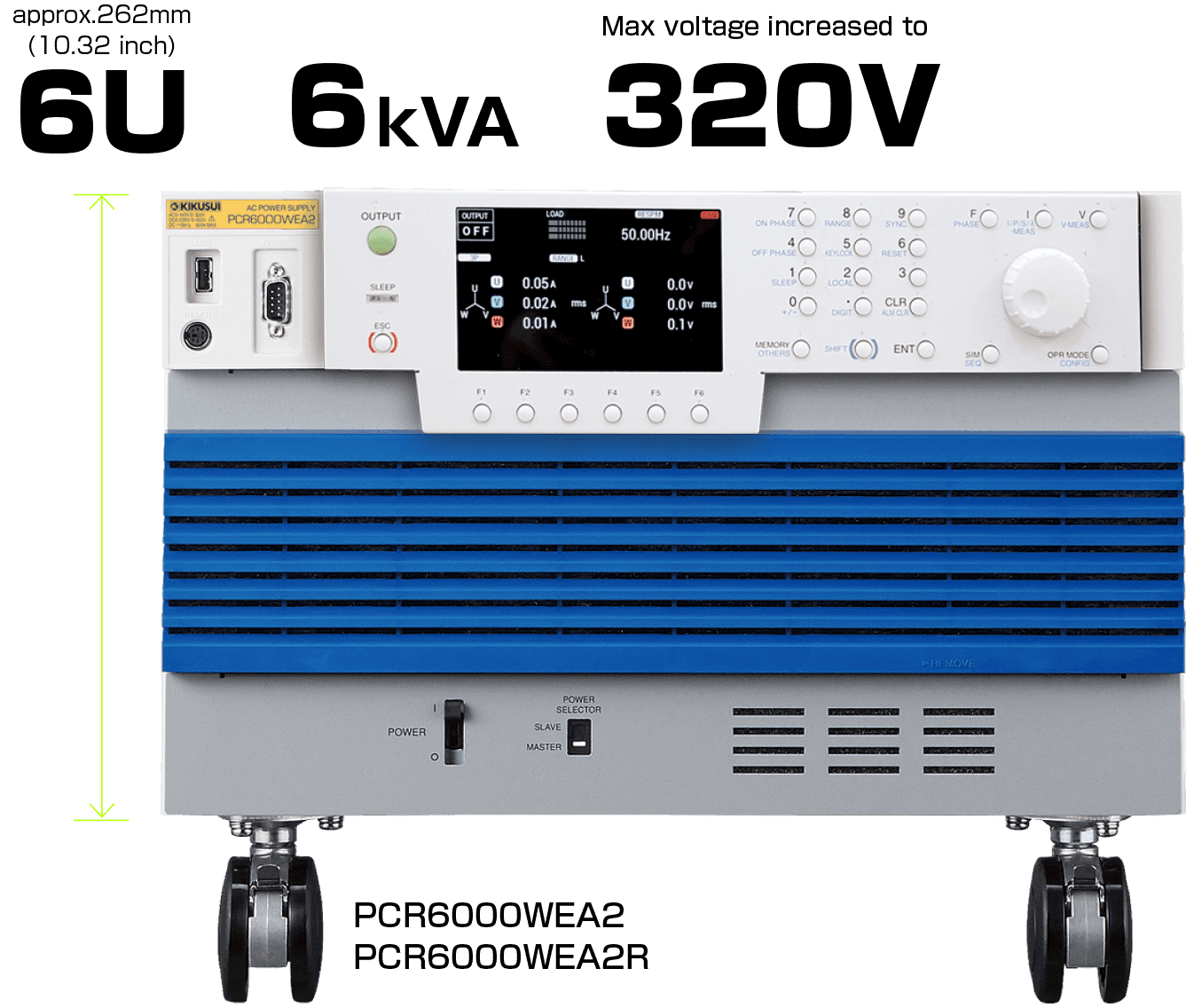

• 超紧凑高功率密度：相比前代 PWM 机型体积缩小约 60%，6kVA 机型仅占 6U 机架；36kVA 机型安装面积约为 PCR-LE 的 1/6、重量约轻 80%
• 100% 功率回馈（R 型）：PCR-WEA2R 机型可 100% 功率回馈，且无反向潮流时间限制（PCR-LE/LE2 为 30%）；回馈限于安装现场内，仅适用于三相 200V／400V 输入的 R 机型
• DC 输出达额定功率 100%：可将 AC 额定输出功率的 100% 用作 DC 输出，兼顾交流与直流供电测试需求
• 输出频率至 5kHz：最高输出频率 5kHz，满足国防与航空电子行业对尖锐电压波动仿真的关键需求，可在不占用专用电源安装空间的前提下组建自动化单机架测试系统
• 低纹波噪声：作为 PWM 逆变器型交流电源实现了极低的开关噪声，纹波噪声低至 0.25Vrms，噪声性能接近 PCR-LE/LE2 线性放大器电源系列
• 电源线异常模拟：可模拟电源中断、电压跌落（dip）与电压升高（pop）等多种电源线异常，适用于电源开关与各类电子设备的测试
• 弹性数字接口与远程监控：标配 LAN、USB、RS232C（GPIB 为工厂选件）；LAN 连接符合 LXI，可经计算机、智能手机或平板浏览器远程监控与操作，便于在电波暗室/屏蔽室内进行关键交流测试
• 睡眠功能：一段时间未检测到输出时自动进入睡眠模式并切断功耗（6kVA 及以上机型）
• 省电模式：按输出设定仅驱动所需的功率模块，降低运行成本
• 模块化设计便于维护：各功率模块可单独拆卸更换，便于维护与校准（6kVA 及以上机型）
• 模拟监视输出（工厂选件）：无需差分探头或电流传感器即可将瞬时电压/电流值以电压波形输出，也可输出功率瞬时值；可在电压或电流间选择、最多监视 3 路输出（6kVA 及以上机型）

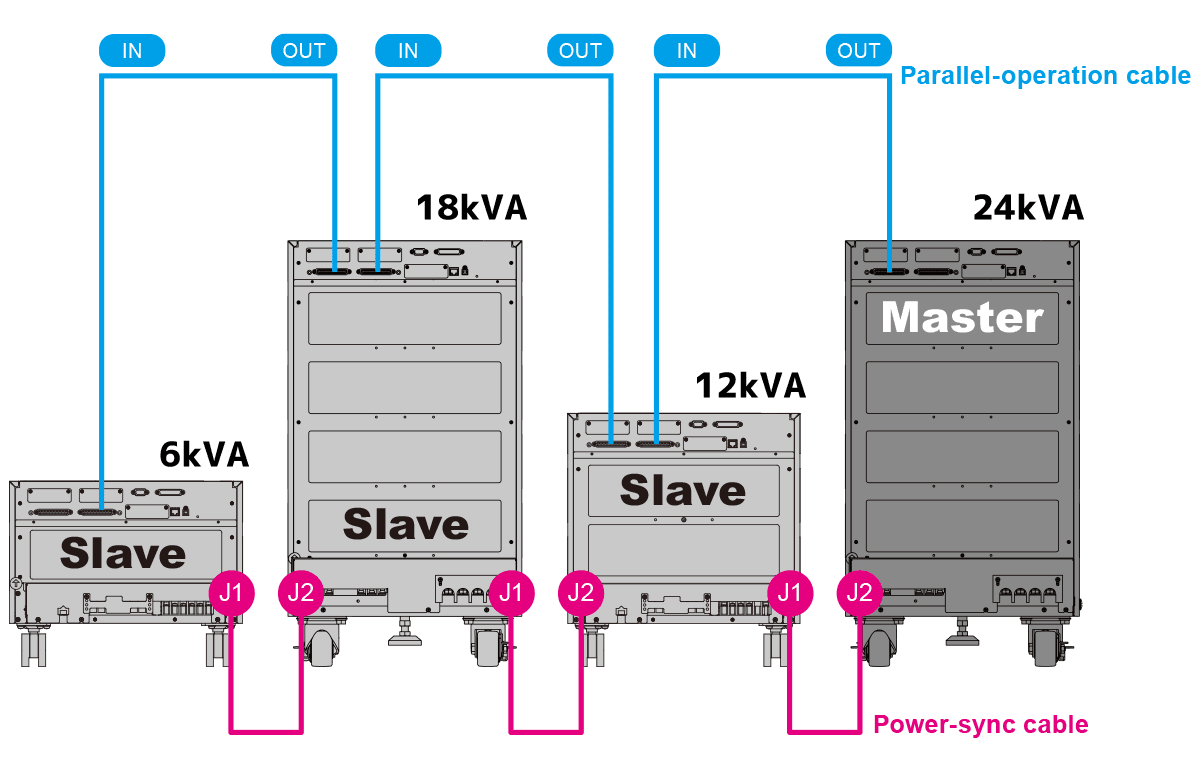

• 并联运行：所有机型仅需连接选件并联电缆即可并联；内置并联运行驱动软件，每路连接一条电缆；不同机型之间亦可并联以获得更宽的高功率范围（相同输入电压与接线方式为 6kVA 及以上机型的前提；超过 4 台并联需与本厂协商）
• 标准合规与行业应用：可用于 IEC61000-4-11/-13/-14/-27/-28/-34/-17/-29 等标准测试（电压暂降、短时中断、电压变化、谐波/间谐波、电压波动、不平衡、电源频率变化、直流输入纹波等），并可用于 EV/PHEV 充电系统测试
资源下载
• PCR-WEA/WEA2系列 超紧凑交直流可编程电源 的全部技术指标已单独整理，详见 PCR-WEA/WEA2系列 超紧凑交直流可编程电源 详细指标页。
以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
菊水电子工业株式会社 · onetest 仪器资源库
菊水 KIKUSUI
PCR-WEA/WEA2系列 超紧凑交直流可编程电源 详细指标
1kVA至36kVA · AC 0至322Vrms／DC 0至±455V · 6kVA仅6U · 输出频率至5kHz · R型100%回馈
详细指标
以下为 PCR-WEA/WEA2 系列 15 个机型的输入、AC/DC 输出、频率相位、回馈与通用规格，取自菊水官网该产品详情页。机型命名规则：PCR＋容量＋WEA（或 WEA2）；带 R 后缀的机型为三相三线 200V／400V 输入且具备 100% 回馈能力。输出规格以 L 量程／H 量程成对表示。
AC 输出额定（按机型）
• PCR1000WEA：单相 1kVA，最大电流 10A／5A，最大峰值电流为最大输出电流的 4 倍
• PCR2000WEA：单相 2kVA，最大电流 20A／10A
• PCR3000WEA2：单相 3kVA／三相 3kVA／单相三线 2kVA；单相最大电流 30A／15A，三相与单相三线 10A／5A
• PCR6000WEA2／PCR6000WEA2R：单相 6kVA／三相 6kVA／单相三线 4kVA；单相最大电流 60A／30A，三相与单相三线 20A／10A
• PCR12000WEA2／PCR12000WEA2R：单相 12kVA／三相 12kVA／单相三线 8kVA；单相最大电流 120A／60A，三相与单相三线 40A／20A
• PCR18000WEA2／PCR18000WEA2R：单相 18kVA／三相 18kVA／单相三线 12kVA；单相最大电流 180A／90A，三相与单相三线 60A／30A
• PCR24000WEA2／PCR24000WEA2R：单相 24kVA／三相 24kVA／单相三线 16kVA；单相最大电流 240A／120A，三相与单相三线 80A／40A
• PCR30000WEA2／PCR30000WEA2R：单相 30kVA／三相 30kVA／单相三线 20kVA；单相最大电流 300A／150A，三相与单相三线 100A／50A
• PCR36000WEA2／PCR36000WEA2R：单相 36kVA／三相 36kVA／单相三线 24kVA；单相最大电流 360A／180A，三相与单相三线 120A／60A
AC 电压与频率特性
• AC 电压额定：160V／320V（L 量程／H 量程）
• AC 电压设定范围：0V至161.0V／0V至322.0V；分辨率 0.1V
• AC 电压设定精度：相电压与线电压 ±(设定值的 0.3% + 0.3V)（L 量程）／±(设定值的 0.3% + 0.6V)（H 量程）
• 频率设定范围：1Hz 至 5kHz（5kHz 处 −3dB，低于 40Hz 需降额）
• 频率分辨率：0.01Hz（1.00Hz 至 100.0Hz）／0.1Hz（100.0Hz 至 1000Hz）／1Hz（1000Hz 至 5000Hz）
• 频率精度：±0.01%，温度系数 ±0.005%/°C
• 相位分辨率与精度：分辨率 0.01；0.1°（1Hz 至 500Hz）／1°（500Hz 至 4kHz）／2°（4kHz 以上）；精度 ±(0.4° + fo×0.9°)（fo 为频率，单位 kHz）
• 负载功率因数：0 至 1（超前或滞后）
• 输出相数：1P2W／1P3W／3P4W 可切换
DC 输出特性
• DC 电压额定：−226V至+226V（L 量程）／−452V至+452V（H 量程）
• DC 电压设定范围：−227.5V至+227.5V／−455.0V至+455.0V；分辨率 0.1V
• DC 电压精度：±(设定值的 0.05% + 0.1V)
• DC 最大电流：与同机型 AC 单相最大电流一致（10A/5A 至 360A/180A）
• DC 功率容量：1kW 至 36kW，与 AC 额定功率对应；DC 输出可达 AC 额定功率的 100%
• 降额说明：输出相电压 100Vac至160Vac／200Vac至320Vac、输出电压 100Vdc至226Vdc／200Vdc至452Vdc 时电流随电压降低；输出频率 1Hz 至 40Hz 时电流随频率降低，1Hz 时约为 70%
100% 回馈特性（R 型）
• 最大回馈功率：PCR6000WEA2R 6kVA／PCR12000WEA2R 12kVA／PCR18000WEA2R 18kVA／PCR24000WEA2R 24kVA／PCR30000WEA2R 30kVA／PCR36000WEA2R 36kVA
• 最大反向潮流电流：1P2W：60A/30A 至 360A/180A；3P：20A/10A 至 120A/60A（按机型）
• 回馈效率：85%（TYP）
• 输出电流谐波失真：THD 5% 以下，各次谐波 3% 以下（第 2 次至第 40 次）
• 适用范围：仅 R 机型（PCR-WEA2R，三相 200V／400V 输入）；回馈限于安装现场内使用
输入规格
• 输入方式：1P2W 输入机型（PCR1000WEA／2000WEA／3000WEA2）：100Vac至120Vac／200Vac至240Vac（100V/200V 自动选择）
• 3P3W 输入：200Vac至240Vac（相间电压）或 380Vac至480Vac（相间电压）；6kVA 及以上带 R 后缀机型为三相三线输入
• 3P4W 输入：380Vac至480Vac（相间电压）；6kVA 及以上不带 R 后缀机型为三相四线输入
• 输入频率：额定 50Hz 至 60Hz；范围 45Hz 至 65Hz
• 视在功率：1.4kVA 至 46.8kVA（按机型）
• 功率因数：单相 0.95（TYP）；200V 输入 0.97（TYP）／400V 输入 0.95（TYP）
• 最大输入电流：单相 17A/8.5A 至 48A/24A；3P3W 200V 27A 至 159A；3P3W/3P4W 400V 14A 至 84A
• 短时中断保持时间：10ms
• 保护导体电流：1P2W 机型 3.5mA 以下；3P3W 200V 10mA 至 35mA；3P3W 400V 10mA 至 60mA；3P4W 3.5mA 以下
通用输出特性
• 最大峰值电流：最大输出电流的 4 倍
• 浪涌电流能力：额定电流的 3 倍（0.07s）与 1.4 倍（0.5s）
• 效率：82%（TYP，1kVA／2kVA 机型）／85%（TYP，其余机型）
• 输出频率上限：5kHz（500Hz 限制机型的三相输出频率限制为 1Hz 至 500.0Hz）
• 输出电流降额：输出相电压与输出频率引起的降额按前述规则；1Hz 时输出电流约为 70%
接口、并行与功能
• 标配数字接口：LAN（LXI 兼容）、USB、RS232C；GPIB 为工厂选件
• 远程监控：经 LAN 连接（LXI）可用计算机、智能手机或平板浏览器监控与操作；也提供简易远程控制软件
• 外部控制：外部模拟与数字控制功能标配

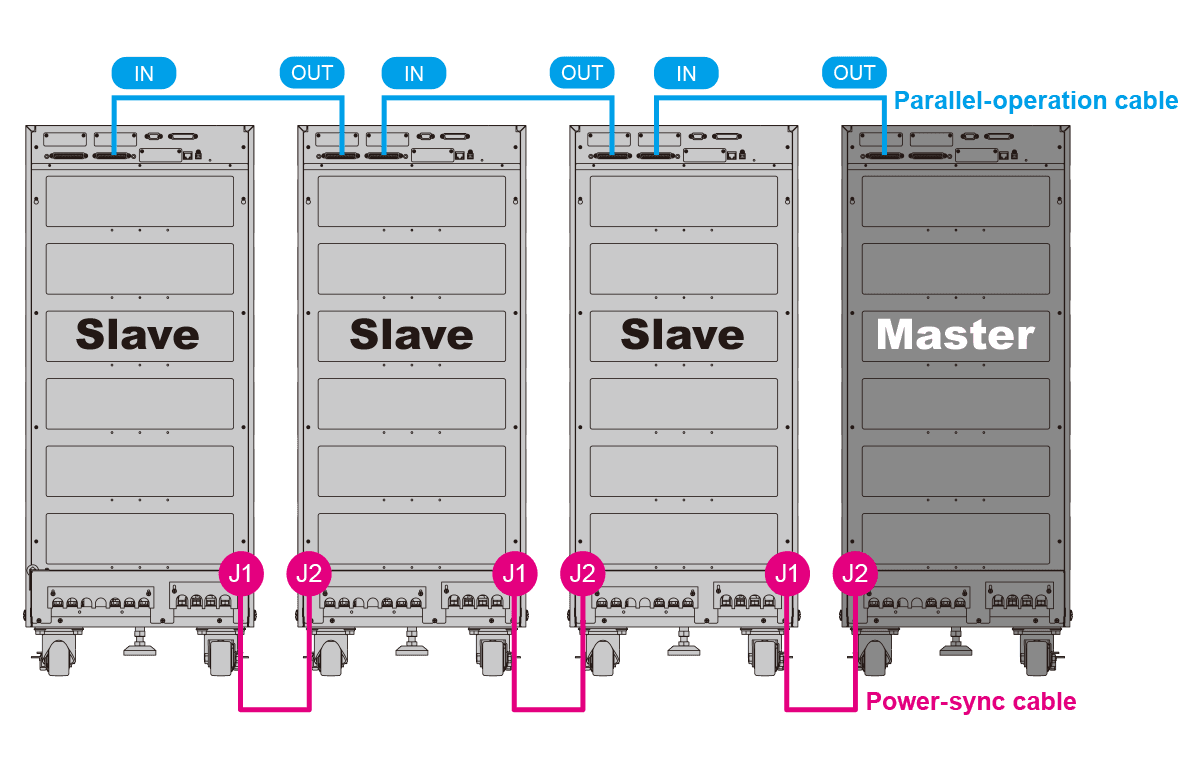

• 并联运行：所有机型经选件并联电缆即可并联（每路连接一条电缆，6kVA 及以上机型）；内置并联运行驱动软件；支持不同机型混连；超过 4 台并联需与本厂协商
• 并联配置示例：12kVA（PCR6000WEA2×2）／48kVA（PCR24000WEA2R×2）／90kVA（PCR30000WEA2R×3）／144kVA（PCR36000WEA2R×4）
• 睡眠功能：未检测到输出一段时间后进入睡眠模式并切断功耗（6kVA 及以上机型）
• 省电模式：按输出设定仅驱动所需功率模块
• 模块化设计：功率模块可单独拆卸更换，便于维护与校准（6kVA 及以上机型）
• 模拟监视输出：工厂选件，可输出瞬时电压/电流/功率波形，最多监视 3 路（6kVA 及以上机型）
• 回馈与谐波：R 型支持 100% 功率回馈；输出电流 THD ≤5%、各次谐波 ≤3%（第 2 至第 40 次）
型号与选件
• PCR1000WEA／PCR2000WEA：单相 1kVA／2kVA，1P2W 输入（100V/200V 自动选择）
• PCR3000WEA2：单相 3kVA／三相 3kVA／单相三线 2kVA，1P2W 输入
• PCR6000WEA2／PCR12000WEA2／PCR18000WEA2／PCR24000WEA2／PCR30000WEA2／PCR36000WEA2：单相/三相/单相三线可切换，3P4W 400V 输入，无回馈
• PCR6000WEA2R／PCR12000WEA2R／PCR18000WEA2R／PCR24000WEA2R／PCR30000WEA2R／PCR36000WEA2R：单相/三相/单相三线可切换，3P3W 200V／400V 输入，100% 回馈
• 并联运行电缆 PC01-PCR-WE：并联运行用（每路连接一条）
• 电源同步电缆 LC01-PCR-LE：并联同步用
• GPIB 接口：工厂选件，将数字接口扩展为 GPIB
• 模拟监视输出：工厂选件，6kVA 及以上机型
资源下载
以上规格取自菊水（KIKUSUI）官网 PCR-WEA/WEA2 系列产品详情页（Features／Specifications／Line-up／Options 段落）。
