马格纳电源 Magna-Power
ML系列 500kW至10MW水冷可编程直流电源
100Vdc至6000Vdc · 83Adc至5000Adc · 500kW/1000kW可扩至10MW · 水冷落地式系统 · 38个机型
产品简介
ML系列是马格纳电源（Magna-Power）的水冷落地式大功率可编程直流电源，提供 500 kW 与 1,000 kW 两种基础功率单元，可扩展至 10 MW 以上，共 38 个机型，输出电压 100 Vdc 至 6000 Vdc。系列基于电流馈电功率处理、内置谐波中和器与 12 位精度控制，水冷散热使其功率密度约为同级风冷设计的四倍，为高功率实验室与测试舱节省占地。
官方定位：面向 10 MW 级高功率直流供电与测试的水冷落地式系统，提供 12／24 脉波交流波形、低 THD 与 SCPI 远程编程，适合对功率密度与谐波有严格要求的场所。
核心参数
• 输出功率：500 kW／1000 kW 基础单元，可扩展至 10 MW+
• 输出电压：100 Vdc 至 6000 Vdc
• 输出电流：83 Adc 至 5000 Adc（100 V 量程最大 5000 A，6000 V 量程 83 A 起）
• 形态：水冷落地式系统：500 kW 分两台组件（电源＋谐波中和器）；1000 kW 分两台组件
• 效率：最高 96%，按机型
• 功率因数：最大功率时 > 0.96
• 交流波形：12 脉波与 24 脉波
• 控制精度：12 位精度控制，SCPI 命令远程编程
功能特性
• 高功率密度水冷设计：水冷散热实现约为同级风冷设计四倍的功率密度，为高功率实验室释放占地
• 内置谐波中和器：内置 12 脉波与 24 脉波谐波中和器，抑制电网 THD
• 10 MW 级扩容：以 500 kW／1000 kW 单元组合扩展至 10 MW 以上系统
• 12 位精度控制：数字编程分辨率 12 位（0.025% 额定值），电压/电流编程精度 ±0.075%
• 丰富模拟与数字 I/O：4 路模拟编程输入、2 路模拟测量输出、5 路数字控制输入、15 路数字监测输出
• 高隔离输出选件：选件 +ISO 为 250 Vdc 至 1000 Vdc 机型提供高输出隔离；>1000 Vdc 机型本征 ±6000 Vdc 隔离
• 内置阻断二极管选件：选件 +BD 在正输出端提供内部散热保护二极管
• 安全与合规：符合 EN61010-1 与 2014/35/EU（低电压指令）、2014/30/EU（EMC 指令），CE 标识
应用场景
• 10 MW 级高功率测试：大功率电源、变换器、电机与配电设备的系统级测试
• 高功率实验室与测试舱：水冷高功率密度设计适合空间受限的高功率测试场所
• 对谐波敏感的电网环境：12／24 脉波谐波中和器降低 THD，适配电网质量要求高的场合
• 多兆瓦级直流供电平台：以基础单元组合扩展至 10 MW 以上直流供电
资源下载
• ML系列 500kW至10MW水冷可编程直流电源 的全部技术指标已单独整理，详见本页「详细指标」标签页。
以上内容与指标均取自马格纳电源（Magna-Power）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Magna-Power Electronics · onetest 仪器资源库
马格纳电源 Magna-Power
ML系列 500kW至10MW水冷可编程直流电源 详细指标
100Vdc至6000Vdc · 83Adc至5000Adc · 500kW/1000kW可扩至10MW · 水冷落地式系统 · 38个机型
详细指标
以下为该系列 38 个机型的输入、输出、编程/测量精度、物理与环境规格，取自马格纳电源（Magna-Power）官网 ML 系列产品详情页与官方数据手册。除特别注明外，规格均在产品最大额定条件下测得。
交流输入规格
• 输入电压（可选项）：下单时指定且不可更改：440 Vac 三相；480 Vac 三相
• 输入电压容差：± 10%
• 输入频率：50 Hz 至 60 Hz
• 功率因数：最大功率时 > 0.96
• 输入隔离：线对地 ± 2000 Vdc
• 交流保护：UL/CSA 认证断路器
直流输出规格
• 输出电压量程：100／125／160／200／250／300／375／400／500／600／800／1000／1250／1600／2000／2500／3000／4000／5000／6000 Vdc
• 输出电流：按量程与 500／1000 kW 单元组合，100 V 量程最大 5000 Adc，6000 V 量程 83 A 起
• 电压纹波：按机型，见官网机型表
• 电压模式线性调整率：± 0.04% 额定电压
• 电流模式线性调整率：± 0.03% 额定电流
• 电压模式负载调整率：± 0.02% 额定电压
• 电流模式负载调整率：± 0.06% 额定电流
• 稳定性：FWHM，25°C 预热 30 min 后 8 h 内 ± 0.10%
• 温度系数：电压控制 0.04%/°C；电流控制 0.06%/°C（均为额定值）
• 效率：最高 96%，按机型
• 最大斜率（标准型）：输出电压 0 至 63% < 170 ms；输出电流 0 至 63% < 200 ms
• 最大斜率（+HS 选件）：输出电压 0 至 63% < 5 ms；输出电流 0 至 63% < 10 ms
• 输出隔离：额定 ≤ 1000 Vdc：± 1500 Vdc 对地；额定 > 1000 Vdc 或含 +ISO 选件：± 6000 Vdc 对地
编程与测量精度
• 数字编程分辨率：12 位（0.025% 额定电压/电流/功率）
• 编程精度：电压 ± 0.075% 额定电压；电流 ± 0.075% 额定电流
• 测量精度：电压 ± 0.20% 额定电压；电流 ± 0.20% 额定电流
• 跳变设定范围：过压 10% 至 110% 额定电压；过流 10% 至 110% 额定电流
• 命令协议：标准可编程仪器命令（SCPI，ASCII 命令）
• 远端感测限值：有线；1000 Vdc 及以下机型可用；输出至负载最大 3% 压降
接口规格
• 前面板编程：两只机加工铝制 10 圈旋钮与键盘
• 通信接口（标配）：RS232，D-sub DB-9 母座
• 通信接口（选件）：LXI TCP/IP 以太网（+LXI）RJ-45
• 外部用户 I/O 端口：标准 37 针 D-sub DB-37 母座；参考地，与直流输出隔离
外部用户 I/O 规格
• 模拟 I/O：4 路模拟编程输入、2 路模拟测量输出、提供参考信号；编程输入 0-10 V，阻抗 10 kΩ；测量输出 0-10 V／5 mA，阻抗 100 Ω；参考 10 V／5 mA，1 Ω
• 数字 I/O：5 路数字控制输入、15 路数字监测输出、提供参考信号；控制输入 5 V／10 kΩ；监测输出 5 V／5 mA；参考 5 V／25 mA
物理规格
• 500 kW 机型（拆为两组件发运）：电源柜 76.4 in H × 48 in W × 31.5 in D（194.1 × 121.9 × 80.0 cm），2500 lbs（1134 kg）；谐波中和器柜 76.4 in H × 24 in W × 31.5 in D，1500 lbs（680 kg）
• 1000 kW 机型（拆为两组件发运）：电源柜 76.4 in H × 72 in W × 31.5 in D（194.1 × 182.9 × 80.0 cm），3750 lbs（1701 kg）；谐波中和器柜 76.4 in H × 48 in W × 31.5 in D，2850 lbs（1293 kg）
环境规格
• 工作环境温度：0°C 至 50°C
• 储存温度：-40°C 至 +85°C
• 湿度：相对湿度最高 95%，不凝露
• 风道：水冷系统为均衡热分布设计，底部进风、顶部出风
• 冷却水要求：最大进水温度 25°C；最大进水压力 80 psi；进出水接口 1 in 内螺纹 NPT；管路材质为铜管、PEX 管、黄铜电磁阀与接头
• 最小冷却水流量：500 kW 机型 9 GPM；1000 kW 机型 15 GPM
合规与安全
• 电磁兼容：符合 2014/30/EU（EMC 指令），CISPR 22 / EN 55022 Class A
• 安全：符合 EN61010-1 与 2014/35/EU（低电压指令）
• 标识：CE 标识
集成选件
• +ISO 高隔离输出：适用于额定 250 Vdc 至 1000 Vdc 机型，大幅提升输出隔离，用于浮地或串联超过标准 ±1000 Vdc 隔离的场景
• +HS 高速斜率输出：更换为低容值薄膜/高有效值电流电解电容输出级，提升带宽与程序化升降时间
• +BD 内置阻断二极管：在正输出端提供内部散热保护二极管，抵御远超额定电压的反向电压
• +GPIB／+LXI：IEEE-488 GPIB 与 LXI TCP/IP 以太网通信选项
外部配件
• 直流电力电缆：按订单定制的宽电压/电流等级直流电缆
• RS485 转换器：RS232 转可寻址 RS485 工业转换器

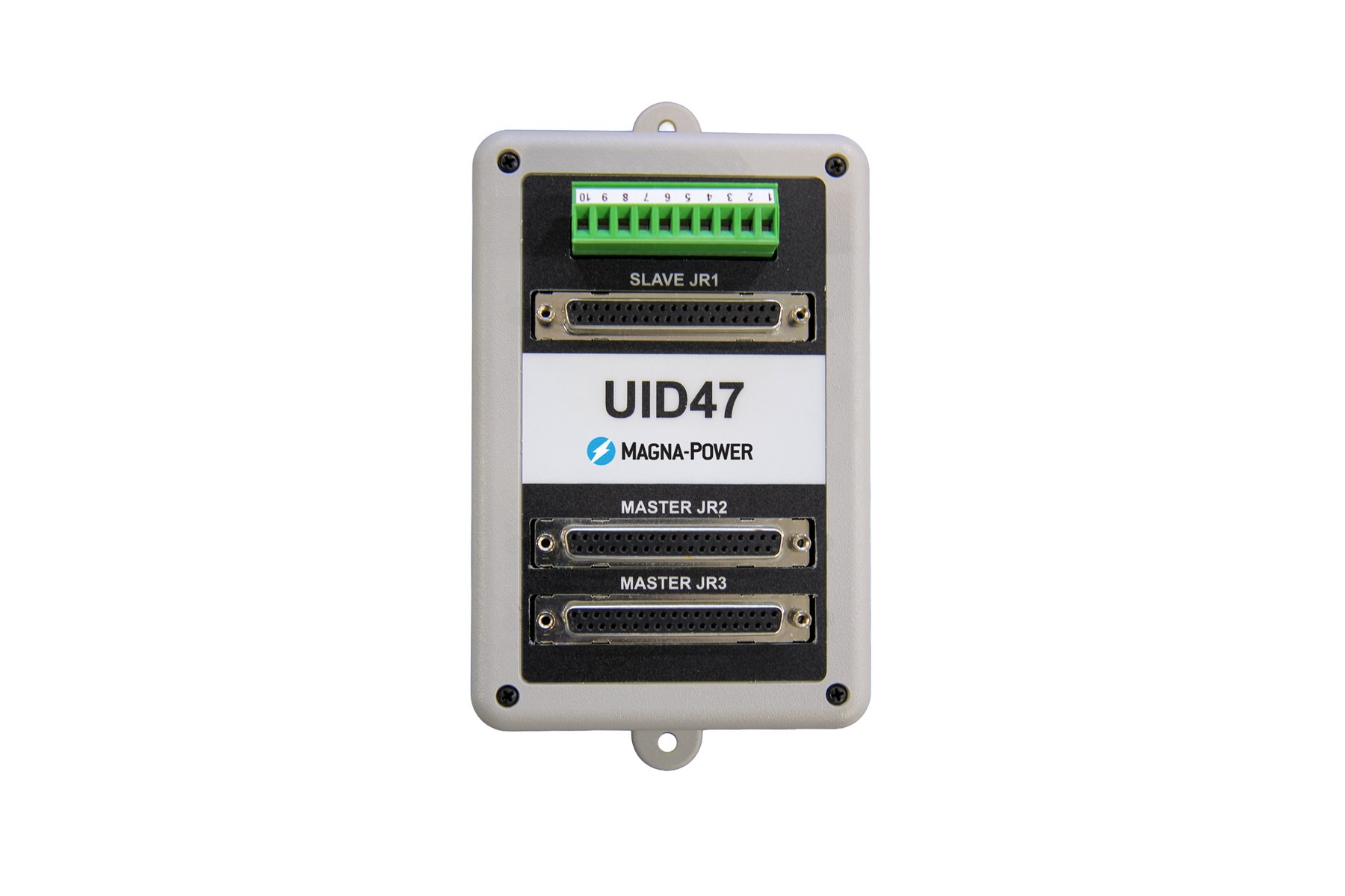

• 通用接口装置（UID）：主从均流接口装置，含接口盒与两根带编织屏蔽的 37 针 D-sub 电缆
• USB Edgeport 转换器：工业即插即用 USB 转 RS232 转换器
型号与选件
• 机型命名规则：ML＋最大电压＋最大电流，按 500 kW／1000 kW 功率单元组合
• 500 kW 列：100 V：ML100-5000；200 V：ML200-2500；1000 V：ML1000-500；6000 V：ML6000-83
• 1000 kW 列：100 V：ML100-10000（扩展）；200 V：ML200-5000；1000 V：ML1000-1000；6000 V：ML6000-166.6
• 扩展至 10 MW+：以 500 kW／1000 kW 单元组合扩展，具备 12／24 脉波交流波形
• 完整机型表：共 38 个机型，按电压量程与 500／1000 kW 组合，详见官网机型表
资源下载
以上规格取自马格纳电源（Magna-Power Electronics）官网 ML Series 产品详情页（Features／Models／Specifications 段落）与官方数据手册 datasheet_ml。
