马格纳电源 Magna-Power
TS系列 5kW至100kW机架式可编程直流电源
5Vdc至6000Vdc · 1.2Adc至10000Adc · 5kW至100kW · 3U至16U机架式 · 279个机型
产品简介
TS系列是马格纳电源（Magna-Power）的中大功率可编程直流电源，采用 3U 至 16U 机架式箱体，提供 5 kW 至 100 kW 输出功率，共 279 个机型，输出电压 5 Vdc 至 6000 Vdc、输出电流 1.2 Adc 至 10,000 Adc。系列以高可靠电流馈电功率处理、高精度编程与测量、标配隔离 37 针用户 I/O 为核心，并可选配水冷与内置阻断二极管，适配从产线老化到高功率系统测试的广泛应用。
官方定位：面向中大功率直流供电与测试的机架式可编程电源，功率密度与量程覆盖兼顾，支持主从扩容、水冷集成与阻断二极管保护，适合系统级集成。
核心参数
• 输出功率：5 kW／10 kW／15 kW／20 kW／25 kW／30 kW／40 kW／50 kW／75 kW／100 kW 十档
• 输出电压：5 Vdc 至 6000 Vdc
• 输出电流：1.2 Adc 至 10,000 Adc
• 形态：3U／4U／6U／8U／12U／16U 机架式，含 EIA-310 机架标准与后部支撑导轨
• 效率：85% 至 95%，按机型
• 冷却方式：标配风冷；选件 +WC 水冷（按机箱高度提供 1.5 至 6.0 GPM 最小流量）
• 编程精度：电压/电流编程精度 ±0.075% 最大额定值；电压/电流回读精度 ±0.2% 最大额定值
功能特性
• 宽量程覆盖：279 个机型覆盖 5 kW 至 100 kW、5 V 至 6000 V、最高 10,000 A，可按测试需求精确选型
• 水冷选件：选件 +WC 采用水冷散热，适用于机柜内热量集中的高功率集成场景
• 内置阻断二极管选件：选件 +BD 在正输出端提供内部散热保护二极管，抵御远超额定电压的反向电压
• 高隔离输出选件：选件 +ISO 可将 250 Vdc 至 1000 Vdc 机型的输出隔离大幅提升，满足浮地或串联使用
• 远端感测：1000 Vdc 及以下（未选 +ISO）机型支持四线远端感测，最大补偿 3% 压降
• 高速斜率选件：选件 +HS 将程序化上升时间由 < 170 ms 缩短至 < 5 ms，带宽由 3 Hz 提升至 60 Hz

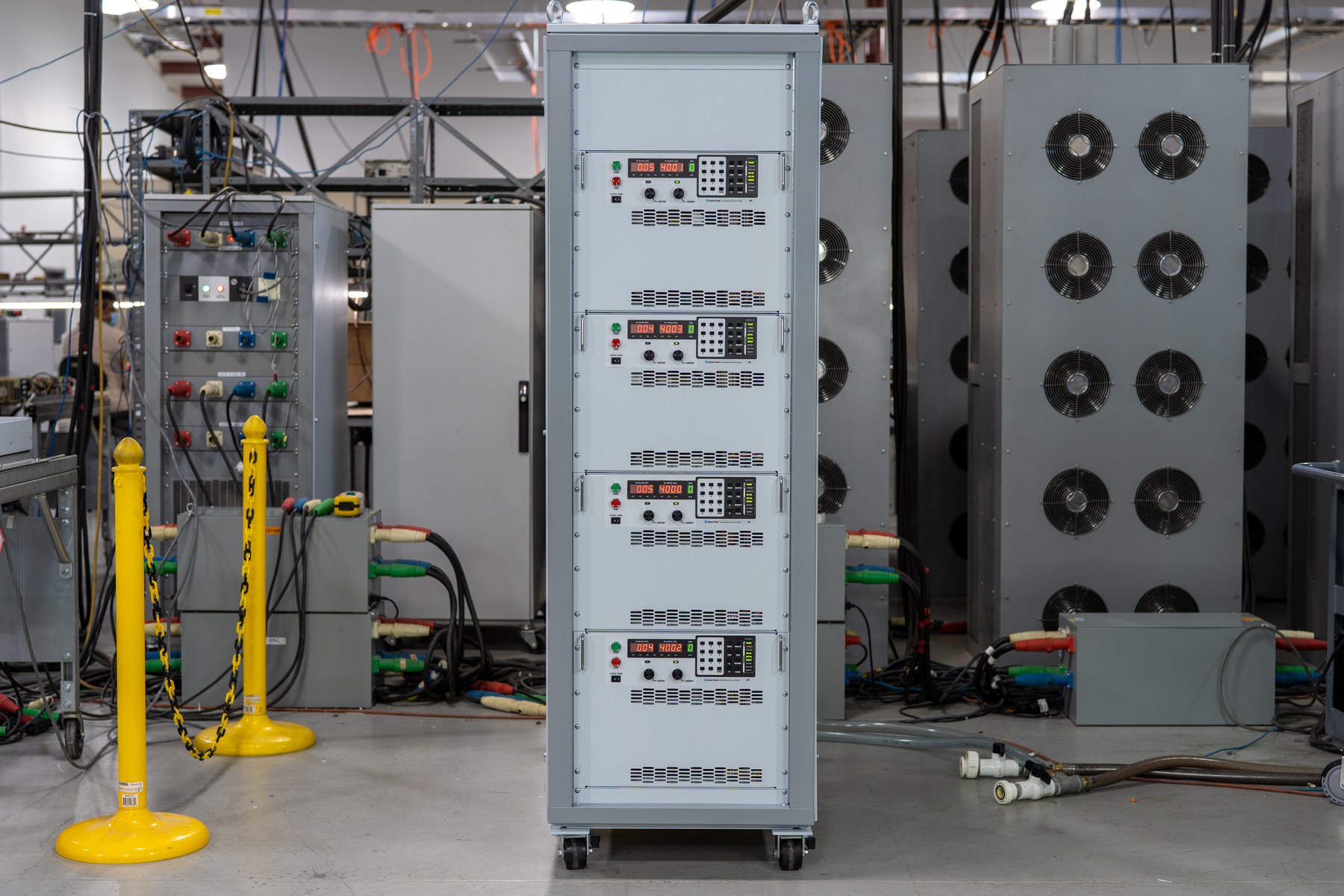

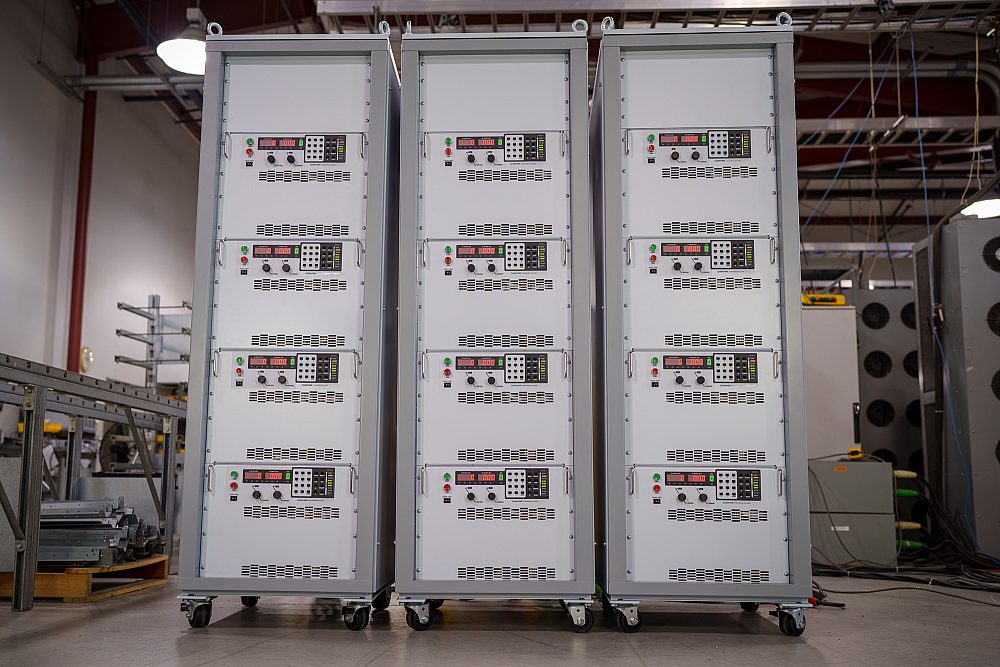

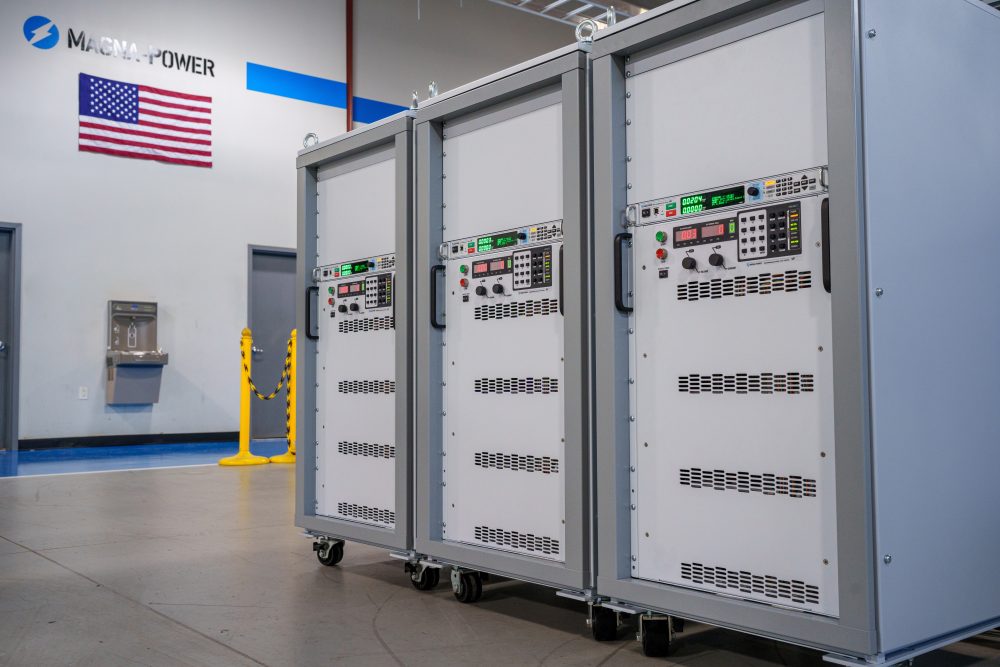

• 机架箱体与集成：配套 12U／24U／30U／36U 等规格机架箱体，支持含脚轮、风扇在内的产品集成
• 安全与合规：符合 EN61010-1 与 2014/35/EU（低电压指令）、2014/30/EU（EMC 指令），CE／RoHS 合规
应用场景
• 产线老化与寿命试验：中大功率输出适合电源模块、器件的批量老化与寿命试验
• 大功率系统测试：最高 100 kW／10,000 A 覆盖电机、配电与储能相关测试
• 实验室高功率直流供电：可选水冷与高隔离输出，适配高功率实验平台
• 系统集成机柜供电：3U 至 16U 多档机箱与机架箱体选件，便于机柜级集成
资源下载
• TS系列 5kW至100kW机架式可编程直流电源 的全部技术指标已单独整理，详见 TS系列 5kW至100kW机架式可编程直流电源 详细指标页。
以上内容与指标均取自马格纳电源（Magna-Power）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Magna-Power Electronics · onetest 仪器资源库
马格纳电源 Magna-Power
TS系列 5kW至100kW机架式可编程直流电源 详细指标
5Vdc至6000Vdc · 1.2Adc至10000Adc · 5kW至100kW · 3U至16U机架式 · 279个机型
详细指标
以下为该系列 279 个机型的输入、输出、编程/测量精度、物理与环境规格，取自马格纳电源（Magna-Power）官网 TS 系列产品详情页与官方数据手册（4.6.0）。除特别注明外，规格均在产品最大额定条件下测得。
交流输入规格
• 单相输入电压：1Φ，2 线＋接地：208 Vac（187 至 229 Vac）／240 Vac（216 至 264 Vac），仅 5 kW 机型提供
• 三相输入电压：3Φ，3 线＋接地：208 Vac（187 至 229 Vac）／240 Vac（216 至 264 Vac）／380/400 Vac（342 至 440 Vac）／415 Vac（373 至 456 Vac）／440 Vac（396 至 484 Vac）／480 Vac（432 至 528 Vac）
• 输入频率：50 Hz 至 400 Hz
• 功率因数：三相输入最大功率时 > 0.92；单相输入最大功率时 > 0.70
• 输入隔离：输入对地最高 ±2500 Vdc
直流输出规格
• 输出电压量程：5 Vdc 至 6000 Vdc，按机型
• 输出电流：1.2 Adc 至 10,000 Adc，按机型
• 电压纹波：按机型，见官网机型表
• 电压模式线性调整率：± 0.004% 满量程
• 电流模式线性调整率：± 0.02% 满量程
• 电压模式负载调整率：± 0.01% 满量程
• 电流模式负载调整率：± 0.04% 满量程
• 稳定性：预热 30 min 后 8 h 内 ± 0.10%
• 效率：85% 至 95%，按机型
• 输出隔离：额定 ≤ 1000 Vdc：± 1000 Vdc 对地；额定 > 1000 Vdc 或含 +ISO 选件：±(3000 Vdc + Vo/2)（Vo 为最大输出电压）
斜率与带宽
• 最大斜率（标准型）：程序化输出电压 0 至 63% < 170 ms；输出电流 0 至 63% < 200 ms
• 最大斜率（+HS 选件）：程序化输出电压 0 至 63% < 5 ms；输出电流 0 至 63% < 10 ms
• 带宽（标准型）：远端模拟电压编程 3 Hz；远端模拟电流编程 2 Hz
• 带宽（+HS 选件）：远端模拟电压编程 60 Hz；远端模拟电流编程 45 Hz
编程与测量精度
• 电压编程精度：± 0.075% 最大额定电压
• 电流编程精度：± 0.075% 最大额定电流
• 过压跳变编程精度：± 0.075% 最大额定电压
• 过流跳变编程精度：± 0.075% 最大额定电流
• 电压回读精度：± 0.2% 最大额定电压
• 电流回读精度：± 0.2% 最大额定电流
编程接口规格
• 前面板编程：无级铝合金旋钮与键盘
• 计算机接口（标配）：RS232，D-sub DB-9 母座
• 计算机接口（选件）：LXI TCP/IP 以太网 RJ45（+LXI）；IEEE-488 GPIB（+GPIB）
• 外部用户 I/O 端口：模拟与数字编程，37 针 D-sub DB-37 母座；参考机壳地，与电源输出隔离
• 远端感测（有线）：1000 Vdc 及以下且未选 +ISO 机型可用；输出至负载最大 3% 压降
外部用户 I/O 规格
• 模拟编程与监测电平：0-10 Vdc
• 模拟输出阻抗：电压输出监测 100 Ω；电流输出监测 100 Ω；+10 V 参考 1 Ω
• 数字编程与监测限值：输入 0 至 5 Vdc，10 kΩ 输入阻抗；输出 0 至 5 Vdc，5 mA 驱动能力
物理规格
• 机架标准：EIA-310，含后部支撑导轨
• 5 kW／10 kW／15 kW 机型：3U 5.25 in H × 19 in W × 24 in D；74 lbs 至 125 lbs
• 20 kW 机型（380/415／440/480 Vac 三相）：4U 7 in H × 19 in W × 24 in D，160 lbs（72.6 kg）
• 20 kW 机型（208/240 Vac 三相）：6U 10.5 in H × 19 in W × 24 in D，185 lbs（83.9 kg）
• 25 kW 机型：4U（380/415／440/480 Vac）180 lbs；6U（208/240 Vac）220 lbs
• 30 kW 机型：6U 10.5 in H × 19 in W × 24 in D，245 lbs（111.13 kg）
• 40 kW／50 kW 机型：8U 14 in H × 19 in W × 24 in D（带脚轮 17.75 in H）；315 lbs／355 lbs
• 75 kW 机型：12U 21 in H × 19 in W × 24 in D（带脚轮 24.75 in H），540 lbs（244.9 kg）
• 100 kW 机型：16U 28 in H × 19 in W × 24 in D（带脚轮 31.75 in H），725 lbs（328.9 kg）
环境规格
• 工作环境温度：-25°C 至 50°C
• 储存温度：-40°C 至 +85°C
• 湿度：相对湿度最高 95%，不凝露
• 温度系数：最大输出电压 0.04%/°C；最大输出电流 0.06%/°C
• 风冷风道：3U／6U 机型侧进风、后出风；4U／8U／12U／18U 机型前侧进风、后出风
• 水冷（+WC）：最大进水温度 25°C；最小流量 3U/4U 1.5 GPM／6U/8U 3.0 GPM／12U 4.5 GPM／16U 6.0 GPM；最大压力 80 PSI；接口 3U/4U 为 1/4 in NPT 公头，6U/8U/12U/16U 为 1/2 in NPT 公头
合规与安全
• 电磁兼容：符合 2014/30/EU（EMC 指令），CISPR 22 / EN 55022 Class A
• 安全：符合 EN61010-1 与 2014/35/EU（低电压指令）
• 标识：CE 标识，RoHS 合规
集成选件
• +ISO 高隔离输出：适用于额定 250 Vdc 至 1000 Vdc 机型，大幅提升输出隔离，用于浮地或串联超过标准 ±1000 Vdc 隔离的场景
• +HS 高速斜率输出：更换为低容值薄膜/高有效值电流电解电容输出级，提升带宽与程序化升降时间
• +BD 内置阻断二极管：在正输出端提供内部散热保护二极管，抵御远超额定电压的反向电压
• +GPIB／+LXI：IEEE-488 GPIB 与 LXI TCP/IP 以太网通信选项
• +PB 底座：重载落地平台底座，替换标准脚轮，用于固定安装
外部配件

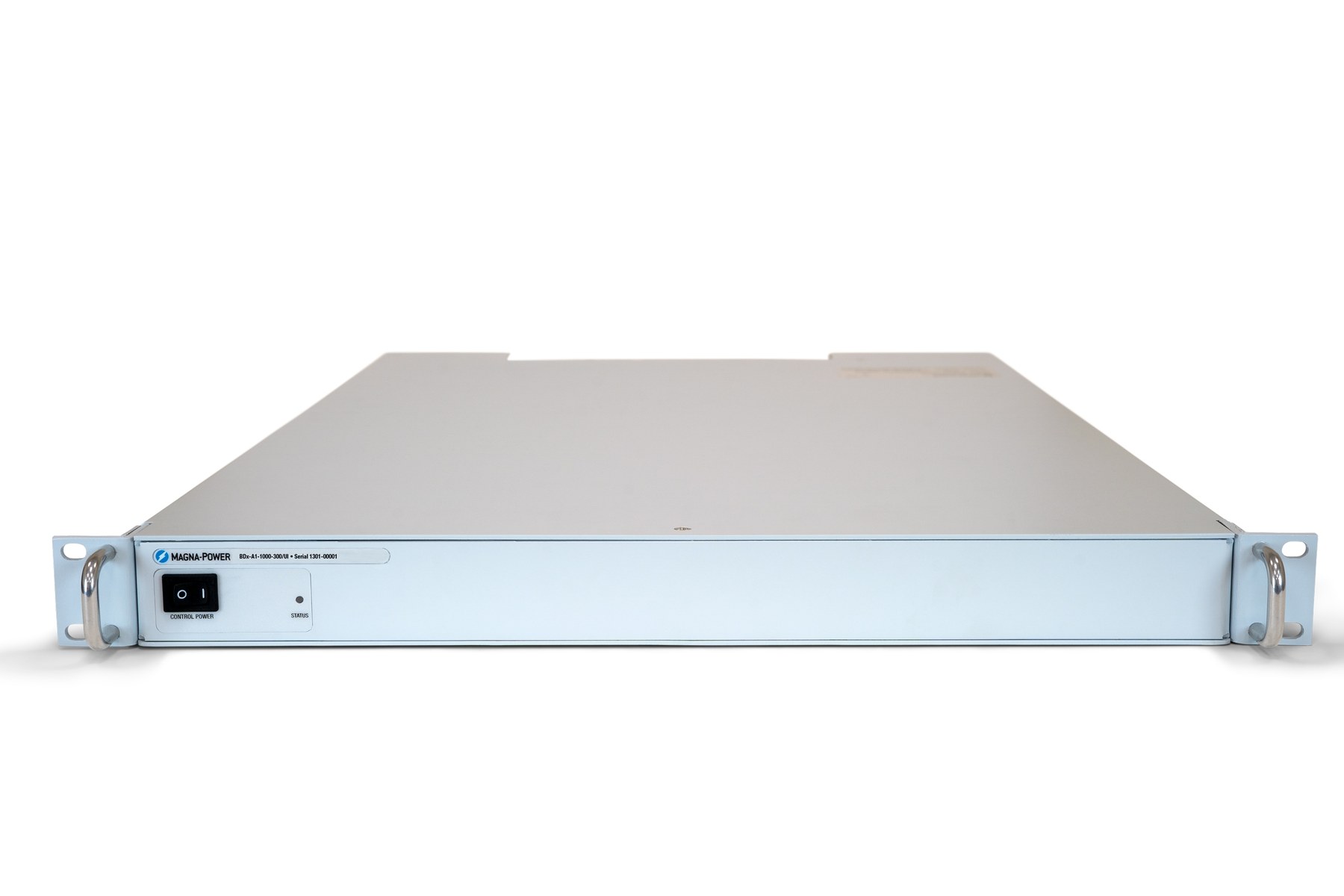

• BDx 模块：1U 阻断二极管模块，覆盖宽电压电流范围，提供冷却、电源控制接口与远端感测位置
• DBx 模块：高稳定度附加模块：稳定度优于 10 ppm、最高 24 位分辨率、纹波最多降低 10 倍

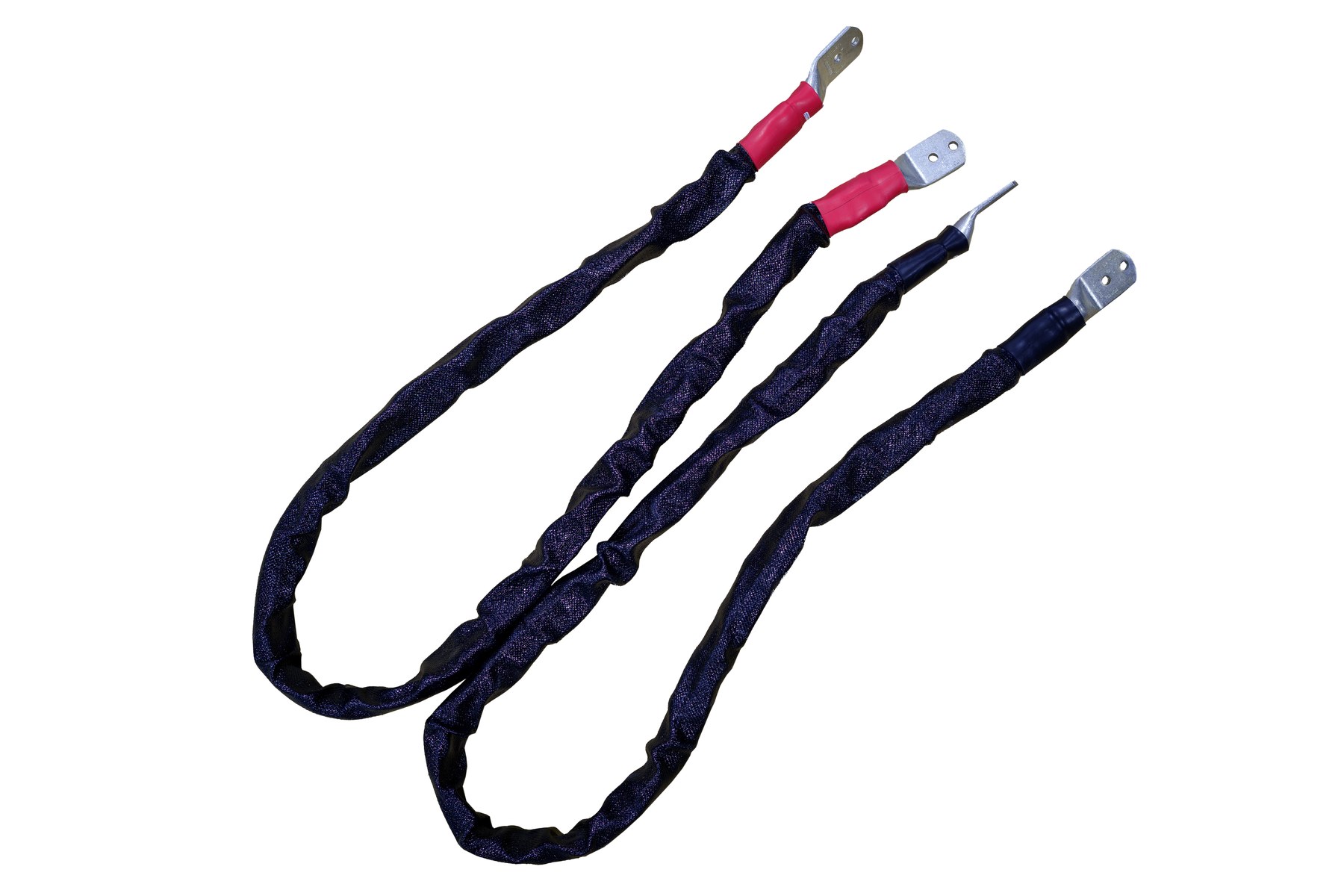

• 直流电力电缆：按订单定制的宽电压/电流等级直流电缆
• RS485 转换器：RS232 转可寻址 RS485 工业转换器

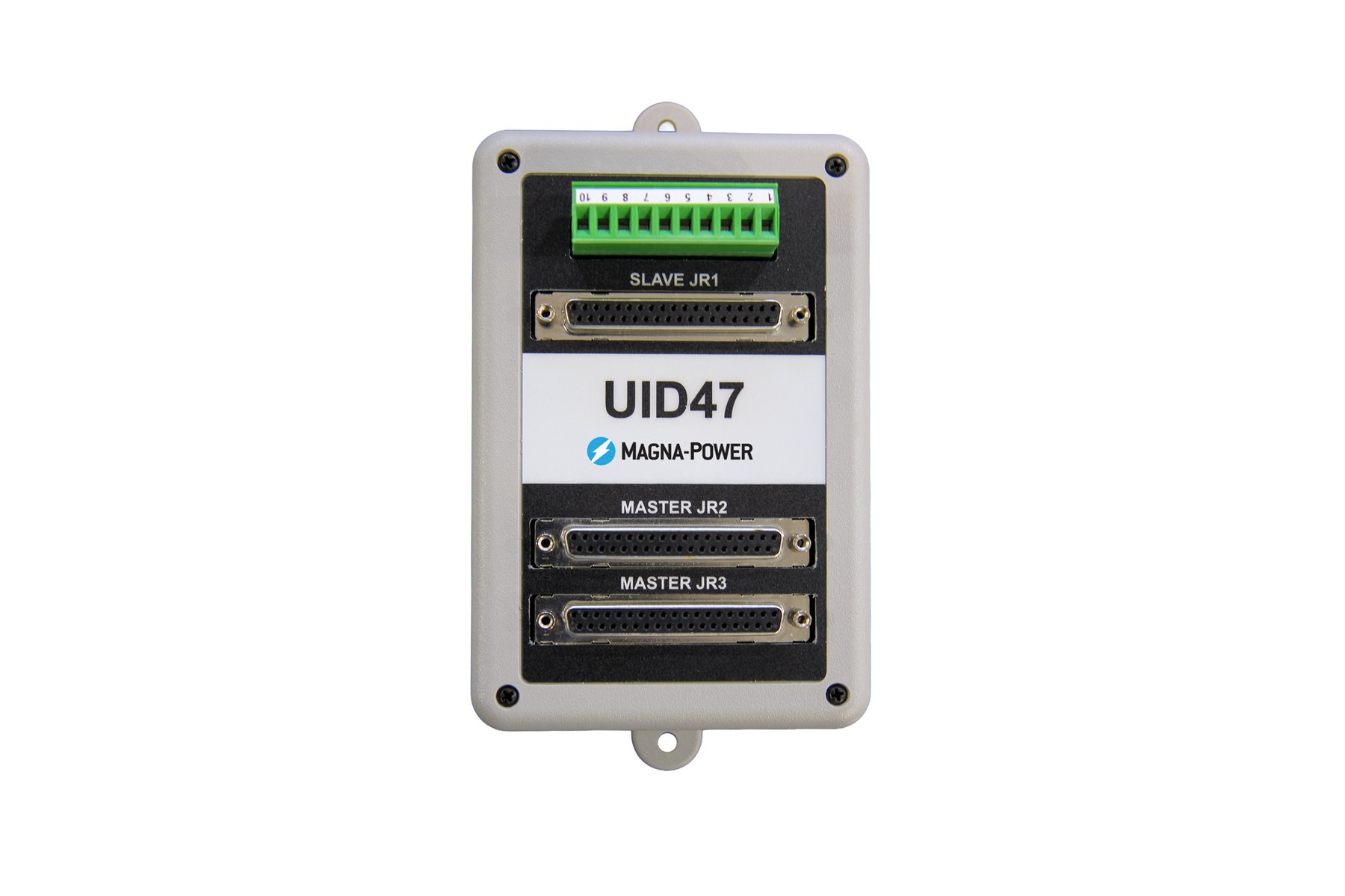

• 通用接口装置（UID）：主从均流接口装置，含接口盒与两根带编织屏蔽的 37 针 D-sub 电缆
• USB Edgeport 转换器：工业即插即用 USB 转 RS232 转换器
型号与选件
• 机型命名规则：TS＋最大电压＋最大电流，如 TS1000-25 表示 1000 Vdc／25 Adc 机型
• 低压大电流量程：5 Vdc 至 32 Vdc：最大电流可达 10,000 Adc 量级
• 中压量程：40 Vdc 至 1000 Vdc：按功率档组合电流值
• 高压量程：1250 Vdc 至 6000 Vdc：按功率档组合电流值
• 完整机型表：共 279 个机型，按电压量程与 5 kW 至 100 kW 十档功率组合，详见官网机型表
资源下载
以上规格取自马格纳电源（Magna-Power Electronics）官网 TS Series 产品详情页（Features／Models／Specifications 段落）与官方数据手册 datasheet_ts。
