马格纳电源 Magna-Power
MT系列 150kW至3MW级落地式可编程直流电源
32Vdc至6000Vdc · 25Adc至24000Adc · 150kW至3MW+ · 风冷落地式机柜 · 49个机型
产品简介
MT系列是马格纳电源（Magna-Power）的落地式大功率可编程直流电源，单机柜提供 150 kW 至 250 kW 功率，经 UID47 主从控制可扩展至多兆瓦（3 MW+）级系统，共 49 个机型，输出电压 32 Vdc 至 6000 Vdc。系列采用高频 IGBT 电流馈电拓扑与标准配置的交流输入断路器，250 kW 机型内置 12 脉波谐波中和器（另可选 24／48 脉波外部中和器），以降低电网谐波失真（THD）。
官方定位：面向大功率直流供电与测试的落地式可编程电源系统，强调高功率转换效率、低电网谐波与多兆瓦级扩容能力，适合高功率实验室与测试舱。
核心参数
• 输出功率：单机柜 150 kW／250 kW；系统扩展至 500 kW／750 kW／1000 kW 乃至 3 MW+
• 输出电压：32 Vdc 至 6000 Vdc
• 输出电流：25 Adc 至 24,000 Adc（低压端最大 24000 A，6000 V 量程 25 A 起）

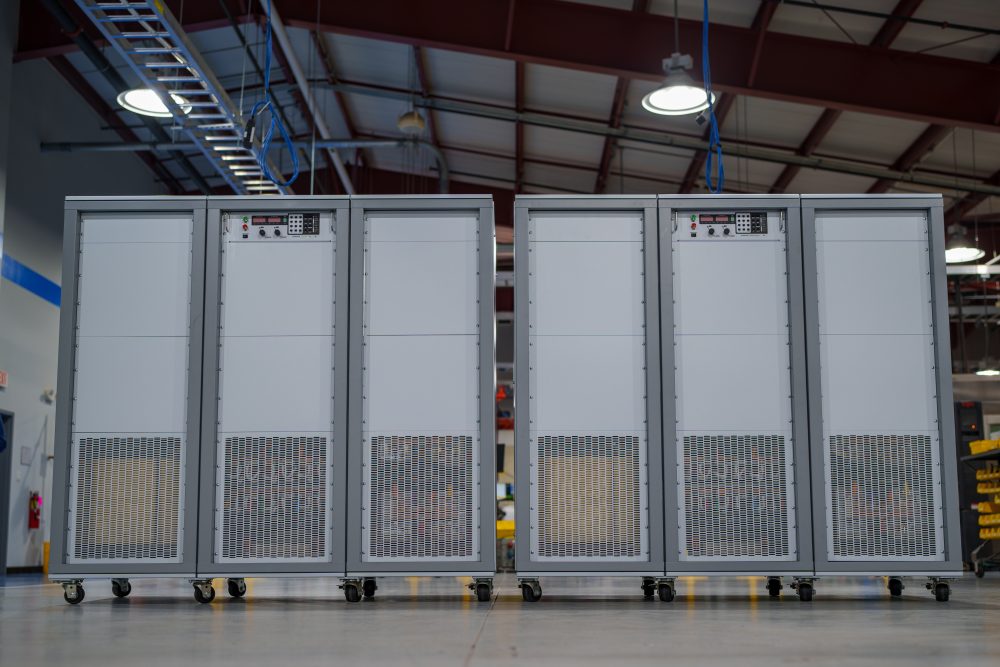

• 形态：落地式机柜：150 kW 双柜 67 in H × 48 in W × 31.5 in D（2100 lbs）；250 kW 三柜 67 in H × 72 in W × 31.5 in D（3300 lbs）
• 效率：90% 至 92%，按机型
• 功率因数：150 kW 机型最大功率时 > 0.92；250 kW 机型 > 0.96
• 扩容方式：UID47 主从控制，可扩展至多兆瓦级
• 电网谐波：250 kW 机型内置 12 脉波谐波中和器；可选 24／48 脉波外部中和器
功能特性
• 高频 IGBT 电流馈电拓扑：以高频 IGBT 电流馈电功率处理实现大功率转换，具备固有浪涌抑制与自保护特性
• 多兆瓦级扩容：通过 UID47 主从控制将多台机柜组合为多兆瓦级系统，实现均流运行
• 谐波中和：内置 12 脉波谐波中和器（250 kW 机型），并可选 24／48 脉波外部中和器抑制电网 THD
• 标配交流输入断路器：集成 UL/CSA 认证的交流输入断路器，简化现场配电
• 高隔离输出选件：选件 +ISO 提供 250 Vdc 至 1000 Vdc 机型的高输出隔离，用于浮地或串联场景
• 内置阻断二极管选件：选件 +BD 在正输出端提供内部散热保护二极管
• 远端感测：1000 Vdc 及以下机型（未选 +ISO）支持四线远端感测，最大补偿 3% 压降
• 安全与合规：符合 EN61010-1 与 2014/35/EU（低电压指令）、2014/30/EU（EMC 指令），CE／RoHS 合规
应用场景
• 高功率器件与系统测试：3 MW 级系统适合大功率电源、变换器与配电设备测试
• 高功率实验室与测试舱：落地式机柜与风冷设计便于布置于测试舱与高功率实验室
• 多兆瓦级直流供电：UID47 主从扩容后可作为大功率直流供电平台
• 对电网谐波敏感的场景：内置/可选谐波中和器降低 THD，适配电网质量要求高的场所
资源下载
• MT系列 150kW至3MW级落地式可编程直流电源 的全部技术指标已单独整理，详见 MT系列 150kW至3MW级落地式可编程直流电源 详细指标页。
以上内容与指标均取自马格纳电源（Magna-Power）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Magna-Power Electronics · onetest 仪器资源库
马格纳电源 Magna-Power
MT系列 150kW至3MW级落地式可编程直流电源 详细指标
32Vdc至6000Vdc · 25Adc至24000Adc · 150kW至3MW+ · 风冷落地式机柜 · 49个机型
详细指标
以下为该系列 49 个机型的输入、输出、编程/测量精度、物理与环境规格，取自马格纳电源（Magna-Power）官网 MT 系列产品详情页与官方数据手册（4.6.0）。除特别注明外，规格均在产品最大额定条件下测得。
交流输入规格
• 三相输入电压：3Φ：380/400 Vac（342 至 440 Vac）／415 Vac（373 至 456 Vac）／440 Vac（396 至 484 Vac）／480 Vac（432 至 528 Vac）
• 输入频率：50 Hz 至 60 Hz
• 功率因数：150 kW 机型最大功率时 > 0.92；250 kW 机型 > 0.96
• 输入隔离：输入对地最高 ±2500 Vdc
直流输出规格
• 输出电压量程：32／40／50／60／80／100／125／160／200／250／300／375／400／500／600／800／1000／1250／1600／2000／2500／3000／4000／5000／6000 Vdc
• 输出电流：按量程与功率档组合，40 V 量程最大 24000 Adc，6000 V 量程 25 A 起
• 电压纹波：按机型，见官网机型表（40 mVrms 至 125 mVrms 量级）
• 电压模式线性调整率：± 0.004% 满量程
• 电流模式线性调整率：± 0.02% 满量程
• 电压模式负载调整率：± 0.01% 满量程
• 电流模式负载调整率：± 0.04% 满量程
• 稳定性：预热 30 min 后 8 h 内 ± 0.10%
• 效率：90% 至 92%，按机型
• 最大斜率（标准型）：程序化输出电压 0 至 63% < 170 ms；输出电流 0 至 63% < 200 ms
• 最大斜率（+HS 选件）：程序化输出电压 0 至 63% < 5 ms；输出电流 0 至 63% < 10 ms
• 带宽（标准型）：远端模拟电压编程 3 Hz；远端模拟电流编程 2 Hz
• 带宽（+HS 选件）：远端模拟电压编程 60 Hz；远端模拟电流编程 45 Hz
• 输出隔离：额定 ≤ 1000 Vdc：± 1000 Vdc 对地；额定 > 1000 Vdc 或含 +ISO 选件：± 6000 Vdc 对地
编程与测量精度
• 电压编程精度：± 0.075% 最大额定电压
• 电流编程精度：± 0.075% 最大额定电流
• 过压跳变编程精度：± 0.075% 最大额定电压
• 过流跳变编程精度：± 0.075% 最大额定电流
• 电压回读精度：± 0.2% 最大额定电压
• 电流回读精度：± 0.2% 最大额定电流
编程接口规格
• 前面板编程：无级铝合金旋钮与键盘
• 计算机接口（标配）：RS232，D-sub DB-9 母座
• 计算机接口（选件）：LXI TCP/IP 以太网 RJ45（+LXI）；IEEE-488 GPIB（+GPIB）
• 外部用户 I/O 端口：37 针 D-sub DB-37 母座；参考机壳地，与电源输出隔离
• 远端感测（有线）：1000 Vdc 及以下且未选 +ISO 机型可用；输出至负载最大 3% 压降
外部用户 I/O 规格
• 模拟编程与监测电平：0-10 Vdc
• 模拟输出阻抗：电压输出监测 100 Ω；电流输出监测 100 Ω；+10 V 参考 1 Ω
• 数字编程与监测限值：输入 0 至 5 Vdc，10 kΩ 输入阻抗；输出 0 至 5 Vdc，5 mA 驱动能力
物理规格
• 150 kW 机型：落地式双柜 19 in 机柜（含脚轮）67 in H × 48 in W × 31.5 in D（170.2 × 121.9 × 80.0 cm），2100 lbs（952.5 kg）
• 250 kW 机型：落地式三柜 19 in 机柜（含脚轮）67 in H × 72 in W × 31.5 in D（170.2 × 182.9 × 80.0 cm），3300 lbs（1496.9 kg）
• 直流输出母线：≤50 Vdc 机型、60 至 1000 Vdc 机型、>1000 Vdc 或含 +ISO 选件机型分别采用不同母线结构
环境规格
• 工作环境温度：0°C 至 50°C
• 储存温度：-40°C 至 +85°C
• 湿度：相对湿度最高 95%，不凝露
• 温度系数：最大输出电压 0.04%/°C；最大输出电流 0.06%/°C
• 风道：前部与后部进风、顶部出风
合规与安全
• 电磁兼容：符合 2014/30/EU（EMC 指令），CISPR 22 / EN 55022 Class A
• 安全：符合 EN61010-1 与 2014/35/EU（低电压指令）
• 标识：CE 标识，RoHS 合规
集成选件
• +ISO 高隔离输出：适用于额定 250 Vdc 至 1000 Vdc 机型，大幅提升输出隔离，用于浮地或串联超过标准 ±1000 Vdc 隔离的场景
• +HS 高速斜率输出：更换为低容值薄膜/高有效值电流电解电容输出级，提升带宽与程序化升降时间
• +BD 内置阻断二极管：在正输出端提供内部散热保护二极管，抵御远超额定电压的反向电压
• +GPIB／+LXI：IEEE-488 GPIB 与 LXI TCP/IP 以太网通信选项

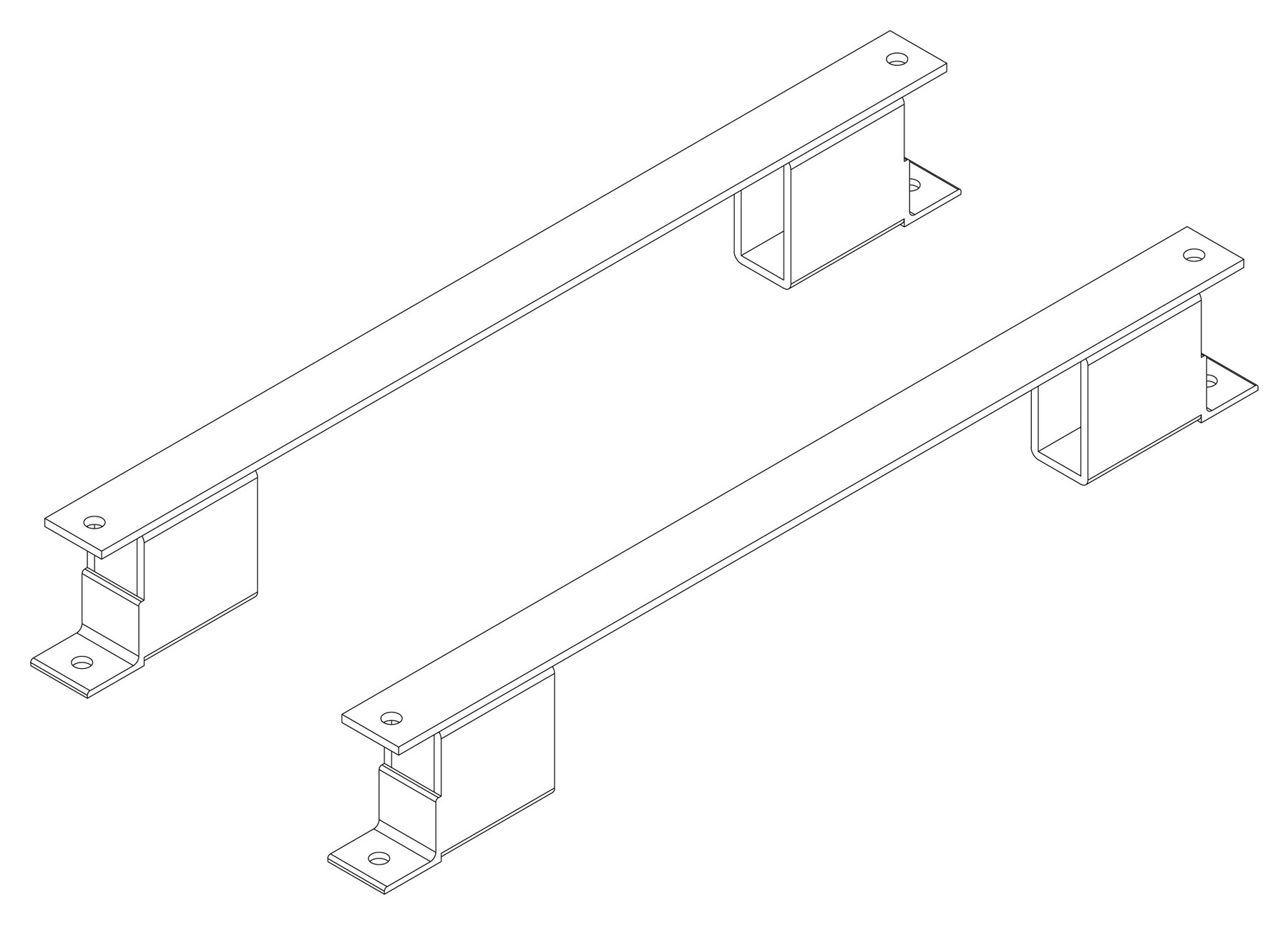

• +PB 底座：重载落地平台底座，替换标准脚轮，用于固定安装
外部配件
• BDx 模块：1U 阻断二极管模块，覆盖宽电压电流范围，提供冷却、电源控制接口与远端感测位置
• DBx 模块：高稳定度附加模块：稳定度优于 10 ppm、最高 24 位分辨率、纹波最多降低 10 倍

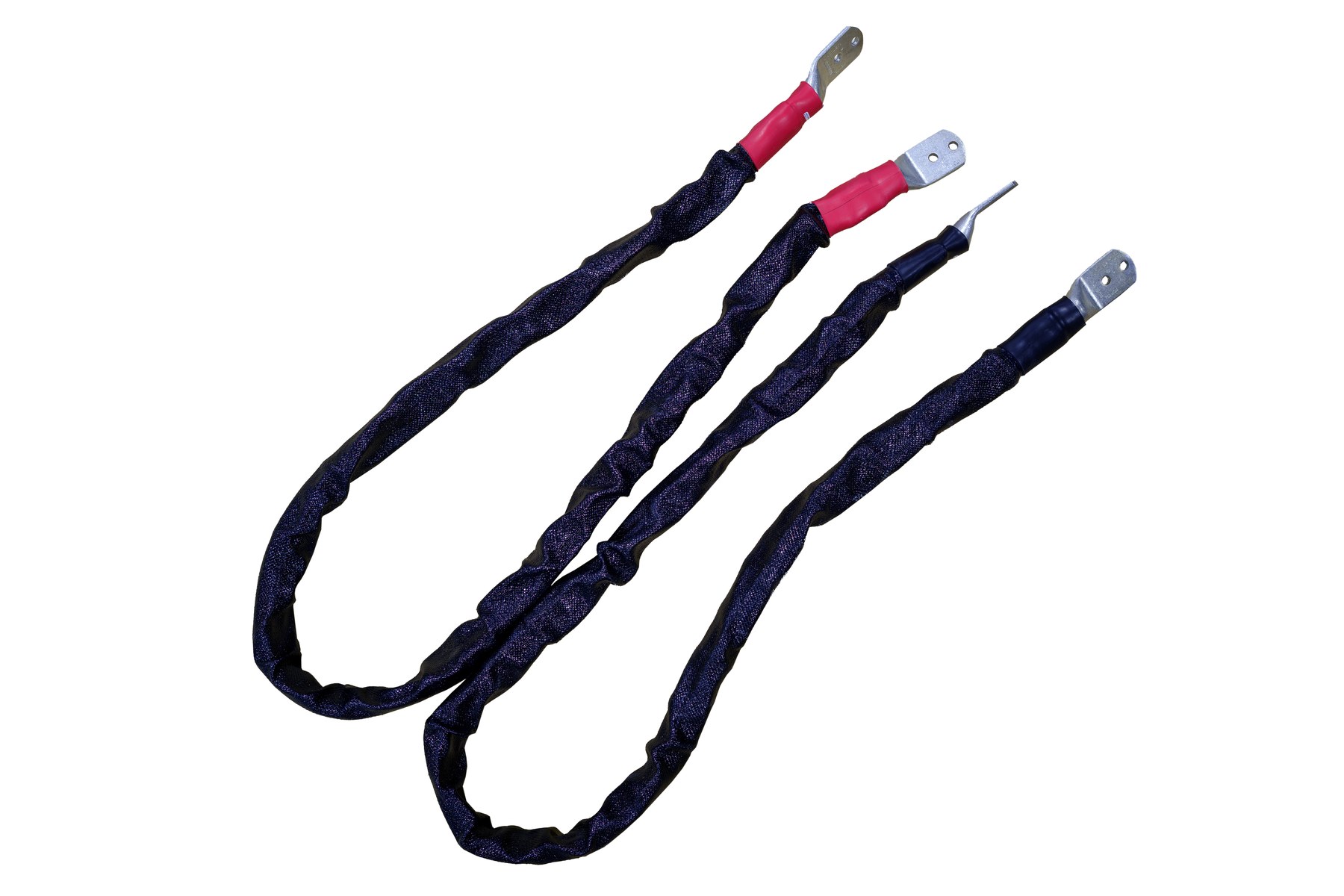

• 直流电力电缆：按订单定制的宽电压/电流等级直流电缆
• RS485 转换器：RS232 转可寻址 RS485 工业转换器

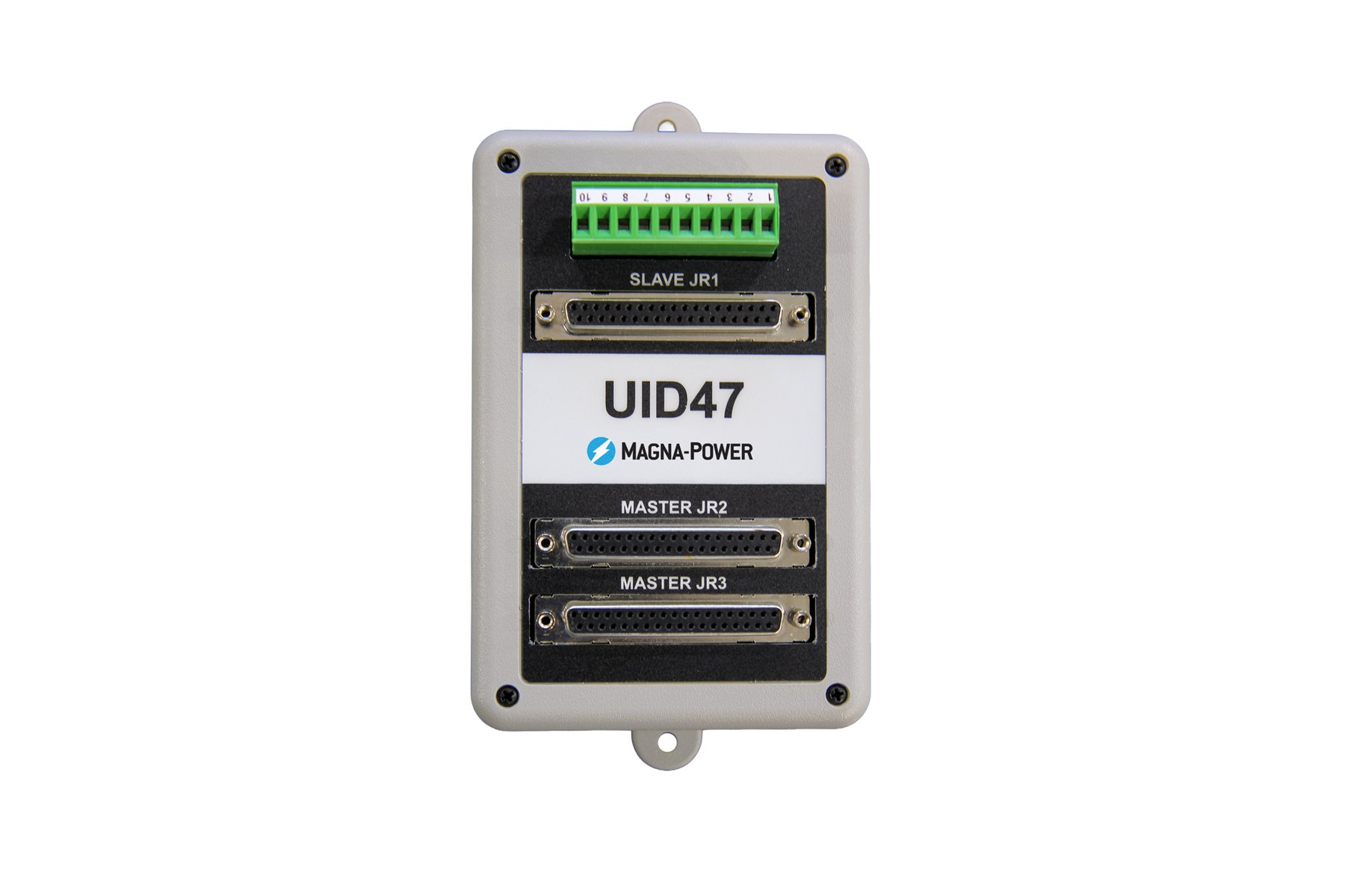

• 通用接口装置（UID）：主从均流接口装置，含接口盒与两根带编织屏蔽的 37 针 D-sub 电缆
• USB Edgeport 转换器：工业即插即用 USB 转 RS232 转换器
型号与选件
• 机型命名规则：MT＋最大电压＋最大电流，按 150 kW 基础功率与扩容列组合
• 150 kW 列：32 V：MT32-4500；40 V：MT40-3750；50 V：MT50-3000；100 V：MT100-1500；1000 V：MT1000-150；6000 V：MT6000-25
• 250 kW 列：40 V：MT40-6000；50 V：MT50-5000；100 V：MT100-2500；1000 V：MT1000-250；6000 V：MT6000-41.6
• 500 kW／750 kW／1000 kW 列：经多机柜组合实现，40 V 量程最高分别约 12000／18000／24000 A
• 完整机型表：共 49 个机型，按电压量程与 150／250／500／750／1000 kW 组合，详见官网机型表
资源下载
以上规格取自马格纳电源（Magna-Power Electronics）官网 MT Series 产品详情页（Features／Models／Specifications 段落）与官方数据手册 datasheet_mt_4.6.0。
