马格纳电源 Magna-Power

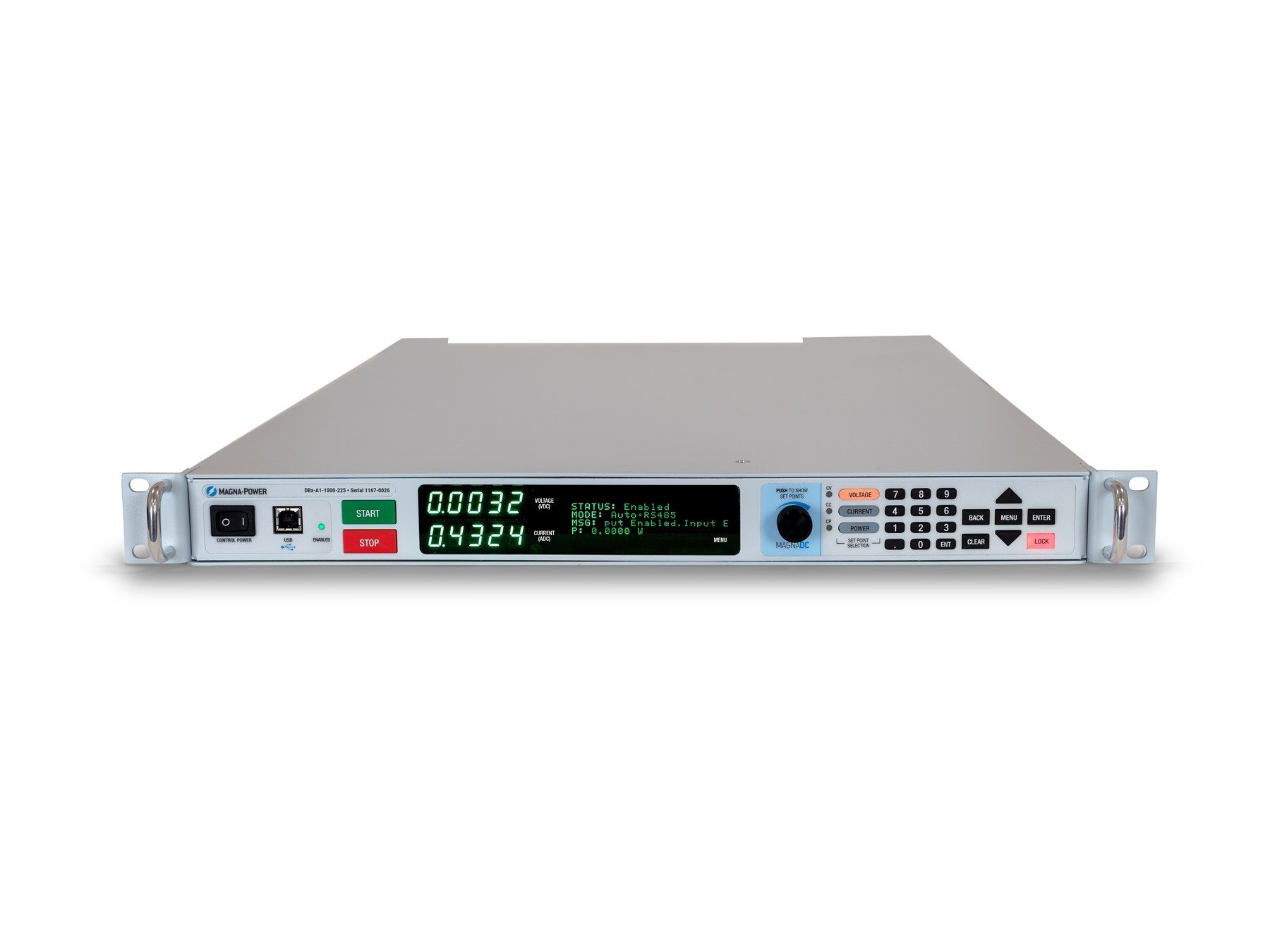

SL系列 1U可编程直流电源
5Vdc至1500Vdc · 1.5Adc至250Adc · 1.5kW至10kW · 1U机架式 · 127个机型
产品简介
SL系列是马格纳电源（Magna-Power）的1U高密度可编程直流电源，在1U（1.75 in 高）机架空间内提供 1.5 kW 至 10 kW 输出功率，共 127 个机型，输出电压覆盖 5 Vdc 至 1500 Vdc，输出电流覆盖 1.5 Adc 至 250 Adc。系列以紧凑体积换取机架密度，面向密集 ATE 机架与 OEM 系统集成；高频电流馈电（current-fed）拓扑配合高效热设计，可减少系统散热与认证负担。
官方定位：面向研发、产线与系统集成的机架式可编程直流电源，标配隔离 37 针用户 I/O、SCPI over RS232、LabVIEW 与 IVI 驱动，并按需集成高速斜率输出、LXI/GPIB 通信、加固化等选件。
核心参数
• 输出功率：1.5 kW／2.6 kW／4 kW／6 kW／8 kW／10 kW 共 6 档，按电压量程展开共 127 个机型
• 输出电压：5 Vdc 至 1500 Vdc，含 5／10／16／20／25／32／40／50／60／80／100／125／160／200／250／300／375／400／500／600／800／1000／1250／1500 Vdc 共 24 种量程
• 输出电流：1.5 Adc 至 250 Adc（低压量程最大 250 A，1500 V 量程为 1 A 至 6.6 A）
• 形态：1U 机架式：1.75 in H × 19 in W × 24 in D（4.4 × 48.3 × 61.0 cm），整机 32 lbs 至 37 lbs（14.52 kg 至 16.78 kg）
• 效率：84% 至 95%，按机型
• 通信与控制：标配 RS232（DB-9）；选件 LXI TCP/IP 以太网（+LXI）、IEEE-488 GPIB（+GPIB）
• 输入电源：单相 100-240 Vac（1.5 kW 机型）／208-240 Vac（2.6 kW 机型）；三相 208／240／380／400／415／440／480 Vac；频率 50 Hz 至 400 Hz
功能特性
• 高速斜率输出选件：选件 +HS 更换低容值薄膜/高有效值电流电解电容输出级，程序化上升时间由 < 170 ms 缩短至 < 5 ms，电压编程带宽由 3 Hz 提升至 60 Hz
• 隔离用户 I/O：37 针 D-sub DB-37 模拟/数字编程接口，参考地为机壳地并与输出隔离，可直接接入外部控制系统
• 远端感测：1000 Vdc 及以下机型支持四线远端感测，最大补偿输出至负载 3% 的压降
• 加固化选件：选件 +RUG 经独立测试满足 MIL-STD-810G 与 RTCA DO-160 中部分冲击与振动要求
• 主从并联扩容：配合通用接口装置（UID）与串联/并联母线，可将多台主机从机组合为更高功率或更高电压的单一系统

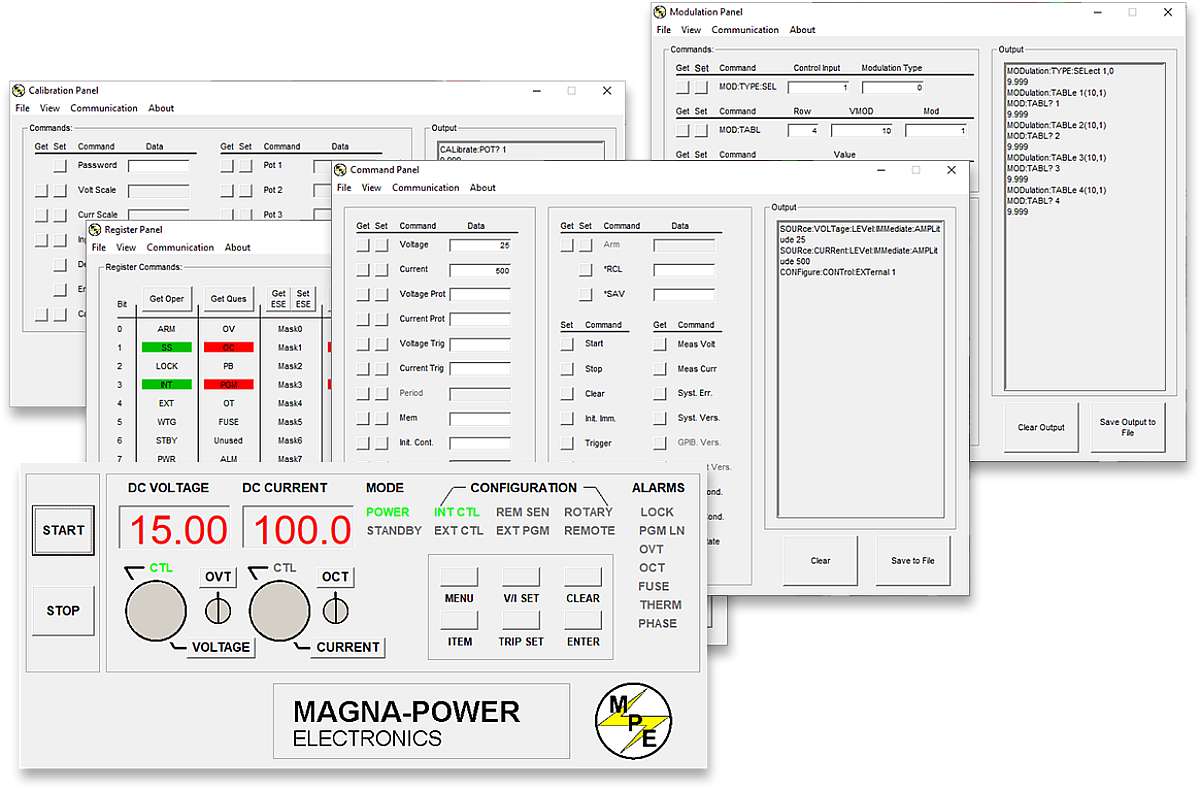

• 软件与驱动：随机提供 Remote Interface Software（RIS）；提供 MagnaDC IVI 驱动、LabVIEW 与 LabWindows 驱动
• 光伏曲线模拟：可选配 PPPE 光伏电源曲线模拟软件，按日照/温度曲线驱动输出
• 安全与合规：UL/CSA 认证、CE 标识、NRTL 认证（Nemko NA202512380）、CSA C22.2 No.61010-1、UL 61010-1、RoHS 合规
应用场景
• ATE 与 OEM 机架集成：1U 体积与 250 A 级低压量程适配自动化测试设备与设备制造商的高密度机架供电
• 器件与电源模块测试：宽电压/电流组合覆盖从低压大电流到高压小电流的器件特性测试
• 产线老化与寿命试验：主从并联扩容后可作为产线老化台架的大功率直流源
• 实验室通用供电：SCPI 程控配合 IVI/LabVIEW 驱动，便于与既有测试系统对接
资源下载
• SL系列 1U可编程直流电源 的全部技术指标已单独整理，详见 SL系列 1U可编程直流电源 详细指标页。
以上内容与指标均取自马格纳电源（Magna-Power）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Magna-Power Electronics · onetest 仪器资源库
马格纳电源 Magna-Power
SL系列 1U可编程直流电源 详细指标
5Vdc至1500Vdc · 1.5Adc至250Adc · 1.5kW至10kW · 1U机架式 · 127个机型
详细指标
以下为该系列 127 个机型的输出、稳压、编程/测量精度、物理与环境规格，取自马格纳电源（Magna-Power）官网 SL 系列产品详情页与官方数据手册（4.6.0）。除特别注明外，规格均在产品最大额定条件下测得。
交流输入规格
• 单相输入电压：1Φ，2 线＋接地：100-240 Vac（UI 全域输入，1.5 kW 机型）；208-240 Vac（UI2 全域输入 2，2.6 kW 机型）
• 三相输入电压：3Φ，3 线＋接地：208 Vac（187 至 229 Vac）／240 Vac（216 至 264 Vac）／380 Vac（342 至 440 Vac）／415 Vac（373 至 456 Vac）／440 Vac（396 至 484 Vac）／480 Vac（432 至 528 Vac）
• 输入频率：50 Hz 至 400 Hz
• 功率因数：单相输入机型最大功率时 0.99；三相输入机型 Active-PFC 最大功率时 > 0.82
• 输入隔离：输入对地最高 ±2500 Vdc
直流输出规格
• 输出电压量程：5／10／16／20／25／32／40／50／60／80／100／125／160／200／250／300／375／400／500／600／800／1000／1250／1500 Vdc
• 输出电流：按量程与功率档组合，低压端最大 250 Adc，1500 V 量程 1 Adc 至 6.6 Adc
• 电压纹波：按机型，见官网机型表（30 mVrms 至 50 mVrms 量级）
• 电压模式线性调整率：± 0.004% 满量程
• 电流模式线性调整率：± 0.02% 满量程
• 电压模式负载调整率：± 0.01% 满量程
• 电流模式负载调整率：± 0.04% 满量程
• 稳定性：预热 30 min 后 8 h 内 ± 0.10%
• 效率：84% 至 95%，按机型
• 输出隔离：输出对地最高 ±1500 Vdc
斜率与带宽
• 最大斜率（标准型）：程序化输出电压 0 至 63% < 170 ms；输出电流 0 至 63% < 200 ms
• 最大斜率（+HS 选件）：程序化输出电压 0 至 63% < 5 ms；输出电流 0 至 63% < 10 ms
• 带宽（标准型）：远端模拟电压编程 3 Hz；远端模拟电流编程 2 Hz
• 带宽（+HS 选件）：远端模拟电压编程 60 Hz；远端模拟电流编程 45 Hz
编程与测量精度
• 电压编程精度：± 0.075% 最大额定电压
• 电流编程精度：± 0.075% 最大额定电流
• 过压跳变编程精度：± 0.075% 最大额定电压
• 过流跳变编程精度：± 0.075% 最大额定电流
• 电压回读精度：± 0.2% 最大额定电压
• 电流回读精度：± 0.2% 最大额定电流
• 分辨率：12 位
编程接口规格
• 前面板编程：无级铝合金旋钮与键盘
• 计算机接口（标配）：RS232，D-sub DB-9 母座
• 计算机接口（选件）：LXI TCP/IP 以太网 RJ45（+LXI）；IEEE-488 GPIB（+GPIB）
• 外部用户 I/O 端口：模拟与数字编程，37 针 D-sub DB-37 母座；参考机壳地，与电源输出隔离
• 远端感测（有线）：1000 Vdc 及以下机型可用；输出至负载最大 3% 压降
外部用户 I/O 规格
• 模拟编程与监测电平：0-10 Vdc
• 模拟输出阻抗：电压输出监测 100 Ω；电流输出监测 100 Ω；+10 V 参考 1 Ω
• 数字编程与监测限值：输入 0 至 5 Vdc，10 kΩ 输入阻抗；输出 0 至 5 Vdc，5 mA 驱动能力
物理规格
• 机架标准：EIA-310，含后部支撑导轨
• 1.5 kW 机型：1U 1.75 in H × 19 in W × 24 in D（4.4 × 48.3 × 61.0 cm），32 lbs（14.52 kg）
• 2.6 kW 机型：1U，34 lbs（15.42 kg）
• 4 kW／6 kW 机型：1U，35 lbs（15.88 kg）
• 8 kW 机型：1U，36 lbs（16.33 kg）
• 10 kW 机型：1U，37 lbs（16.78 kg）
环境规格
• 工作环境温度：-25°C 至 50°C
• 储存温度：-40°C 至 +85°C
• 湿度：相对湿度最高 95%，不凝露
• 温度系数：最大输出电压 0.04%/°C；最大输出电流 0.06%/°C
• 风道：侧进风、后出风
合规与安全
• 电磁兼容：符合 2014/30/EU（EMC 指令），CISPR 22 / EN 55022 Class A
• 安全：NRTL 认证、Nemko 证书 NA202512380；CSA C22.2 No.61010-1:12；UL 61010-1:Ed.3（2012，R2019）
• 标识：CE 标识，RoHS 合规
集成选件
• +HS 高速斜率输出：更换为低容值薄膜/高有效值电流电解电容输出级，提升带宽与程序化升降时间
• +GPIB：IEEE-488 GPIB 通信接口
• +LXI：TCP/IP 以太网通信（单 RJ-45，LXI Class C 认证）
• +RUG 加固化：内部加固，经独立测试满足 MIL-STD-810G 与 RTCA DO-160 部分冲击振动要求
外部配件
• BDx 模块：1U 阻断二极管模块，覆盖宽电压电流范围，提供冷却、电源控制接口与远端感测位置
• DBx 模块：高稳定度附加模块：稳定度优于 10 ppm、最高 24 位分辨率、纹波最多降低 10 倍

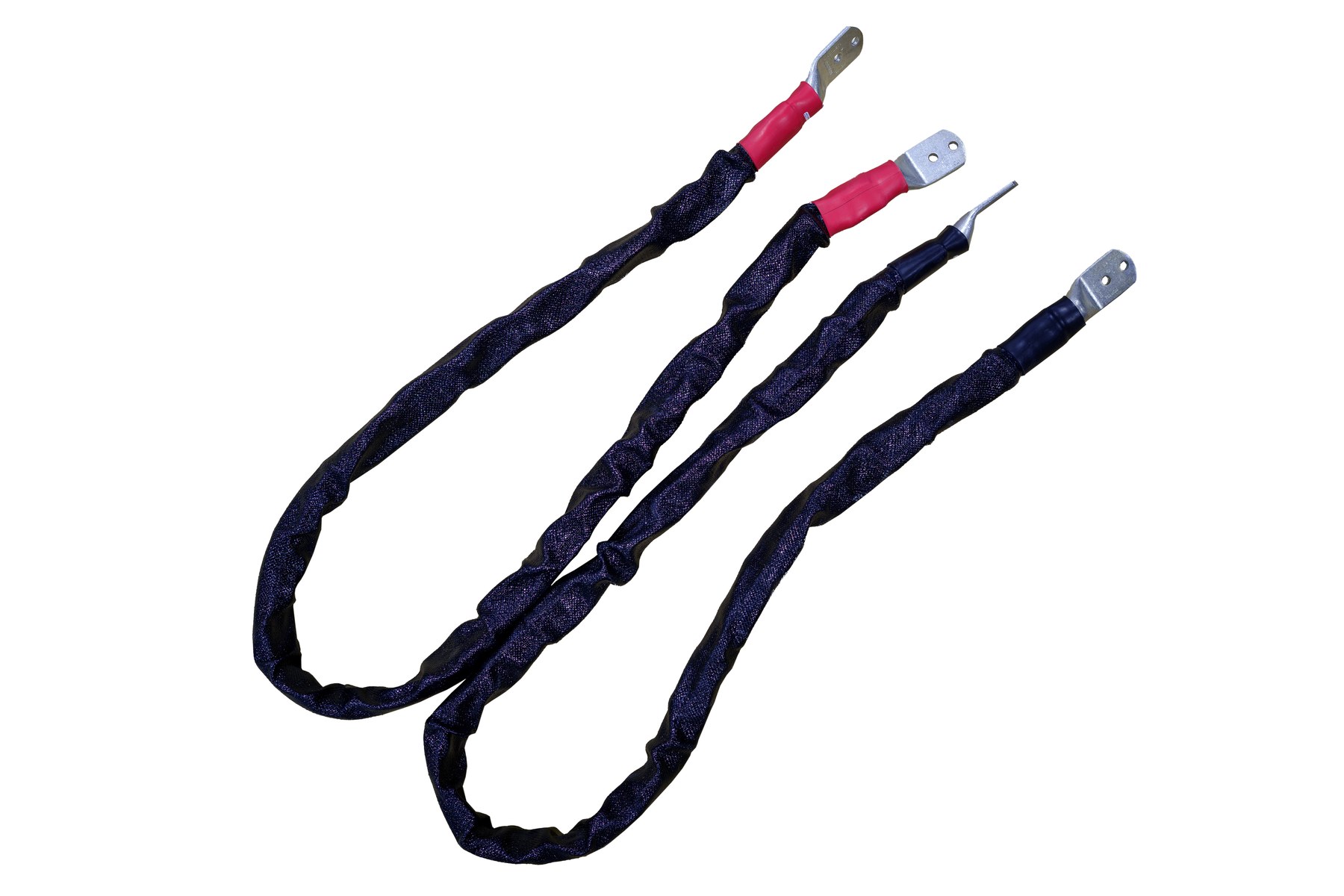

• 直流电力电缆：按订单定制的宽电压/电流等级直流电缆

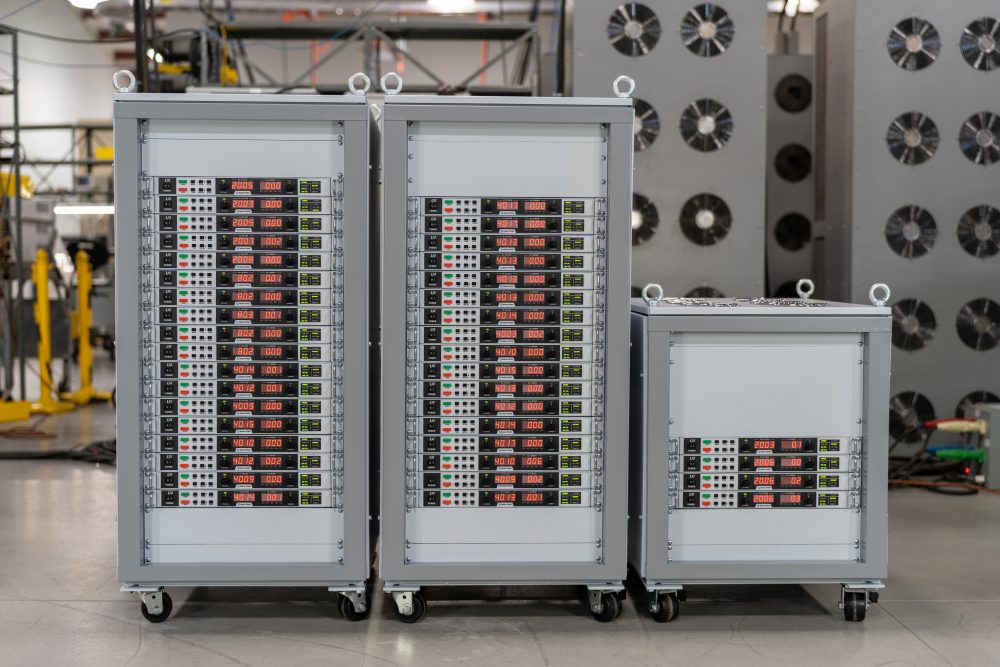

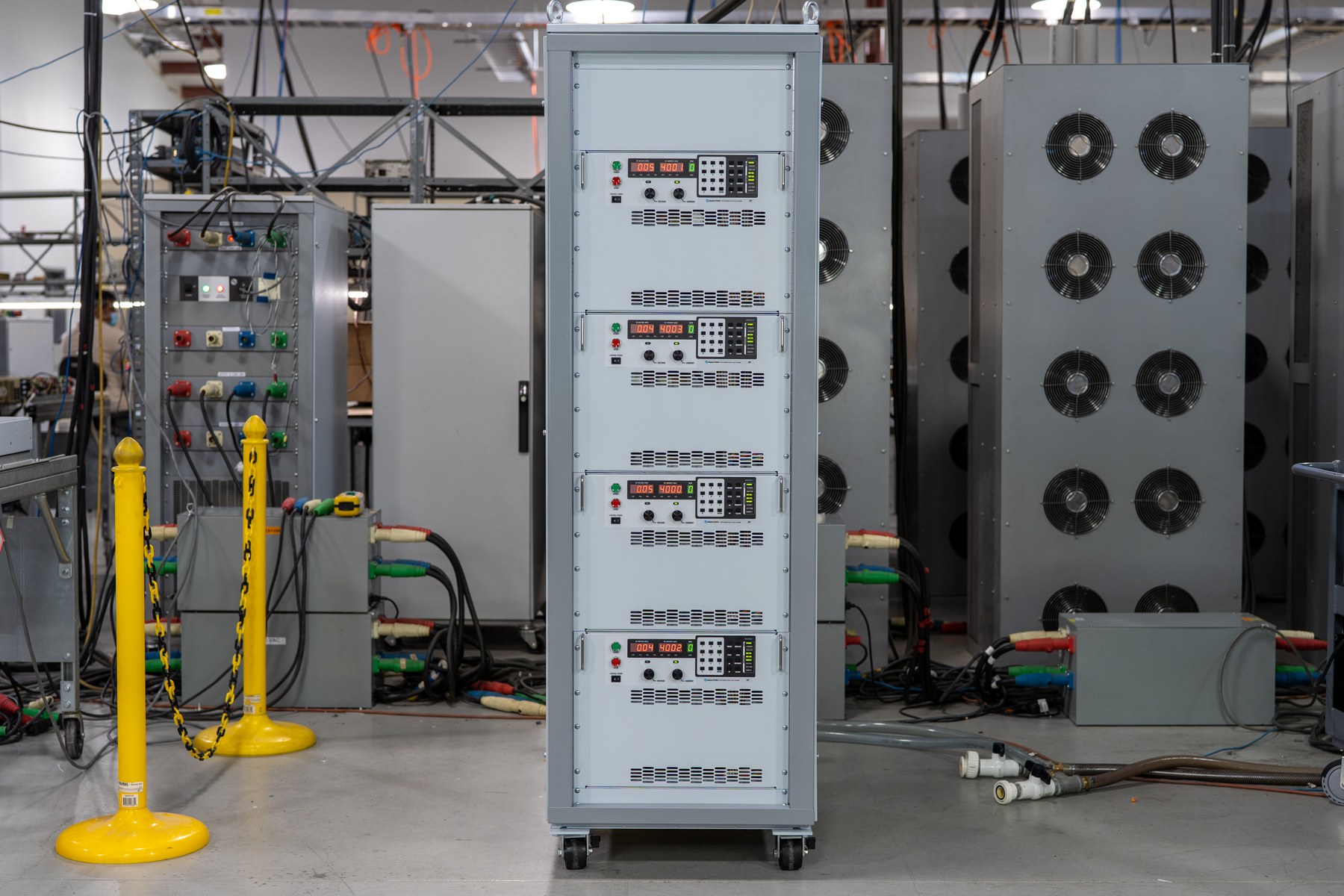

• 机架箱体与集成：12U／24U／30U／36U／30U×2／36U×2 等规格机架箱体（含脚轮、风扇与产品集成）
• RS485 转换器：RS232 转可寻址 RS485 工业转换器，插入产品 RS232 端口

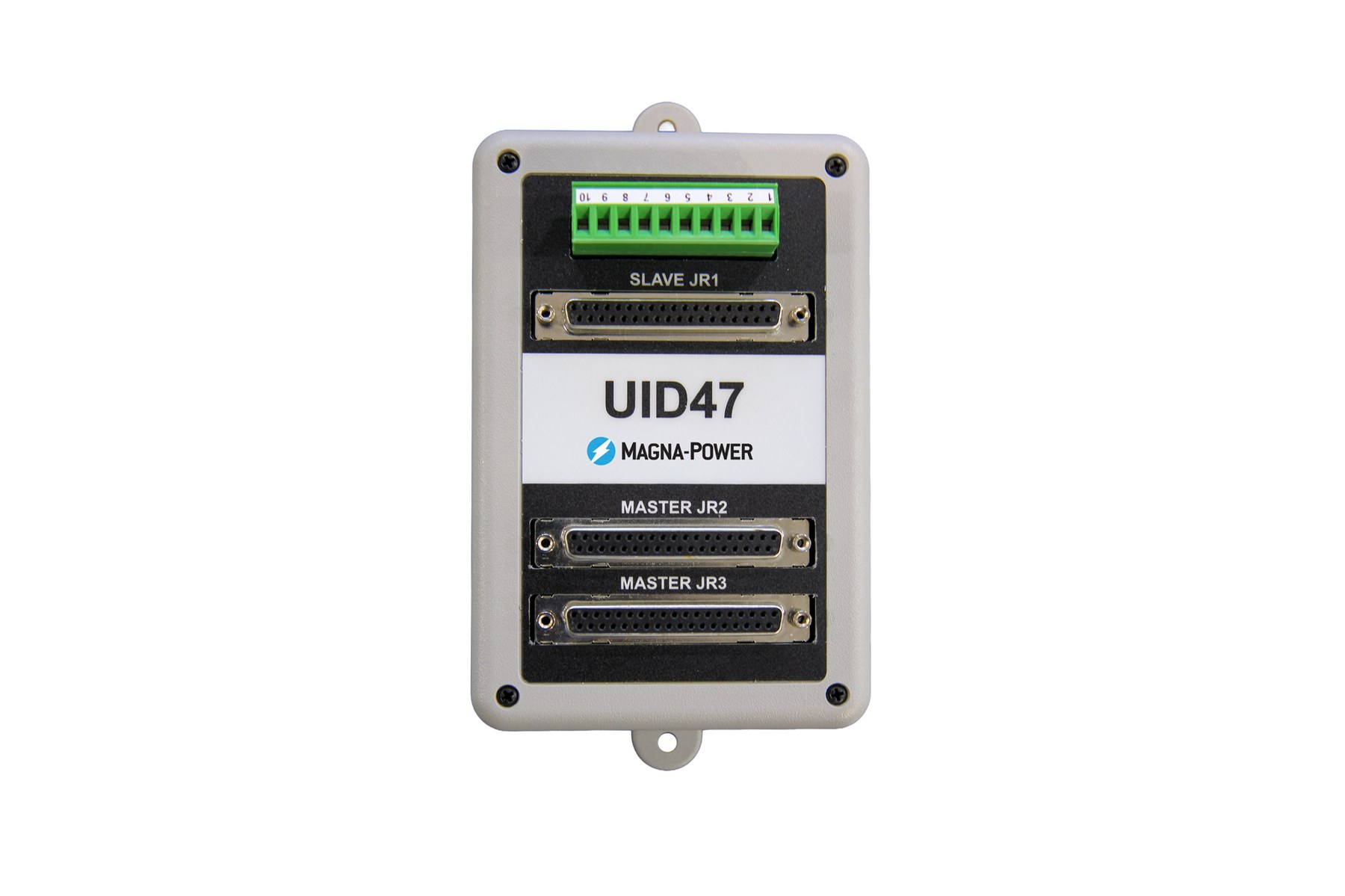

• 通用接口装置（UID）：主从均流接口装置，含接口盒与两根带编织屏蔽的 37 针 D-sub 电缆
• USB Edgeport 转换器：工业即插即用 USB 转 RS232 转换器
型号与选件
• 机型命名规则：SL＋最大电压＋最大电流，如 SL1000-6 表示 1000 Vdc／6 Adc 机型；完整对照见官网机型表
• 5 Vdc 量程：SL5-250（1.5 kW，0 至 5 V／250 A）
• 10 Vdc 量程：SL10-150／SL10-250
• 16 Vdc 量程：SL16-93／SL16-162／SL16-250
• 20 Vdc 量程：SL20-75／SL20-130／SL20-200／SL20-250
• 32 Vdc 量程：SL32-46／SL32-81／SL32-125／SL32-186／SL32-250
• 40 Vdc 量程：SL40-37／SL40-65／SL40-100／SL40-150／SL40-200／SL40-250
• 60 Vdc 量程：SL60-25／SL60-43／SL60-66／SL60-100／SL60-133／SL60-166
• 100 Vdc 量程：SL100-15／SL100-26／SL100-40／SL100-60／SL100-80／SL100-100
• 200 Vdc 量程：SL200-7.5／SL200-13／SL200-20／SL200-30／SL200-40／SL200-50
• 375 Vdc 量程：SL375-4／SL375-6.9／SL375-10.4／SL375-16／SL375-21.3／SL375-26.5
• 600 Vdc 量程：SL600-2.5／SL600-4.3／SL600-6.4／SL600-10／SL600-13.3／SL600-16.5
• 1000 Vdc 量程：SL1000-1.5／SL1000-2.6／SL1000-4／SL1000-6／SL1000-8／SL1000-10
• 1500 Vdc 量程：SL1500-1／SL1500-1.7／SL1500-2.6／SL1500-4／SL1500-5.3／SL1500-6.6
• 完整机型表：共 127 个机型，按电压量程与 1.5／2.6／4／6／8／10 kW 六档功率组合，详见官网机型表
资源下载
以上规格取自马格纳电源（Magna-Power Electronics）官网 SL Series 产品详情页（Features／Models／Specifications 段落）与官方数据手册 datasheet_sl_4.6.0。
Magna-Power Electronics · onetest 仪器资源库
