马格纳电源 Magna-Power
XR系列 2U高压可编程直流电源
5Vdc至10000Vdc · 0.2Adc至600Adc · 2kW至10kW · 2U机架式 · 最高电压量程达10kV
产品简介
XR系列是马格纳电源（Magna-Power）的 2U 机架式可编程直流电源，覆盖 2 kW／4 kW／6 kW／8 kW／10 kW 五档功率，共 39 个机型。系列在 1U SL 系列之外补充高压（高于 1500 Vdc）与大电流（高于 250 Adc）机型，最高电压达 10,000 Vdc、最大电流达 600 Adc，并沿用公司标志性的电流馈电（current-fed）功率处理拓扑，在紧凑 2U 体积内实现高压/大电流输出。
官方定位：以恒定电压或恒定电流模式（自动交越）工作，提供 ±0.075% 编程精度与 ±0.2% 测量精度、快速负载瞬态恢复与可编程保护限值，面向高压器件与系统测试场景。
核心参数
• 输出功率：2 kW／4 kW／6 kW／8 kW／10 kW 五档
• 输出电压：5 Vdc 至 10000 Vdc（含 2000／3000／4000／6000／8000／10000 Vdc 高压量程与低压大电流量程）
• 输出电流：0.2 Adc 至 600 Adc（低压端最大 600 A，10 kV 量程 0.2 A 至 0.8 A）
• 工作模式：恒定电压（CV）或恒定电流（CC），自动交越
• 形态：2U 机架式：3.50 in H × 19 in W × 24 in D（8.89 × 48.26 × 60.96 cm），45 lbs 至 48 lbs
• 效率：80% 至 93%，按机型
• 编程精度：电压/电流编程精度 ±0.075% 最大额定值；电压/电流回读精度 ±0.2% 最大额定值
功能特性
• 高压与大电流兼备：在 2U 体积内同时覆盖 10,000 Vdc 高压机型与 600 Adc 低压大电流机型，补齐 SL 系列量程之外的需求
• 负载瞬态快速恢复：在 50% 至 100%（或反向）阶跃负载下，2 ms 内恢复至稳压输出的 ±1% 以内
• 可编程保护限值：支持过压、过流跳变阈值编程，精度均为 ±0.075% 最大额定值
• SCPI 远程编程 API：标配 RS232（DB-9）与隔离 37 针用户 I/O，提供 SCPI 命令集

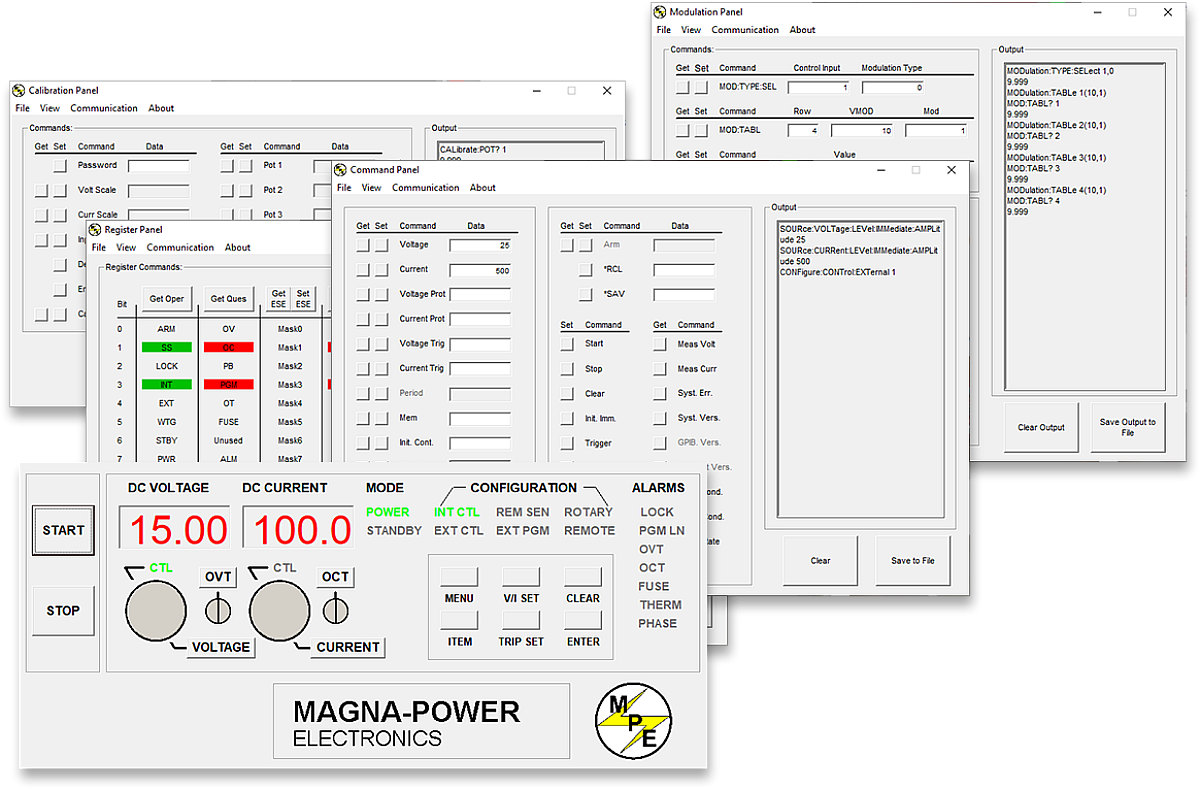

• 驱动与软件：提供 NI LabVIEW™ 与 IVI 驱动、Remote Interface Software（RIS）
• 输出极性可选：3000 Vdc 以上机型无输出隔离，下单时指定正极或负极输出极性
• 高速斜率与加固选件：选件 +HS 提升带宽与程序化升降时间；+RUG 满足 MIL-STD-810G／RTCA DO-160 部分冲击振动要求
• 安全与合规：符合 EN61010-1 与 2014/35/EU（低电压指令）、2014/30/EU（EMC 指令），CE／RoHS 合规
应用场景
• 高压器件与绝缘测试：10 kV 量程适用于高压模块、高压电容与绝缘相关测试
• 大电流器件供电：600 A 低压量程适用于大电流器件与母排供电
• 实验室通用程控供电：SCPI 程控配合 LabVIEW/IVI 驱动，便于与既有测试系统对接
• 系统集成机架供电：2U 体积与远端感测适合密集机架系统集成
资源下载
• XR系列 2U高压可编程直流电源 的全部技术指标已单独整理，详见本页「详细指标」标签页。
以上内容与指标均取自马格纳电源（Magna-Power）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Magna-Power Electronics · onetest 仪器资源库
马格纳电源 Magna-Power
XR系列 2U高压可编程直流电源 详细指标
5Vdc至10000Vdc · 0.2Adc至600Adc · 2kW至10kW · 2U机架式 · 最高电压量程达10kV
详细指标
以下为该系列 39 个机型的输入、输出、编程/测量精度、物理与环境规格，取自马格纳电源（Magna-Power）官网 XR 系列产品详情页与官方数据手册（4.6.0）。除特别注明外，规格均在产品最大额定条件下测得。
交流输入规格
• 单相输入电压：1Φ，2 线＋接地：208 Vac（187 至 229 Vac）／240 Vac（216 至 264 Vac），仅 2 kW 机型提供
• 三相输入电压：3Φ，3 线＋接地：208 Vac（187 至 229 Vac）／240 Vac（216 至 264 Vac）／380 Vac（342 至 440 Vac）／415 Vac（373 至 456 Vac）／440 Vac（396 至 484 Vac）／480 Vac（432 至 528 Vac）
• 输入频率：50 Hz 至 400 Hz
• 功率因数：三相输入机型最大功率时 > 0.92；单相输入机型最大功率时 0.70
• 输入隔离：输入对地最高 ±2500 Vdc
直流输出规格
• 输出电压量程：5／10／16／20／25／32／40／50／60／80／100／125／160／200／250／300／375／400／500／600／800／1000／1250／1500／2000／3000／4000／6000／8000／10000 Vdc
• 输出电流：按量程与功率档组合，低压端最大 600 Adc，10 kV 量程 0.2 A 至 0.8 A
• 电压纹波：按机型，见官网机型表（低压端 40 mVrms 至 50 mVrms 量级）
• 电压模式线性调整率：± 0.004% 满量程
• 电流模式线性调整率：± 0.02% 满量程
• 电压模式负载调整率：± 0.01% 满量程
• 电流模式负载调整率：± 0.04% 满量程
• 负载瞬态响应：50% 至 100%（或反向）阶跃负载下，2 ms 内恢复至稳压输出的 ±1% 以内
• 稳定性：预热 30 min 后 8 h 内 ± 0.10%
• 效率：80% 至 93%，按机型
• 输出隔离：额定 ≤ 1000 Vdc：± 1000 Vdc 对地；额定 > 1000 Vdc 且 ≤ 3000 Vdc：±(1500 Vdc + Vo/2)（Vo 为最大额定电压）；额定 > 3000 Vdc：无输出隔离，下单时指定正极或负极输出极性
斜率与带宽
• 最大斜率（标准型）：程序化输出电压 0 至 63% < 170 ms；输出电流 0 至 63% < 200 ms
• 最大斜率（+HS 选件）：程序化输出电压 0 至 63% < 5 ms；输出电流 0 至 63% < 10 ms
• 带宽（标准型）：远端模拟电压编程 3 Hz；远端模拟电流编程 2 Hz
• 带宽（+HS 选件）：远端模拟电压编程 60 Hz；远端模拟电流编程 45 Hz
编程与测量精度
• 电压编程精度：± 0.075% 最大额定电压
• 电流编程精度：± 0.075% 最大额定电流
• 过压跳变编程精度：± 0.075% 最大额定电压
• 过流跳变编程精度：± 0.075% 最大额定电流
• 电压回读精度：± 0.2% 最大额定电压
• 电流回读精度：± 0.2% 最大额定电流
编程接口规格
• 前面板编程：无级铝合金旋钮与键盘
• 计算机接口（标配）：RS232，D-sub DB-9 母座
• 计算机接口（选件）：LXI TCP/IP 以太网 RJ45（+LXI）；IEEE-488 GPIB（+GPIB）
• 外部用户 I/O 端口：模拟与数字编程，37 针 D-sub DB-37 母座；参考机壳地，与电源输出隔离
• 远端感测（有线）：1000 Vdc 及以下机型可用；输出至负载最大 3% 压降
外部用户 I/O 规格
• 模拟编程与监测电平：0-10 Vdc
• 模拟输出阻抗：电压输出监测 100 Ω；电流输出监测 100 Ω；+10 V 参考 1 Ω
• 数字编程与监测限值：输入 0 至 5 Vdc，10 kΩ 输入阻抗；输出 0 至 5 Vdc，5 mA 驱动能力
物理规格
• 机架标准：EIA-310，含后部支撑导轨
• 2 kW 机型：2U 3.50 in H × 19 in W × 24 in D（8.89 × 48.26 × 60.96 cm），45 lbs（20.41 kg）
• 4 kW 机型：2U，47 lbs（21.32 kg）
• 6 kW／8 kW／10 kW 机型：2U，48 lbs（21.77 kg）
• 高压输出母线：≤1000 Vdc 标准输出母线；>1000 且 ≤3000 Vdc 高压输出母线；>3000 Vdc 超高电压输出母线（随机附带电缆）
环境规格
• 工作环境温度：-25°C 至 50°C
• 储存温度：-25°C 至 +85°C
• 湿度：相对湿度最高 95%，不凝露
• 温度系数：最大输出电压 0.04%/°C；最大输出电流 0.06%/°C
• 风道：侧进风、后出风
合规与安全
• 电磁兼容：符合 2014/30/EU（EMC 指令），CISPR 22 / EN 55022 Class A
• 安全：符合 EN61010-1 与 2014/35/EU（低电压指令）
• 标识：CE 标识，RoHS 合规
集成选件
• +HS 高速斜率输出：更换为低容值薄膜/高有效值电流电解电容输出级，提升带宽与程序化升降时间
• +GPIB：IEEE-488 GPIB 通信接口
• +LXI：TCP/IP 以太网通信（单 RJ-45，LXI Class C 认证）
• +RUG 加固化：内部加固，经独立测试满足 MIL-STD-810G 与 RTCA DO-160 部分冲击振动要求
外部配件
• BDx 模块：1U 阻断二极管模块，覆盖宽电压电流范围，提供冷却、电源控制接口与远端感测位置
• DBx 模块：高稳定度附加模块：稳定度优于 10 ppm、最高 24 位分辨率、纹波最多降低 10 倍

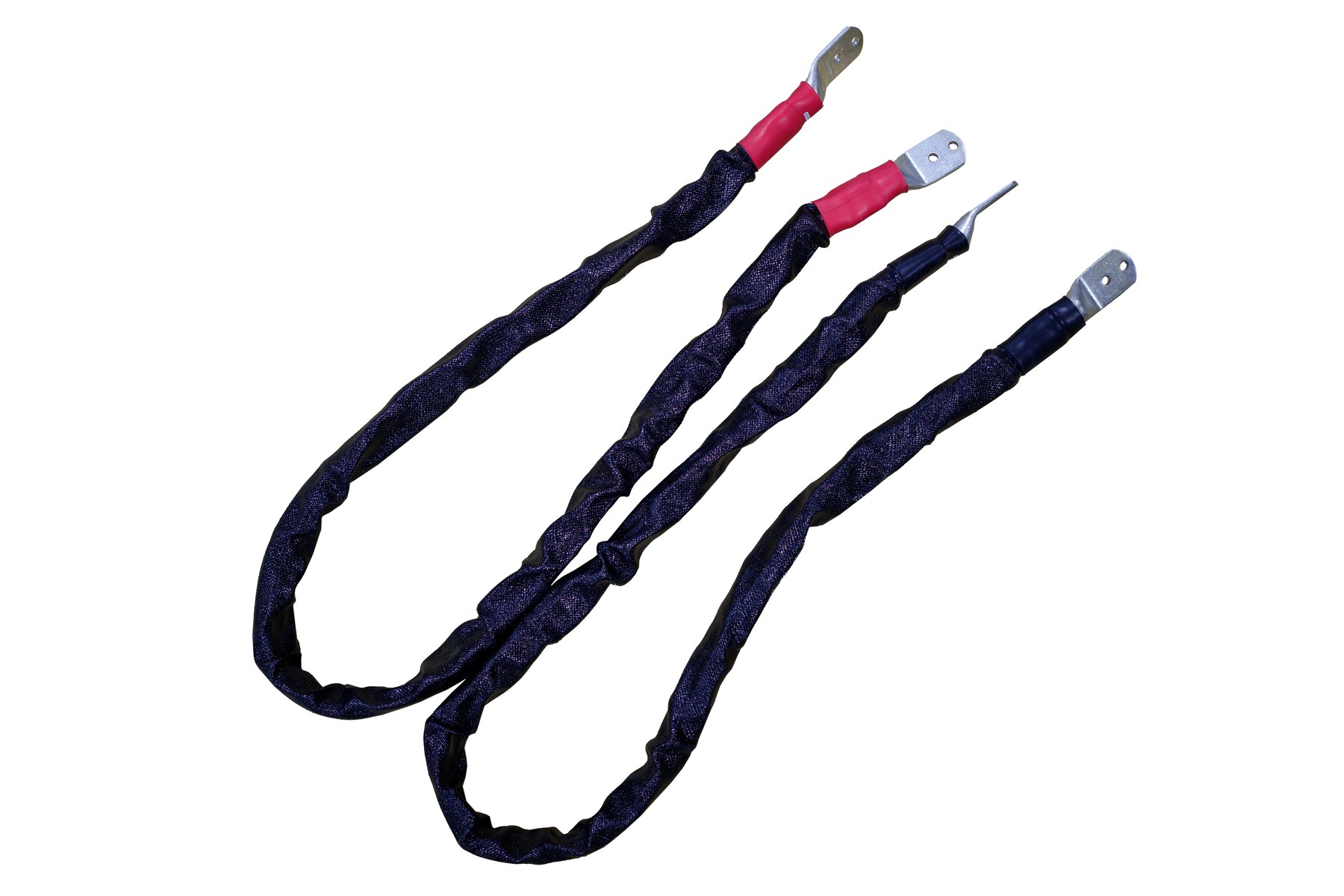

• 直流电力电缆：按订单定制的宽电压/电流等级直流电缆

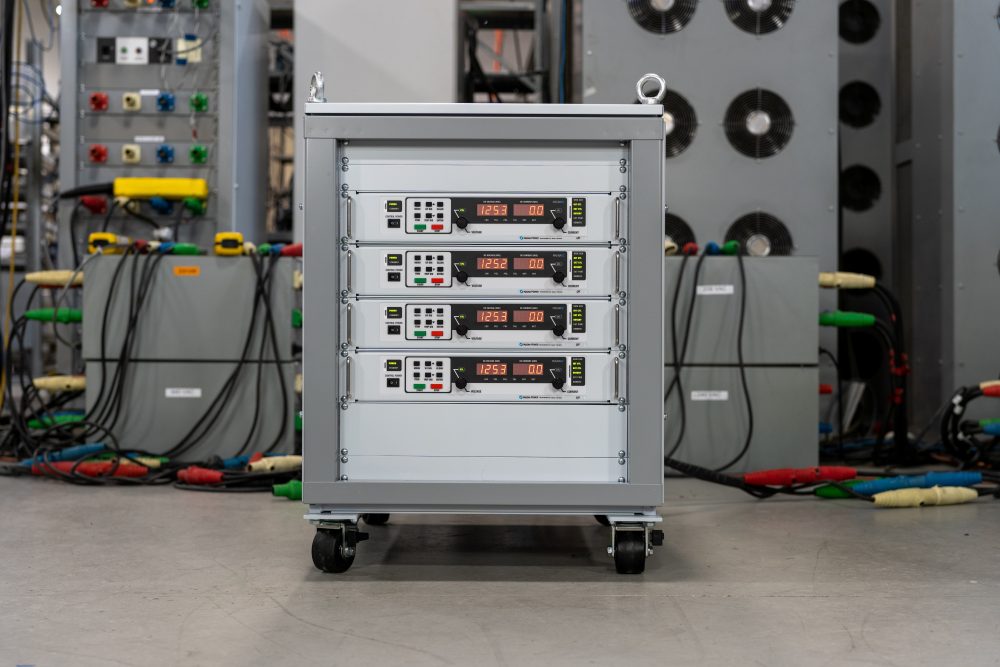

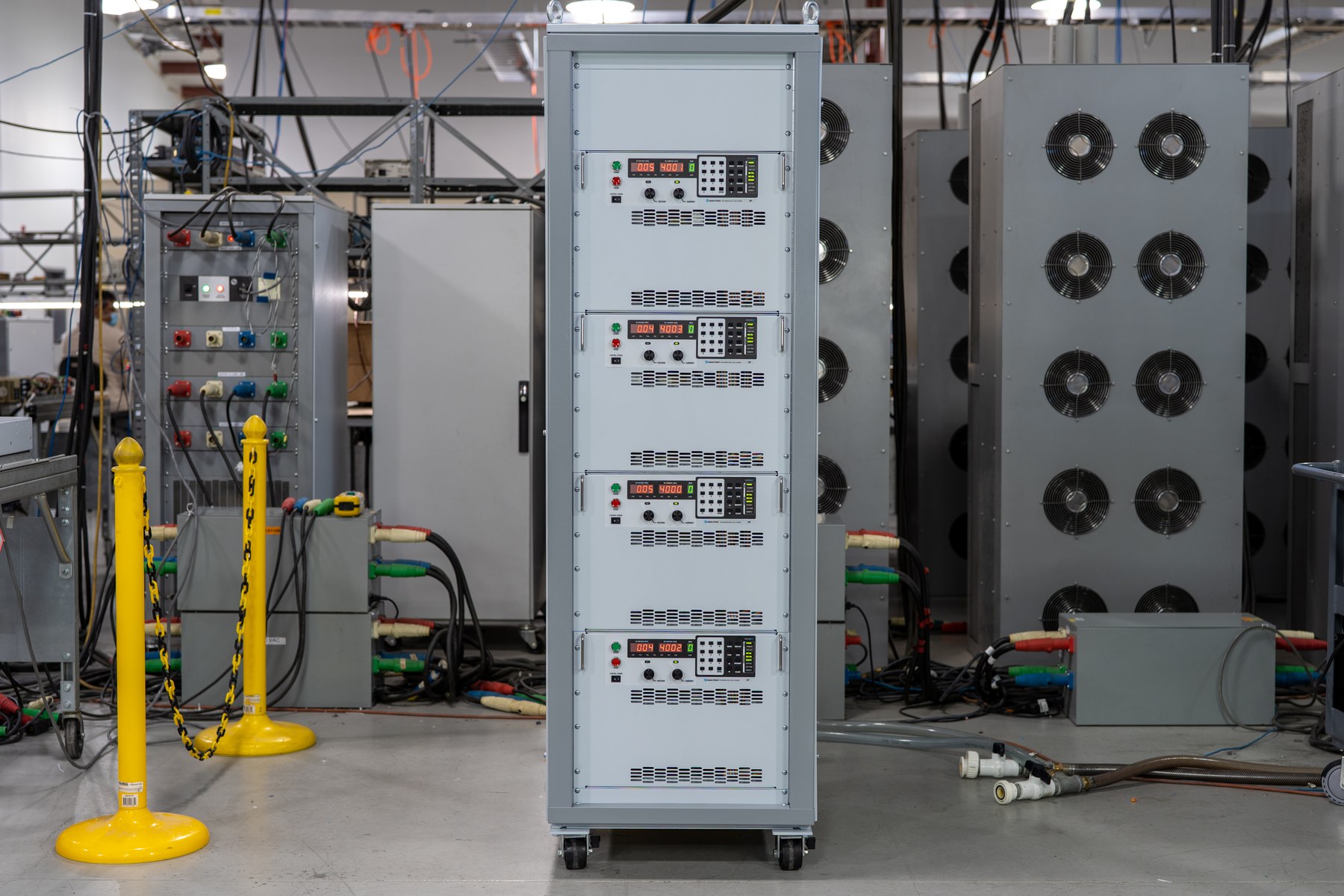

• 机架箱体与集成：12U／24U／30U／36U／30U×2／36U×2 等规格机架箱体（含脚轮、风扇与产品集成）
• RS485 转换器：RS232 转可寻址 RS485 工业转换器

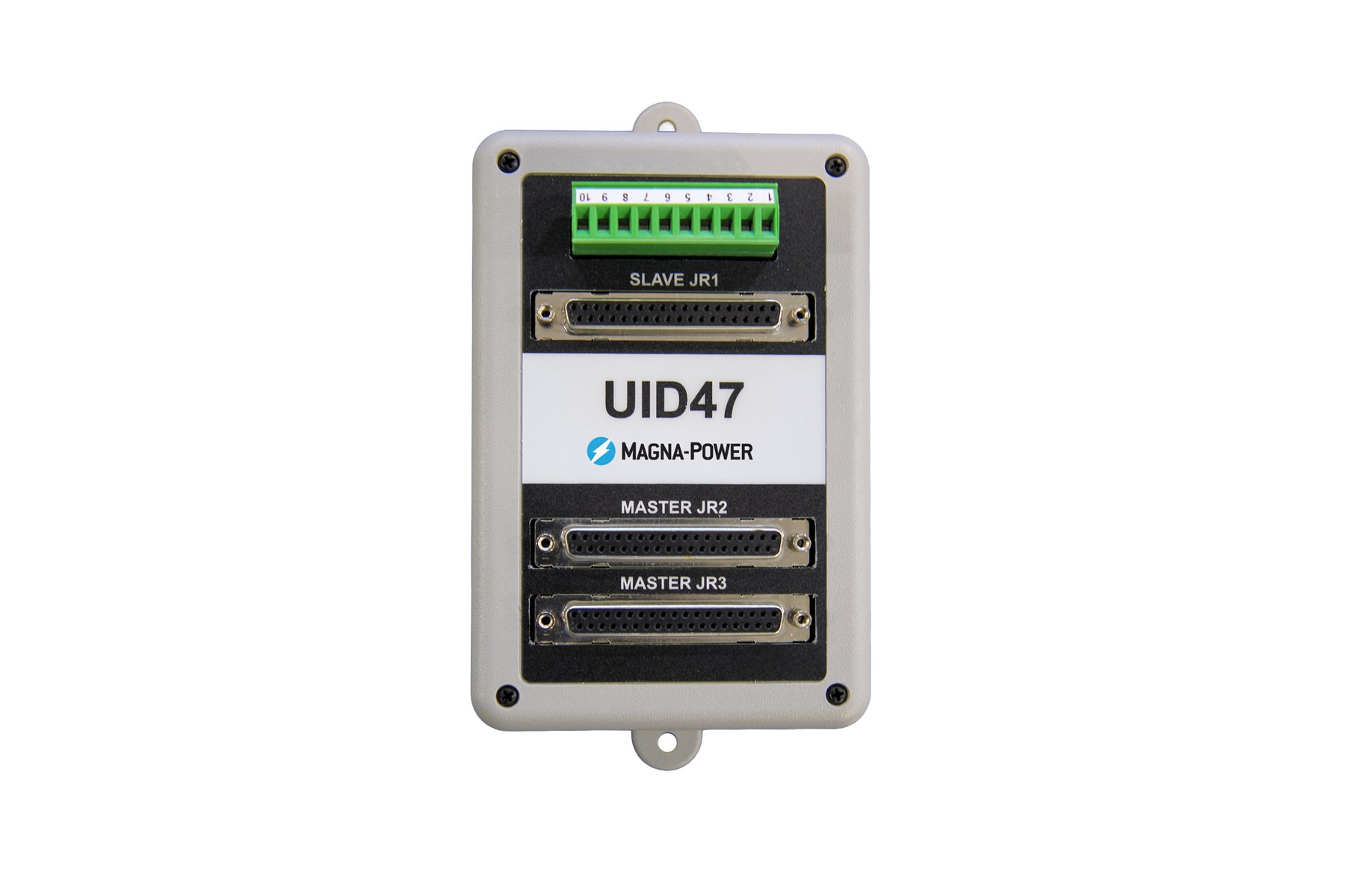

• 通用接口装置（UID）：主从均流接口装置，含接口盒与两根带编织屏蔽的 37 针 D-sub 电缆
• USB Edgeport 转换器：工业即插即用 USB 转 RS232 转换器
型号与选件
• 机型命名规则：XR＋最大电压＋最大电流，如 XR1000-6 表示 1000 Vdc／6 Adc 机型
• 低压大电流量程：5 Vdc 至 32 Vdc：最大电流 310 Adc 至 600 Adc（含 XR5-375／XR5-600／XR32-310 等）
• 中压量程：40 Vdc 至 1500 Vdc：按功率档组合电流值
• 高压量程：2000 Vdc：1 A 至 5 A；3000 Vdc：0.6 A 至 3.3 A；4000 Vdc：0.5 A 至 2 A
• 超高压量程：6000 Vdc：0.33 A 至 1.33 A；8000 Vdc：0.25 A 至 1 A；10000 Vdc：0.2 A 至 0.8 A
• 完整机型表：共 39 个机型，按电压量程与 2／4／6／8／10 kW 五档功率组合，详见官网机型表
资源下载
以上规格取自马格纳电源（Magna-Power Electronics）官网 XR Series 产品详情页（Features／Models／Specifications 段落）与官方数据手册 datasheet_xr。
Magna-Power Electronics · onetest 仪器资源库
