马格纳电源 Magna-Power
SLx系列 1U数字可编程直流电源（xGen）
5Vdc至3000Vdc · 0.5Adc至250Adc · 1.5kW至10kW · 全数字控制16位精度 · MagnaLINK分布式数字控制
产品简介
SLx系列是马格纳电源（Magna-Power）新一代（xGen）1U机架式可编程直流电源，在 1U 机架空间内提供 1.5 kW 至 10 kW 输出，共 171 个机型、超过 26,500 种配置，输出电压 5 Vdc 至 3000 Vdc。系列采用高效电流馈电拓扑与 SiC 器件、MagnaLINK™ 分布式数字控制，并集成丰富的工业通信与用户 I/O 选项，面向需要精密程控与系统集成的测试台架与产线设备。
官方定位：以全数字控制实现 16 位精度与电压/电流/功率三参量控制，提供 SCPI 与 Modbus 两套命令集及多种工业现场总线选项，是面向系统集成的高通信能力机架式直流电源。
核心参数
• 输出功率：1.5 kW／2.6 kW／4 kW／6 kW／8 kW／10 kW 六档功率
• 输出电压：5 Vdc 至 3000 Vdc，含 5／10／16／20／25／32／40／50／60／80／100／125／160／200／250／300／375／400／500／600／800／1000／1250／1500／2000／2500／3000 Vdc 共 27 种量程
• 输出电流：0.5 Adc 至 250 Adc（低压量程最大 250 A，3000 V 量程 0.5 A 至 3.3 A）
• 控制方式：支持电压、电流、功率三参量控制，全数字 16 位精度
• 形态：1U 机架式：1.75 in H × 19 in W × 24 in D（4.4 × 48.3 × 61.0 cm），32 lbs 至 36 lbs
• 效率：最高 95%，按机型
• 通信接口：标配 USB Host、RS485、MagnaLINK™；选件 CANopen／EtherCAT／EtherNet-IP／LXI／Modbus-TCP／PROFINET
功能特性
• 三参量控制：可对电压、电流、功率分别设定与程控，在额定功率内按需切换控制目标
• 16 位数字精度：数字编程分辨率 16 位（0.00153%），电压/电流编程精度均为 ±0.06% 额定值
• MagnaLINK™ 分布式数字控制：通过 RJ-25 双口数字总线将多台 xGen 设备组合为同步的更高功率系统
• 丰富工业通信：标配 USB 与 RS485，选配 CANopen、EtherCAT、EtherNet/IP、Modbus-TCP、PROFINET、LXI 等现场总线
• 可编程保护：支持过压、过流、过功率等可编程保护限值，超限触发软故障关断
• 水冷选件：选件 +WC 采用内置中央热交换器，供高密度系统机柜内散热受限场合使用
• 加固化与黑箱选件：选件 +RUG 满足 MIL-STD-810G／RTCA DO-160 部分冲击振动要求；选件 +C1 为黑色机箱，+FP1 为空白前面板
• 安全与合规：符合 EN61010-1 与 2014/35/EU（低电压指令）、2014/30/EU（EMC 指令），CE／RoHS／REACH 合规
应用场景
• 自动化测试系统：SCPI/Modbus 与多种现场总线便于接入 ATE 与产线 MES 系统
• 器件与电源模块测试：3000 V／250 A 的宽量程覆盖器件特性测试需求
• 多机同步大功率系统：通过 MagnaLINK™ 数字总线将多台 SLx 组成同步高功率源
• 高密度机柜集成：+WC 水冷选件适用于散热受限的密集系统机柜
资源下载
• SLx系列 1U数字可编程直流电源（xGen） 的全部技术指标已单独整理，详见 SLx系列 1U数字可编程直流电源（xGen） 详细指标页。
以上内容与指标均取自马格纳电源（Magna-Power）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Magna-Power Electronics · onetest 仪器资源库
马格纳电源 Magna-Power
SLx系列 1U数字可编程直流电源（xGen） 详细指标
5Vdc至3000Vdc · 0.5Adc至250Adc · 1.5kW至10kW · 全数字控制16位精度 · MagnaLINK分布式数字控制
详细指标
以下为该系列 171 个机型的输入、输出、编程/测量精度、接口与物理环境规格，取自马格纳电源（Magna-Power）官网 SLx 系列产品详情页与官方数据手册。除特别注明外，规格均在产品最大额定条件下测得。
交流输入规格
• 输入电压（可选项）：下单时指定且不可更改：UI 100-240 Vac 单相；UI2 208-240 Vac 单相；208 Vac 三相；240 Vac 三相；380/400 Vac 三相；415 Vac 三相；440 Vac 三相；480 Vac 三相
• 输入电压容差：± 10%
• 输入频率：50 Hz 至 400 Hz
• 功率因数：最大功率时：单相 UI／UI2 > 0.99；三相 > 0.92
• 输入隔离：线对地 ± 2000 Vdc
直流输出规格
• 输出电压量程：5／10／16／20／25／32／40／50／60／80／100／125／160／200／250／300／375／400／500／600／800／1000／1250／1500／2000／2500／3000 Vdc
• 输出电流：按量程与功率档组合，低压端最大 250 Adc，3000 V 量程 0.5 A 至 3.3 A
• 电压纹波：按机型，见官网机型表
• 线性调整率：电压控制 ± 0.04% 额定电压；电流控制 ± 0.03% 额定电流；功率控制 ± 0.05% 额定功率
• 负载调整率：电压控制 ± 0.02% 额定电压；电流控制 ± 0.06% 额定电流；功率控制 ± 0.08% 额定功率
• 稳定性：FWHM，25°C 预热 30 min 后 8 h：电压控制 ± 0.005% 额定电压；电流控制 ± 0.075% 额定电流
• 温度系数：电压控制 0.01%/°C；电流控制 0.04%/°C；功率控制 0.04%/°C（均为额定值）
• 效率：最高 95%，按机型
• 输出隔离：额定 ≤ 1500 Vdc 机型：输出对地 ± 2000 Vdc；额定 > 1500 Vdc 机型：±(2750 Vdc + Vo/2)，Vo 为最大输出电压
斜率规格
• 电压斜率（标准可编程）：最慢 额定电压 × 2⁻¹⁵ V/ms；最快 额定电压 × 0.006 V/ms
• 电流斜率（标准可编程）：最慢 额定电流 × 2⁻¹⁵ A/ms；最快 额定电流 × 0.005 A/ms
• 功率斜率（标准可编程）：最慢 额定功率 × 2⁻¹⁵ W/ms；最快 额定功率 × 0.0025 W/ms
编程与测量精度
• 数字编程分辨率：前面板或通信接口，16 位（0.00153% 额定电压/电流/功率）
• 数字编程精度：电压 ± 0.06% 额定电压；电流 ± 0.06% 额定电流；功率 ± 0.10% 额定功率
• 数字测量精度：电压 ± 0.08% 额定电压；电流 ± 0.08% 额定电流；功率 ± 0.10% 额定功率
• 模拟编程分辨率：0-10 V 模拟输入，12 位（0.025% 额定值）
• 模拟编程精度：电压 ± 0.12% 额定电压；电流 ± 0.08% 额定电流；功率 ± 0.10% 额定功率
• 高速模拟输入精度：电压 ± 0.80% 额定电压；电流 ± 0.80% 额定电流；功率 ± 1.20% 额定功率
• 模拟测量精度：电压 ± 0.08% 额定电压；电流 ± 0.08% 额定电流；功率 ± 0.10% 额定功率
接口规格
• 前面板编程：机加工铝旋钮（带编码器）、键盘与上下箭头单比特控制
• 通信接口（标配）：USB Host（前）Type B；USB Host（后）Type B；RS485（后）RJ-45；MagnaLINK™ RJ-25 ×2
• 通信接口（选件）：CANopen（+CAN）DB-9；EtherCAT（+ECAT）RJ-45×2；EtherNet/IP（+EIP）RJ-45×2；LXI TCP/IP（+LXI）RJ-45；Modbus-TCP（+MTCP）RJ-45×2；PROFINET（+PROF）RJ-45×2
• 外部用户 I/O 端口：标准 26 针 D-sub DB-26 母座，参考地，与直流输出隔离
• 模拟 I/O：3 路可配置标准模拟输入＋1 路可配置高速模拟输入＋4 路可配置模拟输出；高速输入采样率 2 kHz；编程/监测电压 0-10 V；监测能力 3 mA；监测阻抗 0.005 Ω；参考电压 10 V／20 mA
物理规格
• 尺寸：全部机型 1U 1.75 in H × 19 in W × 24 in D（4.4 × 48.3 × 61.0 cm）
• 重量：1.5 kW：32 lbs（14.52 kg）；2.6 kW：34 lbs；4 kW／6 kW：35 lbs；8 kW／10 kW：36 lbs
• 机架标准：EIA-310，含后部支撑导轨
• AC 输入端子：单相机型 8 AWG（Phoenix Contact 1720916）；三相机型 8 AWG（1720929）；10 kW 208/240 Vac 三相机型 6 AWG（1998881）
环境规格
• 工作环境温度：0°C 至 50°C
• 储存温度：-40°C 至 +85°C
• 湿度：相对湿度最高 95%，不凝露
• 风道：侧进风、后出风
合规与安全
• 电磁兼容：符合 2014/30/EU（EMC 指令），CISPR 22 / EN 55022 Class A
• 安全：符合 EN61010-1 与 2014/35/EU（低电压指令）
• 标识：CE 标识，RoHS 合规，REACH 合规
集成选件
• +C1 黑色机箱：纹理黑粉末喷涂机箱与黑色前面板
• +FP1 空白前面板：移除除状态指示灯与开关外的全部前面板控件，仍可通过计算机与用户 I/O 完整控制
• +CAN／+ECAT／+EIP／+LXI／+MTCP／+PROF：CANopen、EtherCAT、EtherNet/IP、LXI TCP/IP、Modbus-TCP、PROFINET 通信选项
• +RUG 加固化：内部加固，经独立测试满足 MIL-STD-810G 与 RTCA DO-160 部分冲击振动要求
• +WC 水冷：内置中央热交换器与特殊绕制磁元件，用于散热受限的高密度系统机柜
外部配件
• 直流电力电缆：按订单定制的宽电压/电流等级直流电缆
• MagnaLINK 电缆：主从互连电缆，将多台 xGen 电源或电子负载组成单一同步高功率系统

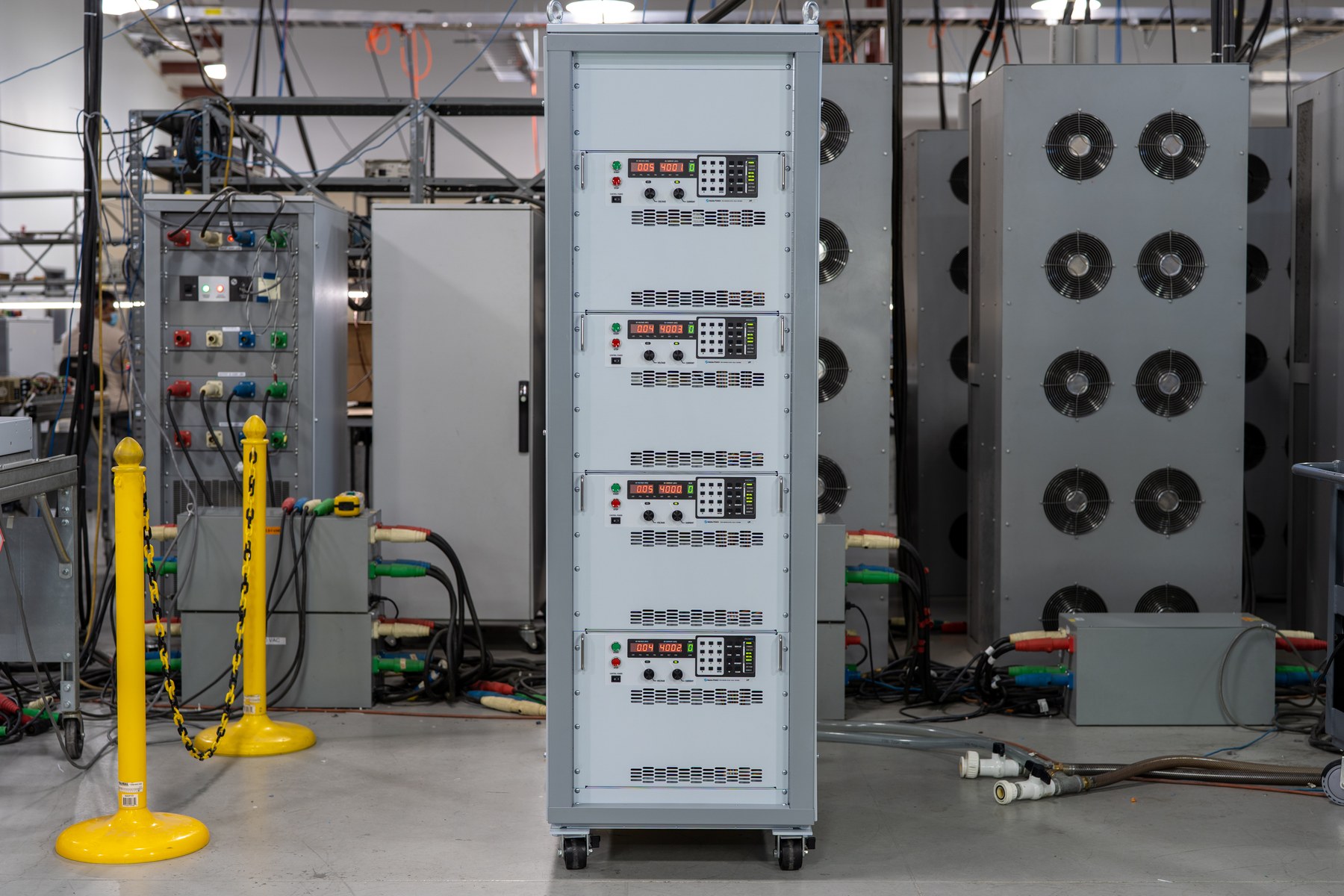

• 机架箱体与集成：12U／24U／30U／36U／30U×2／36U×2 等规格机架箱体（含脚轮、风扇与产品集成）
型号与选件
• 机型命名规则：SLx＋最大电压＋最大电流，如 SLx1000-6 表示 1000 Vdc／6 Adc 机型
• 5 Vdc 量程：SLx5-250
• 10 Vdc 量程：SLx10-150／SLx10-250
• 16 Vdc 量程：SLx16-93／SLx16-162／SLx16-250
• 20 Vdc 量程：SLx20-75／SLx20-130／SLx20-200／SLx20-250
• 32 Vdc 量程：SLx32-46／SLx32-81／SLx32-125／SLx32-186／SLx32-250
• 40 Vdc 量程：SLx40-37／SLx40-65／SLx40-100／SLx40-150／SLx40-200／SLx40-250
• 60 Vdc 量程：SLx60-25／SLx60-43／SLx60-66／SLx60-100／SLx60-133／SLx60-166
• 100 Vdc 量程：SLx100-15／SLx100-26／SLx100-40／SLx100-60／SLx100-80／SLx100-100
• 200 Vdc 量程：SLx200-7.5／SLx200-13／SLx200-20／SLx200-30／SLx200-40／SLx200-50
• 375 Vdc 量程：SLx375-4／SLx375-6.9／SLx375-10.4／SLx375-16／SLx375-21.3／SLx375-26.5
• 600 Vdc 量程：SLx600-2.5／SLx600-4.3／SLx600-6.4／SLx600-10／SLx600-13.3／SLx600-16.5
• 1000 Vdc 量程：SLx1000-1.5／SLx1000-2.6／SLx1000-4／SLx1000-6／SLx1000-8／SLx1000-10
• 1500 Vdc 量程：SLx1500-1／SLx1500-1.7／SLx1500-2.6／SLx1500-4／SLx1500-5.3／SLx1500-6.6
• 2000 Vdc 量程：SLx2000-0.75／SLx2000-1.3／SLx2000-2／SLx2000-3／SLx2000-4／SLx2000-5
• 3000 Vdc 量程：SLx3000-0.5／SLx3000-0.86／SLx3000-1.3／SLx3000-2／SLx3000-2.6／SLx3000-3.3
• 完整机型表：共 171 个机型、超过 26,500 种配置，按电压量程与六档功率组合，详见官网机型表
资源下载
以上规格取自马格纳电源（Magna-Power Electronics）官网 SLx Series 产品详情页（Features／Models／Specifications 段落）与官方数据手册，规格页以官网机型表为准。
