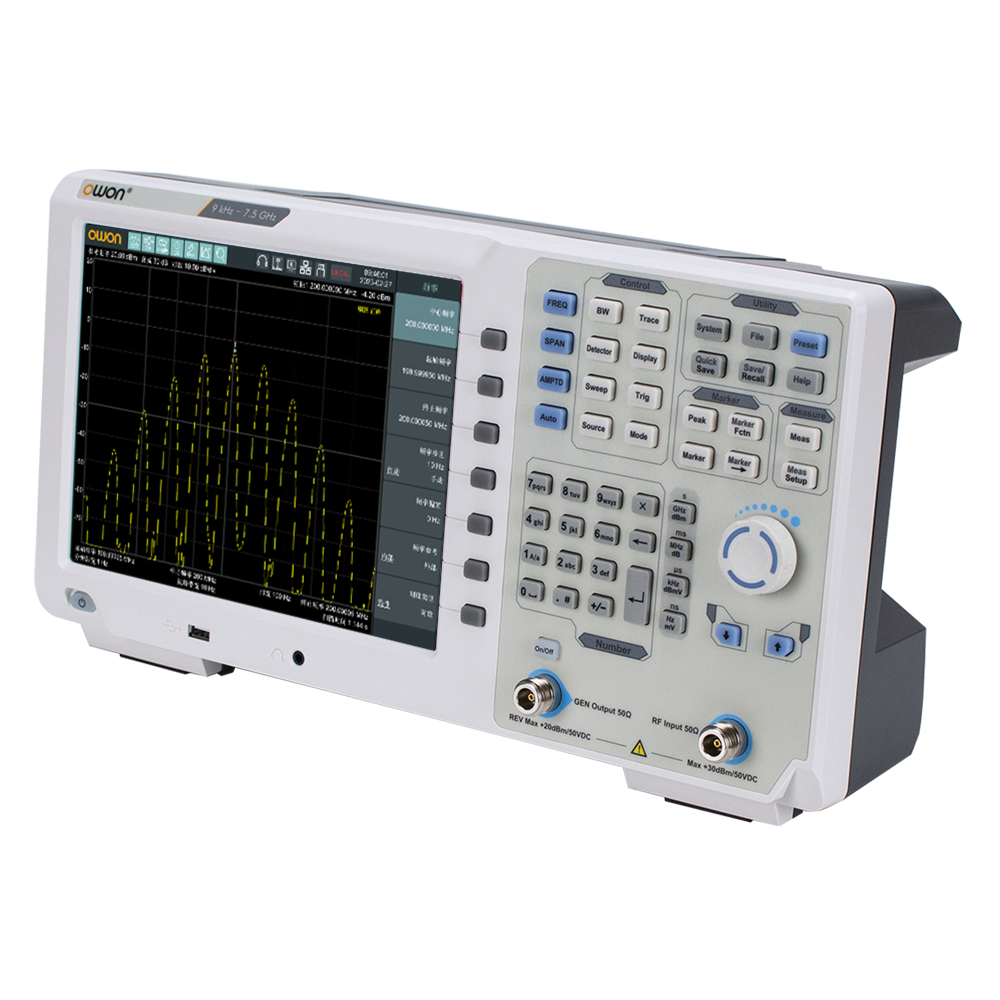

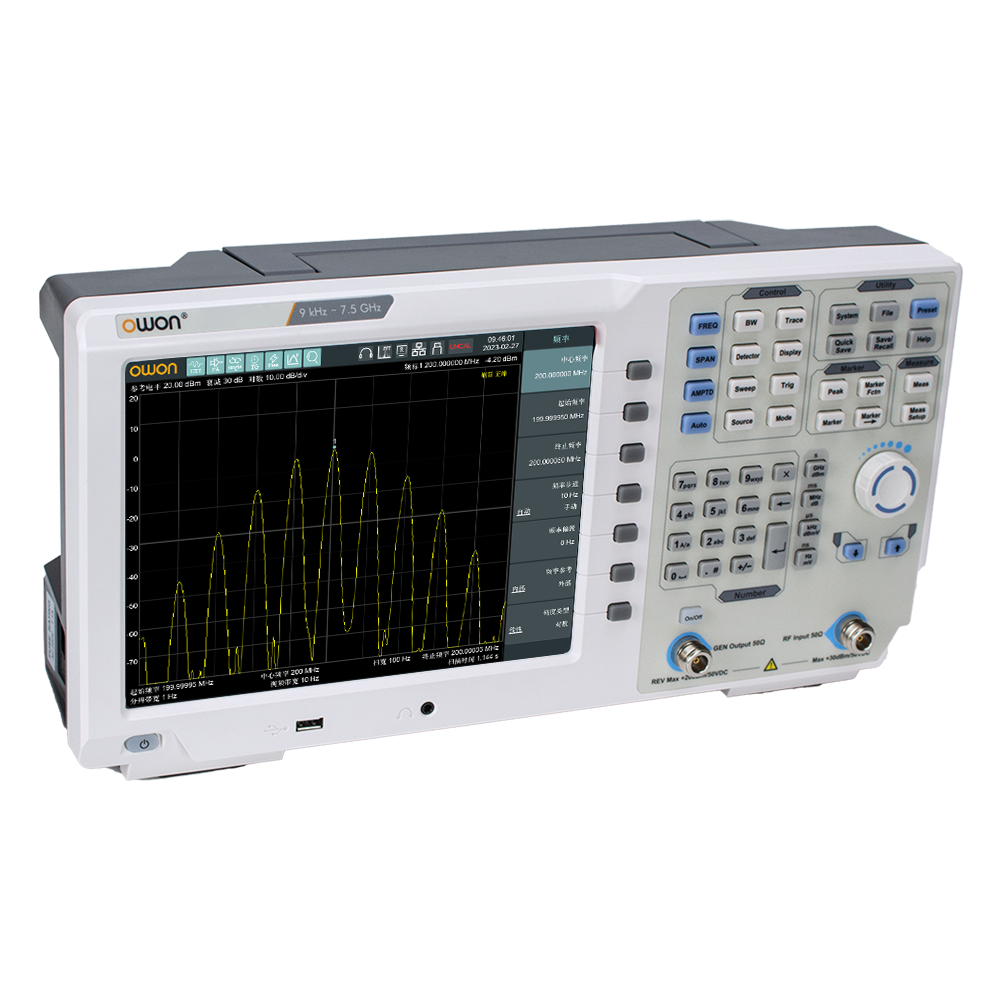

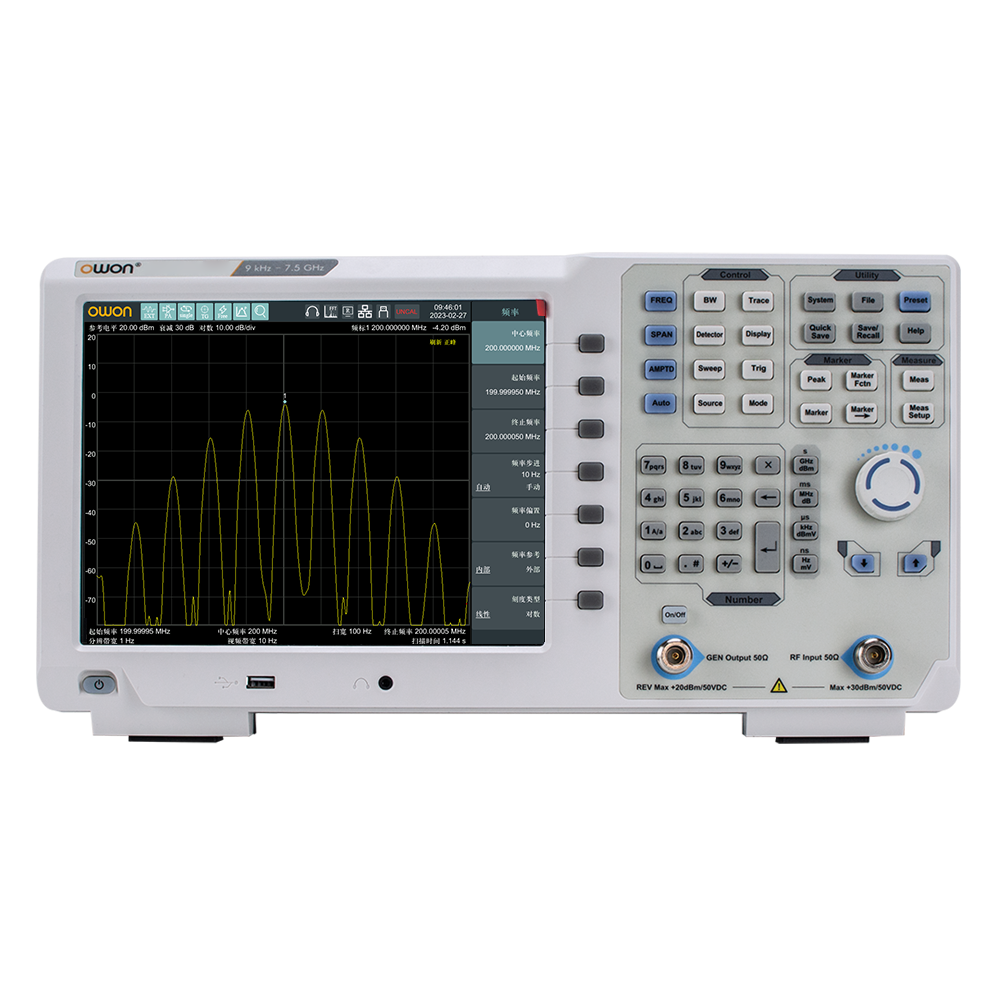

NSA1000P/NSA1000P-LF 触控屏频谱分析仪
9kHz至7.5GHz · DANL低至-163dBm
产品简介
• 频率范围9KHz-7.5GHz; 10Hz-7.5GHz (-LF机型)
• 显示平均噪声电平（DANL）低至-163dBm
• 相位噪声低至-106dBc/Hz @1GHz 偏移10kHz
• 全幅度精度<0.7db<>
• 最小分辨率带宽（RBW）1Hz
• 提供EMI预兼容测量功能
• 跟踪源硬件标配,后续可软件升级
• 瀑布图、调制质量分析、音频解调等常规测试和扩展功能
• 标配Pass/Fail 现场检测报警功能
• 丰富的接口：USB Host, USB Device, LAN, 音频输出口、HDMI
• 10.4 英寸LCD显示，支持多点触控
产品描述
NSA1000P系列触控屏频谱分析仪
产品描述图
核心参数
• 频率范围：NSA1015P（-LF）；9 kHz 至 1.5 GHz (一般机型)；10 Hz 至 1.5 GHz (-LF机型)
• NSA1036P（-LF）：9 kHz 至 3.6 GHz (一般机型)；10 Hz 至 3.6 GHz (-LF机型)
• NSA1075P（-LF）：9 kHz 至 7.5 GHz (一般机型)；10 Hz 至 7.5 GHz (-LF机型)
• 频率分辨率：1 Hz
• 扫宽范围：0 Hz，100 Hz到仪器的最大频率
• 扫宽不确定度：± 扫宽 / (扫描点数-1)
• 载波偏移：10 kHz；< -106 dBc/Hz
• 100 kHz：< -104 dBc/Hz
• 1 MHz：< -115 dBc/Hz
• 分辨率带宽（-3 dB）：1 Hz 至 1 MHz (1-3-5-10 步进)
• RBW精度：< 5% （标称值）
• 分辨率滤波器形状因子 (60 dB : 3 dB)：<5 （标称值）
资源下载
• NSA1000P/NSA1000P-LF 详细指标见 NSA1000P/NSA1000P-LF 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
NSA1000P/NSA1000P-LF 触控屏频谱分析仪 详细指标
9kHz至7.5GHz · DANL低至-163dBm
产品特点
• 频率范围9KHz-7.5GHz; 10Hz-7.5GHz (-LF机型)
• 显示平均噪声电平（DANL）低至-163dBm
• 相位噪声低至-106dBc/Hz @1GHz 偏移10kHz
• 全幅度精度<0.7db<>
• 最小分辨率带宽（RBW）1Hz
• 提供EMI预兼容测量功能
• 跟踪源硬件标配,后续可软件升级
• 瀑布图、调制质量分析、音频解调等常规测试和扩展功能
详细指标
频率
• 频率范围：NSA1015P（-LF）；9 kHz 至 1.5 GHz (一般机型)；10 Hz 至 1.5 GHz (-LF机型)
• NSA1036P（-LF）：9 kHz 至 3.6 GHz (一般机型)；10 Hz 至 3.6 GHz (-LF机型)
• NSA1075P（-LF）：9 kHz 至 7.5 GHz (一般机型)；10 Hz 至 7.5 GHz (-LF机型)
• 频率分辨率：1 Hz
频率扫宽
• 扫宽范围：0 Hz，100 Hz到仪器的最大频率
• 扫宽不确定度：± 扫宽 / (扫描点数-1)
单边带相位噪声(20℃ 至 30℃，fc=1 GHz)
• 载波偏移：10 kHz；< -106 dBc/Hz
• 100 kHz：< -104 dBc/Hz
• 1 MHz：< -115 dBc/Hz
带宽
• 分辨率带宽（-3 dB）：1 Hz 至 1 MHz (1-3-5-10 步进)
• RBW精度：< 5% （标称值）
• 分辨率滤波器形状因子 (60 dB : 3 dB)：<5 （标称值）
• 视频带宽 (-3 dB)：10 Hz 至 3 MHz (1-3-5-10 步进)
• 分辨率带宽（-6 dB）（EMI 选件）：200 Hz，9 kHz，120 kHz，1 MHz
幅度
• 测量范围：NSA1015P；DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器关 DANL至 +20 dBm， 10 MHz~1.5GHz，前置放大器关
• NSA1036P：DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器关 DANL至 +20 dBm， 10 MHz~3.6GHz，前置放大器关
• NSA1075P：DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器关 DANL至 +20 dBm， 10 MHz~7.5GHz，前置放大器关
最大输入电平
• 直流电压：50 V
• 连续波射频功率：衰减器为 40 dB；+20 dBm（100 mW）
• 最大损坏电平：+30 dBm（1 W）
显示平均噪声电平（DANL）
• 前置放大器关：9 kHz 至 1 MHz；-95 dBm (典型值)， <-88 dBm
• 1 MHz 至 500 MHz：-140 dBm (典型值)， <-130dBm
• 500 MHz 至 3.6 GHz：-138 dBm (典型值)， <-128 dBm
• 3.6 GHz 至 6 GHz：-134 dBm (典型值)，<-124 dBm
• 6 GHz 至 7.5 GHz：-129 dBm (典型值)，<-119 dBm
• 前置放大器开：100 kHz 至 1 MHz；-135 dBm (典型值)， <-128 dBm
• 1 MHz 至 500 MHz：-160 dBm (典型值)， <-150 dBm
• 500 MHz 至 3.6 GHz：-158 dBm (典型值)， <-148 dBm
• 3.6 GHz 至 6 GHz：-154 dBm (典型值)，<-144 dBm
• 6 GHz 至 7.5 GHz：-149 dBm (典型值)，<-139 dBm
频率响应 (20℃ 至 30℃， 30% 至 70% 相对湿度， 输入衰减 10 dB， 相对于 50 MHz)
• 前置放大器关 (fc≥9kHz)：＜0.7 dB
• 前置放大器开 (fc≥50 MHz)：＜1.0 dB
绝对幅度精度
• 不确定度：fc= 50 MHz，峰值检波器，前置放大器关，衰减器为 10 dB，输入信号电平 =-10 dBm，20℃至 30℃
＜ 0.4 dB
跟踪源（选配）
• 频率范围：NSA1015P；100 kHz 至 1.5 GHz
• NSA1036P：100 kHz 至 3.6 GHz
• NSA1075P：100 kHz 至 7.5 GHz
• 输出电平范围：-40 dBm 至 0 dBm
• 输出电平分辨率：1 dB
• 输出平坦度：相对于 50 MHz
±3 dB（标称值）
跟踪源杂散
• 谐波杂散：-20 dBc（典型值）（跟踪源输出功率为 -10 dBm时）
• 非谐波杂散：-20 dBc（典型值）（跟踪源输出功率为 -10 dBm时）
• 跟踪源至输入端隔离：-60 dB（跟踪源输出功率为 0 dBm时）

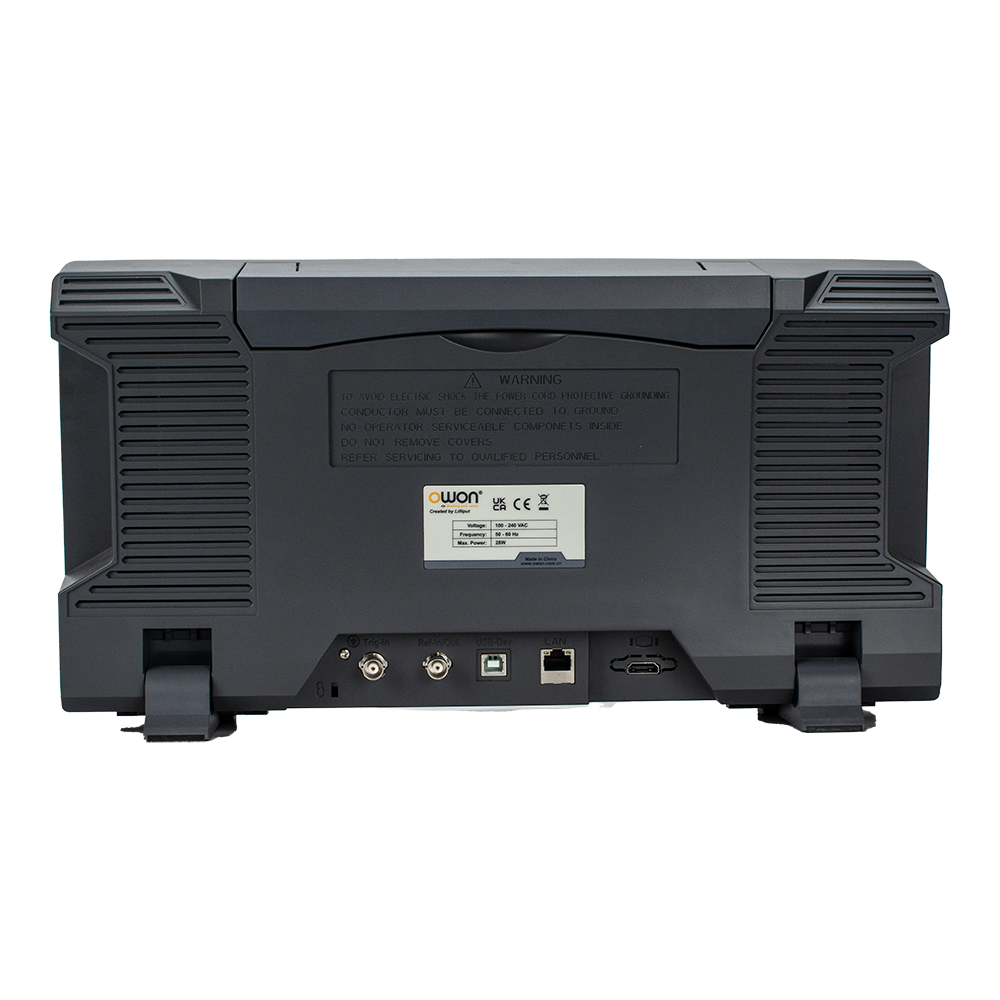

通讯接口
USB 主控端
• USB Host：连接器；A 插头
• 协议：2.0 版
USB 设备端
• USB Devise：连接器；B 插头
• 协议：2.0 版
• LAN：10/100Base，RJ-45
• HDMI接口：连接器；A 插头
• 协议：1.4 版本
显示
• 类型：TFT LCD
• 分辨率：1024水平×768垂直像素
• 尺寸：10.4 英寸
• 颜色：65536 色
大容量存储
• 大容量存储：Flash 盘（内部存储256 MByte），U 盘（不附带 U 盘）
外观
• 尺寸：375 mm (宽) × 185 mm (高) × 120 mm (深)
• 重量：约 5.0 kg (主机)
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
