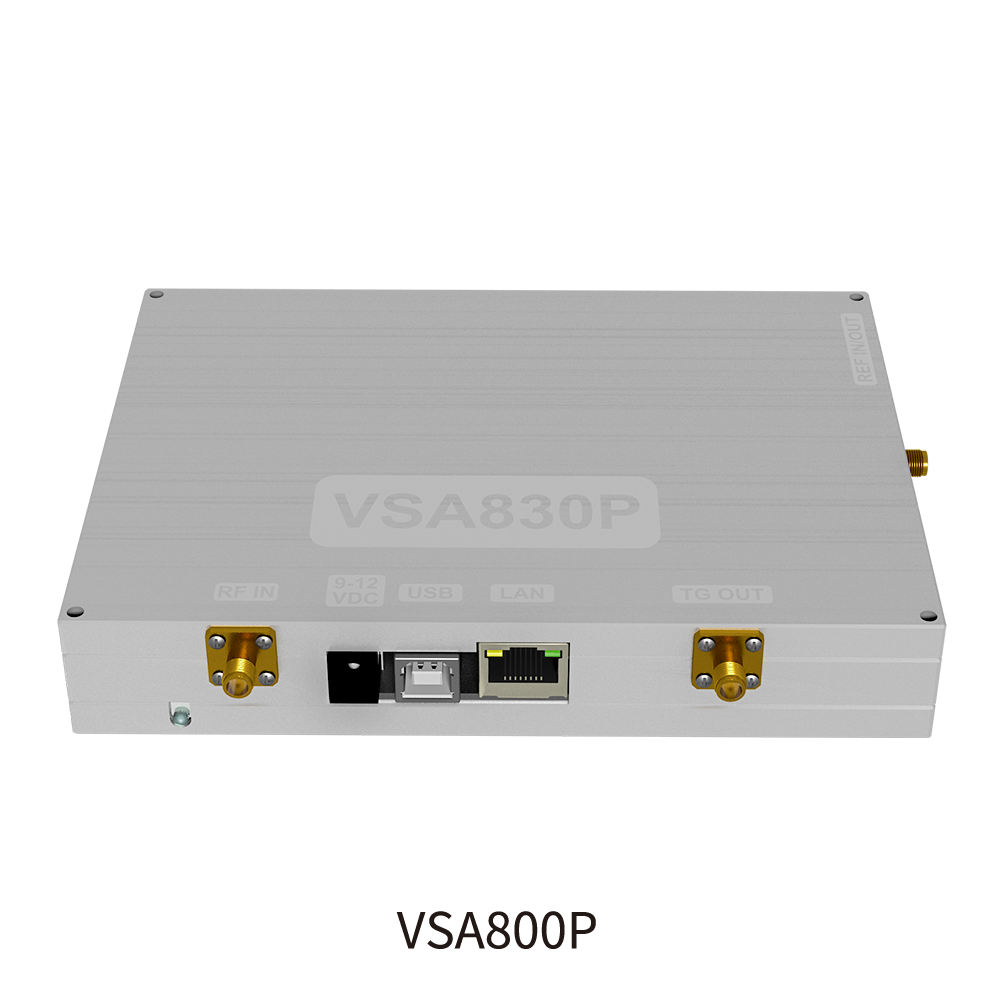

VSA-P 是利利普（OWON）的频谱分析仪模块，9kHz至8GHz。
NSA3000-R系列集成实时频谱分析与矢量网络分析功能,覆盖9kHz-20GHz的频谱分析范围以及100kHz-8GHz的矢量网络测量范围（部分机型），满足从基础研发到生产测试的全方位需求。
NSA1000P系列触控屏频谱分析仪
NSA800 9kHz至1.5GHz经济型频谱分析仪 DANL低至-160dBm|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON

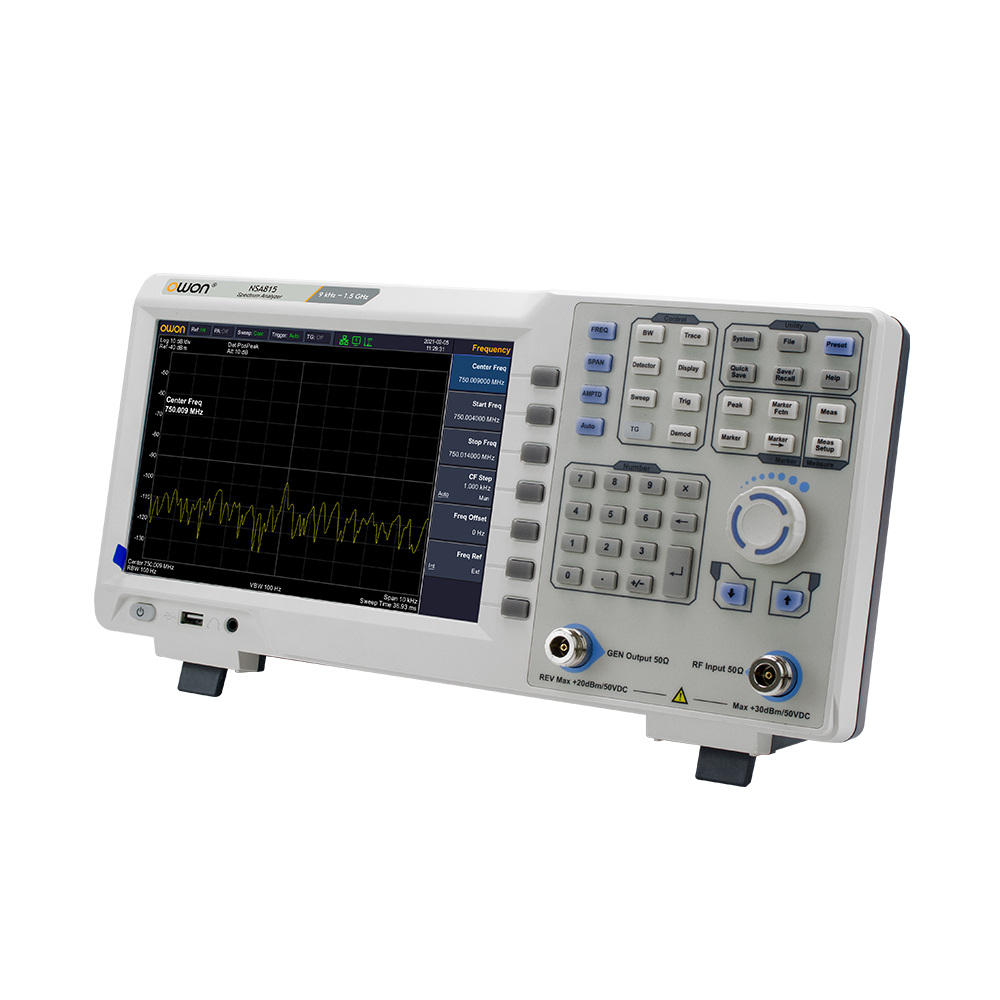

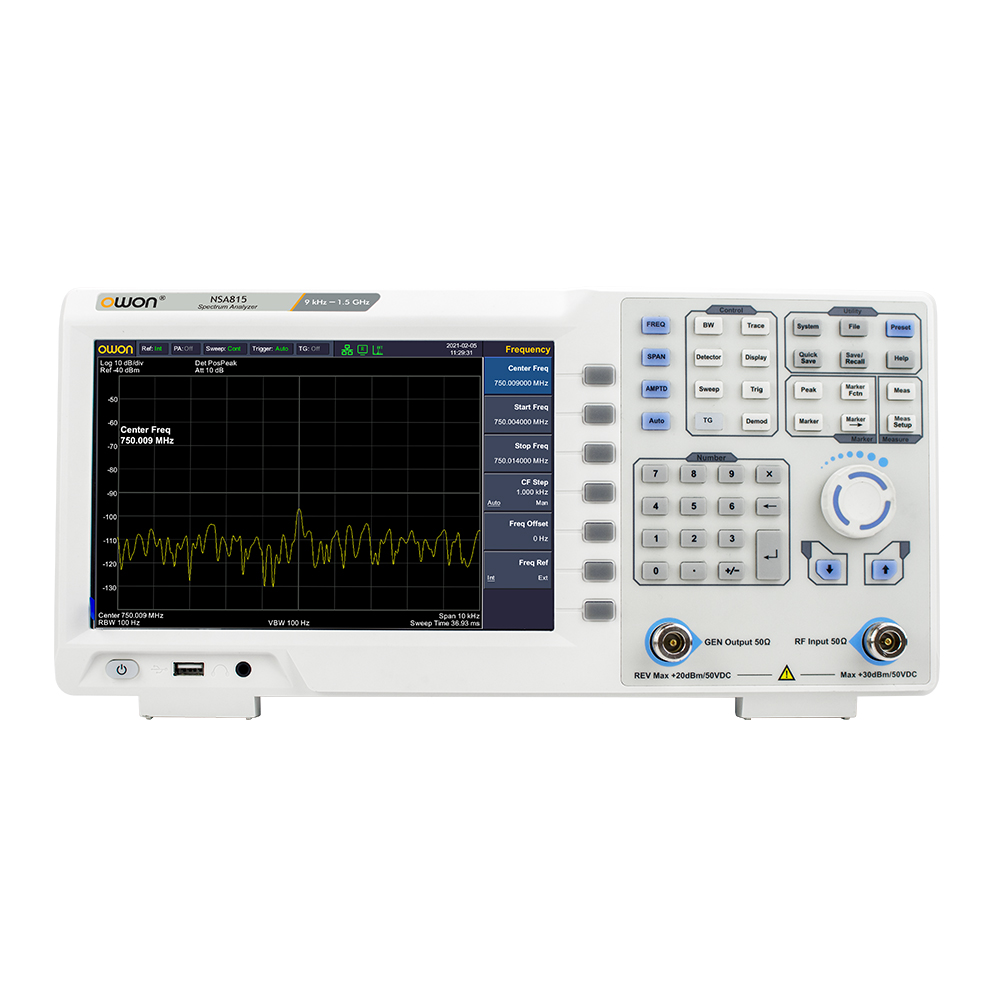

NSA800 经济型频谱分析仪
9kHz至1.5GHz · DANL低至-160dBm
产品简介
• 频率范围9KHz-1.5GHz
• 显示平均噪声电平（DANL）低至-160dBm
• 相位噪声低至-80dBc/Hz @1GHz 偏移10kHz
• 全幅度精度<0.7db<>
• 最小分辨率带宽（RBW）1Hz
• 提供EMI预兼容测量功能
• 跟踪源硬件标配,后续可软件升级
• 瀑布图、调制质量分析、音频解调等常规测试和扩展功能
• 标配Pass/Fail 现场检测报警功能
• 丰富的接口：USB Host, USB Device, LAN, 音频输出口、HDMI
• 9 英寸LCD显示
产品描述
NSA800系列经济型频谱分析仪
产品描述图
核心参数
• 频率范围：NSA805（TG）；9 kHz 至 500 MHz
• NSA810（TG）：9 kHz 至 1 GHz
• NSA815（TG）：9 kHz 至 1.5 GHz
• 频率分辨率：1 Hz
• 频率参考基准老化率：＜ 1 ppm/年
• 扫宽范围：0 Hz，100 Hz到仪器的最大频率
• 扫宽不确定度：± 扫宽 / (扫描点数-1)
• 载波偏移：10 kHz；< -80 dBc/Hz
• 100 kHz：< -100 dBc/Hz
• 1 MHz：< -115 dBc/Hz
• 分辨率带宽（-3 dB）：1 Hz 至 1 MHz (1-3-5-10 步进)
• 分辨率带宽（-6 dB） （EMI）：200 Hz，9 kHz，120 kHz，1 MHz
资源下载
• NSA800 详细指标见 NSA800 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
NSA800 经济型频谱分析仪 详细指标
9kHz至1.5GHz · DANL低至-160dBm
产品特点
• 频率范围9KHz-1.5GHz
• 显示平均噪声电平（DANL）低至-160dBm
• 相位噪声低至-80dBc/Hz @1GHz 偏移10kHz
• 全幅度精度<0.7db<>
• 最小分辨率带宽（RBW）1Hz
• 提供EMI预兼容测量功能
• 跟踪源硬件标配,后续可软件升级
• 瀑布图、调制质量分析、音频解调等常规测试和扩展功能
详细指标
频率
• 频率范围：NSA805（TG）；9 kHz 至 500 MHz
• NSA810（TG）：9 kHz 至 1 GHz
• NSA815（TG）：9 kHz 至 1.5 GHz
• 频率分辨率：1 Hz
• 频率参考基准老化率：＜ 1 ppm/年
频率扫宽
• 扫宽范围：0 Hz，100 Hz到仪器的最大频率
• 扫宽不确定度：± 扫宽 / (扫描点数-1)
单边带相位噪声(20℃ 至 30℃，fc = 500 MHz)
• 载波偏移：10 kHz；< -80 dBc/Hz
• 100 kHz：< -100 dBc/Hz
• 1 MHz：< -115 dBc/Hz
带宽
• 分辨率带宽（-3 dB）：1 Hz 至 1 MHz (1-3-5-10 步进)
• 分辨率带宽（-6 dB） （EMI）：200 Hz，9 kHz，120 kHz，1 MHz
• 分辨率带宽精度：< 5% 典型值
• 分辨率滤波器形状因子 (60 dB : 3 dB)：< 5 典型值
• 视频带宽 (-3 dB)：10 Hz 至 1 MHz (1-3-5-10 步进)
幅度与电平
• 幅度测量范围：DANL 到 +10 dBm， 100 kHz 至 10 MHz， 前置放大器关闭 DANL 到 +20 dBm， fc≥10 MHz， 前置放大器关闭
• 参考电平：-80 dBm 至 +30 dBm，步进为0.01dB
• 前置放大器：20 dB，标称值， 100 kHz 至 1.5 GHz
• 输入衰减器：0 至 40 dB，步进为1 dB
显示平均噪声电平 (衰减器为 0 dB， 分辨率带宽及视频带宽均为100 Hz，抽样检波 ， 轨迹平均次数 ≥50， 20℃ 至 30℃，输入阻抗为50 Ω)
• 前置放大器关：9 kHz 至 1 MHz；-95 dBm (典型值)， <-88 dBm
• 1 MHz 至 500 MHz：-140 dBm (典型值)， <-130dBm
• NSA810：500 MHz 至 1 GHz
• NSA815：500 MHz 至 1.5 GHz；-138 dBm (典型值)， <-128 dBm
• 前置放大器开：100 kHz 至 1 MHz；-135 dBm (典型值)， <-128 dBm
• 1 MHz 至 500 MHz：-160 dBm (典型值)， <-150 dBm
• NSA810：500 MHz 至 1 GHz
• NSA815：500 MHz 至 1.5 GHz；-158 dBm (典型值)， <-148 dBm
显示电平
• 检波方式：正峰，负峰，常态，取样，RMS，电压平均，准峰值
• 迹线功能：清除写入，最大保持，最小保持，平均，查看，关闭，迹线运算
• 刻度单位：dBm，dBμW，dBpW，dBmV，dBμV，W，V
频率响应 (fc≥100 kHz， 20℃ 至 30℃， 30% 至 70% 相对湿度， 输入衰减 10 dB， 相对于 50 MHz)
• 前置放大器关：＜0.7 dB
• 前置放大器开：＜1.0 dB
绝对幅度精度
• 不确定度：fc= 50 MHz，峰值检波器，前置放大器关，衰减器为 10 dB， 输入信号电平 =-10 dBm，20℃至 30℃
＜ 0.4 dB
电平测量不确定度
• 电平测量不确定度：95% 置信度，S/N>20 dB，分辨率带宽及视频带宽均为 1 kHz，前置放大器关，衰减器为 10 dB，-50 dBm＜ 输入电平≤ 0 dBm，fc＞10 MHz，20℃至 30℃
＜0.7 dB
跟踪源（选配）
• 频率范围：NSA805；100 kHz 至 500 MHz
• NSA810：100 kHz 至 1 GHz
• NSA815：100 kHz 至 1.5 GHz
• 输出电平范围：-40 dBm 至 0 dBm
• 输出电平分辨率：1 dB
• 输出平坦度：相对于 50 MHz
± 3 dB
跟踪源杂散
• 谐波杂散：-30 dBc（跟踪源输出功率为 -10 dBm时）
• 非谐波杂散：-40 dBc（跟踪源输出功率为 -10 dBm时）
• 跟踪源至输入端隔离：-60 dB（跟踪源输出功率为 0 dBm时）

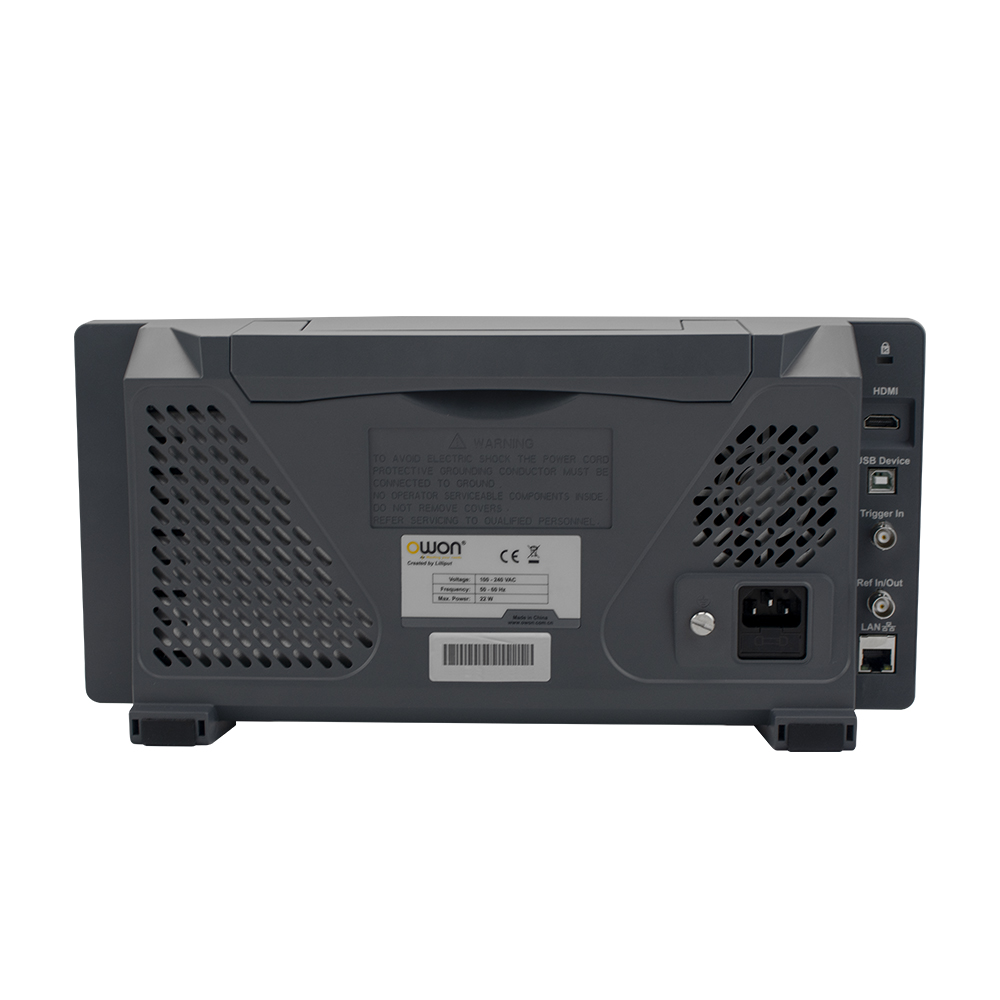

接口
USB Host, USB Device, LAN, 音频输出接口, HDMI
显示
9 英寸TFT LCD，1280水平×800垂直像素
外观
• 尺寸：375 mm (宽) × 185 mm (高) × 120 mm (深)
• 重量：约 3.7 kg (主机)
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
