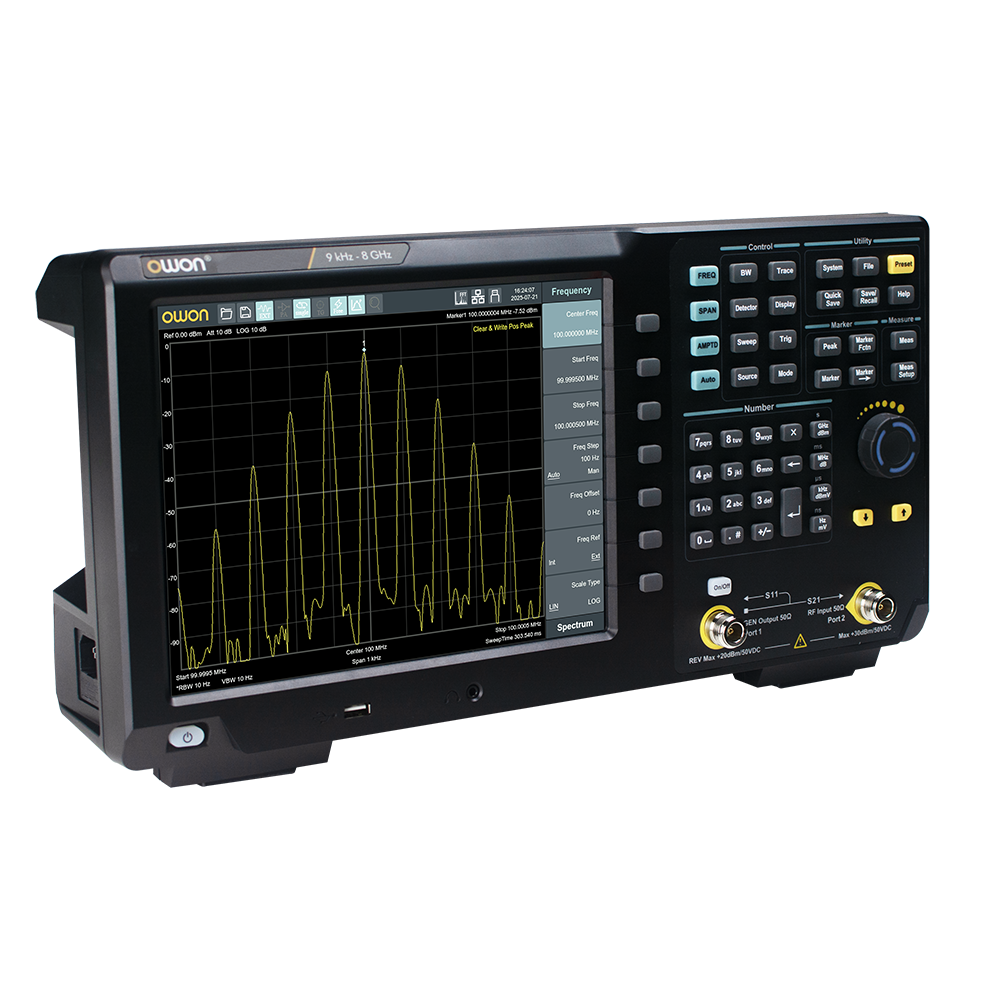

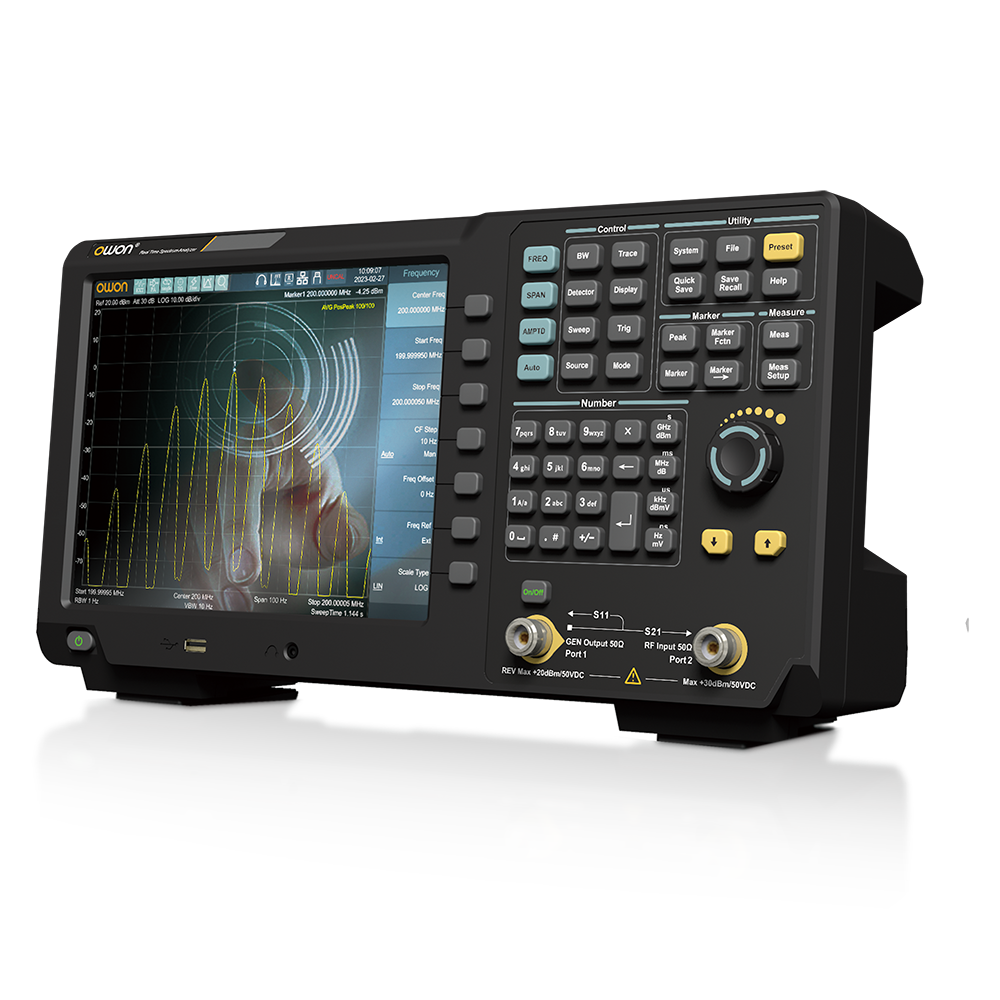

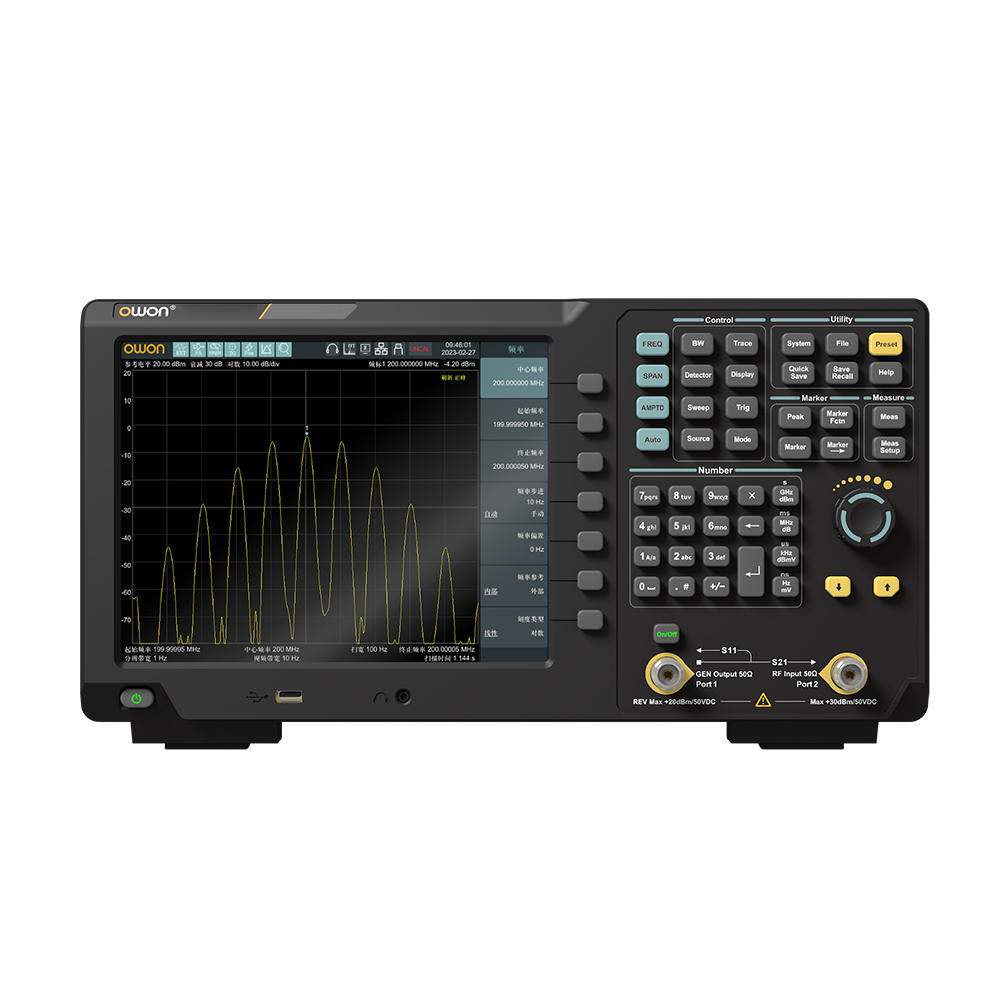

NSA3000-R 实时频谱分析仪
100kHz至8GHz · 实时分析带宽100MHz
产品简介
• 频谱分析仪频率范围：9kHz - 20GHz
• 矢量网络分析频率范围：100kHz - 8GHz（部分机型）
• 实时频谱分析100% POI = 6.25us, 无杂散动态范围 60dB
• 显示平均噪声电平（DANL）低于 -165dBm/Hz
• 相位噪声低于-106dBc/Hz偏移10kHz
• 最小分辨率带宽（RBW）1Hz, 全幅度精度0.7dB
• 电缆故障定位模式
• 支持概率密度谱、时间功率、3D等多种显示方式，多维度观察复杂瞬变信号
• 业界高端100MHz实时分析带宽
• 可选配EMI测量软件
• 10.4英寸LCD, 带多点触控功能,支持鼠标和键盘
• 基于电脑或手持终端网络浏览器的远程监控
• LAN，USB Device，USB Host通信接口
产品描述
NSA3000-R系列集成实时频谱分析与矢量网络分析功能, 覆盖9kHz - 20GHz的频谱分析范围以及100kHz - 8GHz的矢量网络测量范围（部分机型），满足从基础研发到生产测试的全方位需求。
在频谱分析性能方面，NSA3000-R具备卓越的实时性能，100% POI（截获概率）仅需6.25μs，无杂散动态范围高达60dB。显示平均噪声电平（DANL）低于-165dBm/Hz，相位噪声−106 dBc/Hz（10 kHz 偏移），最小分辨率带宽（RBW）可达1Hz，全幅度精度为0.7dB，确保在捕获和分析瞬变及低电平信号时提供高度的灵敏度与动态性能。
设备标配跟踪源发生器和前置放大器，支持电缆故障定位功能，方便进行射频链路测试与故障诊断。多种显示方式包括概率密度谱、时间功率和3D显示，可多维度观察复杂瞬变信号。标配40MHz实时分析带宽，可选配扩展至100MHz，并可选配EMI测量软件，满足不同应用场景需求。
NSA3000-R采用10.4英寸多点触控LCD显示屏，支持鼠标和键盘操作，可通过电脑或手持终端的网络浏览器进行远程监控。设备提供LAN、USB Device和USB Host多种通信接口，便于系统集成和数据传输。其卓越的性能与丰富功能，使NSA3000-R系列成为科研、通信、电子制造与系统维护工程师的高效测试工具。
产品描述图
核心参数
• 频谱分析范围：NSA3036-R 9 kHz~3.6 GHz；NSA3060-R 9 kHz~6.0GHz；NSA3080-R 9 kHz~8.0GHz；NSA3140-R 9 kHz~14.0 GHz；NSA3200-R 9 kHz~20.0 GHz
• 矢量网络分析频率范围：NSA3036-R 100kHz~3.6GHz；NSA3060-R 100kHz~6.0GHz；NSA3080-R 100kHz~8.0GHz；NSA3140-R/NSA3200-R -
• 电缆和天线测试频率范围：NSA3036-R 100kHz~3.6GHz；NSA3060-R 100kHz~6.0GHz；NSA3080-R 100kHz~8.0GHz；NSA3140-R/NSA3200-R -
• 跟踪发生器：NSA3036-R 100kHz~3.6GHz；NSA3060-R 100kHz~6.0GHz；NSA3080-R 100kHz~8.0GHz；NSA3140-R/NSA3200-R -
• 分辨率带宽 (RBW)：1Hz ~ 5MHz
• 显示平均噪声电平DANL：-165 dBm/Hz
• 单边带相位噪声SSB：NSA3036-R/NSA3060-R/NSA3080-R <-106 dBc/Hz；NSA3140-R/NSA3200-R <-100 dBc/Hz
• 三阶交调(TOI)：+14 dbm
• 幅度准确度：< 0.7 dB
• 实时分析带宽：100MHz
• 实时分析无杂散动态范围：60 dB
• 100%响应最短信号持续时间：6.25μs
资源下载
• NSA3000-R 详细指标见 NSA3000-R 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
NSA3000-R 实时频谱分析仪 详细指标
100kHz至8GHz · 实时分析带宽100MHz
产品特点
• 频谱分析仪频率范围：9kHz - 20GHz
• 矢量网络分析频率范围：100kHz - 8GHz（部分机型）
• 实时频谱分析100% POI = 6.25us, 无杂散动态范围 60dB
• 显示平均噪声电平（DANL）低于 -165dBm/Hz
• 相位噪声低于-106dBc/Hz偏移10kHz
• 最小分辨率带宽（RBW）1Hz, 全幅度精度0.7dB
• 电缆故障定位模式
• 支持概率密度谱、时间功率、3D等多种显示方式，多维度观察复杂瞬变信号
详细指标
• 频谱分析范围：NSA3036-R 9 kHz~3.6 GHz；NSA3060-R 9 kHz~6.0GHz；NSA3080-R 9 kHz~8.0GHz；NSA3140-R 9 kHz~14.0 GHz；NSA3200-R 9 kHz~20.0 GHz
• 矢量网络分析频率范围：NSA3036-R 100kHz~3.6GHz；NSA3060-R 100kHz~6.0GHz；NSA3080-R 100kHz~8.0GHz；NSA3140-R/NSA3200-R -
• 电缆和天线测试频率范围：NSA3036-R 100kHz~3.6GHz；NSA3060-R 100kHz~6.0GHz；NSA3080-R 100kHz~8.0GHz；NSA3140-R/NSA3200-R -
• 跟踪发生器：NSA3036-R 100kHz~3.6GHz；NSA3060-R 100kHz~6.0GHz；NSA3080-R 100kHz~8.0GHz；NSA3140-R/NSA3200-R -
• 分辨率带宽 (RBW)：1Hz ~ 5MHz
• 显示平均噪声电平DANL：-165 dBm/Hz
• 单边带相位噪声SSB：NSA3036-R/NSA3060-R/NSA3080-R <-106 dBc/Hz；NSA3140-R/NSA3200-R <-100 dBc/Hz
• 三阶交调(TOI)：+14 dbm
• 幅度准确度：< 0.7 dB
• 实时分析带宽：100MHz
• 实时分析无杂散动态范围：60 dB
• 100%响应最短信号持续时间：6.25μs
• 实时频谱视图：概率密度谱，瀑布图，3D频谱，时间功率谱
• 矢量网络分析测量参数：矢量S11，矢量S21
• 网络分析动态范围：90 dB
• 高级测量功能：CHP，ACPR，OBW，CNR，Harmonic，Monitor，CCDF，SEM，TOI
• EMI滤波器 (-6dB)：200 Hz，9 kHz，120 kHz，1 MHz
• 检波器：正峰值，有效值平均，准峰值
• EMI测量模式限制线标准：内置200+标准模板并支持自定义

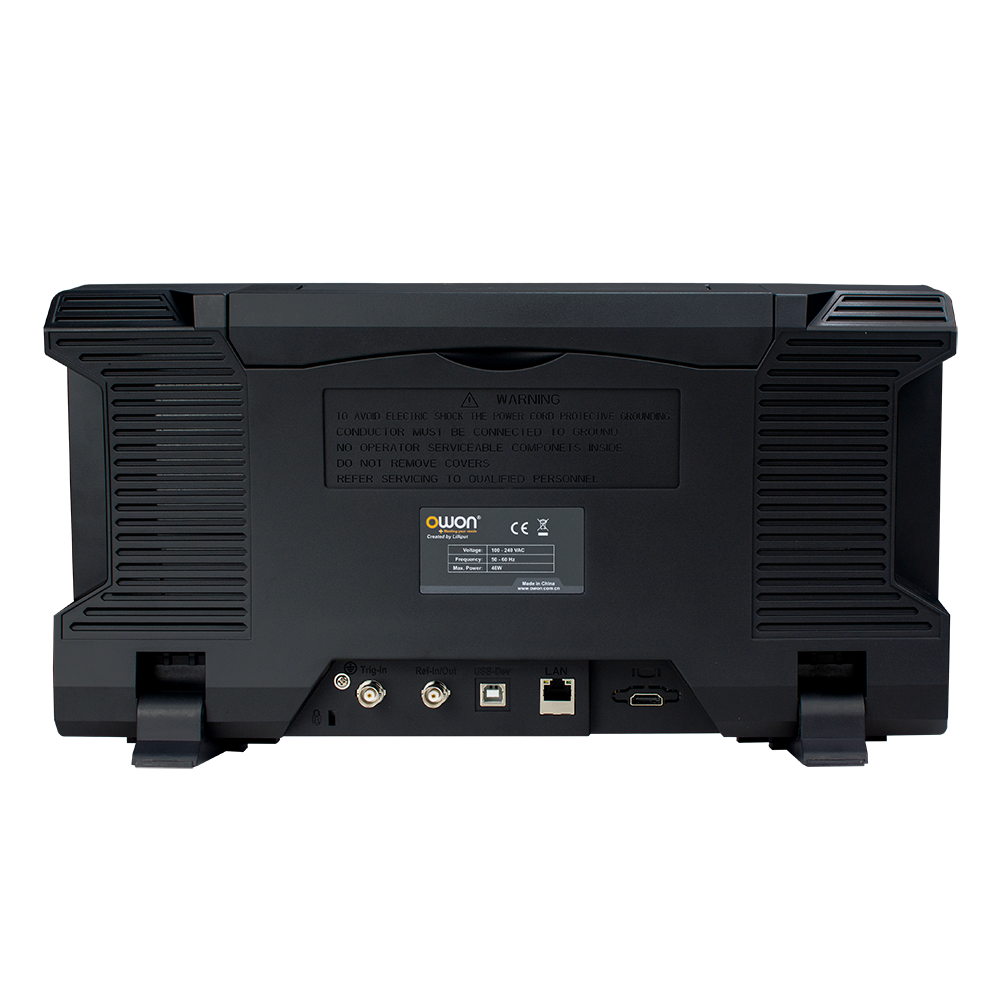

• 通信接口：LAN，USB Device，USB Host
• 远程控制能力：SCPI / Labview / IVI based on USB-TMC / VXI-11 / Socket
• 远程控制器：NI-MAX，Web Browser，Spectrum Vision software
• 显示：10.4英寸多点触摸屏，支持鼠标和键盘
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
