致茂 Chroma

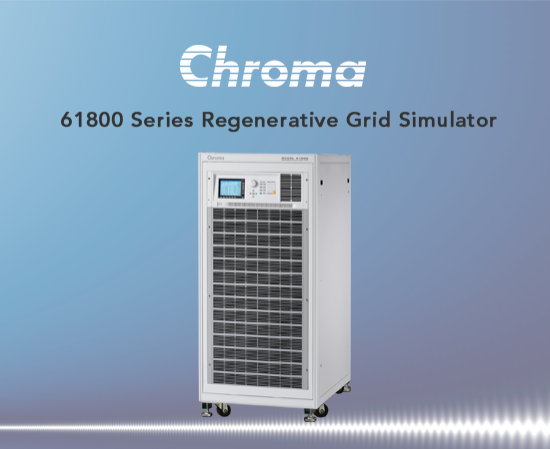

61830/61845/61860/61800-100/61800-100(800VLN) 回收式电网模拟电源
30kVA · 45kVA
产品简介
目前市场对替代能源的需求正在稳定增长中，因此对于并网型分散式电源的配置、例如太阳能发电和风力发电设备已订出特定规范和测试标准 (例如：UL 1741SA/IEEE 1547 / IEC 62116)。对此各设备制造商必须依照规范来进行测试以证明设备符合标准。

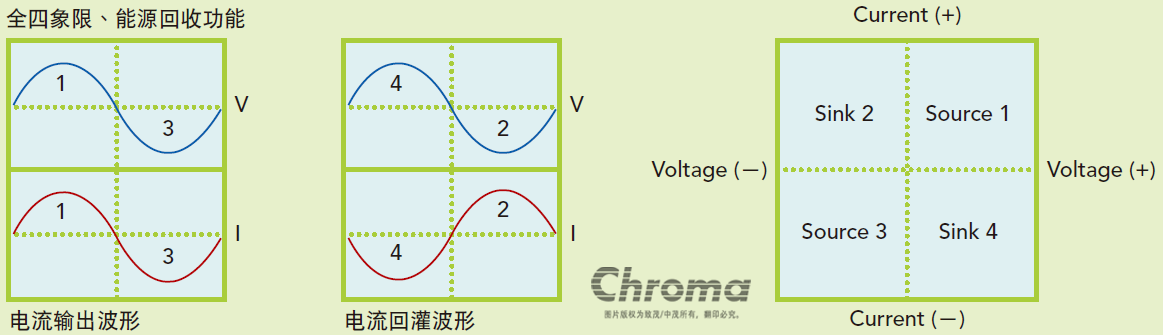

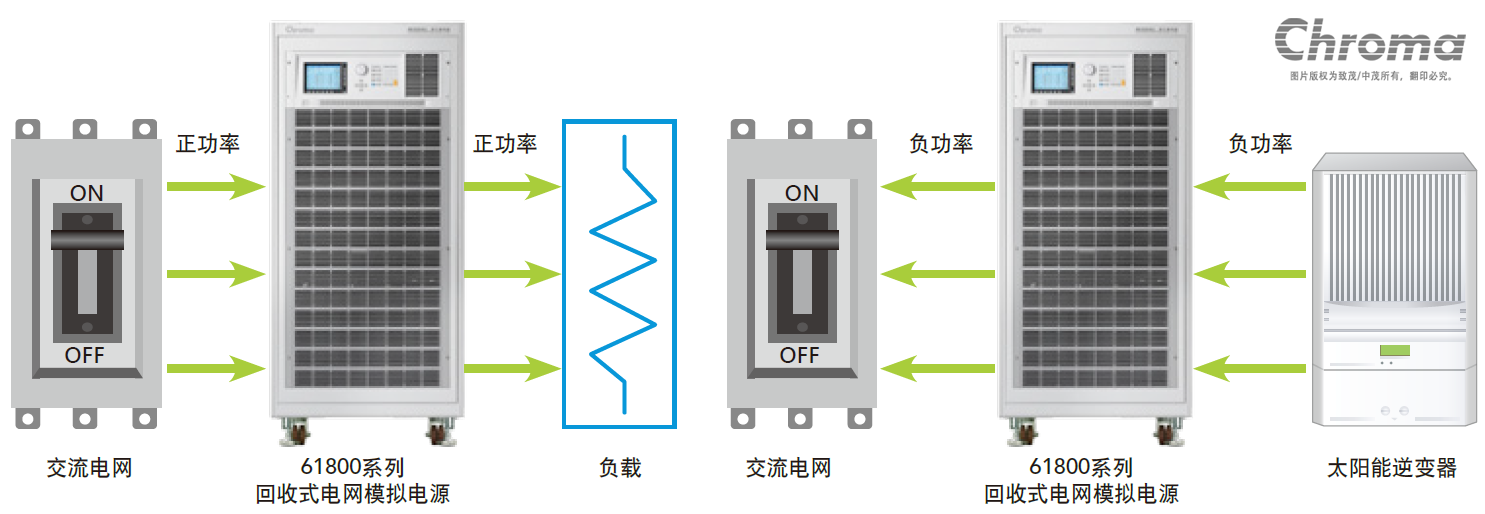

61800系列回收式电网模拟电源为定电压输出，可应用于一般用电产品 (例如：家电产品，开关式电源) 的测试，61800系列会对负载输出功率，同时以拉载过电流设定(OCP)来保护61800。当待测物为会将能量回馈到电网的产品 (例如：太阳能逆变器，双向充放电机) 等分散式发电设备，在输出电压的同时，若侦测到输出得功率为”负(-)”功率时，61800就会启动能源回收机制，将逆变器所产生的逆灌电流/负功率能量转换到交流电网。不像一般交流电源无法承受待测物回灌能量，61800系列可应用到正负电压/电流正反方向的全四象限，且具备能源回收功能，正足以成为电网模拟电源。
产品功能与优势
主要特点
• 功率规格 61830：30kVA
• 61845：45kVA
• 61860：60kVA
• 61800-100：105kVA
• 61800-100 (800VLN)：105kVA
• 电压规格： 0至300V
• 0至400V (选配*1)
• 0至500V (选配*2)
• 0至800V*3
• 频率：DC, 30Hz至100Hz
• 可选择单相或三相交流输出
• 提供额定视在功率回灌能力，经转换可回收至电网
• 符合PV inverter、Smart Grid及EV相关产品测试应用
• 提供800VLN升压功能于高压并网型逆变器，测试应用61800-100 (800VLN)
• 可控制电压及频率的变动速率
• 可设定电压和电流的输出限制
• 可设定电压波形0至360度开关机角度
• 输出电压变化的同步TTL信号
• LIST、STEP、PULSE模式做测试电源扰动(PLD)模拟
• 电压瞬断瞬变模拟 (符合LVRT低电压穿越测试)
• 谐波和间谐波的失真波形合成
• 参数量测功能包括个阶电流谐波成份
• 可程式化类比接口
• 数位接口：GPIB、RS-232、USB、乙太网路
• 并联模式只支持三相输出 (不支援单相输出)
• 能源回收式交流负载功能 (选配)
• 串联高压功能 (选配)
除了分散式电源测试应用外，61800系列回收式电网模拟电源还可符合应用于智能电网和电动汽车相关的测试应用，例如:电动车对电网测试(V2G)、能源储存系统测试(ESS)。61800系列回收式电网模拟电源不仅限于产品开发RD阶段使用，也可应用于产品品质验证和生产阶段。
61800系列机种使用全数位式控制技术， 可在最大相电压300V及30Hz到100Hz频率的输出范围下，提供最大功率。不仅可输出纯交流电压，还有AC+DC输出模式来扩大应用，测试直流偏压成份。另外能提供方均根电流的2倍峰值连续最大输出，适用于做待测物的输入涌浪电流测试。

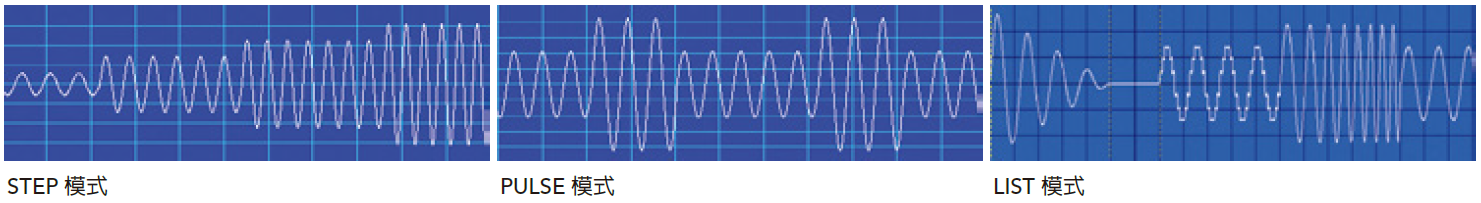

除了可输出平稳的电压和频率外，61800系列提供强大编辑功能模式(STEP/PULSE/LIST)，可模拟多种电网异常及扰动状态以符合测试需求。STEP和PULSE模式提供来单步或连续的电压变动。此功能常用来模拟电源干扰，例如周期瞬降，瞬间高压，电压渐降等。使用者可使用LIST模式来编辑更复杂的测试波形，包含100个序列可设定开始与结束的状态，波形成份可含AC和DC，几乎可组成想要的所有信号波形。运用这些模式，61800系列可模拟各种各样的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11(认证前测试)和-4-13/ -4-14/ -4-28的法规免疫性测试。

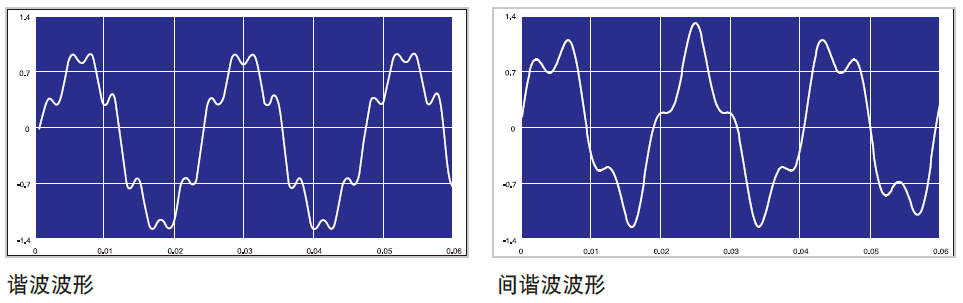

使用者可应用SYNTHESIS(合成)功能，以50Hz或60Hz为基本频率，来设定40阶的谐波成份，形成周期性的失真波形。另外提供INTERHAR功能，这是用来在基频之外，设定另一个非谐波的变动频率成份，可从0.01Hz扫描到2400Hz，能帮助发现待测物输入端的谐振点或抗干扰的脆弱点。
61800系列机种提供前面板的LCD显示器和键盘，让使用者容易手动操作，或是可透过标准配备的介面GPIB、RS-232、USB，及乙太网路接口来进行电脑的数位控制。Chroma也提供仪器的控制驱动器，配合在Labview软体下，来做控制系统的程式整合使用。

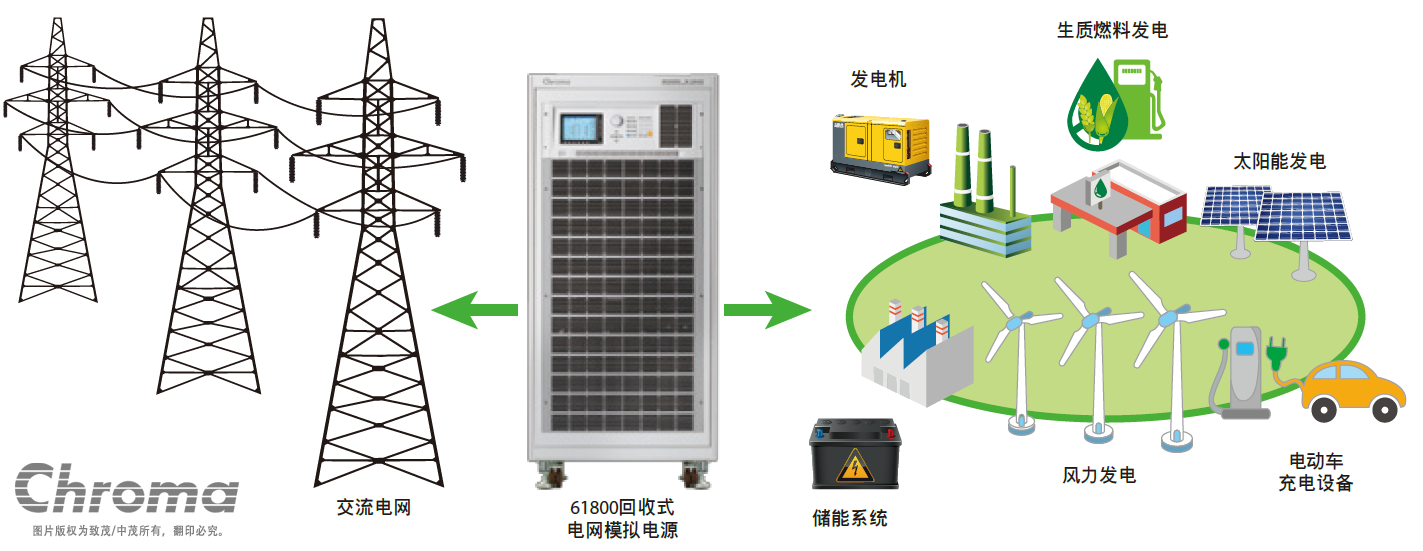

61800系列回收式电网模拟电源可提供微电网测试所需要的谐波失真电压、频率条件，以符合模拟电网的特性。最重要的，61800能源回收功能可将待测物所产生的电能以高效率回馈到交流电网，符合微电网测试需求。61800系列产品的输入端对交流电网已包含隔离设计，因此对于模拟微电网的待测物端不需要另外安装隔离装置。
61800系列回收式电网模拟电源符合应用于并网型分散式发电设备法规测试 (例如：IEEE 1547 / IEC 61000-3-15 / IEC 62116)，主要测试项目如下：

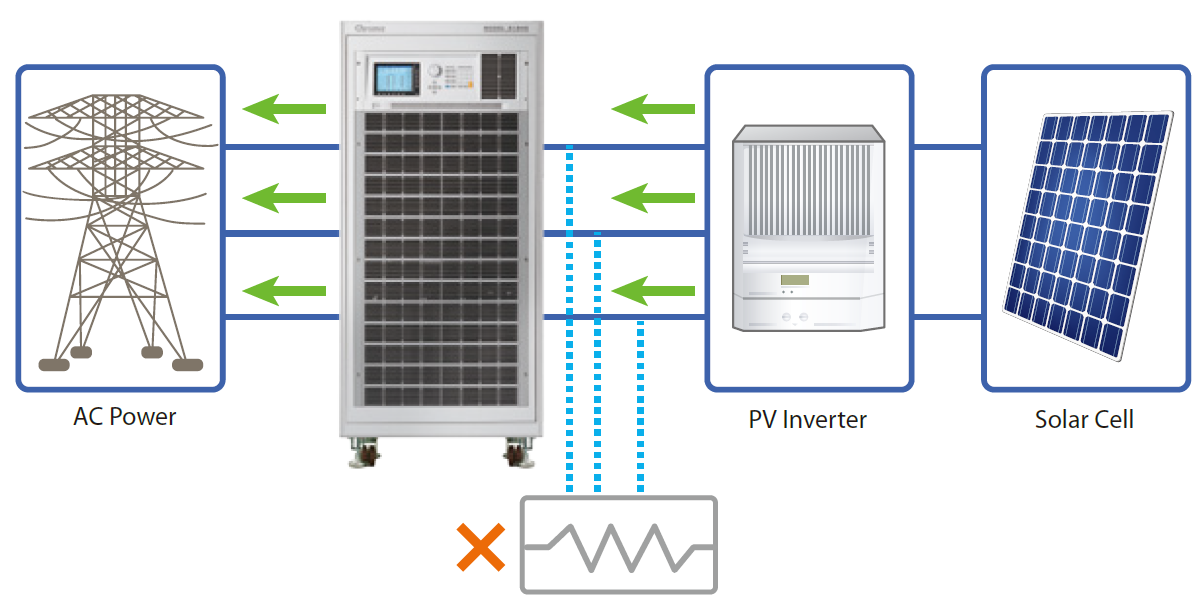

61800系列的能源回收功能提供了一个有效的节省能源的解决方案，例如：在测试太阳能逆变器所产生的能量，经由61800可高效率回馈到电网，因此不需要另外搭配消耗功率电阻。(见下图)
当电网电压发生异常状况 (例如：电压跌落)，并网型逆变器(PV Inverter)必须维持一段正常输出时间，此时间由电压跌落程度而定 (例如：以BDEW标准，当电压跌落至正常电压的15%时，并网型逆变器必须维持150ms的正常输出)，符合低电压穿越(LVRT)功能的PV inverter除了必须维持一段正常输出时间要求外，还必须依照电压跌落程度产生对应的无效功率。
61800系列回收式电网模拟电源可完全符合低电压穿越测试需求，使用者可以使用波形编 辑功能中的LIST模式建立LVRT(低电压穿越)测试条件，61800系列的电压输出变化反应速 度可完全符合LVRT测试要求。同时为要了解有谐波成份的电压对于光伏逆变器输出电流TRD(额定总失真)的影响，61800的谐波合成功能可模拟不同谐波电网电压以符合此测试需求。 另外61800系列的输出频率解析度为0.01Hz，符合BDEW针对频率解析度要求。

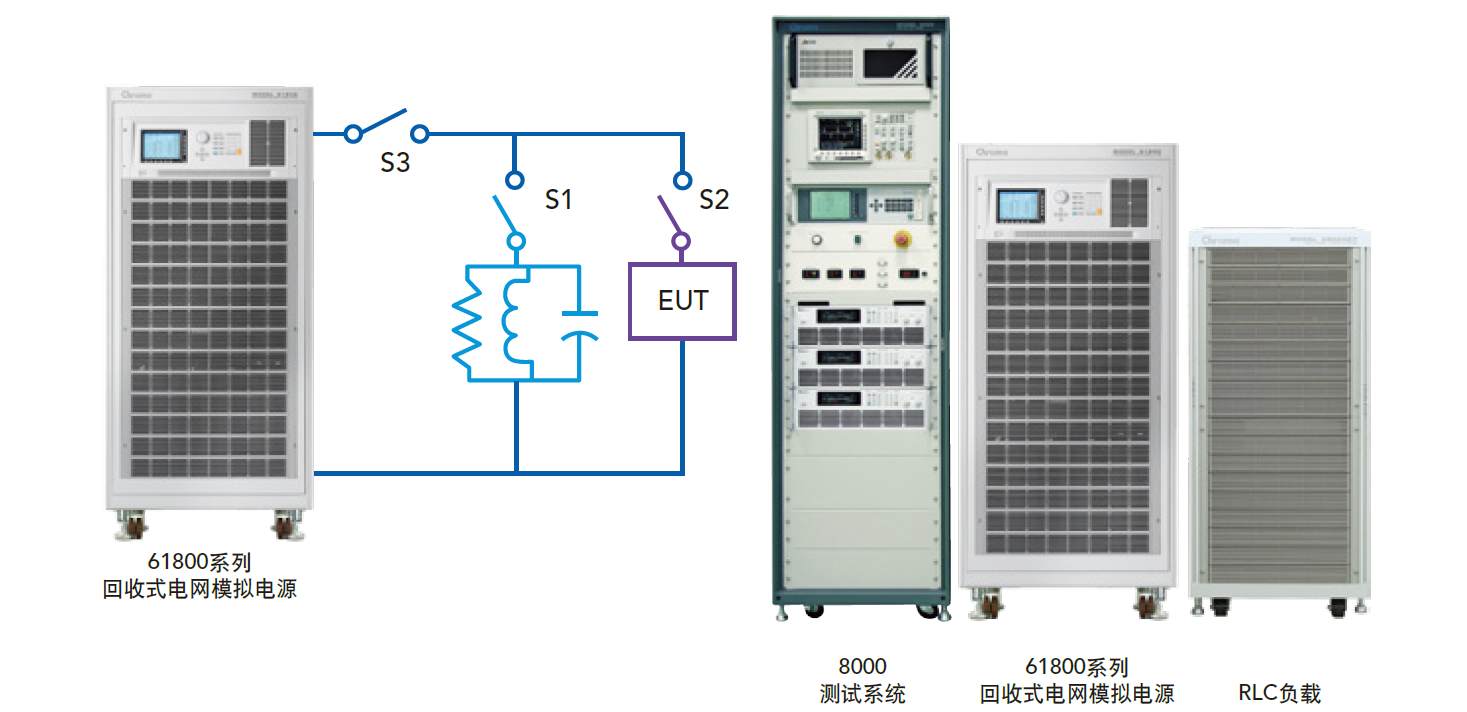

61800系列回收式电网模拟电源可搭配8000测试系统以及A800067 RLC负载以符合IEEE 1547/ IEC 62116对于反孤岛效应测试要求。

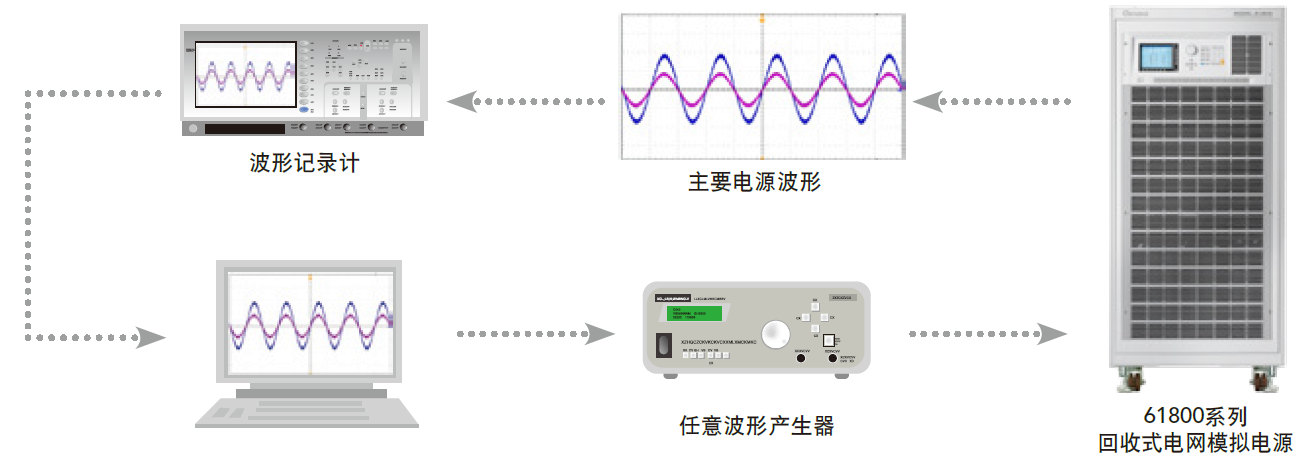

Chroma 61800系列回收式电网模拟电源可支持外部输入模拟讯号功能，允许使用者输入从任意讯号产生器输出的交流及直流波形并将此讯号放大，此功能可搭配即时数位模拟器应用于HIL(Hardware In Loop)模拟以及还原现场发生的真实电源波形。从外部输入模拟讯号至实际电压输出的延迟时间大约为100μs。

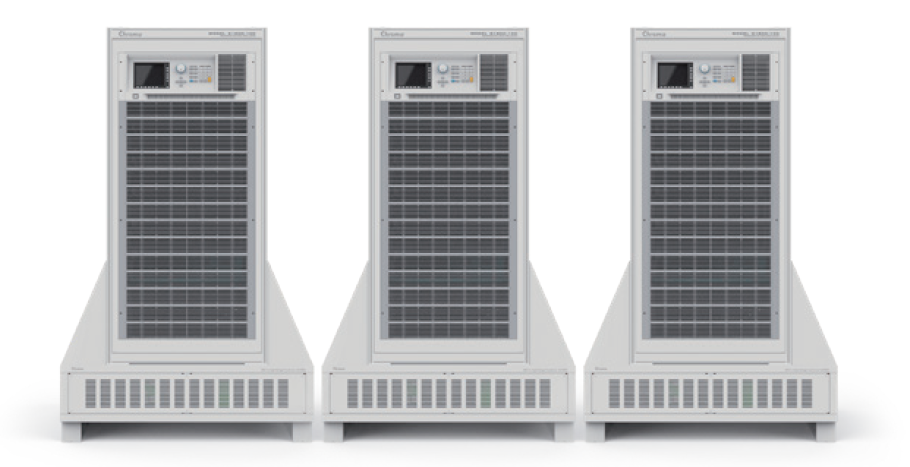

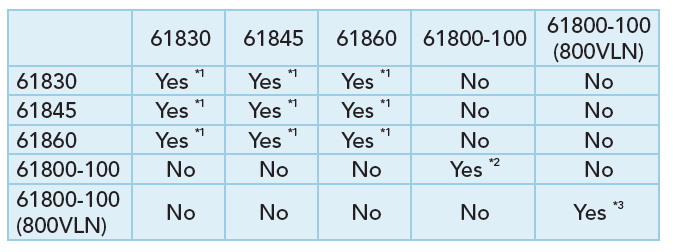

61800系列可藉由主从机并联(Master-Slave)输出模式来符合更高输出功率应用需求，请参考以下列表为各61800系列机种并联搭配组合部分。

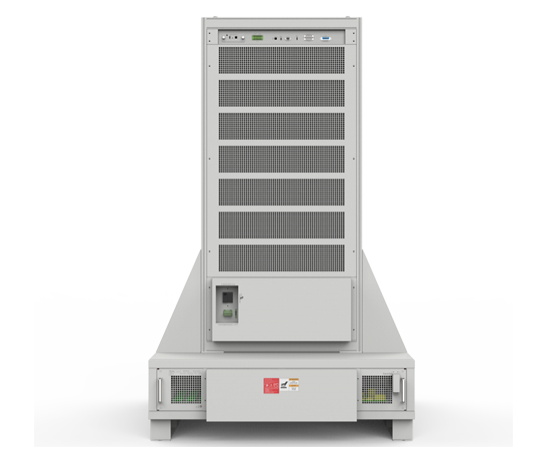

61800-100 (800VLN)机种整合800VLN外部升压变压器以符合高压并网型PV inverter、PCS等产品对于三相交流电压1000VLL等级测试需求，例如：并网性能、电压/频率适应性、低电压/高电压穿越等法规测试项目。同时61800-100 (800VLN)可支持多台并联功能以因应高压大功率测试需求。
61800系列新增加选购配件功能，如B618000：能源回收式交流负载功能和 B618002：120kVA 800VLN XHV高压功能，进一步扩展61800系列产品对于测试应用能力。

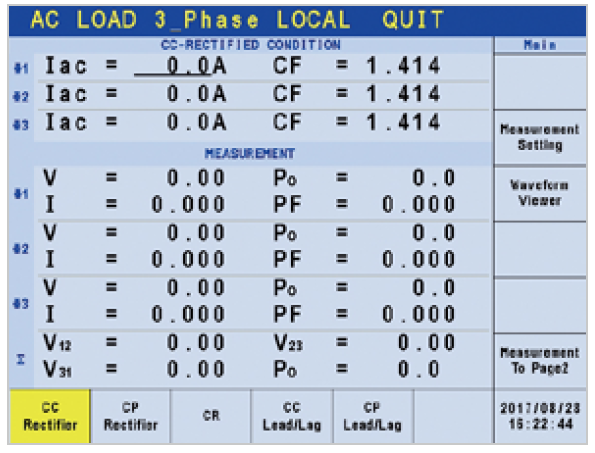

能源回收式交流负载功能由CC整流模式、CP整流模式、CR模式、CC相位超前(phase lead)/落后(lag)模式和CP相位超前/落后模式等多种模式组成。

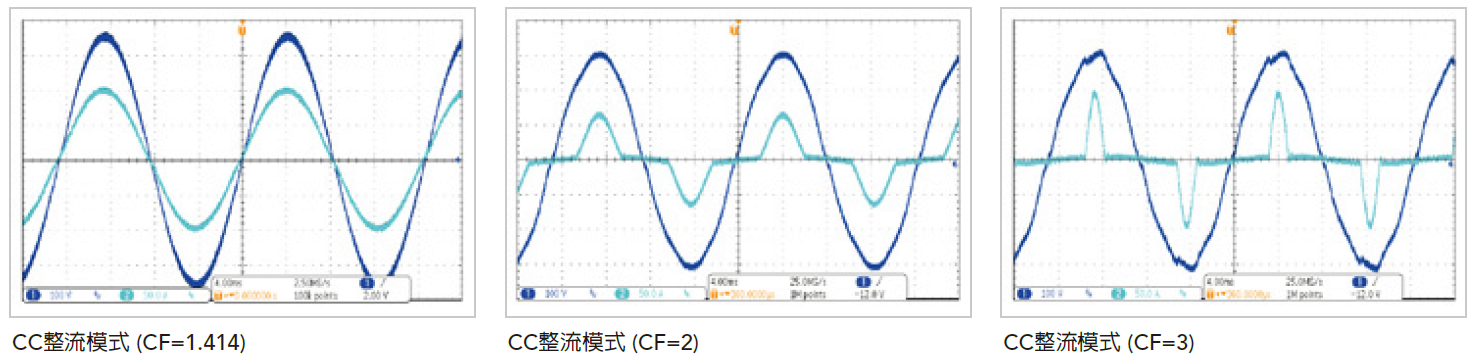

整流模式主要应用于模拟非线性的整流性负载测试，类似Chroma 63800系列交流负载运行特性，其电压和电流工作在第一和第三象限区域。整流模式支持CC和CP功能，其中电流，功率和CF为参数设置。

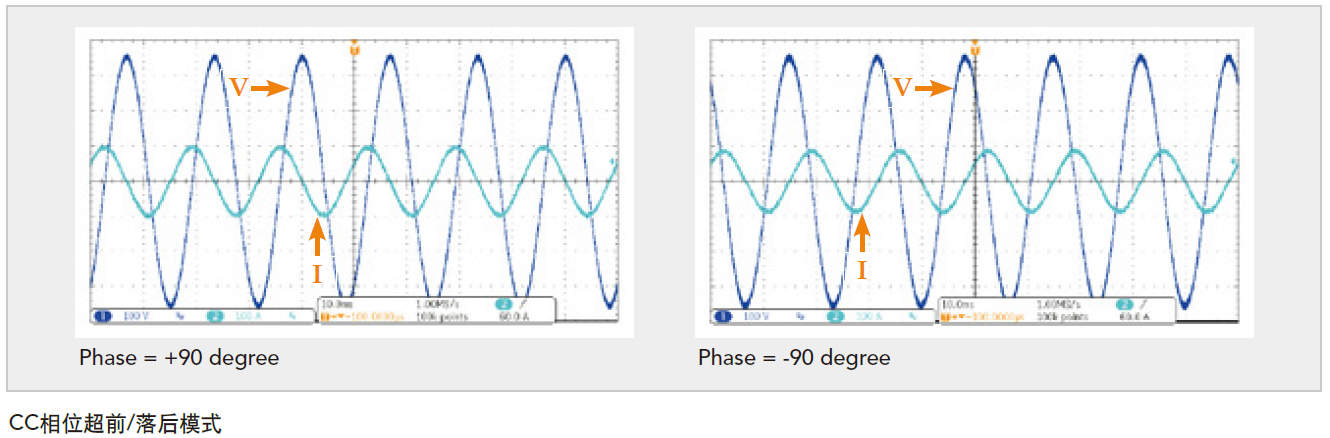

相位角度设定范围为90度至-90度，以符合相位超前/落后模式模拟电感和电容式负载下的相应电压和电流条件。61800的能源回收式交流负载功能的电流 波形在相位超前/落后模式下为正弦波形(电流、PF和相角为参数设置)，当相位角度设置在90.1度至180度(-90度至-180度)，61800会成为电流源(current source)。61800的能源回收式交流负载功能主要用于EVSE充电站、混合式逆变器、PCS、UPS、微电网(micro-grid)相关测试应用。
请参考以下列表为61800机种支持交流负载功能部分：

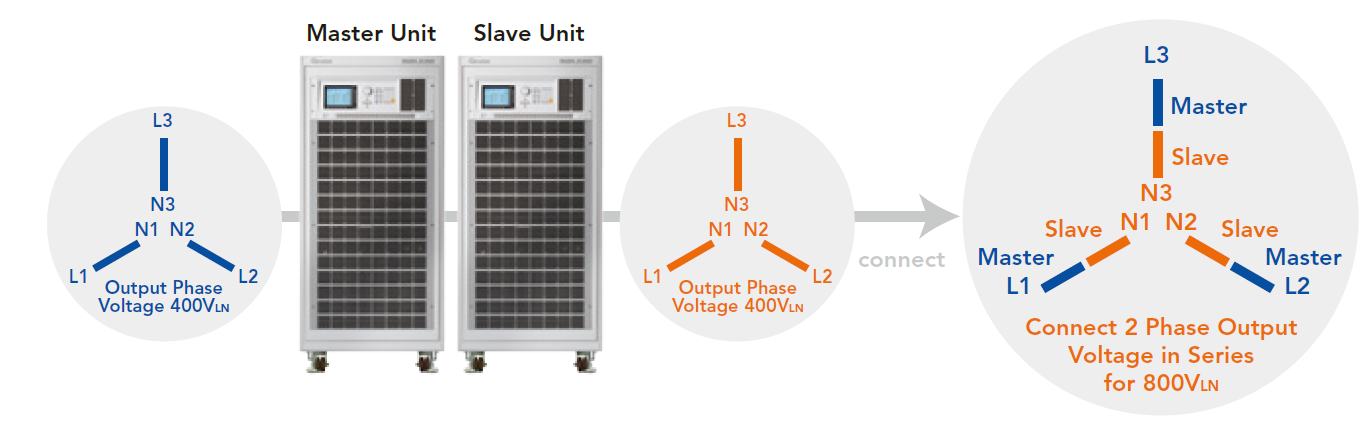

B618002 800VLN XHV选购配件以两台61860串联连接达到800VLN 相电压(1385VLL)输出实现。相较于一般使用升压变压器达到高电压方式， B618002 XHV选购配件可以提供更佳的输出电压暂态性能及特性，以符合应用于高压光伏逆变器(HV PV Inverter)测试需求(线电压高达1000VLL)。

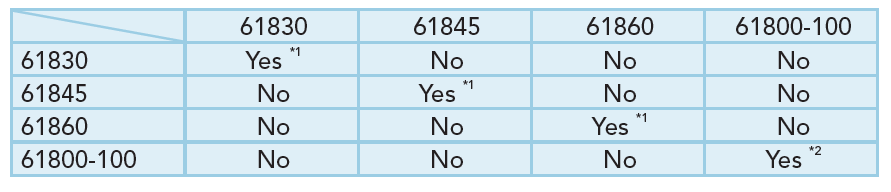

请参考以下列表为各61800机种支持高压串联功能组合部分：
注*1: B618002: 800VLN串联高压功能 注*2: B618005: 900VLN串联高压功能
主要型号与技术规格
该系列共收录 14 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 61800 Series 叙述 回收式电网模拟电源
• 61830 (30kVA) 叙述 回收式电网模拟电源 30kVA
• 61845 (45kVA) 叙述 回收式电网模拟电源 45kVA
• 61860 (60kVA) 叙述 回收式电网模拟电源 60kVA
• 61800-100 (105kVA) 叙述 回收式电网模拟电源 105kVA
• 61800-100 (800VLN) 叙述 回收式电网模拟电源 105kVA (整合800VLN变压器)
资源下载
• 61830/61845/61860/61800-100/61800-100(800VLN) 详细指标见 61830/61845/61860/61800-100/61800-100(800VLN) 详细指标页。
• 官方 PDF（型录）：61800-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
61830/61845/61860/61800-100/61800-100(800VLN) 详细指标
30kVA · 45kVA
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 14 个具体型号。
61800 Series
• 叙述：回收式电网模拟电源
61830 (30kVA)
• 叙述：回收式电网模拟电源 30kVA
61845 (45kVA)
• 叙述：回收式电网模拟电源 45kVA
61860 (60kVA)
• 叙述：回收式电网模拟电源 60kVA
61800-100 (105kVA)
• 叙述：回收式电网模拟电源 105kVA
61800-100 (800VLN)
• 叙述：回收式电网模拟电源 105kVA (整合800VLN变压器)
A618001
• 叙述：61800系列电脑图形化操作介面
A618002
• 叙述：61800系列并联专用端子台
B618000
• 叙述：能源回收式交流负载 适用61830/61845/61860机种 (工厂出货前安装)
B618001
• 叙述：400 VLN 高压配件 适用61830/61845/61860机种 (工厂出货前安装)
B618002
• 叙述：800 VLN 串联高压功能 适用61830/61845/61860机种 (工厂出货前安装)
B618003
• 叙述：500VLN 高压配件 适用61800-100机种 (工厂出货前安装)
B618004
• 叙述：能源回收式交流负载 适用61800-100机种 (工厂出货前安装)
B618005
• 叙述：900 VLN 串联高压功能 适用61800-100机种 (工厂出货前安装)
资源下载
• 61830/61845/61860/61800-100/61800-100(800VLN) 产品介绍见 61830/61845/61860/61800-100/61800-100(800VLN) 产品介绍页。
• 官方 PDF（型录）：61800-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
