艾德克斯 ITECH
IT7900E系列 回馈式电网模拟器
3U可达21kVA · 16Hz至150Hz
产品简介
IT7900E系列产品代表了新一代的可编程、全四象限电网模拟器，同时还可作为四象限功率放大器，适用于各类并网产品的测试，例如PCS、储能系统、微电网、BOBC（V2X）以及电力相关硬体回路模拟（PHiL）等。
采用碳化硅（SiC）技术，内置RLC可编程功能，适用于IEEE 1547和UL 1741等相关并网测试需求。
IT7900E系列具备能量回收功能，提供100%电流吸收能力，并经由设备回馈到电网，节省了用电和散热成本。
IT7900E系列回馈式电网模拟器采用高功率密度设计，在3U的体积内功率可达21kVA，电压可达350V L-N。
通过主从并机，可轻松扩展功率至1MVA以上。
丰富的操作模式满足用户单相、三相、反相的测试需求，反相模式下电压可扩展至200%额定电压。
强大的任意波形编辑功能可模拟各种电网扰动波形，是测试和研发实验室的理想选择。
产品功能与优势
主要特点
• Highlighted Features
• 采用碳化硅(SiC)技术
• 高功率密度设计，3U可达21kVA
• 16Hz至150Hz
• Feat ures
• 电压规格：350/700/1050 VL-N *2 ♦主从均流，并机可达1MVA+ ♦触摸屏设计，内置单/三相交流功率表及数字示波功能♦高速高精度，电流精度高达0.1%+0.2%FS ♦电压输出波形：正弦波，三角波，方波，锯齿波，梯形波，clip-sine，THD，自定义波形♦谐波/间谐波波形合成♦ LIST/SWEEP/Surge&Sag模式，模拟真实的电网扰动情况♦高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规*1 ♦相位角可设♦前置USB接口，支持数据和波形的导入导出♦自带Relay Ctrl继电器控制输出功能，可实现待测物与电网模拟器之间的电气隔离♦内置USB/CAN/LXI compliant LAN int erface/Digital IO，选配GPIB/RS232&模拟量♦支持CANopen、Modbus、LXI、SCPI等多种通讯协议*1电压/电流谐波分析，电压谐波模拟*2请参考IT7900高压系列
回馈、全四象限电网模拟器
IT7900E系列代表了全新一代的可编程，全四象限电网模拟器，具备100%额定电流source和sink能力，并提供能量回馈功能。待测物在测试中所产生的能量可以完全经由IT7900E设备回收后厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案。适用于测试并网型且向电网注入能量的产品，例如并网/离网光伏逆变器的频率变化，电压瞬变和直流注入等测试
当用户有更大功率需求时，可以使用IT7900E系列的主从并联功能，提高输出电流、功率能力。IT7900E系列并联达1MVA+以上，无需拆装机柜即可简易并机。 IT7900E系列具备主从并机均流功能且自带同步ON/OFF输入输出信号，保证了并机的同步性。并机后不但保留所有功能，且精 度也不会有任何损失。让电源系统的搭建更快速、更弹性、更节约，无论是单机测试还是系统搭建，都可以轻松满足

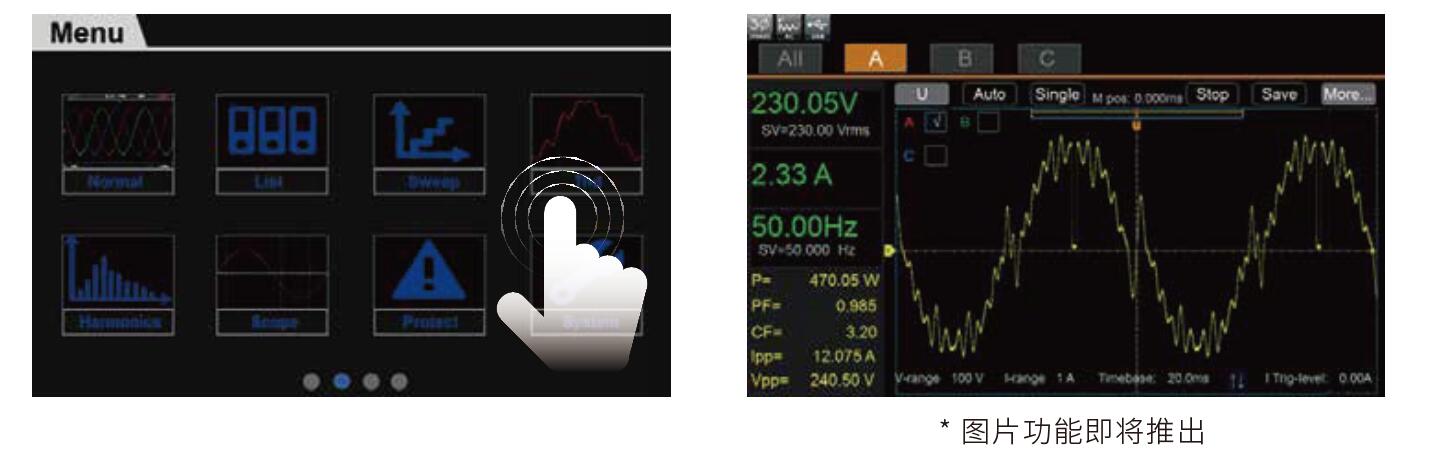

触屏设计，内置示波功能
IT7900E系列配备了全新的触摸屏设计，简洁直观的UI界面，配合键盘旋钮设计可以让用户直接、快速地进行模式设定和波形编辑等操作。内置数字示波器功能采集电压和电流的时域信号，相位关系以及执行波形触发等功能。示波采样率高达10us，最多可同时显示6条示波曲线，用户无需示波器就可以进行瞬时分析，并及时进行保存
内建丰富的波形库
除了基础正弦波，IT7900E系列提供多种内置的交流波形，例如三角波，锯齿波，方波，梯形波和削幅波。用户可通过菜单调用并在LCD屏幕上显示出选择的波形。结合设备的序列编程功能，可组合不同波形的连续输出，以应对复杂的电力电子扰动测试
主要型号与技术规格
该系列共收录 11 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT7921E-350-105 电压 350 V · 电流 105 A · 功率 21 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
• IT7942E-350-210 电压 350 V · 电流 210 A · 功率 42 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 6U
• IT7963E-350-315 电压 350 V · 电流 315 A · 功率 63 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 15U
• IT7984E-350-420 电压 350 V · 电流 420 A · 功率 84 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 27U
• IT79105E-350-525 电压 350 V · 电流 525 A · 功率 105 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 27U
• IT79126E-350-630 电压 350 V · 电流 630 A · 功率 126 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 27U
资源下载
• IT7900E系列 详细指标见 IT7900E系列 详细指标页。
• 官方 PDF（产品单页/数据表）：IT7900E-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT7900E系列 详细指标
3U可达21kVA · 16Hz至150Hz
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 11 个具体型号。
IT7921E-350-105
• 电压：350 V
• 电流：105 A
• 功率：21 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7942E-350-210
• 电压：350 V
• 电流：210 A
• 功率：42 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：6U
IT7963E-350-315
• 电压：350 V
• 电流：315 A
• 功率：63 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：15U
IT7984E-350-420
• 电压：350 V
• 电流：420 A
• 功率：84 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT79105E-350-525
• 电压：350 V
• 电流：525 A
• 功率：105 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT79126E-350-630
• 电压：350 V
• 电流：630 A
• 功率：126 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT79147E-350-735
• 电压：350 V
• 电流：735 A
• 功率：147kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
IT79168E-350-840
• 电压：350 V
• 电流：840 A
• 功率：168kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
IT79189E-350-945
• 电压：350 V
• 电流：945 A
• 功率：189kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
IT79210E-350-1050
• 电压：350 V
• 电流：1050 A
• 功率：210kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
IT79231E-350-1155
• 电压：350 V
• 电流：1155 A
• 功率：231kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
资源下载
• IT7900E系列 产品介绍见 IT7900E系列 产品介绍页。
• 官方 PDF（产品单页/数据表）：IT7900E-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
