艾德克斯 ITECH
IT7900EP系列 高性能回馈式电网模拟器
3U可达21kVA · RLC交流负载
产品简介
IT7900EP系列高性能回馈式电网模拟器为用户提供领先的一体化测试解决方案，全系列采用碳化硅（SiC）技术，不仅可作为大功率交流电源使用，还可作为电网模拟器和全四象限功率放大器，同时也是一台回馈式交/直流电子负载。
内置RLC可编程功能，适用于IEEE 1547和UL 1741等相关并网测试需求。
全四象限运行与高效回馈能力可将电能无污染地回馈电网，在满足环保需求的同时节省大量用电和散热成本。
紧凑式、模块化、高效率的结构设计，使IT7900EP在3U体积内可提供21kVA功率，主从并联更可扩展功率至1MVA以上。
采用基于彩色触摸屏的用户界面，可直接定义不同波形，丰富的操作模式满足用户单相、三相、反相的测试需求，为测试提供了较高的灵活性，可广泛应用于光伏、储能系统、新能源汽车等多个领域。
产品功能与优势
主要特点
• 基本特点
• 采用碳化硅(SiC)技术♦高功率密度，3U可达21kVA ♦电压可达350 VL-N ♦高效的能量回馈♦主从均流，并机可达1MVA以上♦内建丰富的波形数据库♦支持单相/三相/反相/反相模式下电压可扩展至200%额定电压♦支持NORMAL/LIST/SWEEP，任意一种模式均可以叠加Surge&Sag功能♦触摸屏设计，简洁的UI界面♦相位角0至360°可设♦高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规*1 ♦可模拟任意波形输出，支持CSV文件导入波形♦内置USB/CAN/LAN/数字IO，选配GPIB/模拟量&RS232接口♦多种保护功能，包括自动清保护、瞬时过电压保护POVP、软件看门狗等
• 支持CANopen、Modbus、LXI、SCPI等多种通讯协议
• 源特点
• 全四象限回馈式电网模拟器♦频率：16至2400Hz ♦可实现AC/DC/AC+DC/DC+AC四种输出模式♦可编程输出阻抗，模拟电力线路阻抗♦谐波/间谐波波形合成♦满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试♦内置IEC61000-4-11/4-13/4-14/-17/4-28/4-29等法规波形测试
• 载特点

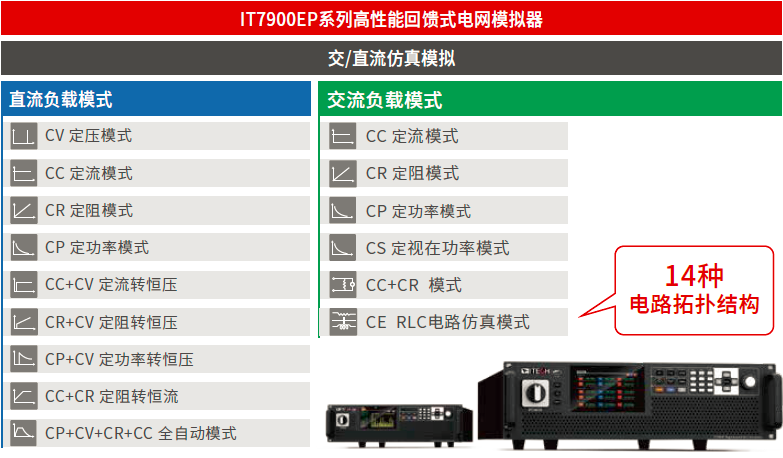

• 全四象限回馈式交/直流电子负载♦频率：16-500Hz ♦ AC模式下支持CC/CP/CR/CS/CC+CR/CE多种工作模式， ♦ CE模式可以模拟单相整流RLC、并联RLC等14种电路拓扑♦ DC模式下支持CC/CR/CP/CV等9种工作模式♦ AC模式下支持整流和非整流两种模式♦可调节波峰因数：1.414至5.0 ♦支持相移功能，范围为-180º至180.0º *6 ♦单位功率因数1功能可以使电流波形随电压波形变化，功率因数尽可能接近为1 ♦支持抽载与卸除角度控制，0-359°全范围都可设定*1电压/电流谐波分析，源模式下电压谐波模拟，载模式下电流谐波模拟，基波≤60Hz *4开启整流功能后，相移的设置范围受峰值因数的约束
源载一体
IT7900EP系列融合了3个设备，用户可以直接在仪器面板上选择将IT7900EP当做一台电网模拟器使用，并且拥有可编程交流电源的全部功能，也可以选择当做一台回馈式交/直流负载使用
四象限输出特性
IT7900EP系列不但是一台全四象限电网模拟器，同时也是一台全四象限交/直流电子负载，能够在所有4个象限中运行，良好的双向能力扩展了传统设备只有2象限的仿真范围。结合高效的的能量回馈功能，适用于测试并网型产品，例如并网光伏逆变器的频率变化，电压瞬变和防孤岛等测试
高效的能量回馈
IT7900EP无论是当做电网模拟器还是负载使用，交流还是直流模式下均提供高效的能量回馈。待测物在测试中所产生的能量可以经由IT7900EP设备回收后厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案
完整的操作模式
模拟市电再现和低电压穿越（LVRT）测试
低电压穿越就是当电网故障或扰动引起电压跌落时，在一定电压跌落的范围内，发电系统不脱离电网而继续维持运行，甚至还可为系统提供一定无功以帮助系统恢复电压的能力。IT7900EP系列可以编辑低电压穿越的测试条件，配合快速的响应速度可完全符合LVRT测试要求。同时，IT7900EP系列具备任意波形功能，搭配LIST功能可以通过面板或程控软件编辑仿真各种电网扰动波形，例如瞬间掉电，突波及电压缓升缓降等
主要型号与技术规格
该系列共收录 11 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT7921EP-350-105 电压 350 V · 电流 105 A · 功率 21 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
• IT7942EP-350-210 电压 350 V · 电流 210 A · 功率 42 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 6U
• IT7963EP-350-315 电压 350 V · 电流 315 A · 功率 63 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 15U
• IT7984EP-350-420 电压 350 V · 电流 420 A · 功率 84 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 27U
• IT79105EP-350-525 电压 350 V · 电流 525 A · 功率 105 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 27U
• IT79126EP-350-630 电压 350 V · 电流 630 A · 功率 126 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 27U
资源下载
• IT7900EP系列 详细指标见 IT7900EP系列 详细指标页。
• 官方 PDF（产品单页/数据表）：IT7900EP-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT7900EP系列 详细指标
3U可达21kVA · RLC交流负载
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 11 个具体型号。
IT7921EP-350-105
• 电压：350 V
• 电流：105 A
• 功率：21 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7942EP-350-210
• 电压：350 V
• 电流：210 A
• 功率：42 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：6U
IT7963EP-350-315
• 电压：350 V
• 电流：315 A
• 功率：63 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：15U
IT7984EP-350-420
• 电压：350 V
• 电流：420 A
• 功率：84 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT79105EP-350-525
• 电压：350 V
• 电流：525 A
• 功率：105 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT79126EP-350-630
• 电压：350 V
• 电流：630 A
• 功率：126 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT79147EP-350-735
• 电压：350 V
• 电流：735 A
• 功率：147kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
IT79168EP-350-840
• 电压：350 V
• 电流：840 A
• 功率：168kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
IT79189EP-350-945
• 电压：350 V
• 电流：945 A
• 功率：189kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
IT79210EP-350-1050
• 电压：350 V
• 电流：1050 A
• 功率：210kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
IT79231EP-350-1155
• 电压：350 V
• 电流：1155 A
• 功率：231kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
资源下载
• IT7900EP系列 产品介绍见 IT7900EP系列 产品介绍页。
• 官方 PDF（产品单页/数据表）：IT7900EP-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
