致茂 Chroma
61809/61812/61815 回收式电网模拟电源
9kVA · 12kVA
产品简介

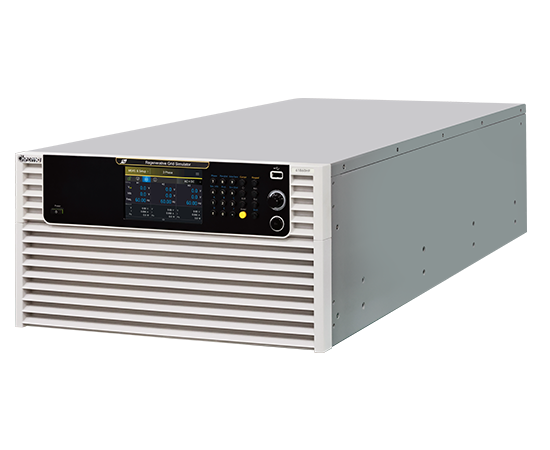

61809/61812/61815机种为Chroma 61800回收式电网仿真电源系列中，功率为9kVA/12kVA/15kVA的电源测试仪器产品。此机种以3U机体高度具备最大15kVA输出功率，实现高功率密度设计；且具有单相、三相输出模式；输出电压范围可达相电压350V、线电压606V，透过单相三线配置可达单相电压700V；此外更可透过主从控制实现多台单机并联组合，提供更大输出功率以满足测试需求。
Chroma 61809/61812/61815机种具备能源回收功能，可提供用户完善的节能方案。待测物在测试中所产生的能量，经由机器可高效率回馈到电网，而不是在测试过程以热能消耗，达成环保节能的目的。藉此，61809/61812/61815可适用于市面上各项绿能相关产业测试，如太阳能逆变器、储能系统（ESS）、电力调节系统（PCS）、微电网（Micro grid）、电力相关硬件回路仿真（PHIL）、电动车电源设备（EVSE）、车载充电器（OBC）及双向车载充电器（BOBC） 等。
产品功能与优势
主要特点
• 功率规格： 61809：9kVA
• 61812：12kVA
• 61815：15kVA
• 电压规格：0至350V
• 频率规格：30Hz至100Hz/DC
• 3U高度具备最大15kVA之高功率密度设计
• 全触控面板搭配直观的UI 设计
• 可选择单相、三相输出模式
• 提供额定视在功率回灌能力，经转换可89%高效率回收至电网
• 符合EV、PV inverter及Smart Grid相关产品测试应用
• 可设定电压和频率的输出变动率
• 可设定电压和电流的输出限制

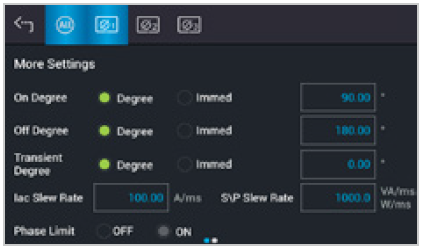

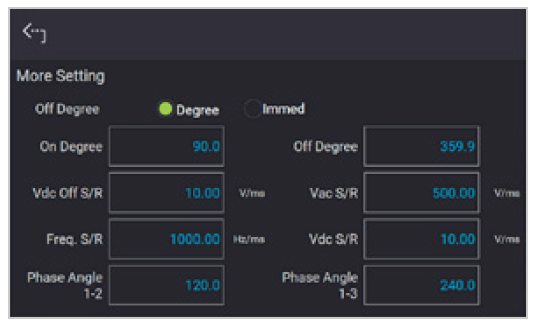

• 可设定电压波形0至360度开关机角度
• 输出电压变化的同步TTL信号
• LIST、STEP、PULSE模式做测试电源扰动（PLD）模拟
• 谐波和间谐波的失真波形合成
• 参数量测功能包括各阶电流谐波成份
• Response Speed电源性能调整功能
• 全球通用的输入电压规格
• 标配远程接口USB、LAN
• 选配远程接口GPIB、CAN
• 可透过并联模式提供更大输出功率（单相/三相模式）
• 支持串联功能（单相/三相/分相模式）
• 可编程输出阻抗功能*
• 回收式交流负载选配功能
• Stand-By 待机投入拉载功能
• 电感/电容性负载仿真
• Load On IMMED.实时拉载功能

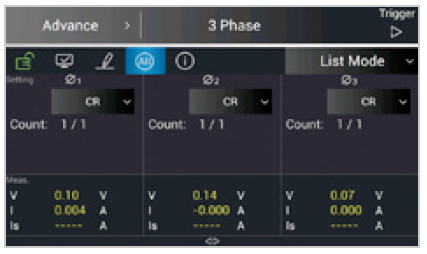

• List Mode进阶拉载编程*

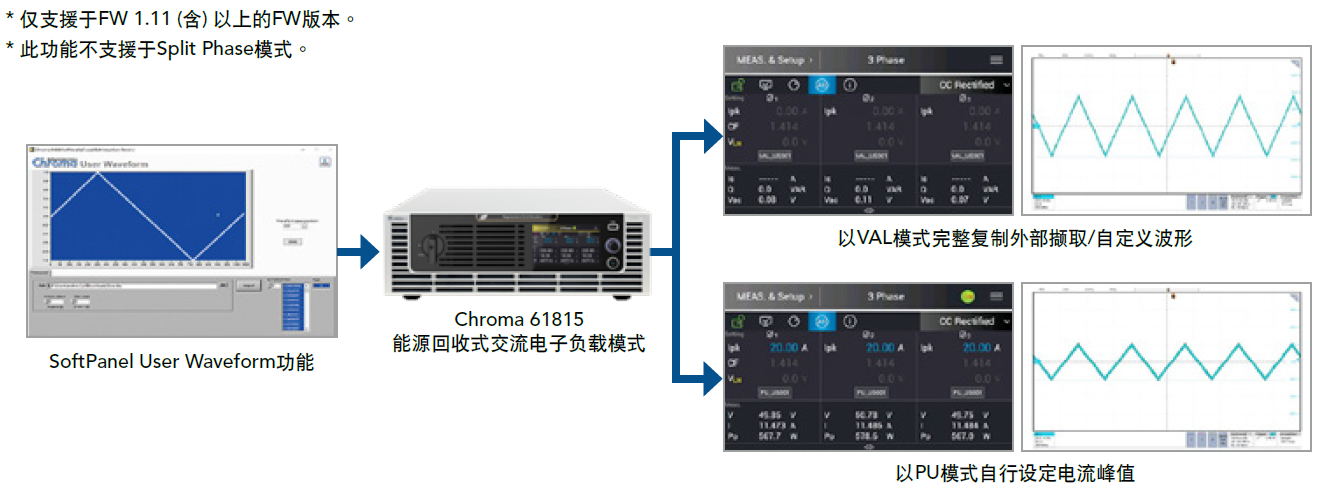

• 用户自定义波形拉载功能*
法规测试部分，61809/61812/61815机种适用于电动车对电网测试（V2G）、电动车对负载测试（V2L）、电动车对住家放电测试（V2H）、能源储存系统测试（ESS）、IEC 61000-3-2/-3-3/-3-11/-3-12（国际法规对于交流电压测试需求）、IEEE1547/IEC 62116（绿能发电相关国际规范）。
Chroma 61809/61812/61815机种使用全数字式控制技术，可在最大相电压350V及频率30Hz到100Hz的输出范围下提供最大功率，所有型号都可输出非常纯净的正弦波，可在50Hz/60Hz满载输出下低于0.5%总谐波失真率；此外不仅可输出纯交流电压，还有直流输出模式以及交流加直流输出模式，可扩大应用于纯直流电测试，以及交流电含直流偏压成份的测试应用；电流输出能力可提供方均根电流的3倍峰值电流，适用于待测物的输入涌浪电流测试。
61809/61812/61815可提供精密的测量功能，如RMS电压、RMS电流、实功率、功率因素、电流波峰因素等，应用先进的DSP技术，可测 量THD和50阶的电流谐波成份；此外还可应用LIST、PULSE和STEP 高阶编程功能来仿真交/直流电源扰动（PLD）测试，也可透过SYNTHESIS（合成）功能来编辑不同的谐波分量，再组成使用者自身需求的各项失真波形。
61809/61812/61815使用5吋LCD全触控屏幕，搭配直观简便的UI接口可让用户快速熟悉仪器操作；远程接口则有标配USB、LAN及选配GPIB或CAN接口，可藉由计算机和Chroma SoftPanel软件进行快速的数字控制；此外Chroma也提供仪器的控制驱动器，用户可藉由LabVIEW软件来做控制系统的程序整合应用。

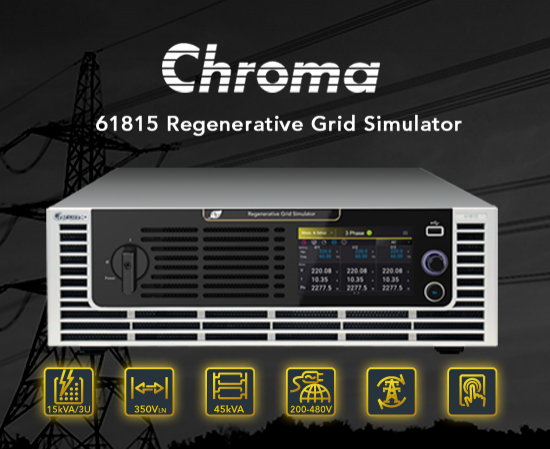

高功率密度设计

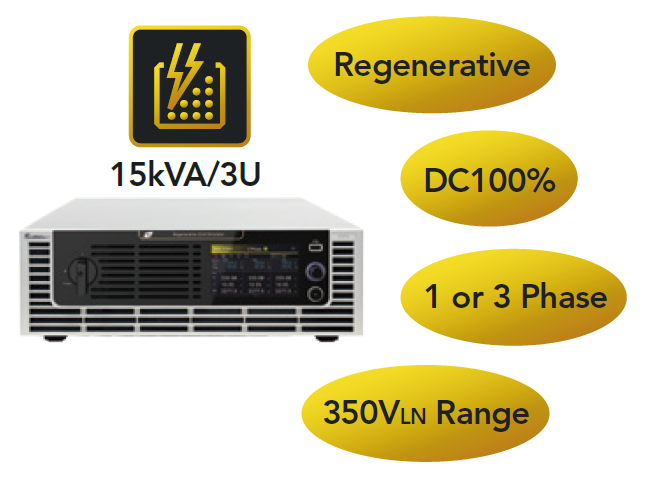

Chroma 61809/61812/61815机种为61800回收式电网仿真电源系列的高功率密度产品。其藉由先进的数字控制系统及新一代热能处理技术，以仅3U高的机体空间达成最大15kVA输出功率、350V宽范围相电压输出、单/三相输出模式、DC100%功率能力、能源回收等硬件功能，此外输出电压爬升/跌落等瞬时能力更进一步获得提升，为整体功率密度大幅提升之突破性产品，为用户带来新世代的电源测试解决方案。
在搭配系统应用部分，61809/61812/61815的3U高度仅占系统机柜极少空间，可提供机柜更多空间安排弹性；此外其余同功率等级产品多为落地式的大型机体架构，对比之下，61809/61812/61815 机种则可放置实验桌上使用，大幅增加了电源仪器使用的便利性。

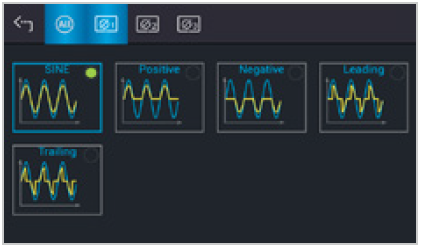

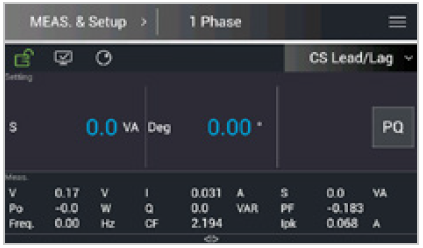

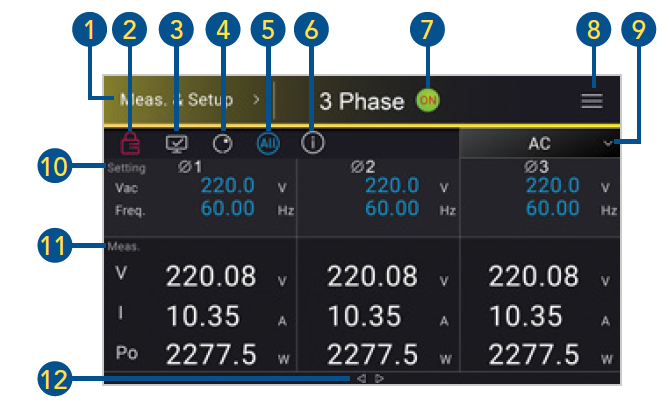

直观的触控操作接口

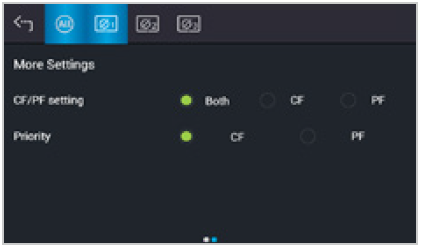

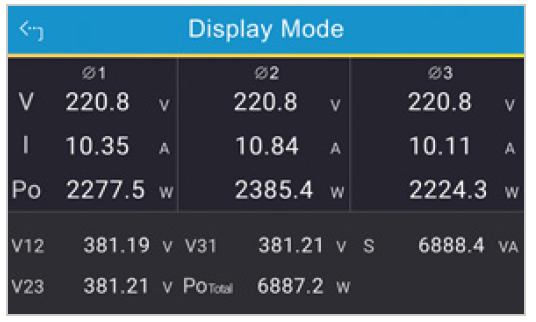

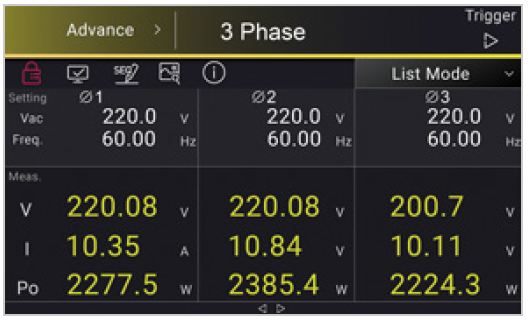

Chroma 61809/61812/61815机种配备触控式操作屏幕，提供直观的UI接口让用户快速进行多项设定和操作。其中的旋钮输入模式可针对欲设定的参数做放大显示，适用于需要微调参数的测试应用；全屏模式则可将所有量测值扩展至全屏，适用于完成输入设定后的观察环节，提供使用者更清楚的量测参数画面。
全球通用的入电规格
61809/61812/61815使用PF>0.98之主动式功率因子校正技术，可实现低能耗及高转换效率。此外为了囊括全球的用电范围， 61809/61812/61815机种具备三相200V±10%至480V±10%线电压之宽范围入电规格，可用于200V、220V、380V、400V、480V等三相用电环境，提供使用者可于任意地区启动机器而不须其余电压转换装置。

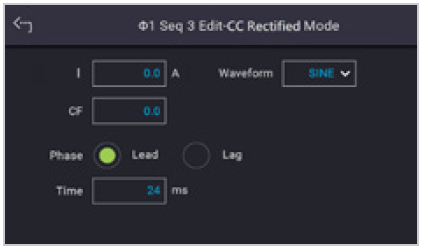

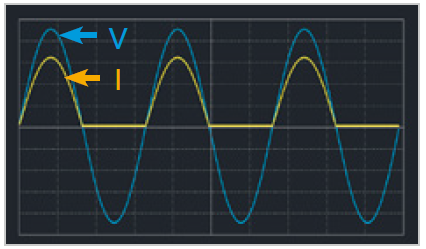

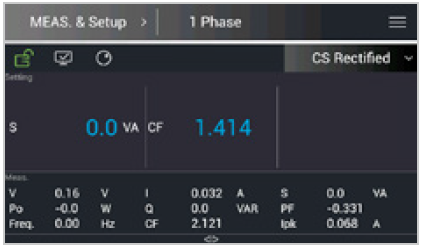

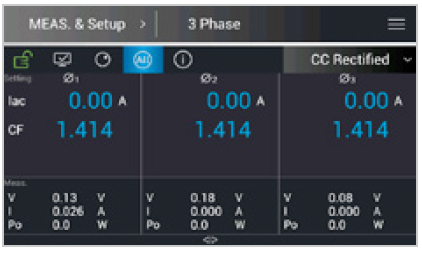

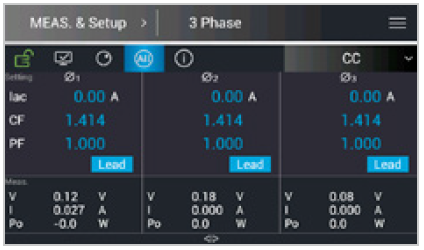

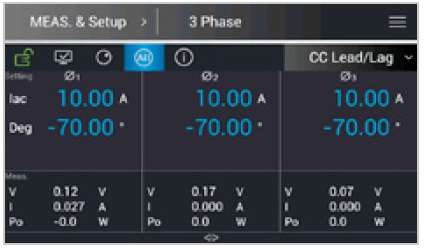

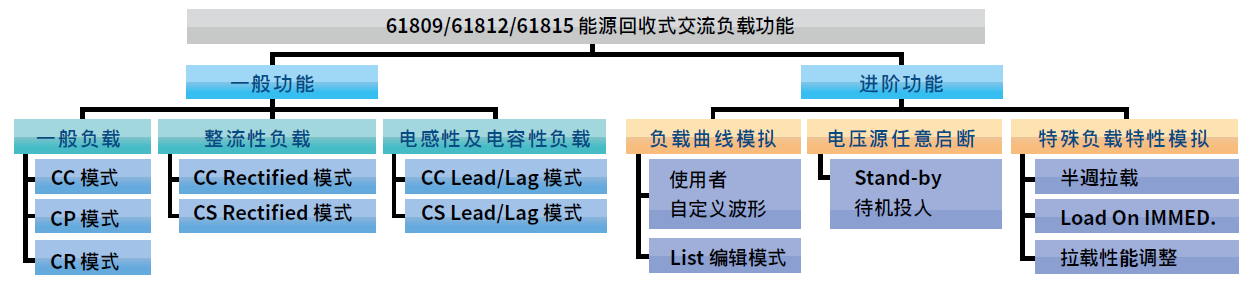

Chroma 61809/61812/61815除了电网仿真器之交流电源功能模式之外，亦具备能源回收式交流电子负载选配功能，实现一机二用。以下分别针对电网仿真器与交流负载功能介绍：

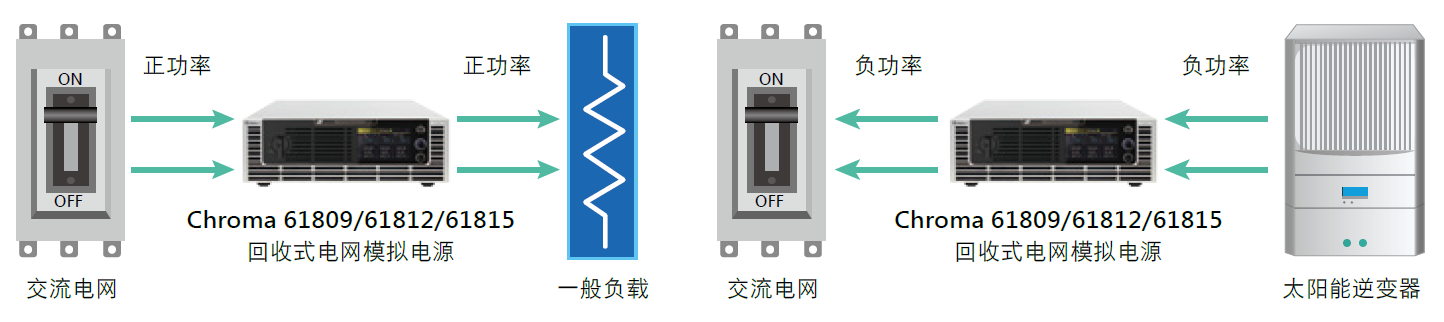

支持四象限输出的交流电源

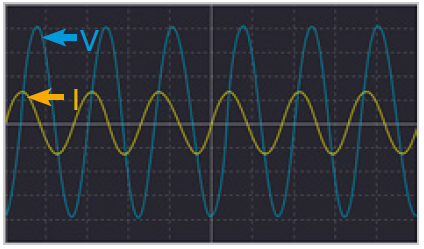

Chroma 61809/61812/61815机种为定电压输出的交流电源，可应用于一般产品电源测试（如：家电产品，开关式电源），此交流源会对负载输出功率，同时以拉载过电流设定（OCP）来进行保护。当待测物为会将能量回馈到电网的产品（如：太阳能逆变器，双向充放电机），在输出电压的同时若侦测到输出的功率为「负功率」时，61809/61812/61815就会启动能源回收机制，将逆变器所产生的逆灌电流和负功率能量转换到交流电网，可应用于正负电压/电流正反方向的全四象限，完成模拟电网相关的测试应用。
主从机并联功能

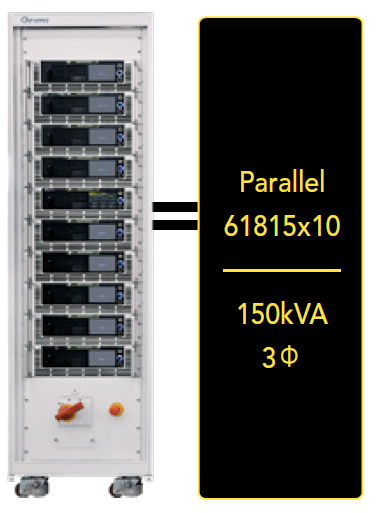

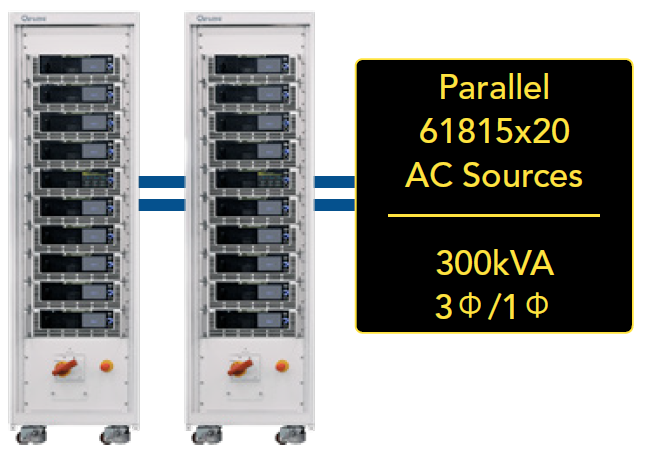

61809/61812/61815具备多台机器并联输出功能，以单台主机连接其余从机的Master-Slave架构，支持最多二十台同功率机种并联输出*1，最大输出总功率高达300kVA，且在并联后也具备单相和三相输出模式。提供用户在逐年扩增待测物产品功率时，搭配此并联功能以实现更大的交流功率。此外，Chroma具备61809/61812/61815专用并联柜*2，针对需要超过100kW大功率的需求提供完整的配套方案。
*1：二十台并联仅支持于FW 1.11 (含) 以上的FW版本。 *2：针对61815专用并联柜，如有需求请洽致茂办公室。
主从机串联功能

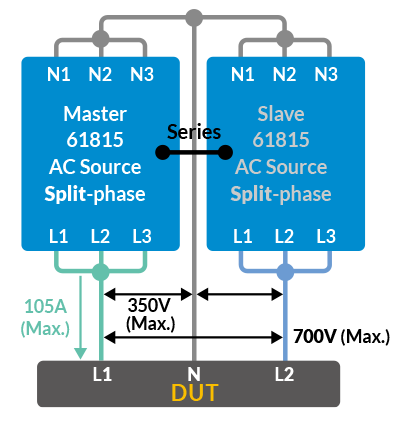

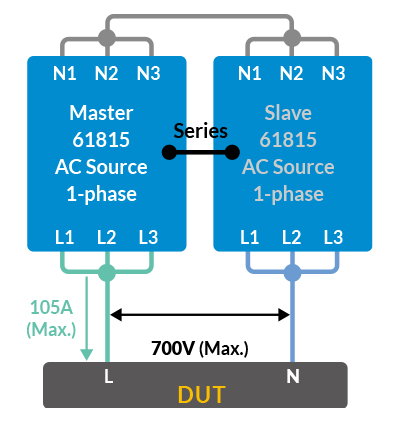

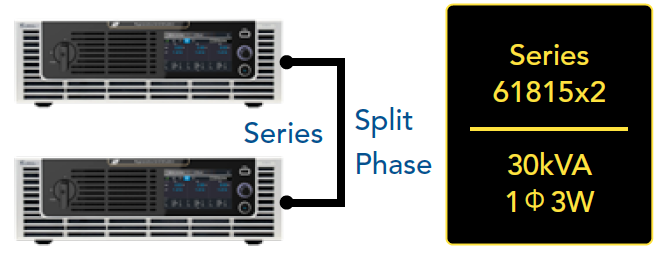

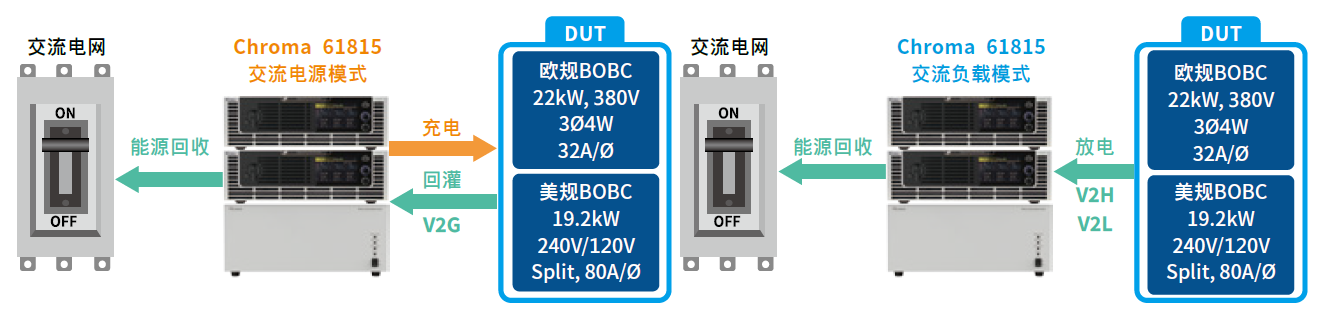

61815/61812/61809支持两台单机主从串联功能，可在30kVA功率之下提供特殊的高压方案，其电压能力达：700V交流相电压、1212.4V交流线电压、989.8V直流电压，于交流源模式可支持单相、三相、分相操作模式。其中串联时的分相模式，透过独特的硬件架构设计，仅两台机器可实现每相105A的大电流能力，适用于美规19.2kW、每相电流需求80A、单相三线制的双向车用充电器（BOBC）之交流电源测试。

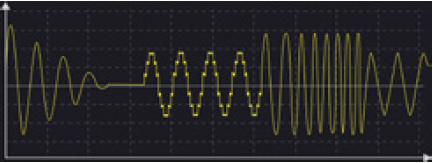

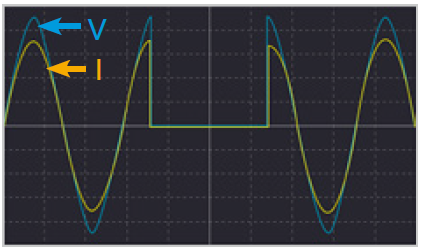

电源干扰仿真（PLD）进阶编辑功能

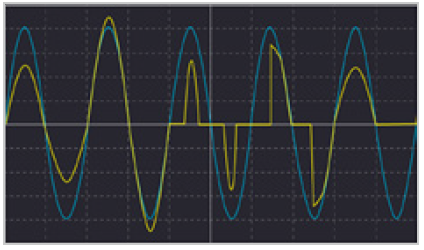

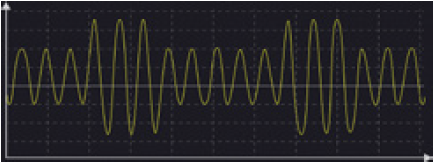

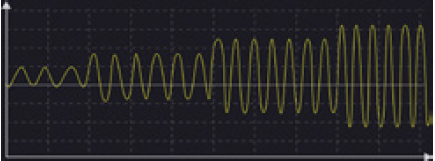

Chroma 61809/61812/61815机种具备电源干扰模拟PLD（Power Line Disturbance）进阶编辑功能，可仿真多种电网异常及扰动状态以符合测试需求。包含STEP、PULSE、LIST 等编辑模式，以及SYNTHESIS、Inter-Harmonic、Harmonic Measurement等谐波和间谐波相关功能。其中STEP和PULSE模式提供单步或连续的电压变动，用来仿真电源干扰如周期瞬降，瞬间高压，电压渐降等；LIST模式可编辑更复杂的测试波形，包含100个序列可设定开始与结束的状态，波形成份可含AC和DC，几乎可组成想要的所有信号波形。运用这些模式，61809/61812/61815机种可模拟各种各样的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11（认证前测试）和-4-13/ -4-14/ -4-28的法规免疫性测试。

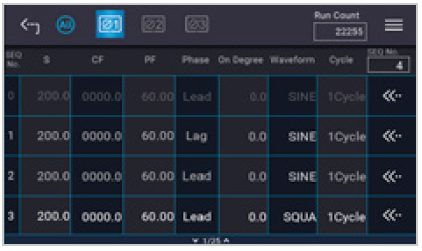

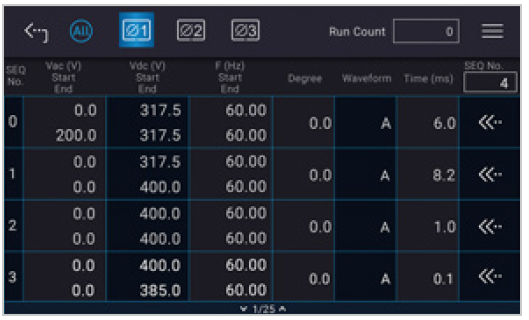

此外STEP、PULSE、LIST等模式配合全新的触控屏幕接口，亦大幅优化了操作和可用性。例如在LIST模式下，编辑页面可直接掌握所有序列的设定内容，且可透过搜寻功能快速找到欲调整的序列；此外亦可藉由点选、滑动等触控操作，以及复制、贴上等快速编辑功能来设定每个序列，提供使用者更直观方便的编程体验。

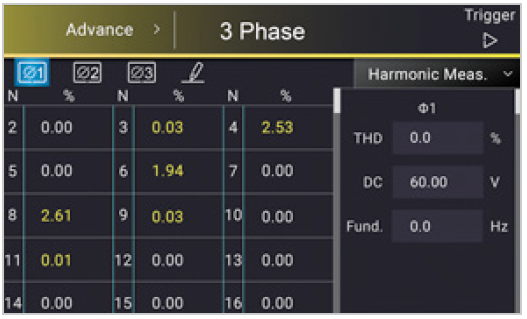

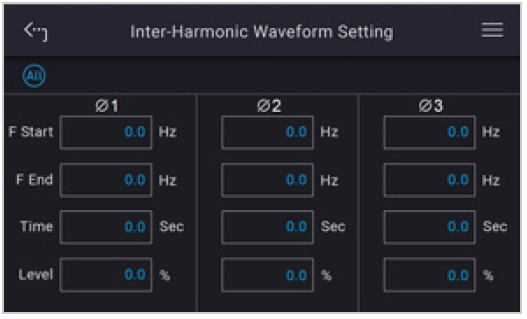

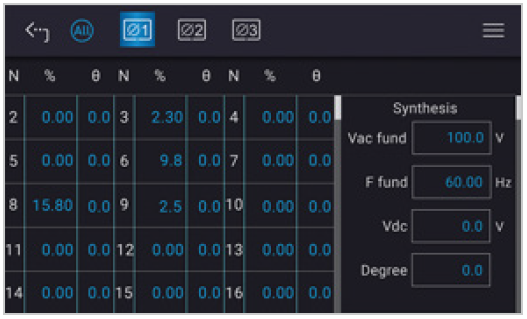

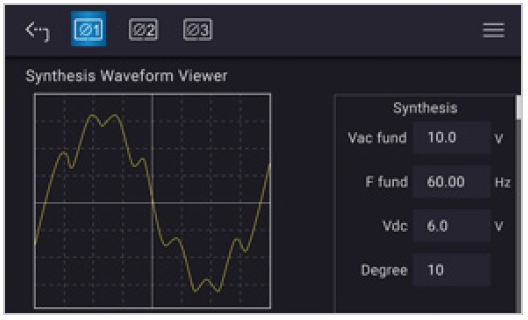

SYNTHESIS（合成）功能提供以50Hz或60Hz为基本频率来设定50阶的谐波成份，形成周期性的失真波形；Inter-Harmonic功能可在基频之外，设定另一个非谐波的变动频率成份，频率范围能从0.01Hz扫描到3000Hz，可藉此帮助发现待测物输入端的谐振点或抗干扰的脆弱点；Harmonic Measurement功能可针对电压或电流做50阶的谐波量测，并显示基波电压、直流成分、以及总谐波失真度等数值。
RESPONSE SPEED电源性能调整功能

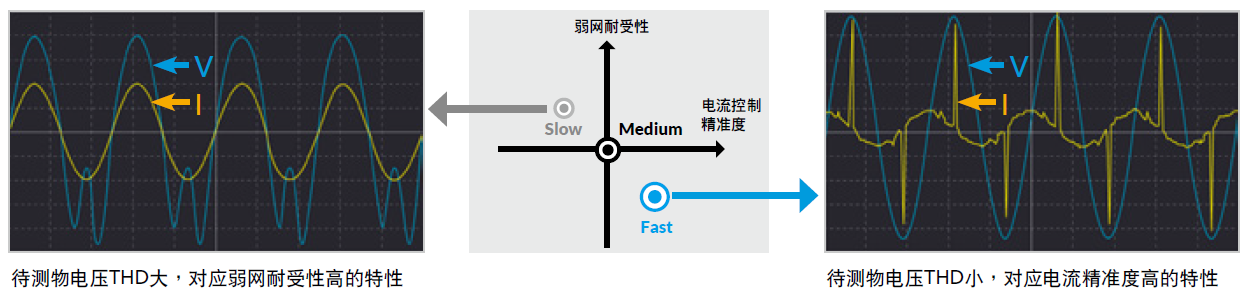

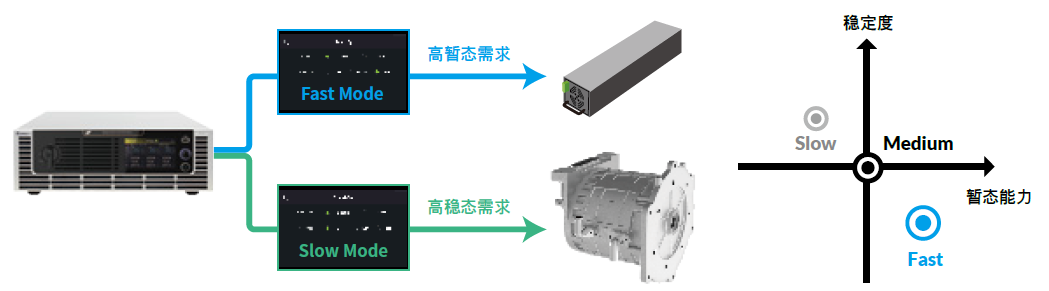

进行交流测试往往伴随仪器特性的匹配度议题，各式待测物都具备不同的需求条件，基本可分为瞬时和稳态两种性质取向。对此Chroma 61809/61812/61815机种开发全新Response Speed电源性能调整功能，透过精密的数字控制算法改变响应带宽，透过档位切换的操作形式，包含Fast（高瞬时特性）、Medium、Slow（高稳定度特性）等，一键切换交流源输出特性，完整匹配各式待测物条件并给予最合适的交流电源输出性能。
可编程输出阻抗功能

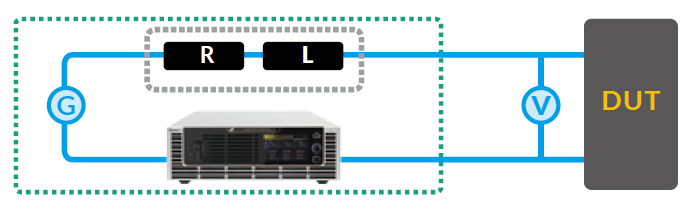

61809/61812/61815具备可编程输出阻抗功能*，可透过设定虚拟的输出端R跟L阻抗数值，模拟一参考阻抗Z，并经由负载电流形成输出电压压降，可应用于IEC 61000-3-3、IEC 61000-3-11等法规要求的闪烁测试电压压降条件。
* 仅支持于FW 1.11（含）以上的FW版本。 * 可编程阻抗功能仅支持单机（仅三相模式）使用，不支持并联使用。

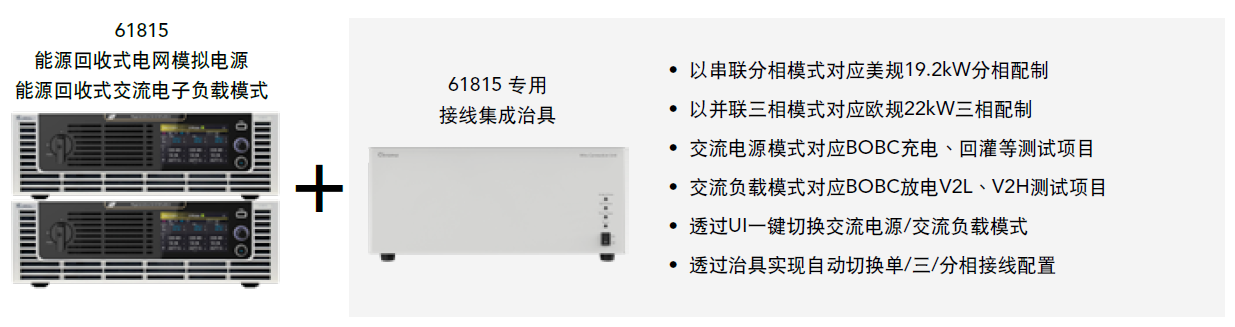

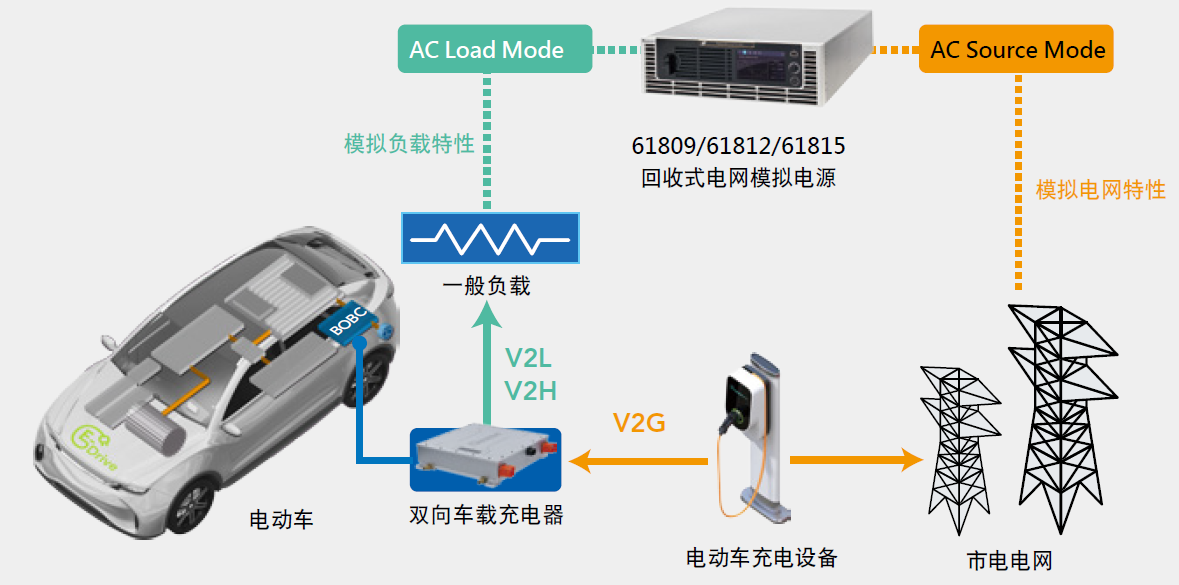

电动车测试应用
主要型号与技术规格
该系列共收录 9 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 61809/61812/61815 叙述 回收式电网模拟电源
• 61809 叙述 回收式电网模拟电源 9kVA
• 61812 叙述 回收式电网模拟电源 12kVA
• 61815 叙述 回收式电网模拟电源 15kVA
• A618001 叙述 61800系列电脑图形化操作介面
• A618005 叙述 单相/三相切换治具 (选配)
资源下载
• 61809/61812/61815 详细指标见 61809/61812/61815 详细指标页。
• 官方 PDF（型录）：61815-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
61809/61812/61815 详细指标
9kVA · 12kVA
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 9 个具体型号。
61809/61812/61815
• 叙述：回收式电网模拟电源
61809
• 叙述：回收式电网模拟电源 9kVA
61812
• 叙述：回收式电网模拟电源 12kVA
61815
• 叙述：回收式电网模拟电源 15kVA
A618001
• 叙述：61800系列电脑图形化操作介面
A618005
• 叙述：单相/三相切换治具 (选配)
A620039
• 叙述：GPIB远端介面 (选配)
A620045
• 叙述：CAN远端介面 (选配)
B618007
• 叙述：回收式交流负载功能 (选配)
资源下载
• 61809/61812/61815 产品介绍见 61809/61812/61815 产品介绍页。
• 官方 PDF（型录）：61815-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
