    菊水 KIKUSUI
    PBZ系列 智能双极性电源
    ±20V至±80V · 400W · 四象限双极性 · 内置函数发生器 · USB/GPIB/RS232C 标配
    产品简介
    PBZ 是菊水（KIKUSUI）的智能双极性直流可编程电源系列，可在不更换输出端子的前提下平滑跨越零点，输出正负两个方向的电压与电流。系列具备四象限运行能力，既能供出功率也能吸收功率，因而适合驱动电感性与电容性负载。机内内置函数发生器，可直接生成波形与序列；开关与线性混合设计使整机重量较前代机型减轻约 40%（约 22kg），同时实现 CV 模式 100kHz（A 机型 150kHz）的高速响应与低纹波噪声。

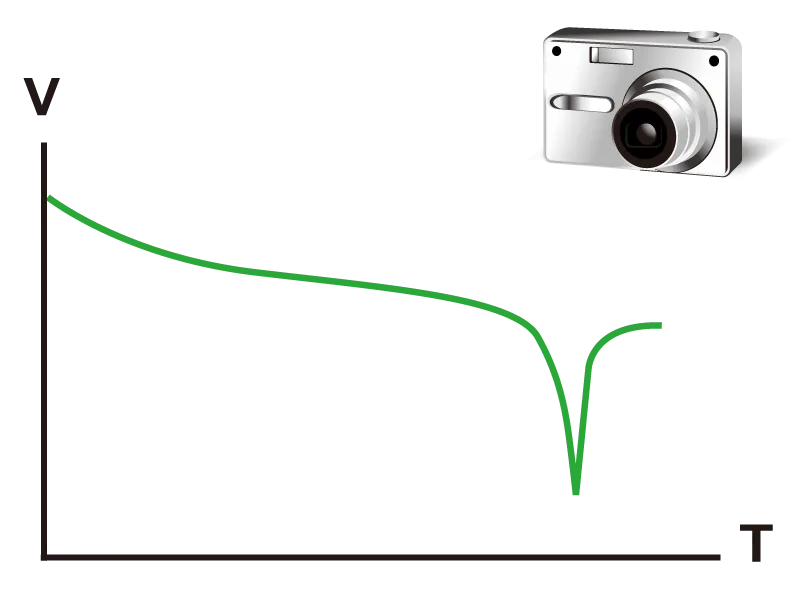

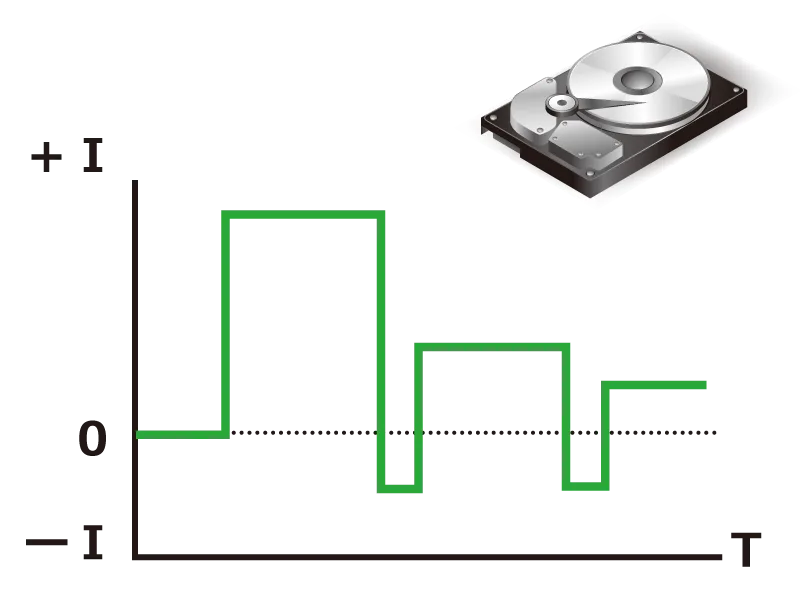

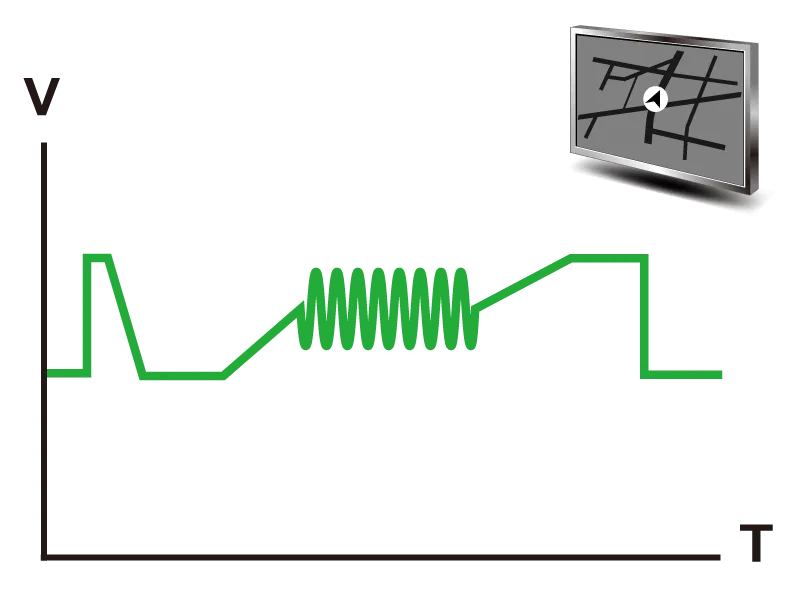

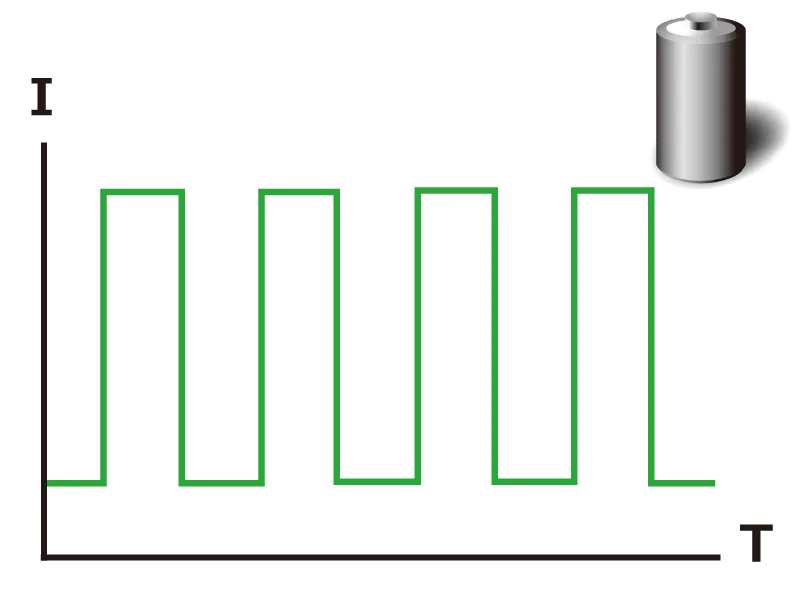

    官方定位：面向汽车电子电压波动试验（ISO 16750-2、ISO 7637-2 及厂商自定义复杂波动波形）与元器件特性评价的双极性电源，以「任意波形发生 + 高精度功率模拟」为核心，支持多台同步以扩展输出电流。
    核心参数
    • 输出极性：± 双极性，可平滑跨越零点，无需更换输出端子
    • 输出量程：±20V／±40V／±60V／±80V 四种机型，额定功率均为 400W
    • 额定输出：PBZ20-20 ±20V/±20A · PBZ40-10 ±40V/±10A · PBZ60-6.7 ±60V/±6.7A · PBZ80-5 ±80V/±5A
    • 四象限运行：可供出（source）与吸收（sink）功率，适用于电感性与电容性负载驱动
    • CV 模式响应：100kHz（标准机型）／150kHz（PBZ20-20A）；上升/下降时间最快 3.5μs
    • 纹波与噪声：2mVrms／20mVp-p（PBZ20-20）· 4mVrms／20mVp-p（PBZ40-10）· 4mVrms／30mVp-p（PBZ60-6.7 与 PBZ80-5）
    • CC 纹波：3mA（rms，PBZ20-20／PBZ40-10 级）
    • 电源/负载变动：CV ±0.005%+1mV · CC ±0.01%+1mA
    • 整机重量：约 22kg（较前代减轻约 40%）
    • 交流输入：AC100V 至 240V，最大 10A
    功能特性
    • 波形发生功能：内置函数发生器，除正弦波、方波、三角波三种基本波形外，还可自定义 16 种用户波形；幅度、频率、起始相位、频率扫描与方波占空比均可编程
    • 16 种默认用户波形：包含上升/下降斜坡、正负半周期正弦、正负半波整流正弦、正负全波整流正弦、二阶阶跃响应（阻尼系数 0.1／0.2／0.7）与二阶冲激响应（阻尼系数 0.1／0.2／0.7）
    • 序列功能：每一步可指定基本波形或用户波形，最多 1024 步、在最多 16 个程序间分配；脚本功能可把多个程序按指定顺序与重复次数组合执行，单脚本最多 50 行
    • 同步运行：多台 PBZ 执行序列时可同步输出，长时间序列下仍不产生偏差（不含最长 1μs 的启动延时）
    • 并联扩容：同型号 2 台并联只需加装并联运行套件即可提升输出电流；3 台以上改用 PBZ-SR 系列，6 台以上需另行咨询
    • 单极性（Unipolar）模式：允许电流单向流动而电压双向加注，全功能工作于第 1、2 象限，可绕开双极性模式下第 2、4 象限的功率限制（PBZ20-20 为 100W、PBZ40-10 为 180W）
    • PBZ20-20A 峰值电流输出：电流响应设为 1ms 时，CV 模式下可输出额定值 6 倍的短时峰值电流，用于 ISO 16750-2 的 Pulse2b／Pulse4 等波动波形试验
    • 内置测量功能：无需外接万用表即可完成电压/电流的 DC、AC、DC+AC 与 PEAK 四类测量；测量时间与测量延时可由 TRIG 信号编程，测量时间范围 100μs 至 3600s
    • 记忆功能：预置记忆可存 CV 与 CC 模式各三组（限 DC 与 AC 信号）；设定记忆可存 10 组全部基本设定，不受模式限制
    • 响应速度切换：CV 与 CC 模式的响应速度均可切换，对应不同的输出上升/下降时间（3.5μs／10μs／35μs／70μs／100μs／350μs／1ms 等多档，出厂默认见规格页）
    • 保护功能：过压、过流保护阈值可在正负两个极性分别设定，动作方式可选 OUTPUT-OFF、POWER-OFF 或 V/I-LIMIT（限幅但不关断）；另有 V-I LIMIT 与过热保护
    • 软启动/软停止：输出开启时按设定斜率缓升至目标值、关闭时缓降归零；软起停期间按 OUTPUT 键将取消动作并关断输出
    • 外部控制：后面板 J1 连接器支持外部电压控制（DC 信号 0 至约 ±10V）、外部电阻控制与输出通断/中断；前面板 EXT SIG IN（BNC）可作双极性放大器输入，增益、极性与偏置可设
    • 监视输出：电压监视（后面板 J1，0 至 ±2V 对应 0 至 ± 额定电压）与电流监视（前面板 BNC，0 至 ±2V 对应 0 至 ± 额定电流）；频率特性 DC 至 20kHz（−3dB）
    • 远端感测：补偿负载线电阻造成的压降以稳定负载端电压，CV 模式下单方向补偿约 0.5V
    • 数字接口：USB、GPIB 与 RS232C 为标准配置；LAN 为选件
    资源下载
    • PBZ系列 智能双极性电源 的全部技术指标已单独整理，详见本页「详细指标」标签页。
    以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    菊水电子工业株式会社 · onetest 仪器资源库





    菊水 KIKUSUI
    PBZ系列 智能双极性电源 详细指标
    ±20V至±80V · 400W · 四象限双极性 · 内置函数发生器 · USB/GPIB/RS232C 标配
    详细指标
    以下为 PBZ 系列标准机型与并联扩展机型的输出、纹波、电源/负载变动、响应时间、测量与接口规格，取自菊水官网该产品详情页。标准机型机型顺序为 PBZ20-20、PBZ40-10、PBZ60-6.7、PBZ80-5；PBZ20-20A 为 150kHz 高速机型。
    标准机型输出规格
    • PBZ20-20：±20V／±20A，纹波噪声 CV 2mVrms·20mVp-p、CC 3mArms(TYP)，电源/负载变动 CV ±0.005%+1mV、CC ±0.01%+1mA，交流输入 100V 至 240V／10A(max)
    • PBZ40-10：±40V／±10A，纹波噪声 CV 4mVrms·20mVp-p、CC 3mArms(TYP)，电源/负载变动同上
    • PBZ60-6.7：±60V／±6.7A，纹波噪声 CV 4mVrms·30mVp-p、CC 3mArms(TYP)，电源/负载变动同上
    • PBZ80-5：±80V／±5A，纹波噪声 CV 4mVrms·30mVp-p、CC 3mArms(TYP)，电源/负载变动同上
    • PBZ20-20A：±20V／±20A，150kHz 响应，CV 模式电流响应设为 1ms 时可输出 6 倍额定峰值电流
    并联扩展机型（PBZ-SR / PBZ-BP）
    • 三机并联（SR）：PBZ20-60 SR ±20V/±60A · PBZ40-30 SR ±40V/±30A · PBZ60-20.1 SR ±60V/±20.1A · PBZ80-15 SR ±80V/±15A；纹波 3mV/30mV 或 6mV/30mV 至 40mV；交流输入 200V 至 240V 单相 15A(max)
    • 四机并联（SR）：PBZ20-80 SR ±20V/±80A · PBZ40-40 SR ±40V/±40A · PBZ60-26.8 SR ±60V/±26.8A · PBZ80-20 SR ±80V/±20A；交流输入 200V 至 240V 单相 20A(max)
    • 五机并联（SR）：PBZ20-100 SR ±20V/±100A · PBZ40-50 SR ±40V/±50A · PBZ60-33.5 SR ±60V/±33.5A · PBZ80-25 SR ±80V/±25A；交流输入 200V 至 240V 单相 25A(max)
    • 六机并联（BP）：PBZ20-120 BP ±20V/±120A · PBZ40-60 BP ±40V/±60A；纹波 6mV/50mV 或 12mV/50mV；交流输入 200V 至 240V 单相 30A(max)
    • 七机并联（BP）：PBZ20-140 BP ±20V/±140A；纹波 6mV/50mV；CC 纹波 10mArms(TYP)
    响应速度设定（CV / CC）
    • 可选取值：3.5μs／10μs／35μs／70μs／100μs／350μs／1ms 等多档，CV 与 CC 模式分别可设
    • 出厂默认：PBZ20-20 为 3.5μs（CV）与 35μs（CC）；PBZ40-10 为 70μs（CV）与 35μs（CC）；PBZ60-6.7 与 PBZ80-5 为 35μs
    • 口径说明：响应时间设定值即输出上升/下降时间；响应速度与纹波、峰值电流能力相互制约
    内置测量规格
    • 电压测量 DC：量程 120% 额定值，分辨率 0.001V，精度 ±（0.05% 读数 + 0.05% 额定）
    • 电压测量 AC 与 DC+AC：量程 120% 额定值（AC 为 120% 额定/CF），分辨率 0.001V，精度 ±（0.5% 读数 + 0.1% 额定）@5Hz至10kHz、±（1% 读数 + 0.2% 额定）@10Hz至50kHz、±（2% 读数 + 0.2% 额定）@50Hz至100kHz
    • 电压测量 PEAK：量程 120% 额定值，分辨率 0.01V，精度 ±（0.5% 额定）
    • 电流测量 DC：量程 120% 额定值，分辨率 0.001A，精度 ±（0.3% 读数 + 0.1% 额定）
    • 电流测量 AC 与 DC+AC：量程 120% 额定值（AC 为 120% 额定/CF），分辨率 0.001A，精度 ±（3% 读数 + 0.1% 额定）@5Hz至10kHz、±（10% 读数 + 1% 额定）@10Hz至100kHz
    • 电流测量 PEAK：量程 120% 额定值，分辨率 0.01A，精度 ±（0.5% 额定）
    • 测量时间：100μs 至 3600s，可由 TRIG 信号设定测量开始时间与延时
    记忆、保护与外部控制
    • 预置记忆：CV 模式与 CC 模式各 3 组，存储内容限 DC 信号与 AC 信号
    • 设定记忆：不分模式通用，最多 10 组，存储全部基本设定
    • 过压/过流保护：动作阈值可在正（+）负（−）极性分别设定；动作方式可选 OUTPUT-OFF（关输出）、POWER-OFF（关输出并关电源）或 V/I-LIMIT（限幅不关断）
    • V-I LIMIT：可在 CV 与 I-LIMIT、CC 与 V-LIMIT 之间自动切换，亦可在 CV 与 CC 模式之间自动切换
    • 过热保护：机内温度异常升高时动作，用于防范超出环境温度或无足够进排气空间的试验环境
    • 软启动/软停止：缓升至目标值、缓降归零；仅可对 DC 设定使用；动作期间按 OUTPUT 键将取消并关断输出
    • 微调（Fine）：对 DC 设定值做增减微调，各机型可调范围与分辨率见官网规格（如 PBZ20-20 为 CV ±1.0000V／0.0001V，CC ±1.0000A／0.0001A）
    • 按键锁定：三档：仅保留 OUTPUT／RECALL／A、B、C 记忆键；仅保留 OUTPUT 键；全部锁定（KEY LOCK 键本身除外）
    • 远端感测：补偿负载线压降以稳定负载端电压，CV 模式单方向补偿约 0.5V
    • 外部控制与监视：J1 连接器：外部电压控制（0 至约 ±10V DC）、外部电阻控制、输出通断、输出中断、状态信号（CV／CC／OUTPUT／ALARM）输出；前面板 EXT SIG IN（BNC）最大输入 ±12Vpeak、输入阻抗 10kΩ
    • 监视输出：电压监视（J1，0 至 ±2V）与电流监视（前面板 BNC，0 至 ±2V），频率特性 DC 至 20kHz（−3dB）
    • 数字接口与散热：USB、GPIB、RS232C 标配，LAN 选件；温控风扇按机内温度自动调速
    型号与选件
    • PBZ20-20：±20V／±20A，400W，100kHz 响应
    • PBZ20-20A：±20V／±20A，400W，150kHz 响应，1ms 电流响应下 6 倍额定峰值电流
    • PBZ40-10：±40V／±10A，400W，100kHz 响应
    • PBZ60-6.7：±60V／±6.7A，400W，100kHz 响应
    • PBZ80-5：±80V／±5A，400W，100kHz 响应
    • 并联运行套件 PK01-PBZ／PK02-PBZ(EIA)／PK03-PBZ(JIS)：同型号 2 台并联扩容用；PK02 与 PK03 不含支架
    • PBZ-SR 系列：3 至 5 台并联机型，用于需 3 台以上并联的系统
    • PBZ-BP 系列：6 至 7 台并联机型，用于需 6 台以上并联的系统
    • 波形编辑软件 Wavy for PBZ：用户波形的编辑与注册需使用该专用软件
    • 应用软件 WAVY 系列：电源与电子负载用应用软件
    • LAN 通信选件：在标配 USB／GPIB／RS232C 之外增加 LXI 兼容网口
    • 机架支架 KRB150-TOS／KRB3-TOS：机架安装用
    资源下载
    以上规格取自菊水（KIKUSUI）官网 PBZ 系列产品详情页（Features／Specifications／Line-up 段落）。
