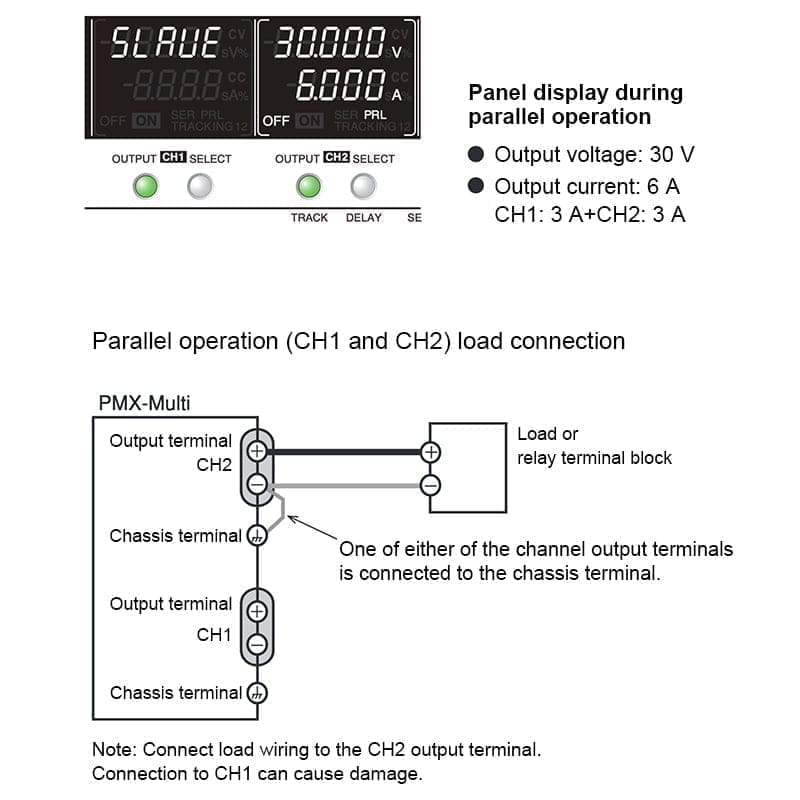

PMX-Multi是菊水（KIKUSUI）的紧凑型多输出恒压恒流直流电源系列，提供2输出（PMX32-3DU）、3输出（PMX32-3TR）与4输出（PMX32-2QU）三种机型，各输出通道相互隔离，通道间可耐压±70Vdc。系列采用低噪声串联调整方式，通道1与通道2可一键切换串联或并联以扩展电压与电流范围，并具备全通道跟踪控制与同步显示。输出容量200W，标配LAN（LXI）、USB与RS232C数字接口。
PMX-E是菊水（KIKUSUI）基于「串联降压（Dropper）×通信接口」设计理念的紧凑型低噪声直流电源系列，共9个机型、输出功率35W至105W、输出电压覆盖18V、35V、70V、110V、250V、350V、500V七档。系列提供恒压（CV）与恒流（CC）运行，具备串联降压方式特有的低噪声性能，标配LAN、USB、RS-232C通信接口，经LAN可用浏览器控制与监视。相对前代PMX-A新增内置记忆序列、输出关闭定时器、输出通断延时等功能，并把SCPI通信抖动大幅降低（OUTPut命令约100ms→约2ms）。
- «
- 1
- »
PWX系列 30V至650V 750W至1500W宽范围可编程直流电源|菊水 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
菊水 KIKUSUI
PWX系列 1U宽范围可编程直流电源
750W/1500W · 30V/80V/230V/650V · 1U 机架高度 · 并联至 3kW/6kW
产品简介
PWX 是菊水（KIKUSUI）的薄型宽范围可编程直流电源系列，采用开关调整方式，以 1U 机架高度实现 750W 与 1500W 两档功率。同一台机器在额定功率内可覆盖宽范围的电压与电流组合，并支持主从并联与串联扩展。
官方定位：面向机架系统集成的下一代联网型宽范围可编程直流电源，以 1U 薄型机身、宽范围输出特性、主从并联扩展与 RS232C/USB/LAN 三接口标配为核心。
核心参数
• 输出功率：750W（PWX750 系列）· 1500W（PWX1500 系列）
• 输出电压：30V / 80V / 230V / 650V 四档（L / ML / MH / H）
• 输出电流（750W）：75A（30V 机型）/ 28A（80V 机型）/ 10A（230V 机型）/ 3.5A（650V 机型）
• 输出电流（1500W）：150A（30V 机型）/ 56A（80V 机型）/ 20A（230V 机型）/ 7A（650V 机型）
• 输入：100Vac 至 240Vac、50Hz/60Hz 单相（输入范围 85Vac 至 265Vac，47Hz 至 63Hz）
• 并联扩展：主从并联最多 4 台（含主机，同型号），750W 扩展至 3kW、1500W 扩展至 6kW
• 串联扩展：最多 2 台同型号串联
• 通信接口：RS232C / USB / LAN 标配（符合 USBTMC-USB488、LXI 1.3 Class C）
• 机身尺寸与质量：422.8（485）W × 43（44）H × 500（580）D mm（1U）· 约 8kg
产品功能与优势

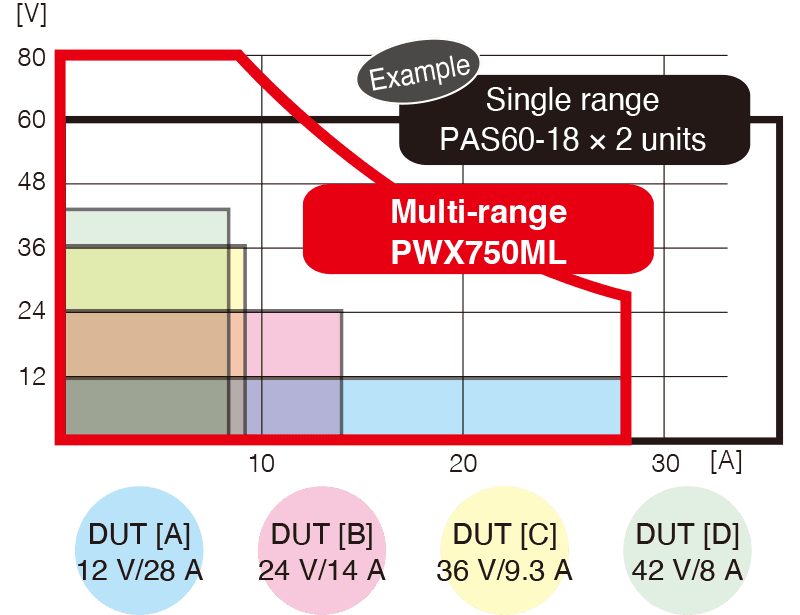

1U 薄型与宽范围输出
• 以 43mm（1U）机架高度实现 750W 与 1500W 输出，节省机架空间
• 宽范围输出特性使同一台机器在额定功率内可覆盖多种电压与电流组合，减少机型选型数量

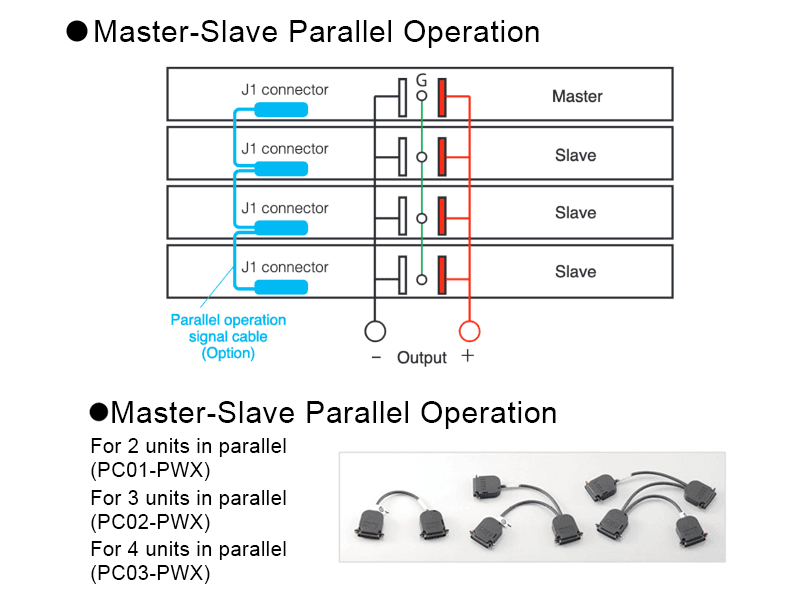

并联/串联扩展与等功率分配
• 主从并联运行最多连接 4 台（含主机，全部同型号），750W 机型可扩展至 3kW、1500W 机型可扩展至 6kW
• 串联运行最多连接 2 台同型号，用于提高输出电压

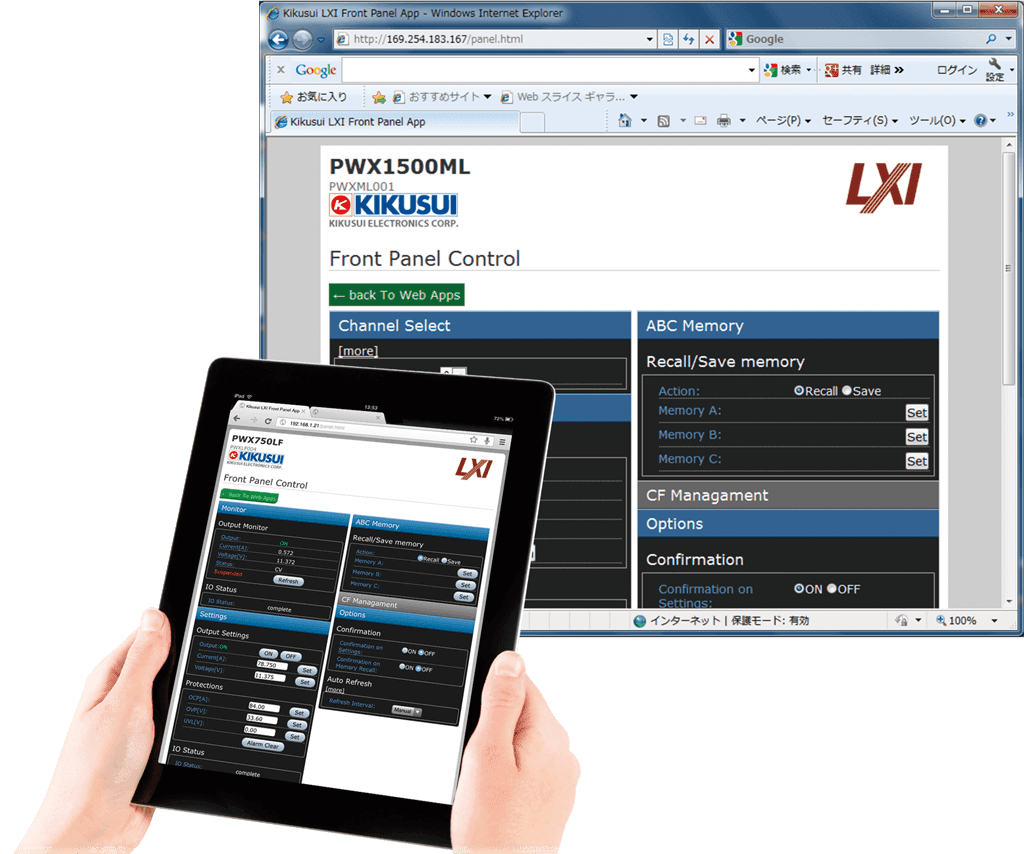

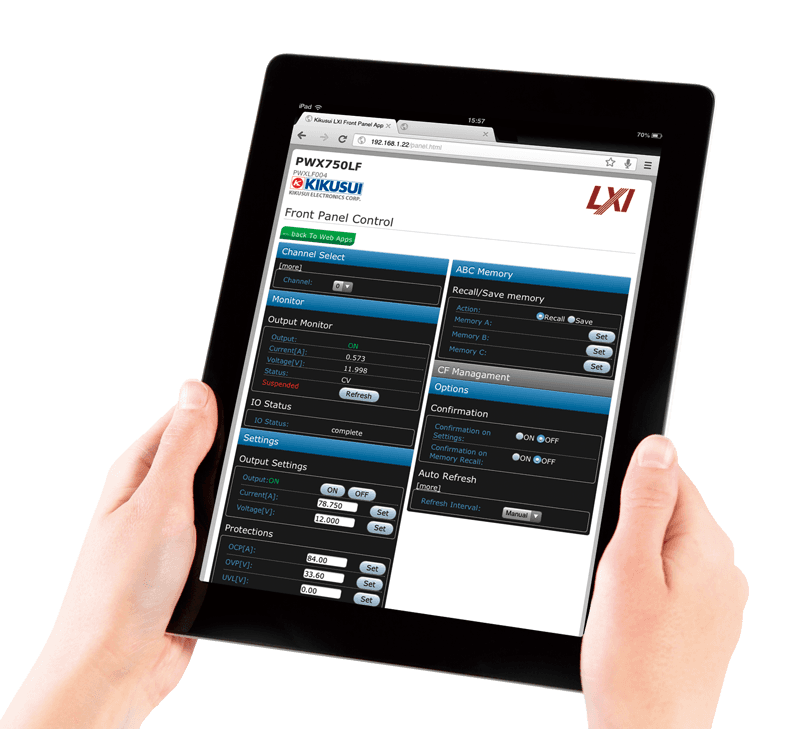

联网与通信监视
• 标配 RS232C、USB 与 LAN 三种接口，软件协议符合 IEEE Std 488.2-1992，命令语言符合 SCPI 1999.0 并提供兼容模式（可切换）
• 具备通信监视功能：当 LAN 线缆断开、在设定时间内未能建立通信时触发报警（报警灯点亮）并关闭输出
模拟控制与监视输出
• 电压控制（VPGM）与电流控制可在额定值的 0% 至 100% 范围内进行，控制电压范围可选 0V 至 5V 或 0V 至 10V
• 电压监视（VMON）与电流监视（IMON）输出的监视电压范围可选 0V 至 5V 或 0V 至 10V，设定精度为额定的 2.5%
保护与内部电阻设定
• 保护功能含过压保护 OVP、过压保护 2（OVP2）、过流保护 OCP、欠压限制 UVL、过温保护 OHP 与过温保护 2（OHP2）
• 支持内部电阻（Rint）设定，模拟蓄电池等具有内阻的电源特性；不同机型内阻范围与分辨率不同（如 PWX750HF 为 0Ω 至 185.7Ω、分辨率 0.1Ω）
预设记忆与兼容性
• 具备预设记忆功能，便于快速调用常用设定
• 提供兼容模式，便于替换同类机型（官网列举的对照机型包括 TDK-Lambda Genesys 系列、Agilent N5700/N8700、Sorensen DSC 系列等）
型号、选件与参考价
• PWX750L / ML / MH / H：750W · 30V/75A、80V/28A、230V/10A、650V/3.5A
• PWX1500L / ML / MH / H：1500W · 30V/150A、80V/56A、230V/20A、650V/7A
• PWX750ML（半机架）：750W 半机架机型
• 选件：电源线（按地区：中国 AC1-3P2R5M-IEC320-CN、欧洲 -EU、日本/美国 -UL）
该系列官网未公布价格，以官方实时报价为准。
典型应用场景

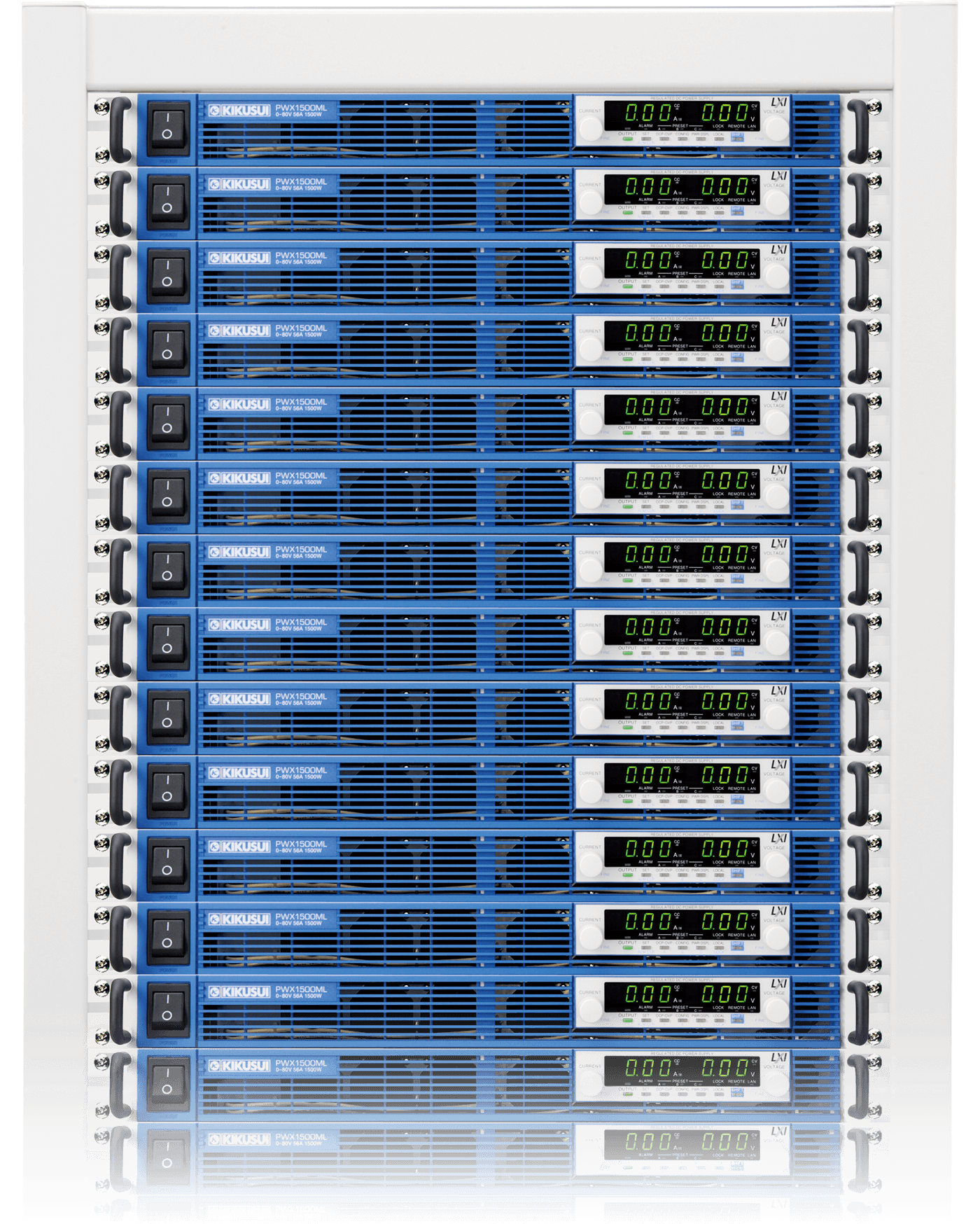

• 机架式自动化测试系统：1U 薄型机身与 RS232C/USB/LAN 标配，适合高密度机架集成与远程编程控制
• 大功率直流供电与老化：通过主从并联扩展至 3kW/6kW，满足大功率被测物的供电与老化需求
• 电源与器件评价：宽范围输出与内部电阻设定功能，适合模拟蓄电池特性及电源模块评价
资源下载
• PWX系列 1U宽范围可编程直流电源 的全部技术指标已单独整理，详见 PWX系列 1U宽范围可编程直流电源 详细指标页。
以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
菊水电子工业株式会社 · onetest 仪器资源库
菊水 KIKUSUI
PWX系列 1U宽范围可编程直流电源 详细指标
750W/1500W · 30V/80V/230V/650V · 1U 机架高度 · 并联至 3kW/6kW
详细指标
以下为该系列的输入、输出、显示、保护、信号输出与控制、其他功能、接口与一般规格，取自菊水官网该产品详情页。750W 机型顺序为 PWX750LF、PWX750MLF、PWX750MHF、PWX750HF；1500W 机型顺序为 PWX1500L、PWX1500ML、PWX1500MH、PWX1500H。
输入规格
• 额定输入：100Vac 至 240Vac、50Hz 至 60Hz、单相
• 输入电压范围：85Vac 至 265Vac
• 输入频率范围：47Hz 至 63Hz
• 输入电流（最大，750W）：100Vac 时 10.5A
• 输入电流（最大，1500W）：100Vac 时 21A ／ 200Vac 时 10.5A
输出规格
• 额定输出电压（750W）：30V ／ 80V ／ 230V ／ 650V
• 额定输出电流（750W）：75A ／ 28A ／ 10A ／ 3.5A
• 额定输出功率（750W）：750W
• 额定输出电压（1500W）：30V ／ 80V ／ 230V ／ 650V
• 额定输出电流（1500W）：150A ／ 56A ／ 20A ／ 7A
• 电压设定范围（750W）：0V 至 31.5V ／ 0V 至 84V ／ 0V 至 241.5V ／ 0V 至 682.5V
• 电压设定范围（1500W）：0V 至 31.5V ／ 0V 至 84V ／ 0V 至 241.5V ／ 0V 至 682.5V
• 内部电阻设定（Rint）：PWX750LF 0Ω 至 0.4000Ω（分辨率 0.0001Ω）／ PWX750MLF 0.001Ω 至 2.857Ω（0.001Ω）／ PWX750MHF 0.01Ω 至 23.00Ω（0.01Ω）／ PWX750HF 0.1Ω 至 185.7Ω（0.1Ω）
• 内部电阻设定（1500W）：PWX1500L 0Ω 至 0.2000Ω（0.0001Ω）／ PWX1500ML 0.001Ω 至 1.429Ω（0.001Ω）／ PWX1500MH 0.01Ω 至 11.50Ω（0.01Ω）／ PWX1500H 0.1Ω 至 92.9Ω（0.1Ω）
• 电压设定精度：以官网该系列产品页公布值为准
显示功能
• 电压显示最大显示值：99.99（固定小数点）／ 999.9（固定小数点）
• 电压显示精度：±（0.2% 读数 + 5 位）
• 电流显示最大显示值（750W）：99.99（固定小数点）
• 电流显示最大显示值（1500W）：999.9（固定小数点）
保护功能
• 保护项目：过压保护（OVP）、过压保护 2（OVP2）、过流保护（OCP）、欠压限制（UVL）、过温保护（OHP）
• 附加保护（1500W 机型）：含过温保护 2（OHP2）
信号输出与控制功能
• 电压监视输出 VMON：监视电压范围可选 0V 至 5V 或 0V 至 10V，设定精度为额定的 2.5%
• 电流监视输出 IMON：监视电压范围可选 0V 至 5V 或 0V 至 10V
• 输出电压控制 VPGM：控制范围为额定输出电压的 0% 至 100%，控制电压范围可选 0V 至 5V 或 0V 至 10V，精度为额定的 5%（以官网公布值为准）
• 输出电流控制：控制范围为额定输出电流的 0% 至 100%
其他功能
• 主从并联运行：含主机最多连接 4 台（全部同型号）
• 串联运行：最多连接 2 台（全部同型号）
• 预设记忆：具备预设记忆功能
• 通信监视：LAN 通信超时（线缆断开、设定时间内未建立通信）时触发报警并关闭输出
通信接口
• 标配接口：RS232C、USB、LAN
• 软件协议：IEEE Std 488.2-1992；命令语言符合 SCPI Specification 1999.0，并具备兼容模式（可切换）
• 接口规范：USBTMC-USB488、LXI 1.3 Class C
• 兼容对照机型：TDK-Lambda Genesys 系列、Agilent N5700 与 N8700、Sorensen DSC 系列、Kikusui PAG 系列
一般规格与环境
• 使用环境：室内使用、过电压类别 II；工作温度 0℃ 至 +50℃、工作湿度 20%rh 至 85%rh（无凝露）
• 尺寸（最大）与质量：422.8（485）W × 43（44）H × 500（580）D mm · 约 8kg
• EMC 与安全：符合相关 EMC 指令与标准（含 EN 61000-3-2、EN 61000-3-3 等）
指标适用条件
EMC 适用条件为连接至 PWX 系列的全部线缆长度须小于 3m；内部电阻设定范围与分辨率随机型不同，已按机型分别列出。
以上规格取自菊水（KIKUSUI）官网该产品详情页；未标注口径的为厂家公布值。
型号与选件
• PWX750L / PWX750ML / PWX750MH / PWX750H：750W · 30V/75A、80V/28A、230V/10A、650V/3.5A
• PWX1500L / PWX1500ML / PWX1500MH / PWX1500H：1500W · 30V/150A、80V/56A、230V/20A、650V/7A
• PWX750ML（半机架）：750W 半机架机型
• 电源线 AC1-3P2R5M-IEC320-CN：适用于中国地区
• 电源线 AC1-3P2R5M-IEC320-EU：适用于欧洲地区
• 电源线 AC2-3P3M-IEC320-UL：适用于日本与美国地区
资源下载
以上规格取自菊水（KIKUSUI）官网 PWX 系列产品详情页。
菊水电子工业株式会社 · onetest 仪器资源库
全部
菊水官方渠道
官方渠道（官网 / 热线 / 邮箱）
• 总部（日本横滨）电话 045-593-0200 传真 045-593-7591
• 国际销售部section2@kikusui.co.jp
全国办事处
• 中国（上海）电话 +86-(0)21-5887-9067 / +86-(0)21-5887-9069 邮箱：sales@kikusui.cn
授权分销商
• 中国大陆菊水贸易（上海）有限公司 上海市长宁区仙霞路137号盛高国际大厦305室 电话 +86-(0)21-5887-9067 / +86-(0)21-5887-9069 邮箱 sales@kikusui.cn 官网 www.kikusui.cn
• 美国Kikusui America, Inc. 3625 Del Amo Blvd., Suite 160, Torrance, CA 90503 电话 +1(310)214-0000 传真 +1(310)214-0014 邮箱 kikusui@kikusuiamerica.com
• 欧洲（德国）Kikusui Electronics Europe GmbH Grossenbaumer Weg 8, 40472 Duesseldorf, Germany 电话 +49(211)54257600 邮箱 support@kikusui-europe.com
• 印度KIKUSUI ELECTRONICS INDIA PRIVATE LIMITED 17th Cross Rd, CHBS Layout, MC Layout, Vijayanagar, Bengaluru, Karnataka 560040 电话 +91 9187237363 邮箱 kikusui-india.sales@kikusui-india.com
• 中国台湾Chi Chen Technology Co., Ltd.（菊水服务与技术支持中心） 新竹县竹北市环北路三段85号7F-2 电话 +886(3)6675971 / +886(3)6675973 邮箱 sales@cctsolution.com
• 中国台湾FAR ARMOR TECHNOLOGY CO., LTD. 台北市信义区基隆路二段149-49号11F-9 电话 +886-2-2377-5665 传真 +886-2-2377-0219 邮箱 ling@yoroitek.com.tw
• 韩国Denkei Korea Co., Ltd.
• 东南亚（泰国 / 马来西亚 / 越南 / 新加坡）：菊水电子工业 国际销售部邮箱 section2@kikusui.co.jp

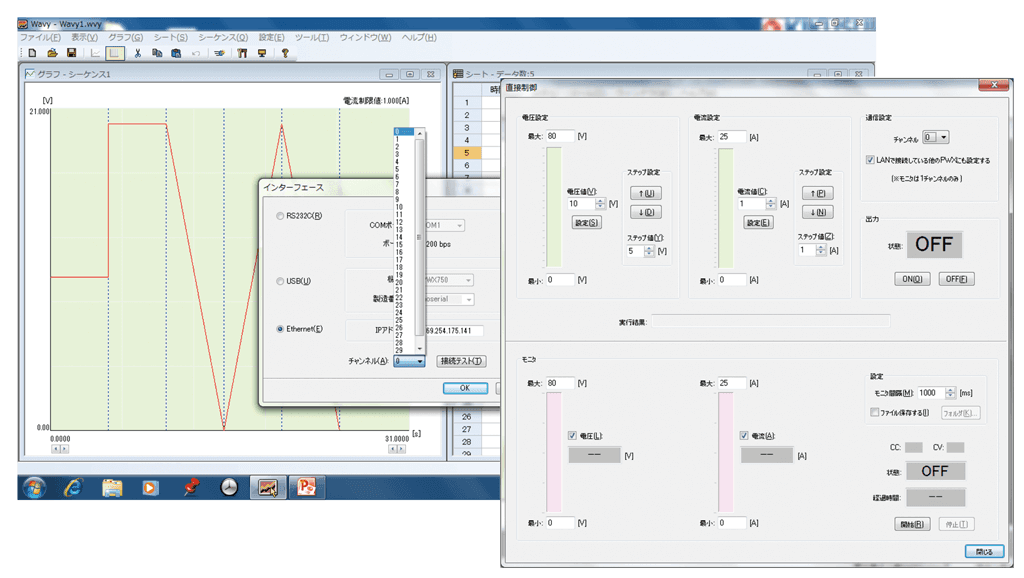

机架适配器 KRA1-PWX（HALF SINGLE／HALF PAIR）；应用软件 WAVY 系列；可变内阻功能（固件选件）
