PMX-Multi系列 紧凑型多输出直流电源
2/3/4 输出 · 各通道隔离 · 200W · 通道间可串并联
产品简介
PMX-Multi 是菊水（KIKUSUI）的紧凑型多输出恒压恒流直流电源系列，提供 2 输出、3 输出与 4 输出三种机型，各输出通道相互隔离，可在通道间进行简单的串联或并联连接。输出容量 200W，采用前面板输出端子与强制风冷设计。
官方定位：以多路独立隔离输出为核心的一体化台式直流电源，通过通道间串并联、跟踪功能与输出开/关延迟，用一台设备替代多台单输出电源搭建多路供电场景。
核心参数
• 输出路数：2 输出（PMX32-2QU 实际 4 通道布局）· 3 输出（PMX32-3DU / PMX32-3TR）· 4 输出（PMX32-2QU）
• 输出容量：200W
• 额定输出（PMX32-3DU / 3TR）：CH1、CH2 各 32.000V / 3.000A；3TR 的 CH3 为 6.000V / 5.000A
• 额定输出（PMX32-2QU）：CH1、CH2 各 32.000V / 2.000A；CH3、CH4 各 18.000V / 2.500A
• 电压设定分辨率与精度：分辨率 1mV；精度 ±（0.03% 设定 + 5mV）
• 电流设定分辨率与精度：分辨率 0.1mA；精度 ±（0.3% 设定 + 0.1% 额定）
• 纹波噪声（rms）：恒压 500μV；恒流 1mA 至 2mA
• 输入：217Vac、50Hz/60Hz 单相（电压范围 ±10%，频率 47Hz 至 63Hz）
• 通信接口：RS232C / USB / LAN 标配（LAN 符合 LXI Device Specification 2016、HiSLIP 与 VXI-11 扩展功能）
产品功能与优势
各通道独立隔离
• 全部通道相互独立，通道间耐压为 ±70Vdc，输出与机壳间耐压亦为 ±70Vdc
• 可负接地或正接地，便于按被测电路需要灵活接线
通道间串联与并联
• 并联运行（主机 CH2、从机 CH1）：恒压工作范围 0V 至 32V，恒流工作范围 0A 至 6A（-3DU/-3TR）或 0A 至 4A（-2QU）

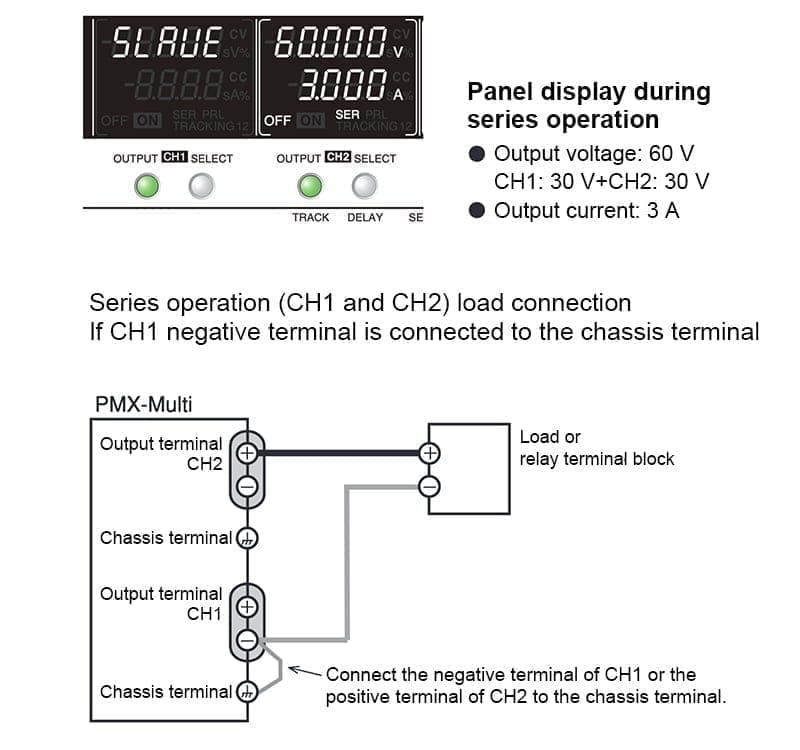

• 串联运行（主机 CH2、从机 CH1）：恒压工作范围 0V 至 64V，恒流工作范围 0A 至 3A（-3DU/-3TR）或 0A 至 2A（-2QU）
跟踪功能

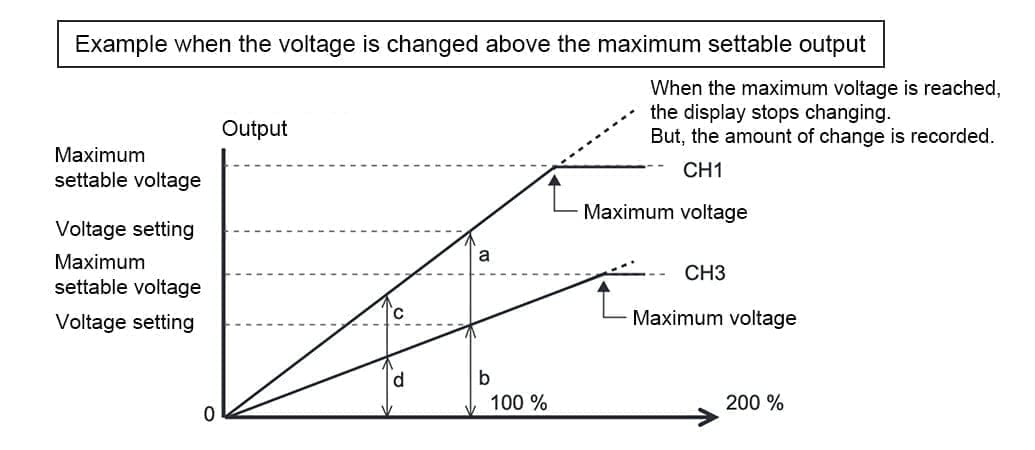

• 跟踪功能 1：按绝对值变化，输出可在基准通道电压或电流的输出范围内变动
• 跟踪功能 2：按百分比变化，以跟踪开始时的输出为基准，按与基准输出相同的百分比变动
• 跟踪设定精度：CV 为额定的 0.4% + 40mV，CC 为额定的 0.7% + 10mA
输出开/关延迟与记忆

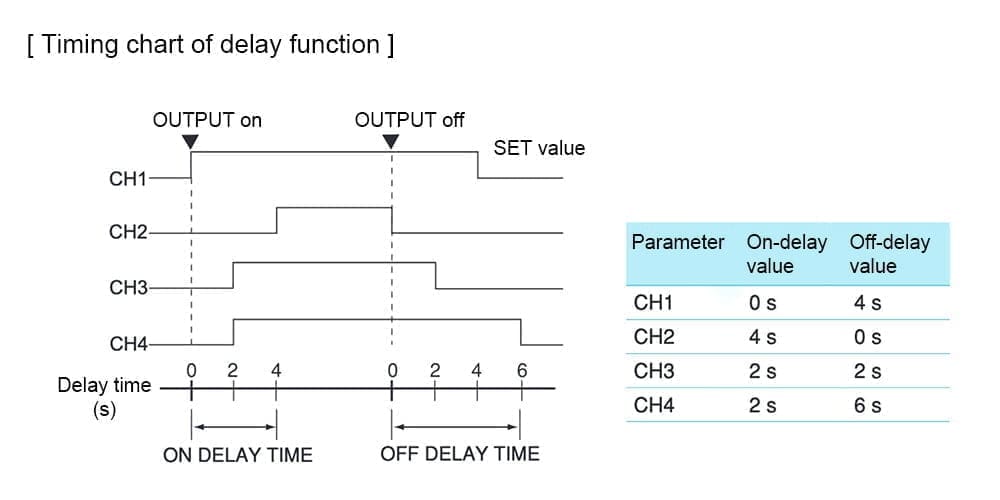

• 支持全通道输出开/关延迟设定，可选范围 0.0s 至 99.9s，分辨率 0.1s，设定精度 ±50ms
• 记忆功能可保存 3 组电压、电流、OVP、OCP 与输出开/关延迟设定的组合
保护功能与操作性
• 保护功能含过压保护 OVP、过流保护 OCP 与过温保护 OHP，动作时关闭输出并显示 ALARM；OVP/OCP 可选范围为额定值的 10% 至 110%，设定精度 ±（1% 额定）
• 键锁功能提供 Loc1、Loc2、Loc3 三种模式，可分别锁定除 OUTPUT 与记忆键外的全部按键、除 OUTPUT 外的全部按键、以及全部按键与旋钮
• 外部输出通断控制支持负逻辑（低电平或短路接通）与正逻辑（高电平或开路接通）两种可切换方式
型号、选件与参考价

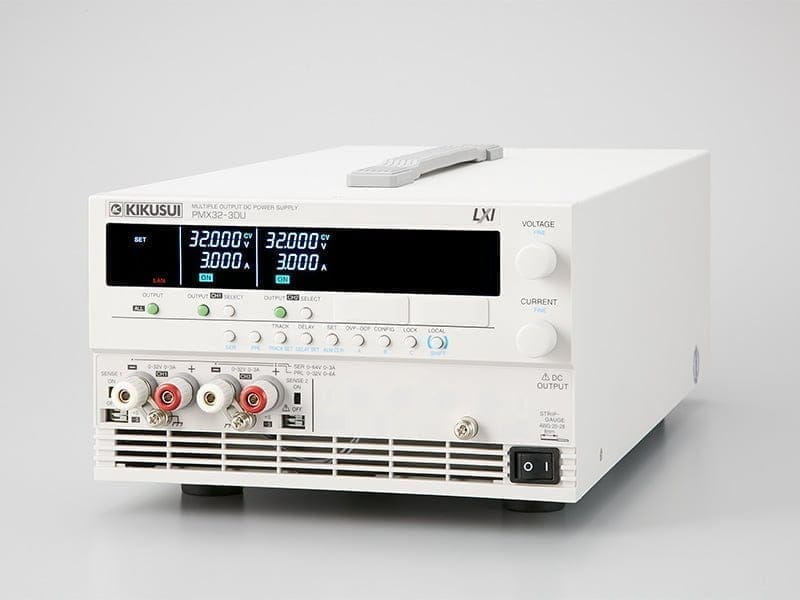

• PMX32-3DU：双通道输出，CH1/CH2 各 32V / 3A

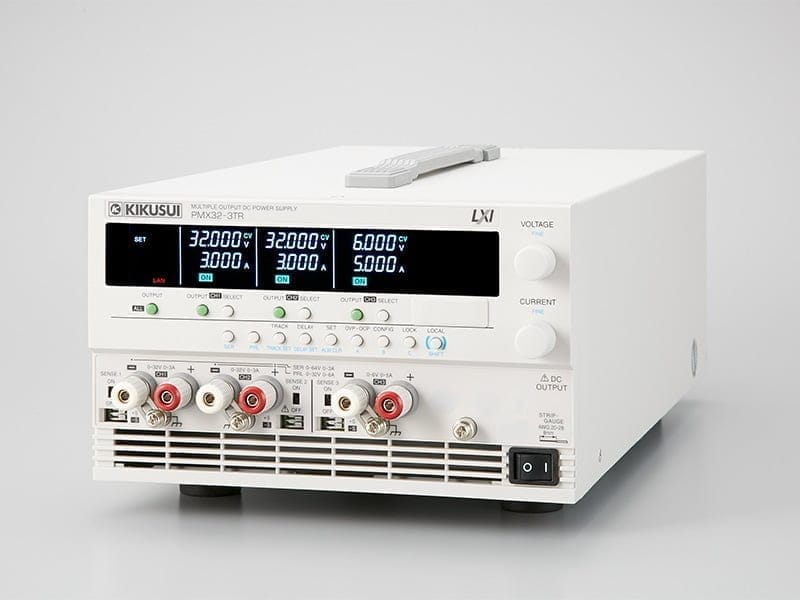

• PMX32-3TR：三通道输出，CH1/CH2 各 32V / 3A，CH3 为 6V / 5A

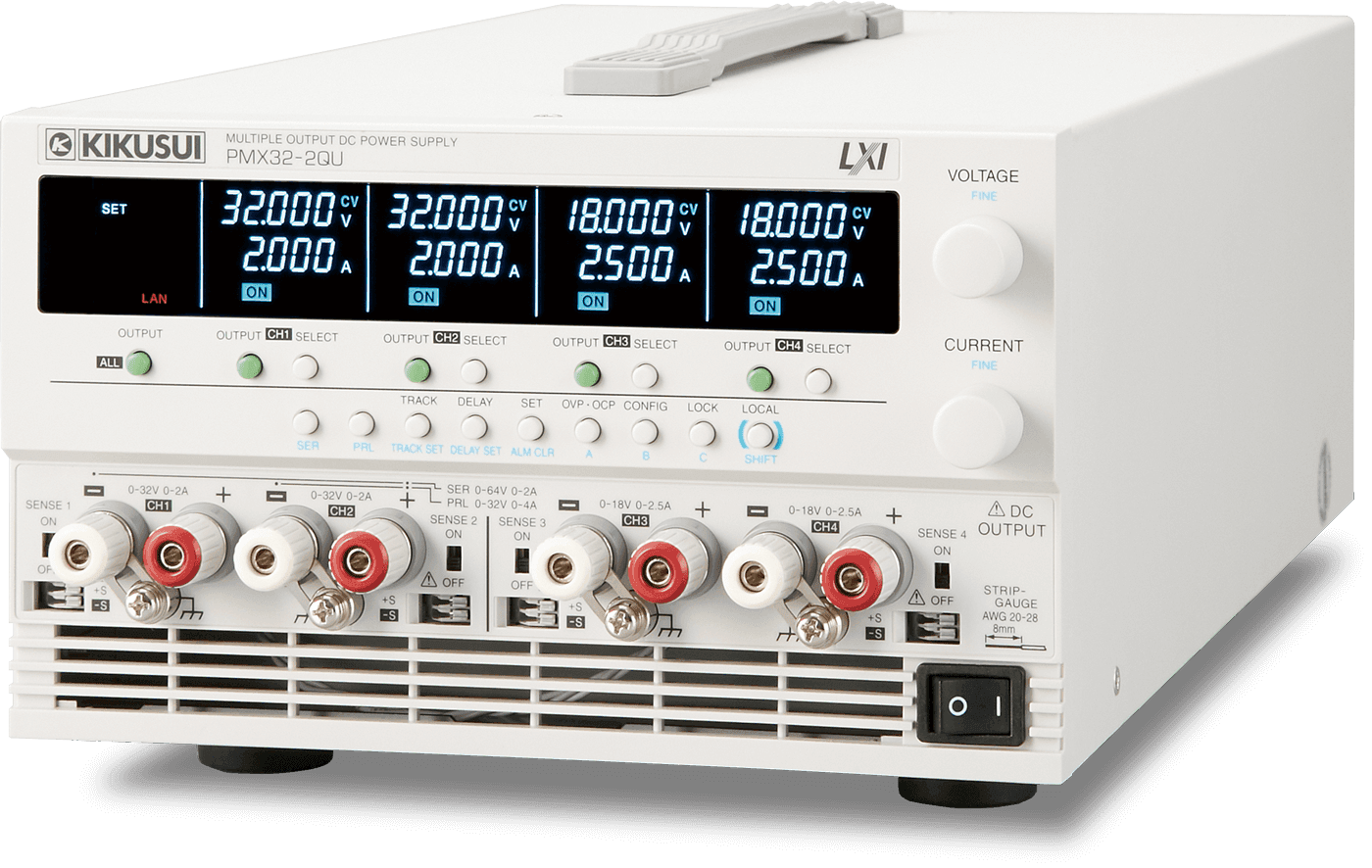

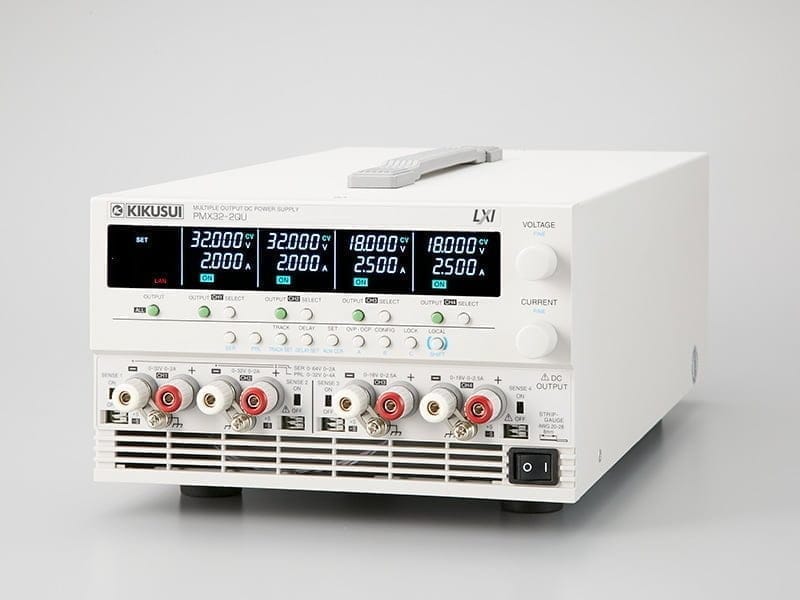

• PMX32-2QU：四通道输出，CH1/CH2 各 32V / 2A，CH3/CH4 各 18V / 2.5A
• 选件：机架安装适配器 KRA150 / KRA3 · GPIB 转换器 PIA5100
该系列官网未公布价格，以官方实时报价为准。
典型应用场景
• 多路供电的电路与器件评价：各通道独立隔离，可同时为多路电路供电，省去多台单输出电源的堆叠
• 需要高压或大电流的场合：通过通道间串联提高电压（至 64V）或并联提高电流（至 6A），扩展单机适用范围
• 时序供电与上电顺序测试：输出开/关延迟与跟踪功能，可模拟多路电源的上电时序与联动变化
资源下载
• PMX-Multi系列 紧凑型多输出直流电源 的全部技术指标已单独整理，详见 PMX-Multi系列 紧凑型多输出直流电源 详细指标页。
以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
菊水电子工业株式会社 · onetest 仪器资源库
菊水 KIKUSUI
PMX-Multi系列 紧凑型多输出直流电源 详细指标
2/3/4 输出 · 各通道隔离 · 200W · 通道间可串并联
详细指标
以下为该系列的输入、输出、显示、保护、信号输出、控制、通道串并联与一般规格，取自菊水官网该产品详情页。机型顺序为 PMX32-3DU、PMX32-3TR、PMX32-2QU。
输入规格
• 额定输入：217Vac、50Hz/60Hz、单相（100Vac、117Vac、200Vac、234Vac 为工厂选件）
• 输入电压范围：±10%
• 输入频率范围：47Hz 至 63Hz
• 冲击电流：150A
• 功耗（最大）：700VA ／ 900VA ／ 800VA
输出规格
• 额定输出电压：CH1 32.000V ／ CH2 32.000V ／ CH3 6.000V（3TR）、18.000V（2QU）／ CH4 18.000V（2QU）
• 额定输出电流：CH1 3.000A ／ CH2 3.000A ／ CH3 5.000A（3TR）、2.500A（2QU）／ CH4 2.500A（2QU）
• 恒压最大电压设定：CH1/CH2 33.600V · CH3 6.300V（3TR）或 18.900V（2QU）· CH4 18.900V（2QU）
• 电压设定分辨率：1mV
• 电压设定精度：±（0.03% 设定 + 5mV）（环境温度 23℃±5℃）
• 输入线性调整率：CH1/CH2 各 3mV · CH3/CH4 各 1mV
• 负载调整率：CH1/CH2 4mV（3DU/3TR）或 2mV（2QU）· CH3 5mV（3TR）或 3mV（2QU）· CH4 3mV（2QU）
• 瞬态响应：50μs（负载电流由额定 10% 变为 100% 时，输出恢复到额定值 ±(0.05% + 10mV) 所需时间）
• 纹波噪声（rms）：恒压 500μV（测量带宽 5Hz 至 1MHz）
• 指令延迟：80ms
• 上升时间（额定负载）：10ms ±30%（输出电压由额定 10% 升至 90% 的时间）
• 下降时间（无负载）：CH1/CH2 350ms ±30% · CH3 220ms（3TR）或 240ms（2QU）· CH4 240ms（2QU）
• 恒流最大电流设定：CH1/CH2 3.150A（3DU/3TR）或 2.100A（2QU）· CH3 5.250A（3TR）或 2.625A（2QU）· CH4 2.625A（2QU）
• 电流设定分辨率：0.1mA
• 电流设定精度：±（0.3% 设定 + 0.1% 额定）
• 电流负载调整率：5mA
• 电流纹波噪声（rms）：CH1/CH2 1mA · CH3 2mA（3TR）或 1mA（2QU）· CH4 1mA（2QU）
• 温度系数（TYP）：恒压 100 ppm/℃ · 恒流 200 ppm/℃
显示功能
• 电压表：最大显示 99.999（固定小数点），显示精度 ±（0.1% 读数 + 10mV）
• 电流表：最大显示 9.999（固定小数点），显示精度 ±（0.2% 读数 + 5mA）
• 操作显示：OUTPUT ON/OFF 以绿色 ON / 关闭 OFF 显示；设定开/关延迟时显示 DELAY SET，执行中 DELAY 闪烁；CV 显示绿色、CC 显示红色；保护动作显示 ALARM（红）；记忆使用时显示 PRESET A/B/C；键锁显示 LOCK；跟踪运行时显示 TRACKING 1 / TRACKING 2；远程控制显示 REMOTE
• LAN 状态指示：无故障点亮绿色、故障点亮红色、待机闪烁红色、WEB 识别闪烁绿色
保护功能
• 过压保护 OVP：动作时关闭输出、显示 OVP 与 ALARM（红）；可选范围为额定输出电压的 10% 至 110%，设定精度 ±（1% 额定），分辨率 1mV
• 过流保护 OCP：动作时关闭输出、显示 OCP 与 ALARM（红）；可选范围为额定输出电流的 10% 至 110%，设定精度 ±（1% 额定），分辨率 0.1mA
• 过温保护 OHP：动作时关闭输出、显示 OHP 与 ALARM（红）
信号输出与控制功能

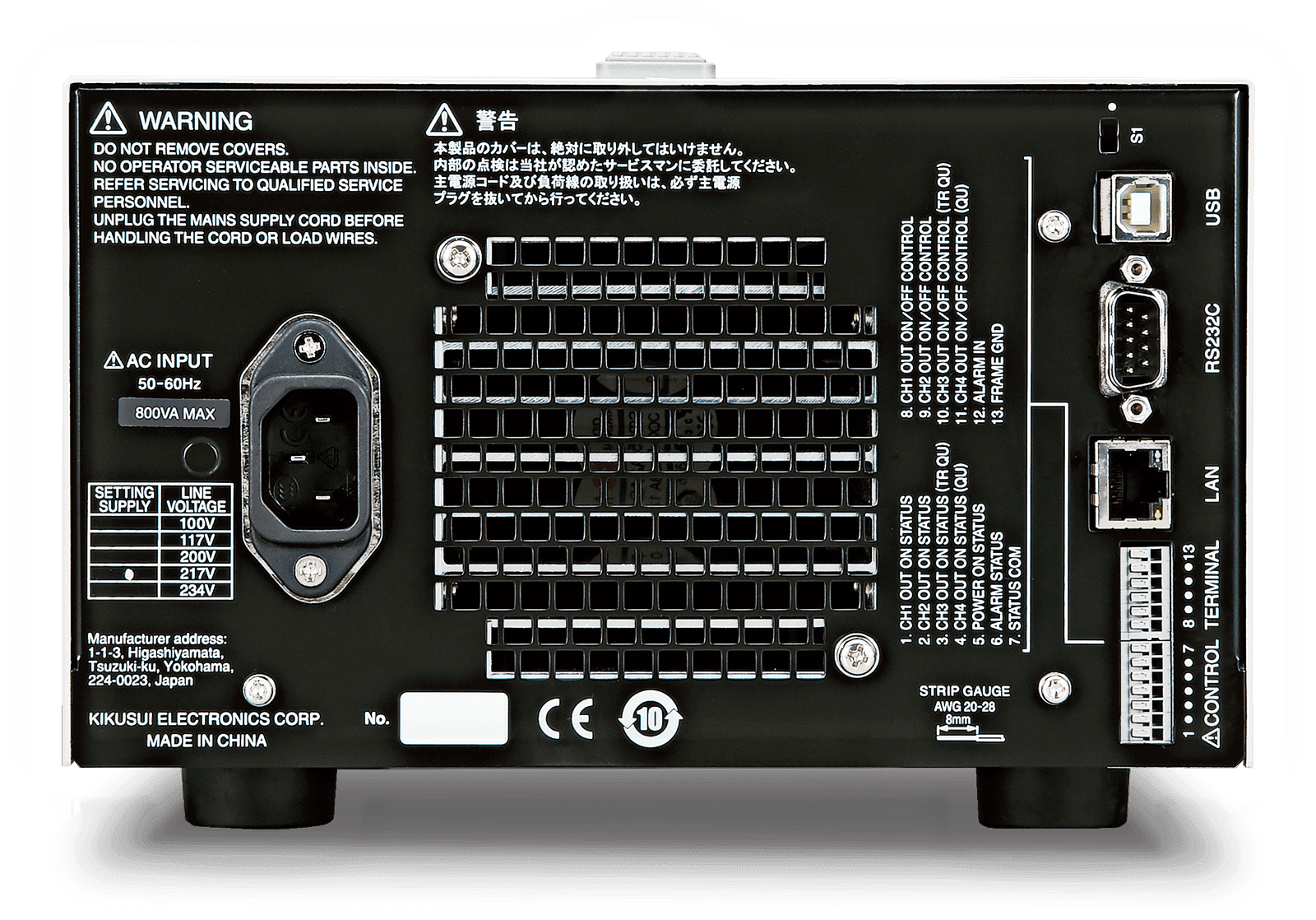

• 状态信号输出：OUTPUT ON（输出开启）、ALARM STATUS（OVP/OCP/OHP 报警动作时）、POWER ON（电源开启）
• 外部输出通断控制：逻辑可选；负逻辑为低电平（0V 至 0.5V）或短路接通、高电平（4.5V 或 5V）或开路断开；正逻辑相反
• 感测（远端感测）：单线 0.6V（输出端子按额定电压控制）
通道间并联与串联运行
• 并联适用通道：主机 CH2、从机 CH1
• 并联恒压：工作范围 0V 至 32V，可选范围 0V 至 33.6V，设定精度 0.3% 设定 + 0.1% 额定，分辨率 1mV
• 并联恒流：工作范围 0A 至 6A（3DU/3TR）或 0A 至 4A（2QU），可选范围 0A 至 6.3A 或 0A 至 4.2A，设定精度 0.4% 设定 + 0.1% 额定，分辨率 0.2mA
• 串联恒压：工作范围 0V 至 64V，可选范围 0V 至 67.2V，设定精度 0.3% 设定 + 0.1% 额定，分辨率 2mV
• 串联恒流：工作范围 0A 至 3A（3DU/3TR）或 0A 至 2A（2QU），可选范围 0A 至 3.15A 或 0A 至 2.1A，设定精度 0.4% 设定 + 0.1% 额定，分辨率 0.1mA
其他功能
• 输出开/关延迟：适用全通道；可选范围 0.0s 至 99.9s，分辨率 0.1s，设定精度 ±50ms
• 记忆：可保存 3 组电压、电流、OVP、OCP 与输出开/关延迟设定的组合
• 键锁：Loc1 锁定除 OUTPUT 与记忆 A/B/C 键外的全部按键；Loc2 锁定除 OUTPUT 外的全部按键；Loc3 锁定全部按键与旋钮
• 跟踪：适用全通道；跟踪功能 1 按绝对值变化（可在基准通道输出范围内变动），跟踪功能 2 按百分比变化（以跟踪开始时输出为基准）；设定精度 CV 为额定的 0.4% + 40mV、CC 为额定的 0.7% + 10mA
通信接口
• 软件协议：IEEE Std 488.2-1992；命令语言符合 SCPI Specification 1990.0
• RS232C：符合 EIA232D，D-sub 9 针端子台（公头）；波特率 1200、2400、4800、9600、19200、38400、57600、115200 bps；数据位 8 位、停止位 1 位、无校验、无流控
• USB：标准 Type B 插座，符合 USB 2.0，数据速率 12 Mbps（Full Speed）；符合 USBTMC-USB488 设备类规范
• LAN：IEEE 802.3 100Base-TX/10Base-T 以太网，IPv4，RJ-45 端子台；符合 LXI Device Specification 2016、LXI HiSLIP 扩展功能 Rev. 1.0、LXI VXI-11 扩展功能 Rev. 1.0
• 通信协议：VXI-11、HiSLIP、SCPI-RAW、SCPI-Telnet
一般规格与环境
• 质量（仅主机）：约 13kg
• 尺寸：214W × 124（最大 155）H × 400（最大 435）D mm
• 工作环境：温度 0℃ 至 40℃、湿度 20%rh 至 85%rh（无凝露）
• 存放环境：温度 −25℃ 至 70℃、湿度 90%rh 以下（无凝露）
• 安装场所：室内使用，海拔 2000m 以下，过电压类别 II
• 隔离电压：通道间 ±70Vdc；输出与机壳间 ±70Vdc
• 耐压：一次侧与机壳间 1500Vac 1 分钟无异常；一次侧与二次侧间 2600Vac 1 分钟无异常；二次侧与机壳间 1500Vdc 1 分钟无异常
• 绝缘电阻：一次侧与机壳间 500Vdc、30MΩ 以上
• 冷却方式：风扇电机强制风冷
• 接地极性：可负接地或正接地
• 安全与 EMC：符合低电压指令 2014/35/EU、EN 61010-1（Class I、污染度 2）；EMC 指令 2014/30/EU、EN 61326-1、EN 55011（Class A、Group 1）、EN 61000-3-2、EN 61000-3-3
• 随机附件：电源线 1 根（随机型出货地不同）、输出端子罩 1 套、CD-ROM 1 张、装箱单 1 份、安全须知 1 份
指标适用条件
设定精度适用于环境温度 23℃±5℃；纹波噪声测量频率带宽为 5Hz 至 1MHz；瞬态响应为负载电流由额定 10% 变为 100% 时输出恢复到额定值 ±(0.05% + 10mV) 所需时间，测量点在感测点。
以上规格取自菊水（KIKUSUI）官网该产品详情页；未标注口径的为厂家公布值。
型号与选件
• PMX32-3DU：双通道输出 · CH1/CH2 各 32V / 3A
• PMX32-3TR：三通道输出 · CH1/CH2 各 32V / 3A、CH3 6V / 5A
• PMX32-2QU：四通道输出 · CH1/CH2 各 32V / 2A、CH3/CH4 各 18V / 2.5A
• 机架安装适配器 KRA150 / KRA3：—
• GPIB 转换器 PIA5100：—
资源下载
以上规格取自菊水（KIKUSUI）官网 PMX-Multi 系列产品详情页。
菊水电子工业株式会社 · onetest 仪器资源库
