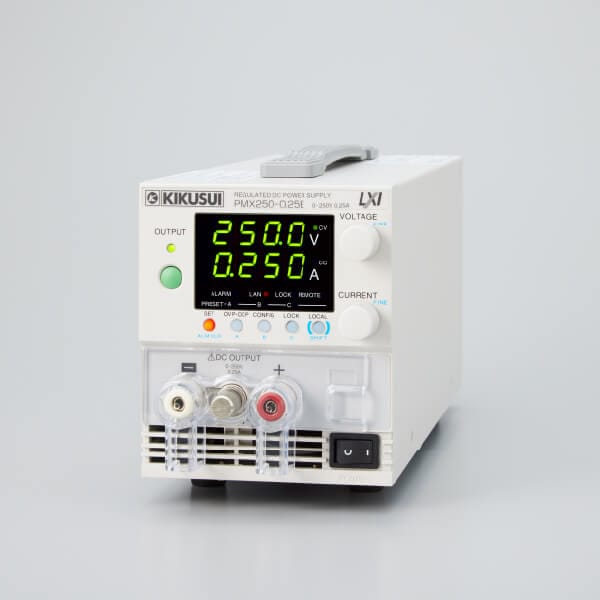

PMX-E系列 紧凑型直流电源
18V至500V · 35W至105W · 串联降压低噪声 · 标配LAN/USB/RS-232C · 内置记忆序列
产品简介
PMX-E 是菊水（KIKUSUI）基于「串联降压（Dropper）× 通信接口」设计理念的紧凑型低噪声直流电源系列，共 9 个机型、输出功率 35W 至 105W、输出电压覆盖 18V、35V、70V、110V、250V、350V、500V 七档。系列提供恒压（CV）与恒流（CC）运行，具备串联降压方式特有的低噪声性能，并标配系统集成所需的 LAN、USB、RS-232C 通信接口——经 LAN 可用 PC、智能手机或平板浏览器控制与监视。全系列为台式人体工学设计，前面板配输出端子，便于连接负载线束。相对前代 PMX-A，系列新增内置记忆序列、输出关闭定时器、输出通断延时等功能，并把 SCPI 通信过程中的抖动大幅降低（以 OUTPut 命令为例，PMX-A 约 100ms、PMX-E 约 2ms，参考值）。
官方定位：面向研发、品控与产线台面的紧凑型高性能直流电源，在保持串联降压方式低噪声特性的同时提供完整的通信与外部控制能力，兼顾手动调试与自动化系统集成。
核心参数
• 输出功率：36W／90W／35W／105W／70W／66W／62.5W／70W／50W（9 个机型，合计 35W 至 105W）
• 输出电压量程：18V／35V／70V／110V／250V／350V／500V
• 输出电流量程：0.1A 至 5A（PMX18-5E 最大 5A；PMX500-0.1E 最小 0.1A）
• 电路方式：串联降压（Series-dropper）方式
• 电压设定精度：±(设定值的 0.2% + 额定值的 0.1%)；设定分辨率 1mV／2mV／10mV
• 电流设定精度：±(设定值的 0.3% + 额定值的 0.1%)；设定分辨率 0.1mA
• 纹波噪声（rms）：CV 0.5mV 至 10mV · CC 1mA 至 2mA（随电压量程递增）
• 温度系数（TYP）：恒压 100 ppm/℃ · 恒流 200 ppm/℃
• 瞬态响应：50μs／100μs（按机型）

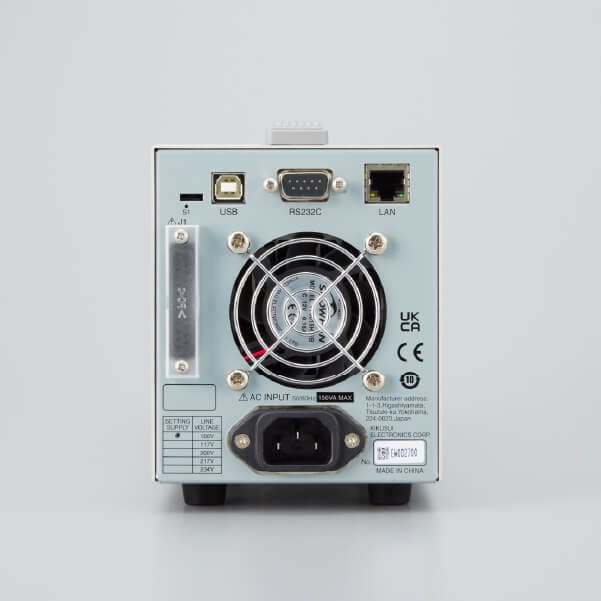

• 通信接口：LAN（可用浏览器控制）、USB、RS-232C 标配
• 远端感测：最大补偿电压 0.6V（单向）；仅 18V 与 35V 机型配备
• 输入电源：100VAC、50Hz/60Hz、单相（117／200／217／234VAC 可作为工厂选件）；输入功率 150VA 至 310VA
• 参考价格：72,000 円 至 87,000 円（官网标价范围）
功能特性
• 串联降压低噪声：提供串联降压方式特有的低噪声输出性能，纹波噪声低至 CV 0.5mV(rms)
• 标配通信接口：LAN、USB、RS-232C 标配；经 LAN 可用 PC、智能手机或平板浏览器控制与监视，满足系统集成需求
• 内置记忆序列：无需 PC 即可组合最多 3 个波形并执行，便于现场复现测试序列
• 输出关闭定时器：可按电压上限/下限、电流上限/下限或时间条件自动关闭输出
• 输出通断延时功能：设定 OUTPUT 键动作与实际输出通断之间的延时，按负载特性做时序控制
• 软启动与软停止：输出上升/下降等过程可做软启动软停止控制
• Bleeder 电路选择：配备输出关闭定时器与 Bleeder 电路选择功能
• 看门狗与外部控制：Watchdog 与外部控制（Ext Ctrl）功能可检测异常
• 通信速度提升：降低 SCPI 通信控制过程中的抖动：以 OUTPut 命令为例，PMX-A 约 100ms、PMX-E 约 2ms（参考值）
• 模拟外部控制与输出监视：具备模拟外部控制与输出监视能力，适配多种系统集成方式

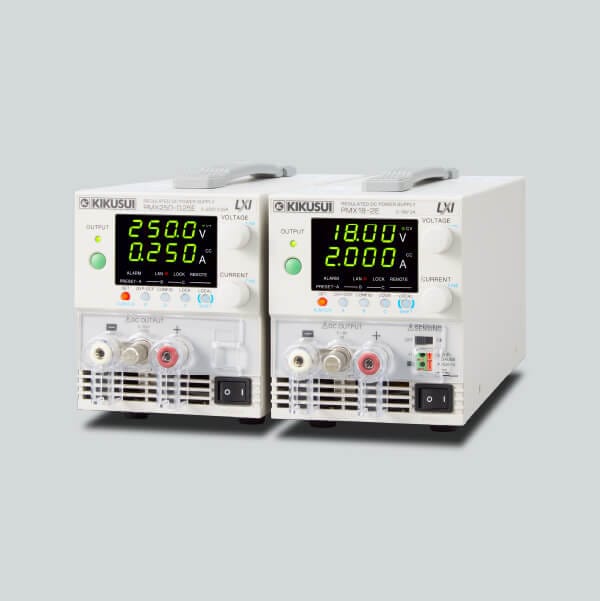

• 前面板输出端子：全系列配备前面板输出端子，便于台式使用与连接负载线束
• 多重保护功能：配备多重保护功能与内存功能，通用性高
• 远端感测（18V／35V）：18V 与 35V 机型配备远端感测，减小负载线缆电阻造成的电压降
资源下载
• PMX-E系列 紧凑型直流电源 的全部技术指标已单独整理，详见 PMX-E系列 紧凑型直流电源 详细指标页。
以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
菊水电子工业株式会社 · onetest 仪器资源库
菊水 KIKUSUI
PMX-E系列 紧凑型直流电源 详细指标
18V至500V · 35W至105W · 串联降压低噪声 · 标配LAN/USB/RS-232C · 内置记忆序列
详细指标
以下为 PMX-E 系列 9 个机型的输入、输出、电压/电流设定与一般规格，取自菊水官网该产品详情页。机型命名规则：PMX＋电压＋电流＋E，如 PMX18-5E 表示 18V 量程／5A。
机型与输出额定
• PMX18-2E：输出 18.00V／2.000A／36W；输入功率 150VA；浪涌电流 50A
• PMX18-5E：输出 18.00V／5.000A／90W；输入功率 310VA；浪涌电流 60A
• PMX35-1E：输出 35.00V／1.000A／35W；输入功率 150VA；浪涌电流 45A
• PMX35-3E：输出 35.00V／3.000A／105W；输入功率 310VA；浪涌电流 60A
• PMX70-1E：输出 70.00V／1.000A／70W；输入功率 230VA；浪涌电流 65A
• PMX110-0.6E：输出 110.0V／0.600A／66W；输入功率 210VA；浪涌电流 55A
• PMX250-0.25E：输出 250.0V／0.250A／62.5W；输入功率 210VA；浪涌电流 40A
• PMX350-0.2E：输出 350.0V／0.200A／70W；输入功率 230VA；浪涌电流 55A
• PMX500-0.1E：输出 500.0V／0.100A／50W；输入功率 170VA；浪涌电流 40A
电压特性
• 电压设定范围：0V至18.90V／0V至36.75V／0V至73.50V／0V至115.5V／0V至262.5V／0V至367.5V／0V至525.0V（按量程）
• 设定分辨率：1mV（18V 机型）／2mV（70V 机型）／10mV（110V 及以上机型）
• 设定精度：±(设定值的 0.2% + 额定值的 0.1%)
• 电源变动：±1mV 至 ±30mV（按量程递增；100Vac 至 90Vac 或 100Vac 至 110Vac、固定负载）
• 负载变动：±2mV 至 ±30mV（按量程递增）
• 瞬态响应：50μs／100μs（按机型）
• 纹波噪声（rms）：0.5mV／1mV／2mV／3mV／5mV／10mV（按量程递增）
• 上升时间（额定负载）：≤120ms（多数机型）／≤150ms（70V 与 350V 机型）
• 下降时间（额定负载）：≤50ms（多数机型）／≤80ms（350V 机型）
• 最大远端感测补偿电压：0.6V（单向）；仅 18V 与 35V 机型
• 温度系数（TYP）：100 ppm/℃
电流特性
• 电流设定范围：0A至2.10A（18-2E）／0A至5.25A（18-5E）／0A至1.05A（35-1E）／0A至3.15A（35-3E）／0A至1.050A（70-1E）／0A至0.630A（110-0.6E）／0A至0.262A（250-0.25E）／0A至0.210A（350-0.2E）／0A至0.105A（500-0.1E）
• 设定分辨率：0.1mA（用 SHIFT 键与旋钮配合或通信命令可设到最低位的 1/10）
• 设定精度：±(设定值的 0.3% + 额定值的 0.1%)
• 电源变动：±1mA 至 ±5mA（按机型）
• 负载变动：±3mA 至 ±5mA（按机型）
• 纹波噪声（rms）：1mA／2mA（按机型）
• 温度系数（TYP）：200 ppm/℃
输入规格
• 额定输入：100VAC、50Hz/60Hz、单相（117／200／217／234VAC 可作为工厂选件）
• 输入电压范围：±10%
• 输入频率范围：47Hz 至 63Hz
• 输入功率：150VA（18-2E／35-1E）／310VA（18-5E／35-3E）／230VA（70-1E／350-0.2E）／210VA（110-0.6E／250-0.25E）／170VA（500-0.1E）
• 浪涌电流（MAX）：40A 至 65A（按机型）
接口与功能
• 标配通信接口：LAN、USB、RS-232C；经 LAN 可用 PC、智能手机或平板浏览器控制与监视
• 内置记忆序列：无需 PC 即可组合最多 3 个波形
• 输出关闭定时器：按电压上限/下限、电流上限/下限或时间条件关闭输出
• 输出通断延时：设定 OUTPUT 键动作与实际输出通断之间的延时
• 软启动与软停止：输出过程可做软启动软停止控制
• Bleeder 电路：配备 Bleeder 电路选择功能
• 看门狗与外部控制：Watchdog 与 Ext Ctrl 功能可检测异常
• 通信抖动：SCPI 通信控制过程抖动降低：以 OUTPut 命令为例 PMX-A 约 100ms、PMX-E 约 2ms（参考值）
• 输出端子：前面板配备输出端子
• 模拟外部控制与监视：具备模拟外部控制与输出监视功能
型号与选件
• PMX18-2E／PMX18-5E：18V 量程，0A至2A／5A，36W／90W；配远端感测
• PMX35-1E／PMX35-3E：35V 量程，0A至1A／3A，35W／105W；配远端感测
• PMX70-1E：70V 量程，0A至1A，70W
• PMX110-0.6E：110V 量程，0A至0.6A，66W
• PMX250-0.25E：250V 量程，0A至0.25A，62.5W
• PMX350-0.2E：350V 量程，0A至0.2A，70W
• PMX500-0.1E：500V 量程，0A至0.1A，50W
• 端子单元 TU01-PMX：输出端子转换单元
• 输入电压工厂选件：117／200／217／234VAC（下单时指定）
• IVI-COM 多环境驱动程序：PMX-E 系列配套驱动
