    菊水 KIKUSUI
    PLZ-5WH2系列 紧凑型高压直流电子负载
    10V至1000V · 1kW至20kW 五档功率 · 最大斜率20A/μs · 并联扩展至100kW
    产品简介
    PLZ-5WH2 是菊水（KIKUSUI）面向大容量电源与大容量蓄电池评价的高压直流电子负载系列，兼顾可靠性、多功能与大功率设计。系列提供五档功率阵容，从 1kW 台式机型到单机可吸收 20kW 的高功率机型，可按被测物功率直接选型。
    官方定位：面向大容量电源与大容量蓄电池评价的高压直流电子负载，以 10V至1000V 宽工作电压、最高 20kW 单机功率与 20A/μs 高速斜率为核心，配合 ARB 任意 I-V 特性实现高拟真负载仿真。
    核心参数
    • 工作电压范围：10V至1000V（吸收电流的最低工作电压 1.5V）
    • 功率档位：1kW / 2kW / 4kW / 12kW / 20kW 五档
    • 最大斜率：20A/μs（PLZ20005WH2）
    • 并联扩展：最多 5 台并联，最大 100kW / 2000A（支持不同型号混并）
    • 工作模式：CC / CR / CV / CP / ARB 任意 I-V 特性，共 5 种
    • ARB 特性点数：3 至 100 点，点间自动线性插值
    • 远端感测额定电压：1000V
    • 通信接口：LAN（LXI）/ USB / RS232C 标配；GPIB 为选件
    • 数据记录：内部存储测量值并以表格/曲线显示，可存 CSV 至 U 盘
    • 电压监视输出：0V至10V（实测电压的 1/100），前面板 BNC
    产品功能与优势
    宽范围工作电压与高速电流控制
    • 工作电压覆盖 10V至1000V，吸收电流所需的最低工作电压为 1.5V，高低压场景一台覆盖
    • 电流控制电路为高速设计，最大斜率 20A/μs（PLZ20005WH2），满足电源评价中关键的高速瞬态响应测试
    • 电流设定分辨率高，可进行精确的电流测量
    ARB 任意 I-V 特性模式
    • 通过登记多组 I-V 特性点（电压与电流值成对）来设定任意负载特性，可登记 3 至 100 点，点间自动线性插值
    • 最小电压 0.00V、最小电流 0.00A 与最大电压 1010.00V 为固定点
    • 适用于 LED 驱动电源等具有非线性特性被测物的负载仿真
    并联扩展与同步运行

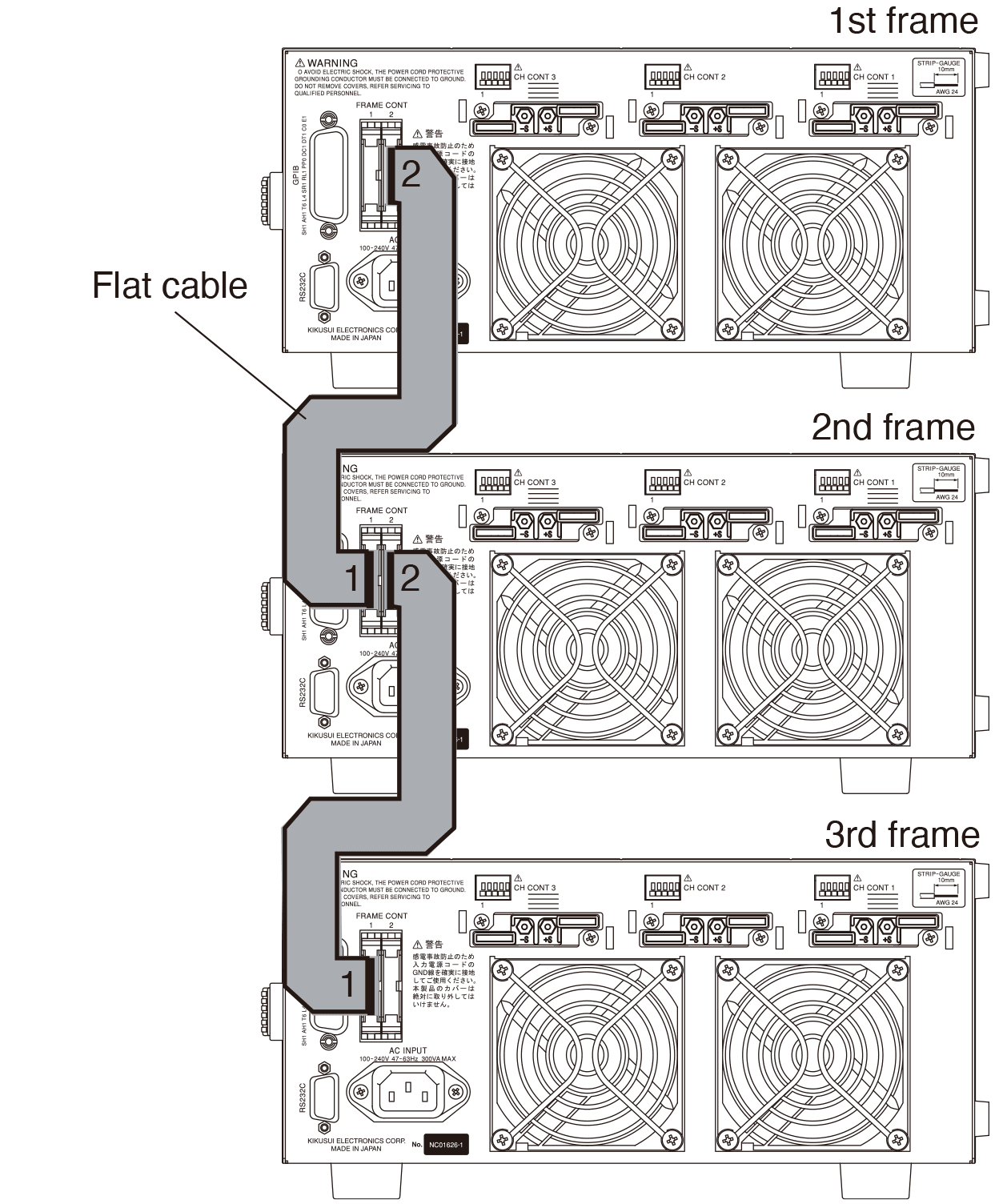

    • 仅需一根并联运行电缆即可并联（1kW/2kW/4kW 机型需选配，12kW/20kW 机型标配），最多 5 台，最大 100kW / 2000A
    • 支持不同型号混并，并联时由主机的面板统一控制整机系统并监视全部数据

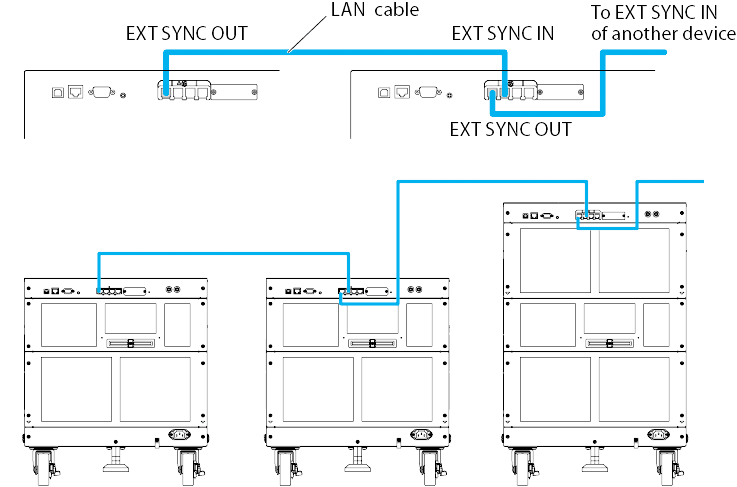

    • 同步功能：多台设备的负载通断同步、测量同步、序列启动与恢复时间同步
    截止（Cutoff）与负载通断设定
    • 除标准负载通断操作外，还支持上电即负载接通、显示负载接通累计时间、到时自动断开、由继电器等外部信号控制通断
    • 截止功能可在负载接通后按已到达的时间、电压跌落、积分电流或积分功率触发断开；多个条件可同时选择，最先满足者生效
    脉冲、正弦与序列功能
    • 脉冲功能：两组设定反复交替，适用于大容量电源与电池的瞬态响应特性测试；工作在 CC 与 CR 模式，频率设定范围 1.0Hz至10.0kHz
    • 正弦功能：电流按正弦变化，适用于大容量电源与电池的叠加纹波测试；工作在 CC 模式，频率设定范围 1Hz至1kHz（另支持 2kHz/5kHz/10kHz）
    • 序列功能：由程序与步组成，逐步执行；步执行时间 50μs至1000h，程序循环次数 1至100000 次或无限重复
    • TALink（Transient Acquire Link）触发可与序列步同步记录数据，记录结果经通信读取或存为 CSV 至 U 盘
    数据记录与积分数据
    • 测量记录条件可设：触发源（Immediate / BUS / DIGITAL2 / MSync / TALink / Load Off）、记录次数 1至65536 次、延迟 0μs至100s、间隔时间 10μs至3600s、感测孔径 10μs至1s
    • 积分数据可记录累计时间、积分电流与积分功率；积分门可由负载通断或程序运行同步启停，也可手动控制
    • 测量数据可以 CSV 格式存至 U 盘
    保护与报警
    • 报警分两级：报警 1（高紧急度）含过压检测 OVP、反接检测、前面板 DC INPUT 端子过温/过流检测、报警输入检测、并联异常检测，触发即负载断开
    • 报警 2（低紧急度）含过流保护 OCP（CR/CV/CP）、过功率保护 OPP（CC/CR/CV/ARB）、欠压保护 UVP（CC/CR/CP/ARB）、看门狗保护 WDP
    • 当电压降至 UVP 设定值以下时，可限制电流（UVPL）或断开负载（UVPT）
    前面板与外部控制
    • 彩色 LCD 显示，可视性与操作性俱佳；前面板 USB 口可接 101 键 / 104 键键盘直接输入数字与字符
    • 前面板 BNC 提供电流监视输出与电压监视输出（0V至10V，实测电压的 1/100）
    • 外部控制端子与负载输入端子之间为 1000V 加强绝缘；支持负载通断控制、外部电压控制与状态/报警输出
    • 内置 Web 服务器，可用 PC、智能手机或平板的浏览器访问以进行控制与监视；符合 LXI 规范
    型号、选件与参考价
    • PLZ1005WH2：10V至1000V · 20A · 1000W
    • PLZ2005WH2：10V至1000V · 40A · 2000W
    • PLZ4005WH2：10V至1000V · 80A · 4000W
    • PLZ12005WH2：10V至1000V · 240A · 12000W
    • PLZ20005WH2：10V至1000V · 400A · 20000W
    • 选件 PIA5100：GPIB 转换器
    • 选件 PC01-PLZ-5W / PC02-PLZ-5W：并联运行信号电缆套件
    • 选件 HV14-2P3M-M5M5 / HV22-2P3M-M12M8：高压负载电缆
    • 选件 WAVY 系列：电源与电子负载用序列创建及控制软件
    • 选件 KRB150-TOS / KRB3-TOS / KRB400-PCR-LE / KRB9 / KRB600 / KRB13：机架安装支架（按机型选用）
    该系列官网未公布价格，以官方实时报价为准。
    典型应用场景

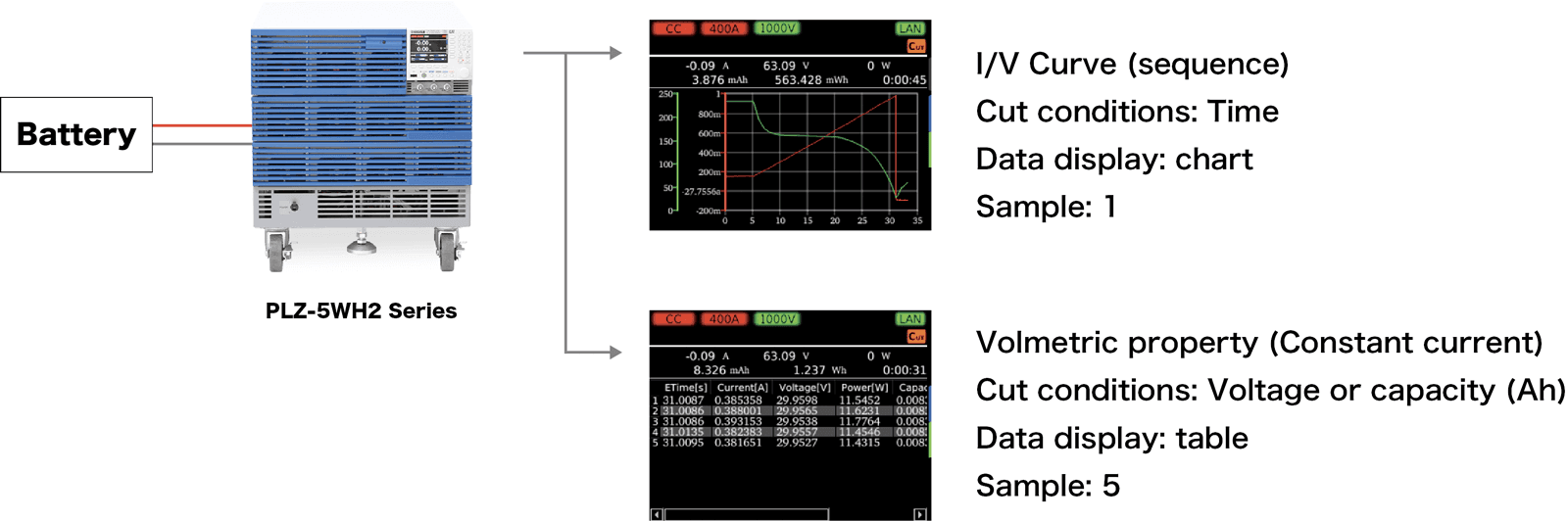

    • 蓄电池放电测试：无需 PC 即可完成放电测试与结果保存，数据可以 CSV 格式存入 U 盘

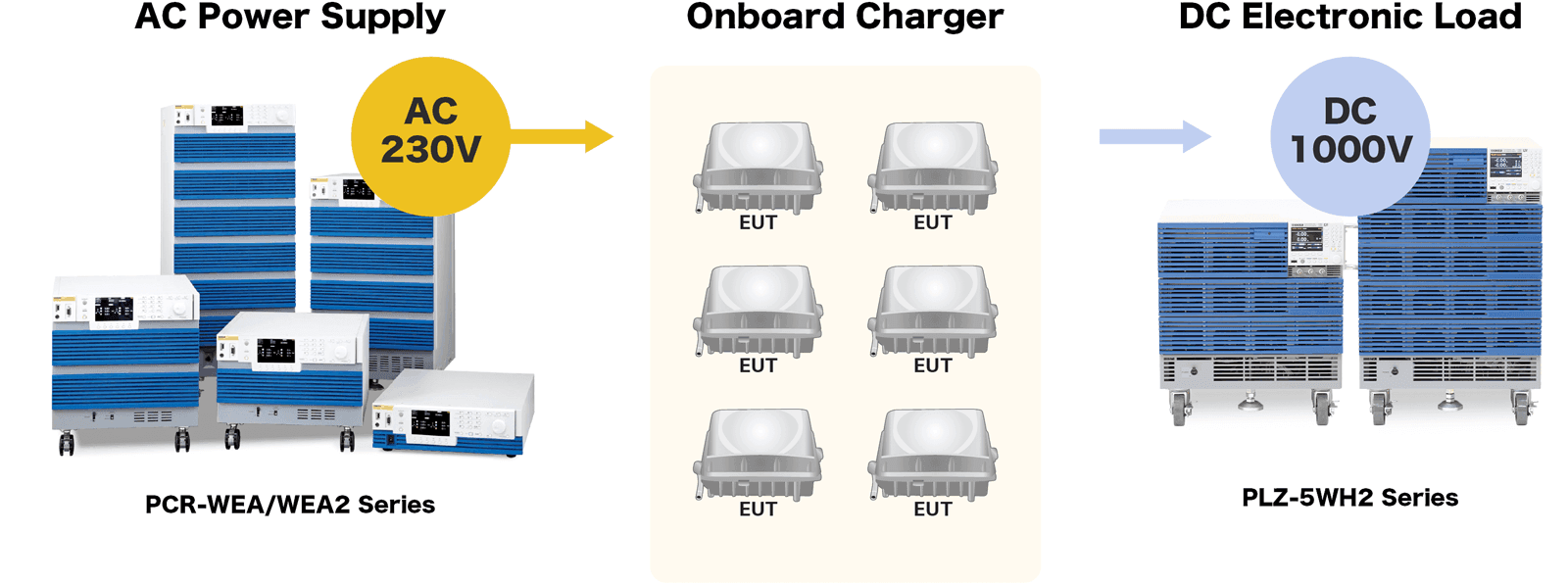

    • EV 充电机老化测试：对应 LV124 标准 L-02 寿命试验——高温耐久试验（Durability-Heat），由交流电源与电子负载设备组合实施

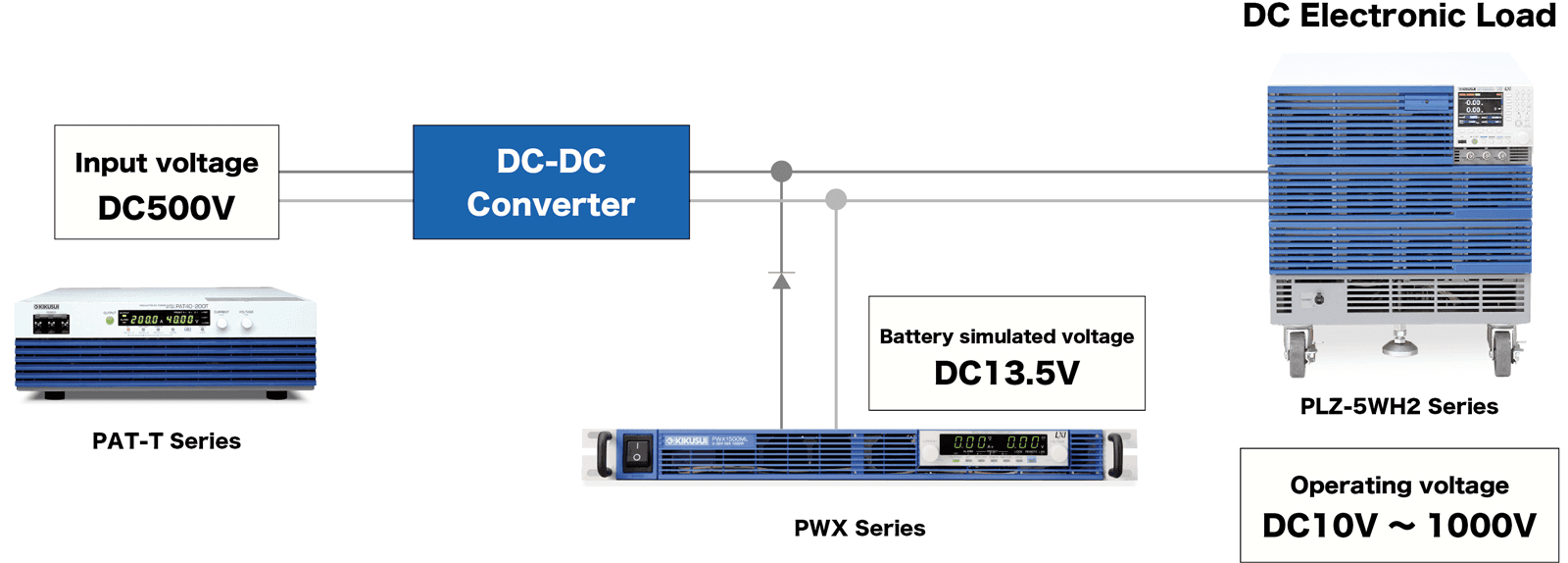

    • DC-DC 变换器评价：通过控制变换器输入（直流电源）与输出（直流电子负载）完成车用电装件关键的性能试验，电源与负载可同时启动以进行变动试验与效率试验
    资源下载
    • PLZ-5WH2系列 紧凑型高压直流电子负载 的全部技术指标已单独整理，详见本页「详细指标」标签页。
    以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    菊水电子工业株式会社 · onetest 仪器资源库





    菊水 KIKUSUI
    PLZ-5WH2系列 紧凑型高压直流电子负载 详细指标
    10V至1000V · 1kW至20kW 五档功率 · 最大斜率20A/μs · 并联扩展至100kW
    详细指标
    以下为该系列各型号的额定值、恒流（CC）、恒压（CV）、恒阻（CR）与恒功率（CP）模式设定范围与分辨率，取自菊水官网该产品详情页「Specifications」表。
    额定值
    • PLZ1005WH2：工作电压 10V至1000V · 电流 20A · 功率 1000W · 功耗 70VAmax
    • PLZ2005WH2：工作电压 10V至1000V · 电流 40A · 功率 2000W · 功耗 90VAmax
    • PLZ4005WH2：工作电压 10V至1000V · 电流 80A · 功率 4000W · 功耗 150VAmax
    • PLZ12005WH2：工作电压 10V至1000V · 电流 240A · 功率 12000W · 功耗 360VAmax
    • PLZ20005WH2：工作电压 10V至1000V · 电流 400A · 功率 20000W · 功耗 590VAmax
    恒流（CC）模式
    • PLZ1005WH2：工作范围 0A至20A · 设定范围 0A至20.2000A · 分辨率 0.0005A
    • PLZ2005WH2：工作范围 0A至40A · 设定范围 0A至40.400A · 分辨率 0.001A
    • PLZ4005WH2：工作范围 0A至80A · 设定范围 0A至80.800A · 分辨率 0.002A
    • PLZ12005WH2：工作范围 0A至240A · 设定范围 0A至242.40A · 分辨率 0.005A
    • PLZ20005WH2：工作范围 0A至400A · 设定范围 0A至404A · 分辨率 0.01A
    恒压（CV）模式
    • 工作范围：10V至1000V（全型号相同）
    • 设定范围：0V至1010.00V
    • 分辨率：0.02V
    恒阻（CR）模式（Range H / Range L）
    • PLZ1005WH2：工作范围 500mS至0S / 5mS至0S · 设定范围 505.00mS至0.00S / 5.05000mS至0.00000S
    • PLZ2005WH2：工作范围 1S至0S / 10mS至0S · 设定范围 1.01000S至0.00000S / 10.1000mS至0.0000S
    • PLZ4005WH2：工作范围 2S至0S / 20mS至0S · 设定范围 2.02000S至0.00000S / 20.2000mS至0.0000S
    • PLZ12005WH2：工作范围 6S至0S / 60mS至0S · 设定范围 6.0600S至0.0000S / 60.600mS至0.000S
    • PLZ20005WH2：工作范围 10S至0S / 100mS至0S · 设定范围 10.1000S至0.0000S / 101.000mS至0.000S
    恒功率（CP）模式
    • PLZ1005WH2：工作范围 0W至1000W · 设定范围 0W至1010.00W · 分辨率 0.02W
    • PLZ2005WH2：工作范围 0W至2000W · 设定范围 0W至2020.00W · 分辨率 0.05W
    • PLZ4005WH2：工作范围 0W至4000W · 设定范围 0W至4040.0W · 分辨率 0.1W
    • PLZ12005WH2：工作范围 0W至12000W · 设定范围 0W至12.1200kW · 分辨率 0.0005kW（0.5W）
    • PLZ20005WH2：工作范围 0W至20000W · 设定范围 0W至20.2000kW
    外部控制端子（EXT CONT）信号
    • 5 / 6：ALARM CLEAR 报警清除输入 / ALARM IN 报警输入（IN）
    • 9：TRIG INPUT 触发输入；序列步设为 Wait(post)=Trig IN 且程序暂停时，由此恢复执行（IN）
    • 11 / 12 / 13：DIGITAL0 / DIGITAL1 输出，可用于序列控制；DIGITAL2 可切换输入输出（IN/OUT）
    • 14 / 15：ALARM1 输出（过压、反接、过温、报警输入、并联异常或外部报警输入时 ON）；ALARM2 输出（OCP/OPP/UVP/WDP 动作时 ON）
    • 16：LOAD ON STATUS 负载接通状态输出，负载接通期间 ON（OUT）
    • 18：LOAD ON/OFF CONT 负载通断控制输入，逻辑电平可切换（IN）
    • 20 / 21 / 22：EXT CONT ADD 外部电压控制输入（以加法方式控制 CC 模式负载设定）；EXT CONT MODE 控制 CC/CR/CP 模式负载值；EXT CONT CV 控制 CV 模式电压（IN）
    • 24：IMON 电流监视输出（OUT）
    指标适用条件
    恒阻模式下电导 [S] = 输入电流 [A] / 输入电压 [V] = 1 / 电阻 [Ω]。
    外部控制各端子与 DC INPUT 端子之间为 1000V 加强绝缘。
    以上规格取自菊水（KIKUSUI）官网该产品详情页 Specifications 表；未标注口径的为厂家公布值。
    型号与选件
    • PLZ1005WH2：10V至1000V · 20A · 1000W
    • PLZ2005WH2：10V至1000V · 40A · 2000W
    • PLZ4005WH2：10V至1000V · 80A · 4000W
    • PLZ12005WH2：10V至1000V · 240A · 12000W
    • PLZ20005WH2：10V至1000V · 400A · 20000W
    • 选件 PIA5100：GPIB 转换器
    • 选件 PC01-PLZ-5W / PC02-PLZ-5W：并联运行信号电缆套件
    • 选件 HV14-2P3M-M5M5 / HV22-2P3M-M12M8：高压负载电缆
    • 选件 WAVY 系列：电源与电子负载用序列创建及控制软件
    • 选件 KRB150-TOS / KRB3-TOS / KRB400-PCR-LE / KRB9 / KRB600 / KRB13：机架安装支架（按机型选用）
    资源下载
    以上规格取自菊水（KIKUSUI）官网 PLZ-5WH2 系列产品详情页 Specifications 表。
