    菊水 KIKUSUI
    PLZ-U系列 模块式多功能直流电子负载
    150V · 单模块75W/150W · 机框最多5模块 · 并联至750W
    产品简介
    PLZ-U 是菊水（KIKUSUI）的模块式多功能直流电子负载系统，由负载模块与机框组合构成。系统支持恒流、恒阻、恒压、恒流+恒压、恒阻+恒压共五种工作模式，内置三档量程配置，兼顾宽动态范围与高精度。
    官方定位：面向多通道与高精度直流负载测试的模块式电子负载系统，以五模式、三档量程的宽动态范围与 10μA/20μA 级最小设定分辨率为核心，通过模块并联在同一机框内灵活扩展容量。
    核心参数
    • 工作模式：CC / CR / CV / CC+CV / CR+CV 共 5 种
    • 电压量程：0V至150V（PLZ70UA 支持 0V 输入工作）
    • 单模块容量：PLZ70UA 15A/75W · PLZ150U 30A/150W
    • 并联容量：5 模块并联：PLZ70UA 75A/375W · PLZ150U 150A/750W
    • 最小设定分辨率：10μA（PLZ70UA）/ 20μA（PLZ150U）
    • 机框容量：PLZ-50F 最多装 5 个负载模块
    • 多机框控制：单机框可控制最多 4 个机框
    • 序列功能：最多 255 步，步执行时间 1ms至9999s，重复次数 0至9999（9999 为无限）
    • 开关功能频率：1Hz至20kHz，占空比 2%至98%（步进 0.1%）
    • 通信接口：GPIB 与 RS232C 标配
    产品功能与优势
    五种工作模式与三档量程

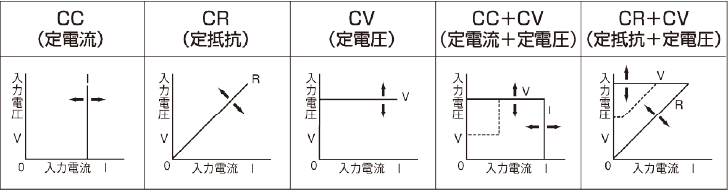

    • 支持恒流（CC）、恒阻（CR）、恒压（CV）、恒流+恒压（CC+CV）与恒阻+恒压（CR+CV）五种工作模式
    • 内置三档量程配置，同时获得宽动态范围与高精度；电压表、电流表、功率表各可显示最多五位
    • 测量显示分辨率：电压表 15.75V至150V 为 0.01V、0V至15.75V 为 0.001V；电流表 H 档 0.001A、M 档 0.0001A、L 档 0.01mA；功率表 100W 以下 0.01W、100W 以上 0.1W
    0V 输入与多通道并联
    • PLZ70UA 在输入工作电压为 0V 时仍可工作，适用于单节燃料电池测试，以及低功耗、低电压半导体器件的电源评价

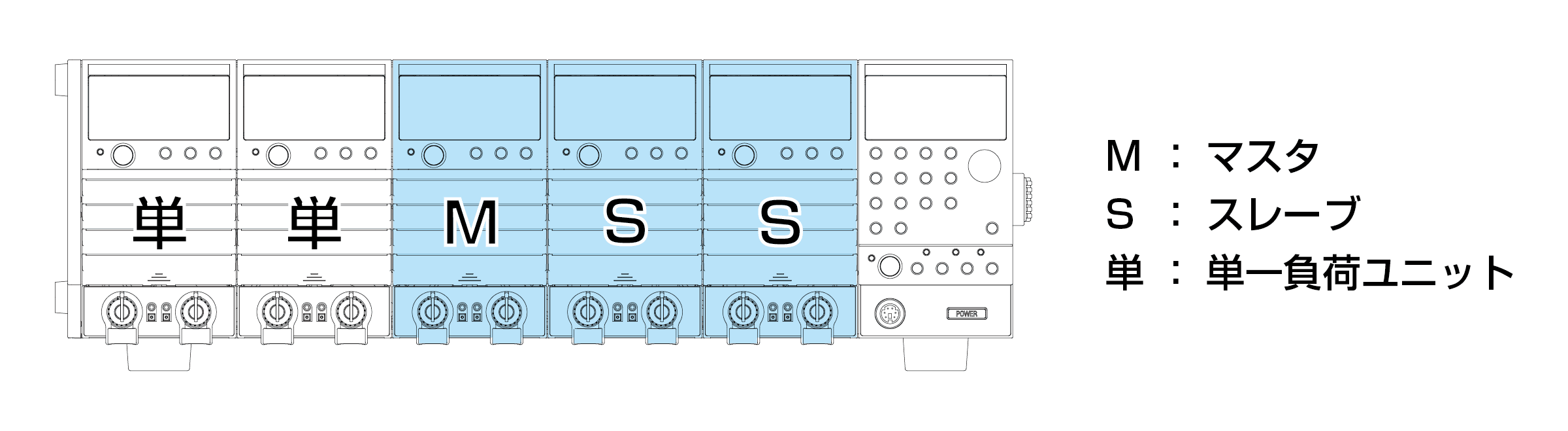

    • 同一机框内相邻的同型负载模块可并联运行；并联模块视为单一通道，其总电流与电阻（电导）值作为显示与设定值

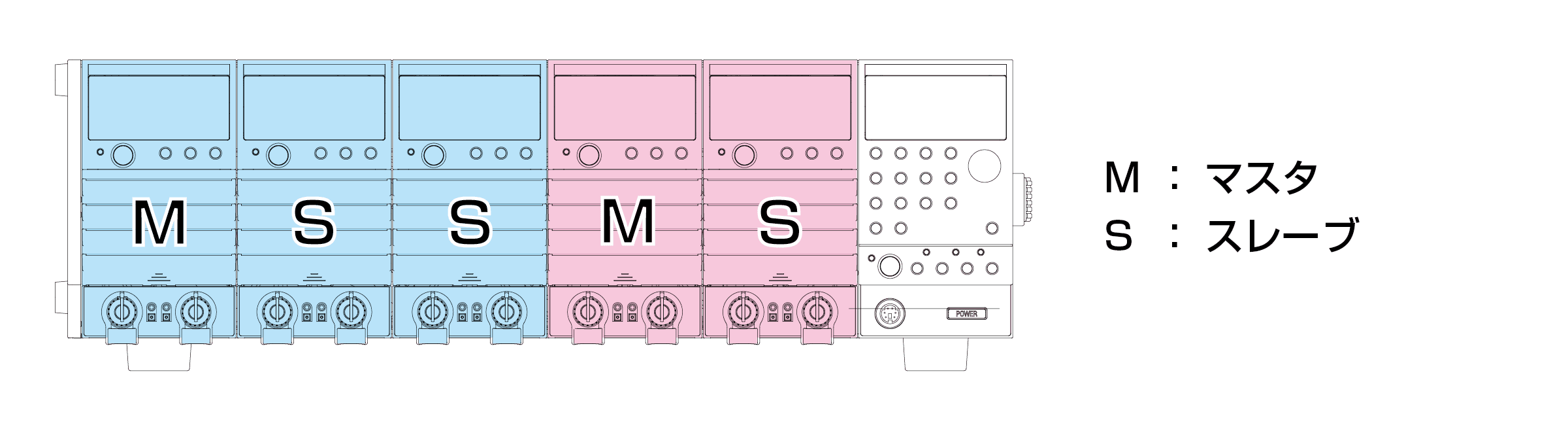

    • 并联模块与独立模块可在同一机框内共存；PLZ-50F 最多可装 5 个负载模块
    • 并联扩容示例：PLZ70UA 2 模块 30A/150W、3 模块 45A/225W、4 模块 60A/300W、5 模块 75A/375W；PLZ150U 对应为 60A/300W、90A/450W、120A/600W、150A/750W
    机框控制与通道同步
    • 连接两个及以上机框时，可由单个机框控制最多 4 个机框，实现全部通道的同步负载通断、ABC 预设记忆调用与设定记忆调用
    • 通道同步操作涵盖负载通断、ABC 预设记忆、设定记忆与序列的执行或停止
    • 负载通断方式丰富：单个通道操作、全部通道同时操作、延迟接通、上电自动接通、自动断开定时、外部信号控制，并可显示接通时长与断开时的电压值
    序列与开关功能

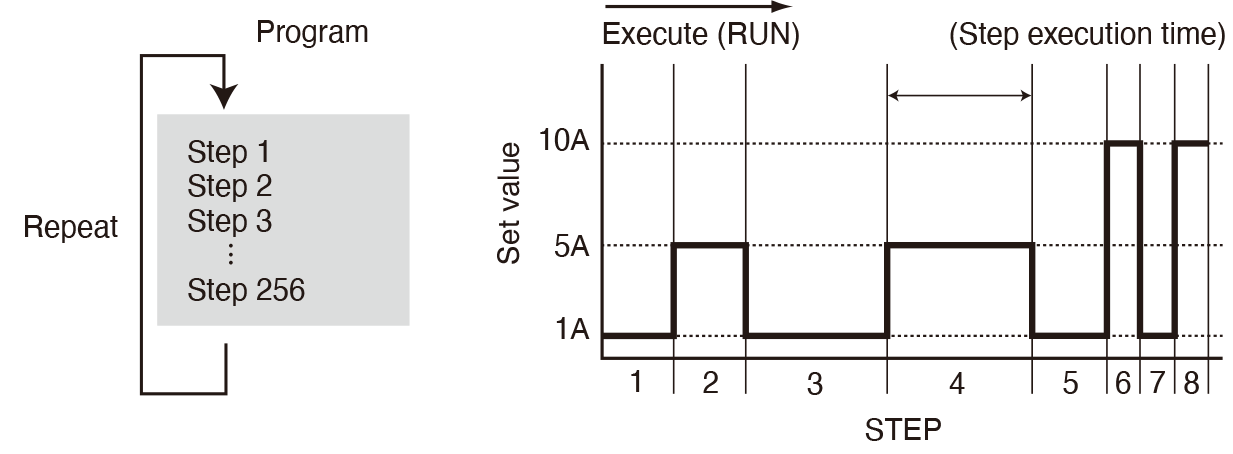

    • 序列功能在恒流或恒阻模式下自动逐步执行已存程序，每步可单独设定数值与执行时间；各通道可分别准备程序，掉电后由备份功能保留
    • 序列设定：模式 CC 或 CR、步执行时间 1ms至9999s（0 表示该步结束）、最大步数 255、重复次数 0至9999（9999 为无限重复）
    • 开关功能可在恒流与恒阻模式下运行，设定参数为开关电平、开关频率、占空比与斜率，运行中亦可变更；占空比 2%至98%（步进 0.1%），频率 1Hz至20kHz
    软启动、远端感测与保护
    • 软启动功能可在恒流模式下改变负载接通后的电流上升时间，可选 0.1、1、3、5、10、30、100、300ms，使测试更贴近真实负载条件
    • 远端感测功能补偿负载线压降，用于正确设定电阻与电压值并进行准确的电压与功率测量，尤其改善恒压与恒阻模式下的过渡特性
    • 保护功能含过流保护 OCP、过功率保护 OPP、过压保护 OVP、欠压保护 UVP、过温保护 OHP 与反接保护 RVP；OCP、OPP、UVP 可按通道单独设定
    操作性与外部控制
    • 设定所需的旋钮与按键全部集中在机框面板，可单手操作并逐通道查看测量电压电流值；旋钮采用转速感应编码器，操作直观
    • 键锁功能可锁定面板按键，防止设定值、记忆数据与序列等被更改
    • 外部控制通过机框连接器（FRAME CONT）与各通道连接器（CH CONT）实现，支持通道同步负载通断、ABC 预设记忆与设定记忆调用、负载状态输出与报警状态输出，以及外部电压基准控制、负载通断与输入电流监视输出
    • 标配 GPIB 与 RS232C 接口，符合 IEEE Std 488.2-1992、IEEE Std 488.1-1987、TIA/EIA-232F 与 SCPI 1999.0
    • 设定记忆最多可存 4 组设定值，可对全部通道同时调用或保存
    型号、选件与参考价
    • PLZ70UA：工作电压 0V至150V · 15A · 75W · 最小设定分辨率 10μA
    • PLZ150U：工作电压 0V至150V · 30A · 150W · 最小设定分辨率 20μA
    • PLZ-50F：负载机框，最多容纳 5 个负载模块
    该系列官网未公布价格，以官方实时报价为准。
    典型应用场景
    • 单节燃料电池与低电压电源评价：PLZ70UA 支持 0V 输入工作，适用于单节燃料电池测试，以及低功耗、低电压半导体器件电源的评价
    • 多通道直流负载测试：模块化机框设计，同一机框内可并联扩容并与其他独立模块共存，适合需要多路同时测试的场景
    • 数据中心与 IT 服务器电源评价：适用于数据中心及 IT 服务器用电源的评价测试
    资源下载
    • PLZ-U系列 模块式多功能直流电子负载 的全部技术指标已单独整理，详见本页「详细指标」标签页。
    以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    菊水电子工业株式会社 · onetest 仪器资源库





    菊水 KIKUSUI
    PLZ-U系列 模块式多功能直流电子负载 详细指标
    150V · 单模块75W/150W · 机框最多5模块 · 并联至750W
    详细指标
    以下为该系列的测量显示分辨率、并联容量、序列与开关设定参数，取自菊水官网该产品详情页。
    测量显示分辨率
    • 电压表：15.75V至150V 分辨率 0.01V；0V至15.75V 分辨率 0.001V
    • 电流表 H 档：分辨率 0.001A
    • 电流表 M 档：分辨率 0.0001A
    • 电流表 L 档：分辨率 0.01mA
    • 功率表：100W 以下 0.01W；100W 以上 0.1W
    并联运行的模块数与容量
    • 2 模块：PLZ70UA 30A/150W · PLZ150U 60A/300W
    • 3 模块：PLZ70UA 45A/225W · PLZ150U 90A/450W
    • 4 模块：PLZ70UA 60A/300W · PLZ150U 120A/600W
    • 5 模块：PLZ70UA 75A/375W · PLZ150U 150A/750W
    序列设定参数
    • 模式：CC 或 CR
    • 步执行时间：1ms至9999s（0 = 该步结束）
    • 最大步数：255
    • 重复次数：0至9999（9999 = 无限重复）
    开关设定参数
    • 占空比：2%至98%，步进 0.1%
    • 频率设定范围：1Hz至20kHz
    • 频率分辨率：1Hz 以上至 1kHz 为 1Hz；1kHz 以上至 10kHz 为 10Hz；10kHz至20kHz 为 100Hz
    负载通断操作方式
    • 选定通道：使用负载模块的 LOAD 键操作
    • 全部通道同时：使用机框的 LOAD 键操作
    • 延迟接通：按下 LOAD 键后经过设定时间再接通负载
    • 上电接通：系统上电时自动接通负载

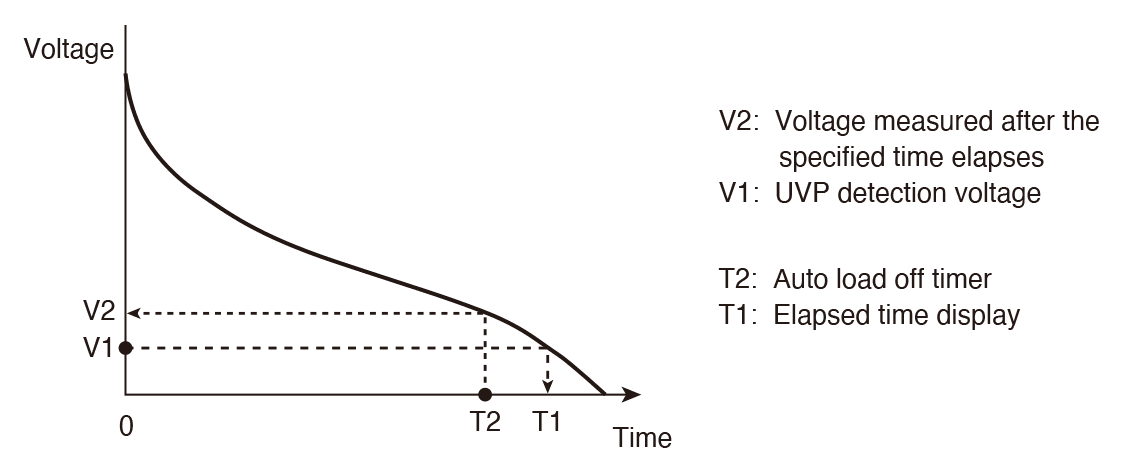

    • 自动断开定时：负载接通后经过设定时间自动断开
    • 外部控制：用外部信号控制负载通断
    • 接通时长显示：显示从负载接通到断开的时间
    • 断开电压显示：保存负载断开时的电压值
    通道同步操作
    • 负载通断：全部通道同时接通或断开负载
    • ABC 预设记忆：全部通道同时调用记忆数据
    • 设定记忆：全部通道同时保存或调用记忆数据
    • 序列：全部通道同时执行或停止序列程序
    指标适用条件
    PLZ70UA 支持 0V 输入工作；PLZ150U 工作电压下限以厂家公布为准。
    以上规格取自菊水（KIKUSUI）官网该产品详情页；未标注口径的为厂家公布值。
    型号与选件
    • PLZ70UA：工作电压 0V至150V · 15A · 75W · 最小设定分辨率 10μA
    • PLZ150U：工作电压 0V至150V · 30A · 150W · 最小设定分辨率 20μA
    • PLZ-50F：负载机框，最多容纳 5 个负载模块
    资源下载
    以上规格取自菊水（KIKUSUI）官网 PLZ-U 系列产品详情页。
