    菊水 KIKUSUI
    PLZ-5W/5WZ系列 多功能直流电子负载
    150V · 200W至1200W · 转换速率最高 540A/μs · LAN/USB/RS232C 标配
    产品简介
    PLZ-5W/5WZ 是菊水（KIKUSUI）的新旗舰多功能直流电子负载系列，工作电压范围 0.25V 至 150V，提供 200W、400W、1200W 三档功率，另有升压单元 PLZ2405WB 用于并联扩容。系列主打高速响应：最高转换速率达 540A/μs（1200A 额定电流的上升时间 4μs），单台 PLZ1205W 可设至 60A/μs，且转换速率随并联台数成比例提升，用于电源与器件的高速瞬态响应试验。
    官方定位：面向电源评价与器件评价的高速多功能电子负载，以「业内最高转换速率 + 五种工作模式 + 任意 I-V 特性 + 大屏彩色 LCD」为核心，覆盖 HEV 变流器、光伏、燃料电池与蓄电池等测试场景。
    核心参数
    • 工作电压：0.25V 至 150V
    • 功率档位：PLZ205W 200W／PLZ405W 400W／PLZ1205W 1200W
    • 电流档位：PLZ205W 40A／PLZ405W 80A／PLZ1205W 240A

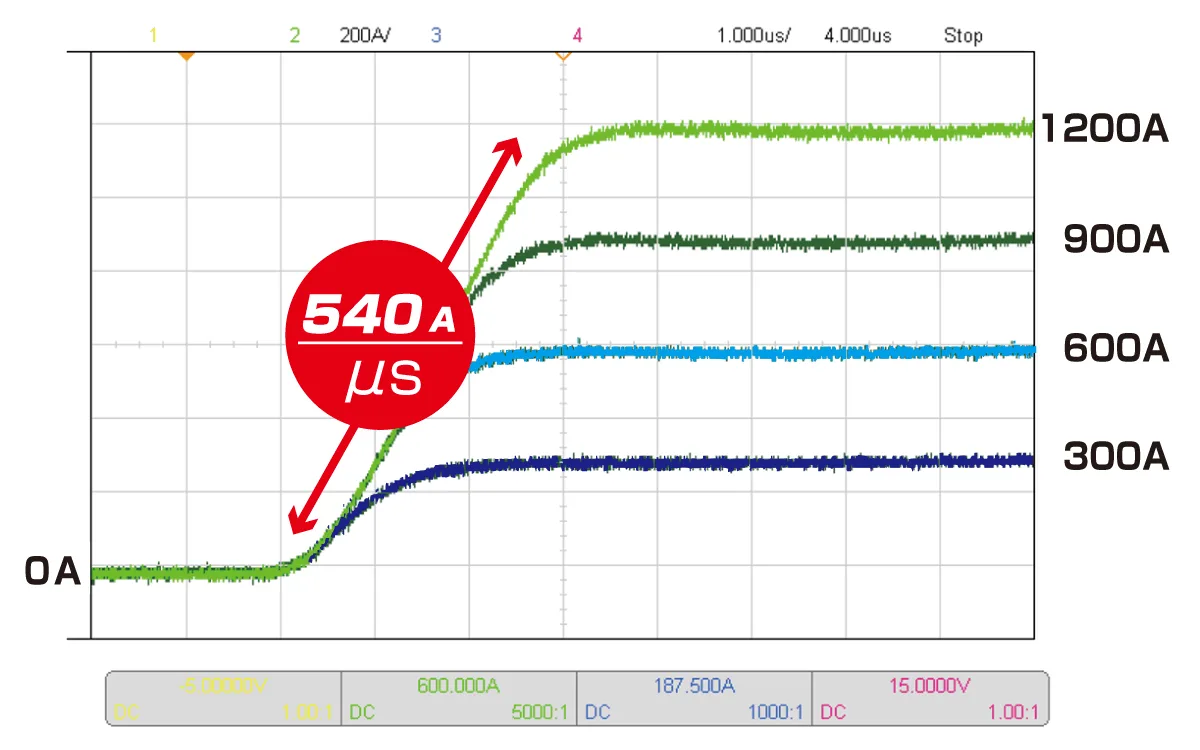

    • 最高转换速率：540A/μs（PLZ1205W 并联 PLZ2405WB 四台，额定 2160A 时上升时间 4μs）；单台 PLZ1205W 可设 60A/μs
    • 恒流设定范围：H 档 0A 至 252A／M 档 0A 至 25.2A／L 档 0A 至 2.52A（以 PLZ1205W 为例），三档量程兼顾宽动态范围与高精度
    • 恒压设定范围：H 档 0V 至 157.5V · L 档 0V 至 15.75V；分辨率 5mV／0.5mV
    • 恒功率设定范围：H 档 0W 至 1260W／M 档 0W 至 126W／L 档 0W 至 12.6W（PLZ1205W）
    • 重量与功耗：7kg／7.5kg／14kg；功耗约 50VA／50VA／85VA
    • 输入电源：AC100V 至 240V（90V 至 250V）单相
    • 数字接口：LAN、USB、RS232C 标配；GPIB 为选件转换器 PIA5100
    功能特性
    • 五种工作模式：恒流（CC）、恒阻（CR）、恒压（CV）、恒功率（CP）与任意 I-V 特性（ARB）模式，可在负载关闭状态下切换
    • 任意 I-V 特性（ARB 模式）：登记多个 I-V 特性点（电压与电流设定点对），可登记 3 至 100 点，点与点之间自动线性插值；适用于 LED 驱动电源等非线性特性被测物的模拟
    • 高速转换速率可调：电流变化时速率可设：改设定值（含切换功能）、CC 模式下由外部控制改变电流值时、负载开启状态下改变电流值时均生效。速率按电流量程以单位时间电流变化量设定，上升与下降共用同一值；CC 与 ARB 模式下不论负载开或关均可设定

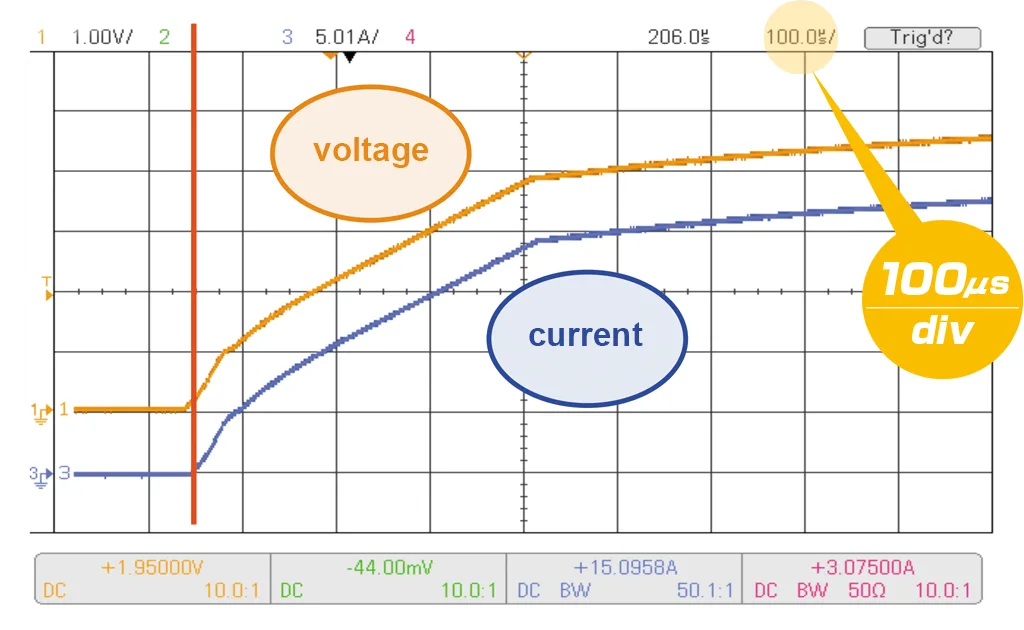

    • 高速电压跟踪（CR 模式）：CR 模式下的高速电压跟踪特性适合电源启动试验一类场景
    • 切换功能（Switching）：CC 与 CR 模式下可做最高 100kHz 的切换动作，切换电平、频率、占空比等参数可在负载开启状态下随时修改。频率分辨率分段：1Hz 至 10Hz 为 0.1Hz、11Hz 至 100Hz 为 1Hz、110Hz 至 1kHz 为 10Hz、1.1kHz 至 10kHz 为 0.1kHz、10kHz 至 100kHz 固定 20kHz/50kHz/100kHz；占空比在 1Hz 至 10Hz 为 5.0% 至 95.0%（步进 0.1%），11Hz 至 10kHz 为 5.0% 至 95.0%（步进 1%），10kHz 至 100kHz 为 10% 至 90%（步进 10%）
    • 短路功能（Short）：启动后 CC 模式下设为最大电流值、CR 模式下设为最小电压值，同时 EXT CONT 连接器的继电器触点（30Vdc／1A）闭合，可借外部大电流继电器短接负载输入端子
    • 负载通断控制：除常规操作外支持：上电即负载开启、显示负载开启累计时间、到时限自动关闭负载、以继电器等外部控制方式控制负载通断
    • 大屏彩色 LCD：高分辨率彩色显示，同时监视电压、电流、功率、电流容量（Ah）与功率容量（Wh）
    • 数字键盘：新增数字小键盘，可直接从前面板输入数值
    • 系列构成：PLZ-5W 主机、升压单元 PLZ2405WB、阻抗测量系统 PLZ-5WZ（工厂选件）与智能机架大容量型 PLZ-5W SR 系列共同构成完整产品族
    资源下载
    • PLZ-5W/5WZ系列 多功能直流电子负载 的全部技术指标已单独整理，详见本页「详细指标」标签页。
    以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    菊水电子工业株式会社 · onetest 仪器资源库





    菊水 KIKUSUI
    PLZ-5W/5WZ系列 多功能直流电子负载 详细指标
    150V · 200W至1200W · 转换速率最高 540A/μs · LAN/USB/RS232C 标配
    详细指标
    以下为 PLZ-5W 系列三个主机型的额定值、恒流/恒压/恒阻/恒功率设定范围、切换功能与一般规格，以及配套单元与选件，取自菊水官网该产品详情页。机型顺序为 PLZ205W、PLZ405W、PLZ1205W；阻抗测量系统 PLZ-5WZ 与升压单元 PLZ2405WB 为同族产品。
    额定规格
    • 工作电压：0.25V 至 150V（三机型相同）
    • PLZ205W：额定电流 40A，额定功率 200W，重 7kg，功耗约 50VA
    • PLZ405W：额定电流 80A，额定功率 400W，重 7.5kg，功耗约 50VA
    • PLZ1205W：额定电流 240A，额定功率 1200W，重 14kg，功耗约 85VA
    恒流模式（CC）设定范围
    • H 档：0A 至 42A／0A 至 84A／0A 至 252A
    • M 档：0A 至 4.2A／0A 至 8.4A／0A 至 25.2A
    • L 档：0A 至 0.42A／0A 至 0.84A／0A 至 2.52A
    • 纹波：4mArms／8mArms／24mArms
    恒压、恒阻与恒功率设定范围
    • CV H 档：0V 至 157.5V（三机型相同），分辨率 5mV
    • CV L 档：0V 至 15.75V（三机型相同），分辨率 0.5mV
    • CR H 档（电导）：42S 至 0／84S 至 0／252S 至 0
    • CR M 档（电导）：4.2S 至 0／8.4S 至 0／25.2S 至 0
    • CR L 档（毫西门子）：420mS 至 0／840mS 至 0／2520mS 至 0
    • CP H 档：0W 至 210W／0W 至 420W／0W 至 1260W
    • CP M 档：0W 至 21W／0W 至 42W／0W 至 126W
    • CP L 档：0W 至 2.1W／0W 至 4.2W／0W 至 12.6W
    转换速率与切换功能
    • 最高转换速率：540A/μs（PLZ1205W 并联 PLZ2405WB 四台、额定 2160A 时上升时间 4μs）；单台 PLZ1205W 可设 60A/μs
    • 速率设定生效条件：改设定值（含切换功能）、CC 模式下外部控制改变电流值、负载开启状态下改变电流值
    • 切换功能工作模式：CC 与 CR
    • 切换频率范围：1.0Hz 至 100.0kHz，分辨率分段（0.1Hz／1Hz／10Hz／0.1kHz／固定 20k・50k・100kHz）
    • 切换占空比：1Hz 至 10Hz 为 5.0% 至 95.0%（步进 0.1%）；11Hz 至 10kHz 为 5.0% 至 95.0%（步进 1%）；10kHz 至 100kHz 为 10% 至 90%（步进 10%）
    • 切换频率精度：±（0.5% 设定值）
    一般规格与接口
    • 输入电源：AC100V 至 240V（90V 至 250V）单相（三机型相同）
    • 数字接口：LAN、USB、RS232C 标配；GPIB 为选件转换器 PIA5100
    • 机架适配：PLZ205W／PLZ405W 用机架适配器 KRA150／KRA3；PLZ1205W 用机架支架 KRB150-TOS／KRB3-TOS；配盲板时用 KBP3-2
    型号与选件
    • PLZ205W：0.25V 至 150V／40A／200W，重 7kg
    • PLZ405W：0.25V 至 150V／80A／400W，重 7.5kg
    • PLZ1205W：0.25V 至 150V／240A／1200W，重 14kg
    • 升压单元 PLZ2405WB：与 PLZ1205W 并联提升容量与转换速率
    • PLZ-5WZ 系列（阻抗测量系统）：工厂选件机型，面向阻抗测量应用
    • PLZ-5W SR 系列（智能机架）：大容量机型
    • 并联运行信号电缆套件 PC01-PLZ-5W／PC02-PLZ-5W：并联扩容连接用
    • GPIB 转换器 PIA5100：在标配 LAN／USB／RS232C 之外增加 GPIB 接口
    • 机架适配器 KRA150／KRA3：PLZ205W 与 PLZ405W 用
    • 机架支架 KRB150-TOS／KRB3-TOS：PLZ1205W 用；配盲板时用 KBP3-2
    • 序列生成与应用软件 WAVY 系列：电源与电子负载用上位机软件
    资源下载
    以上规格取自菊水（KIKUSUI）官网 PLZ-5W/5WZ 系列产品详情页（Features／Specifications／Line-up／Options 段落）。
