    菊水 KIKUSUI
    PXZ系列 大容量回生式电子负载
    单机 20kW／3U · 最高 1500V · 回生效率 90% 以上 · LAN/USB/RS232C 标配
    产品简介
    PXZ 是菊水（KIKUSUI）的高效率大容量回生式电子负载系列，在 3U 机箱内实现 20kW 额定功率，最高工作电压 1500V。系列除恒流、恒阻、恒压、恒功率四种基本工作模式外，还提供 I-V 特性功能，可在 CC 与 CV 模式下设定任意 I-V 曲线；并具备序列、预充电、同步运行、脉冲、正弦与虚拟多通道（VMCB）等功能。LAN、USB、RS232C 与隔离型外部模拟控制均标配，同型号最多 25 台并联可将容量扩展至 500kW。
    官方定位：面向电动化与储能领域的大容量被测物评价（电池组、车载充电与 DC-DC、燃料电池等）的回生式电子负载，以「高效率功率回生 + 高扩展性 + 标准数字接口」为核心，回生电能可就地复用从而显著降低能耗与碳排放。
    核心参数
    • 额定功率：单机 20kW（3U 机箱）；并联最多 25 台可达 500kW
    • 工作电压：PXZ20K-50 为 3V 至 50V、PXZ20K-500 为 10V 至 500V、PXZ20K-1000 为 20V 至 1000V、PXZ20K-1500 为 30V 至 1500V
    • 额定电流：PXZ20K-50 800A · PXZ20K-500 120A · PXZ20K-1000 60A · PXZ20K-1500 30A
    • 工作区扩展比：2.25 至 3 倍（同一功率下电压与电流可组合的宽度）
    • 回生效率：90% 以上（负载功率 6kW 以上），最高回生效率约 95%
    • 输入电源：AC200V 三相 或 AC400V 三相，输入电流 80A／40A
    • 整机重量：约 41kg（PXZ20K-50）／约 38kg（PXZ20K-500）／约 37kg（PXZ20K-1000 与 PXZ20K-1500）
    • 数字接口：LAN、USB、RS232C 与隔离型外部模拟控制全部标配
    • 外形：3U 机架高度
    功能特性

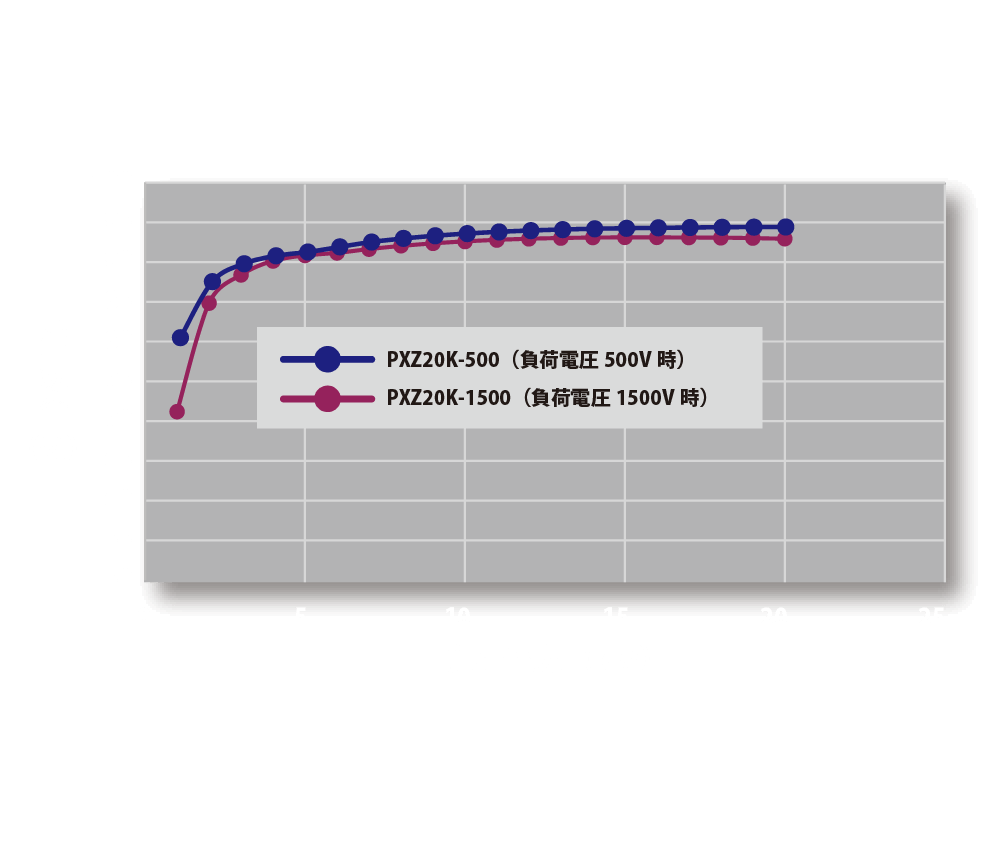

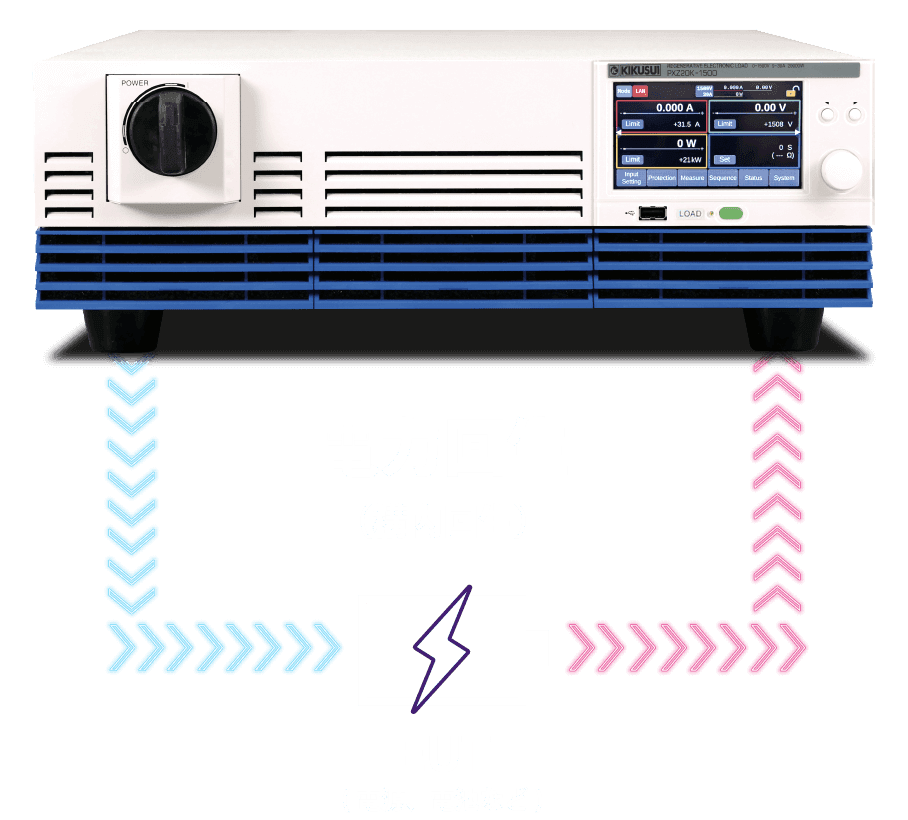

    • 高回生效率：借助高性能开关技术，在负载功率 6kW 以上时以 90% 以上效率回生电能（最高约 95%）。回生电能可被再利用，显著减少二氧化碳排放。注意本机面向就地向导（on-site regeneration），并非向电网返售的并网设备

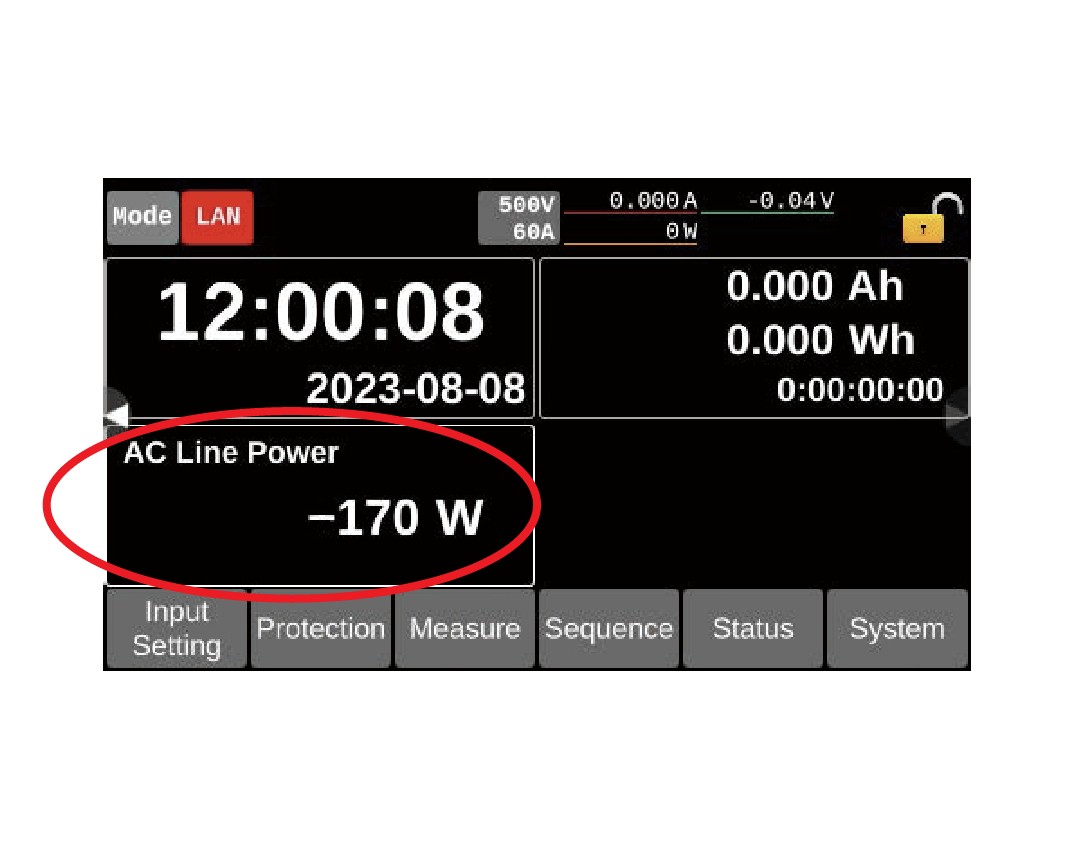

    • 回生功率可视化：大尺寸 LCD 实时显示回生功率数值，节能效果一眼可见（显示值为参考值，误差最大 ±500W）
    • 四种工作模式 + I-V 特性：CC（恒流，含 DC／PULSE／SINE／I-V／EXT 子模式）、CR（恒阻，以设定电导值为比例常数）、CV（恒压，含 DC／PULSE／SINE／I-V／EXT 子模式）与 CP（恒功率）；I-V 特性功能可在 CC 与 CV 两种模式下设定任意 I-V 曲线
    • 宽工作范围：以 PXZ20K-500 为例覆盖 10V 至 500V、PXZ20K-1500 覆盖 30V 至 1500V，工作区扩展比 2.25 至 3 倍，同一台机器即可覆盖原本需要多个量程的工况
    • 五档转换速率切换：CV 与 CC 模式下可设定电流或电压的变化速度，便于按被测物特性选择最优试验条件。转换速率在「改设定值后」「外部控制改变值时」「开负载时」「关负载时」四种情形下生效
    • 大容量扩展：同型号最多 25 台并联，容量可达 500kW，适合电池组、储能系统等大容量被测物的评价
    • 功能集：序列、预充电、同步运行、脉冲、正弦与虚拟多通道（VMCB）等功能，覆盖复杂波形与多路同步试验场景
    • 隔离型外部模拟控制：外部模拟控制为隔离型且标配，便于在高压大电流回路中安全接入控制系统
    • 接入性：LAN、USB、RS232C 标准数字接口便于并入各类评价系统
    资源下载
    • PXZ系列 大容量回生式电子负载 的全部技术指标已单独整理，详见本页「详细指标」标签页。
    以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    菊水电子工业株式会社 · onetest 仪器资源库





    菊水 KIKUSUI
    PXZ系列 大容量回生式电子负载 详细指标
    单机 20kW／3U · 最高 1500V · 回生效率 90% 以上 · LAN/USB/RS232C 标配
    详细指标
    以下为 PXZ 系列 4 个机型（均为 20kW／3U）的额定功率、工作电压、额定电流、输入电源与重量，以及工作模式、功能与选件，取自菊水官网该产品详情页。四个机型按工作电压区间区分：-50／-500／-1000／-1500。
    额定规格
    • PXZ20K-50：额定功率 20kW，工作电压 3V 至 50V（DC），额定电流 800A，输入 AC200V 三相／400V 三相 80A／40A，重约 41kg
    • PXZ20K-500：额定功率 20kW，工作电压 10V 至 500V，额定电流 120A，输入 80A／40A，重约 38kg
    • PXZ20K-1000：额定功率 20kW，工作电压 20V 至 1000V，额定电流 60A，输入 80A／40A，重约 37kg
    • PXZ20K-1500：额定功率 20kW，工作电压 30V 至 1500V，额定电流 30A，输入 80A／40A，重约 37kg
    • 并联扩展：同型号最多 25 台并联，系统容量最大 500kW
    回生与效率
    • 回生效率：90% 以上（负载功率 6kW 以上），最高回生效率约 95%
    • 回生方式：就地向导（on-site regeneration），非并网返售设备
    • 回生功率显示：大尺寸 LCD 实时显示；显示值为参考值，误差最大 ±500W
    工作模式
    • CC 恒流：电压变化时保持设定电流；子模式含 DC（常规）、PULSE（脉冲功能控制）、SINE（正弦功能控制）、I-V（任意 I-V 特性控制）与 EXT（由外部电压控制电流设定值，外部电压按绝对值叠加到电流设定值）
    • CR 恒阻：以设定电导值为比例常数，吸收与电压变化成比例的电流；子模式含 OFF（不受电导设定值控制）、DC（电压电流均由电导设定值控制）、PULSE 与 EXT
    • CV 恒压：电流变化时保持设定电压；子模式含 DC、PULSE、SINE、I-V 与 EXT
    • CP 恒功率：按设定功率值控制电流，保持功率恒定
    • I-V 特性功能：可在 CC 与 CV 模式下设定任意 I-V 特性曲线
    功能与接口
    • 功能集：序列、预充电（pre-charge）、同步运行、脉冲（pulse）、正弦（sine）与虚拟多通道（VMCB）
    • 转换速率：CV 与 CC 模式下五档切换；在改设定值、外部控制改变值、开负载、关负载四种情形下生效
    • 数字接口（标配）：LAN、USB、RS232C；GPIB 为选件转换器 PIA5100
    • 外部模拟控制（标配）：隔离型
    • 工作区扩展比：2.25 至 3 倍
    型号与选件
    • PXZ20K-50：20kW／3V 至 50V／800A，适合低压大电流被测物
    • PXZ20K-500：20kW／10V 至 500V／120A
    • PXZ20K-1000：20kW／20V 至 1000V／60A
    • PXZ20K-1500：20kW／30V 至 1500V／30A，最高压机型
    • 并联运行信号电缆套件 PC01-PXB：并联扩容连接用
    • 负载电缆：DC200-4P3M-M12M12（PXZ20K-50 用）· DC80-2P3M-M10M10（PXZ20K-500 用）· HV22-2P3M-M12M8（PXZ20K-1000／PXZ20K-1500 用）
    • 三相输入电源线 AC22-4P3M-M6C-4S：三相输入连接用
    • 机架支架 KRB150-TOS／KRB3-TOS：机架安装用
    • GPIB 转换器 PIA5100：在标配 LAN／USB／RS232C 之外增加 GPIB 接口
    资源下载
    以上规格取自菊水（KIKUSUI）官网 PXZ 系列产品详情页（Features／Specifications／Line-up／Options 段落）。
