菊水 KIKUSUI
PWR-01系列 宽范围直流电源
40V至650V · 400W至2000W · 3～4 倍功率比工作区 · LAN/USB/RS232C 标配
产品简介

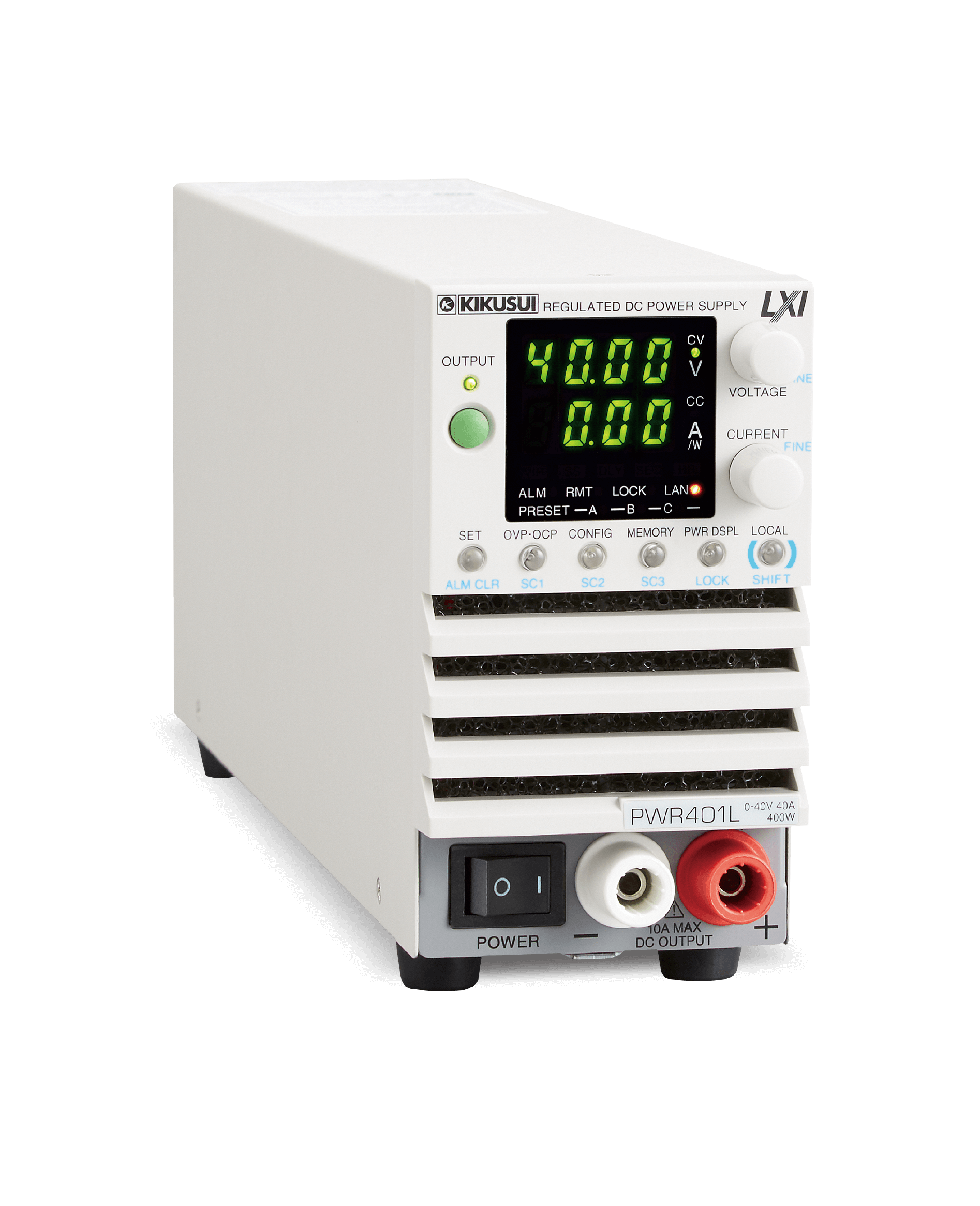

PWR-01 是菊水（KIKUSUI）的紧凑型宽范围恒压恒流直流电源系列，覆盖 400W、800W、1200W、2000W 四档功率，每档又按 40V、80V、240V、650V 四种电压量程展开，共 16 个机型。系列以「功率型工作区」为设计核心：在额定功率内电压与电流可任意组合，一台机器即可无缝跨越低压大电流与高压小电流两类工况。
官方定位：面向系统集成与产线测试的可编程直流电源，标配 LAN（LXI）、USB、RS232C 与模拟控制接口（J1/J2），支持序列编程、主从并联、串联、同步运行与虚拟多通道，并内置 Web 服务器实现浏览器端监控。
核心参数
• 输出功率：400W／800W／1200W／2000W 四档，按功率分组的 16 个机型
• 输出电压量程：0V至40V／0V至80V／0V至240V／0V至650V 四种
• 输出电流量程：0A至1.85A 至 0A至200A（视机型，L 型为低压大电流端）
• 工作区特性：3～4 倍功率比，典型如 PWR1201ML 在 80V-15A 与 20V-60A 之间无缝运行
• 纹波噪声：CV 5mVrms 至 50mVrms · CC 6mArms 至 400mArms（随电压量程递增）
• 电源/负载变动：电源变动 ±6mV/±6mA 至 ±67mV/±4.5mA · 负载变动 ±6mV/±5.4mA 至 ±67mV/±45mA
• 保证工作温度：50°C（储存温度 -25°C 至 +60°C）
• 输入电流：AC100V／200V 双制式，400W 级 5.6/2.8A 至 2000W 级 28.0/14.0A
• 重量：3kg（400W 级）／5.5kg（800W 级）／7.5kg（1200W 级）／13kg（2000W 级）
功能特性
• 功率型宽范围工作区：额定功率内电压与电流可自由组合，工作区呈 3～4 倍功率比，一台机器覆盖原本需要两台点值电源才能覆盖的工况
• 序列编程（Sequence）：按预设程序逐条自动执行；程序经命令写入本机后，脱离 PC 即可从面板触发运行
• 同步运行（Synchronized Operation）：以触发信号同步多台的设定或序列动作，允许 400W 与 800W 等不同功率机型混连；并联运行下亦可同步
• 主从并联与串联：并联最多 3 台（400W／800W 级）或 2 台（1200W／2000W 级），电流按台数叠加；串联最多 2 台，电压按两台之和

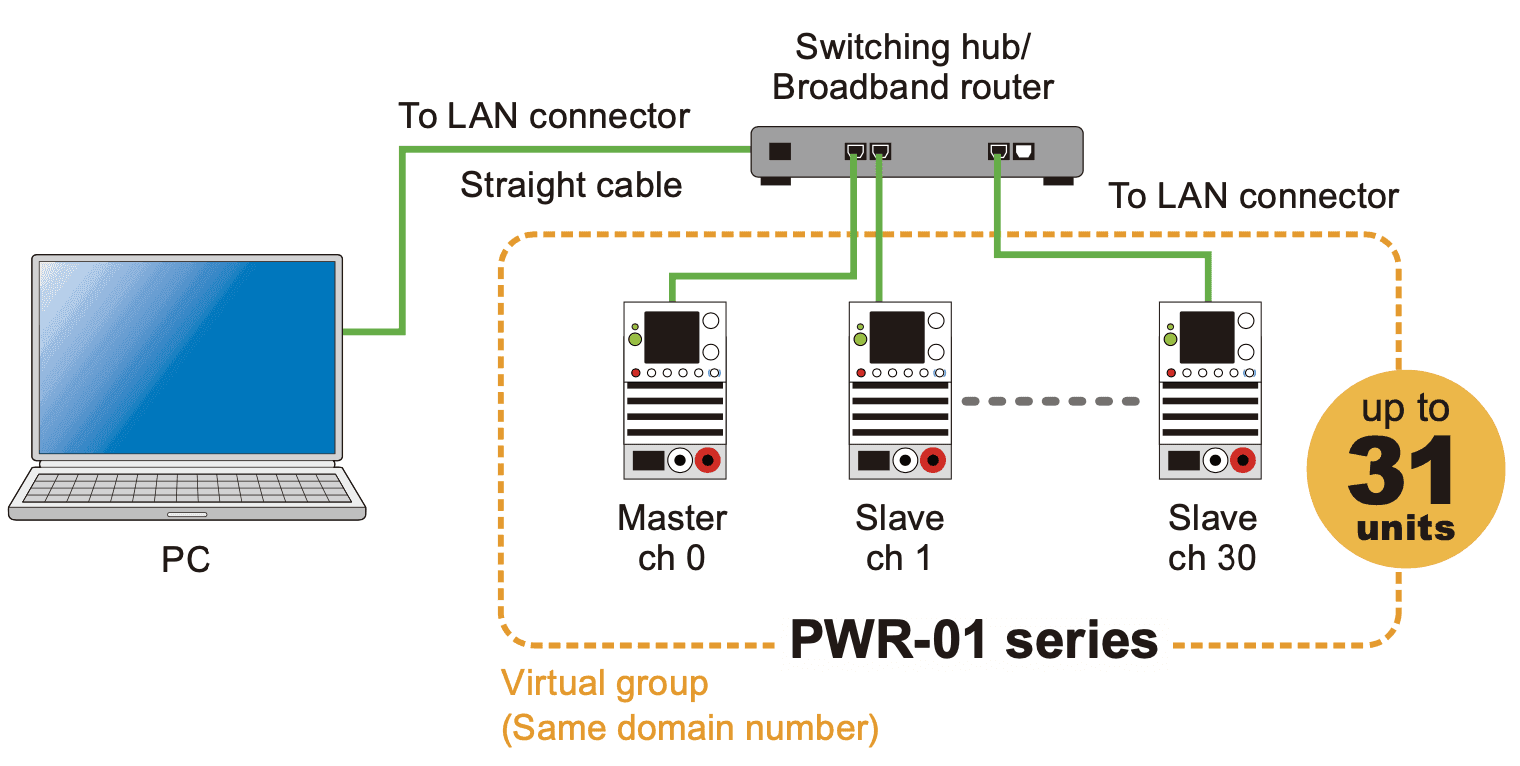

• 虚拟多通道（VMCB）：单台 PC 可连接最多 31 台 PWR-01 构成虚拟多通道电源系统，便于统一控制时序并节省通信端口

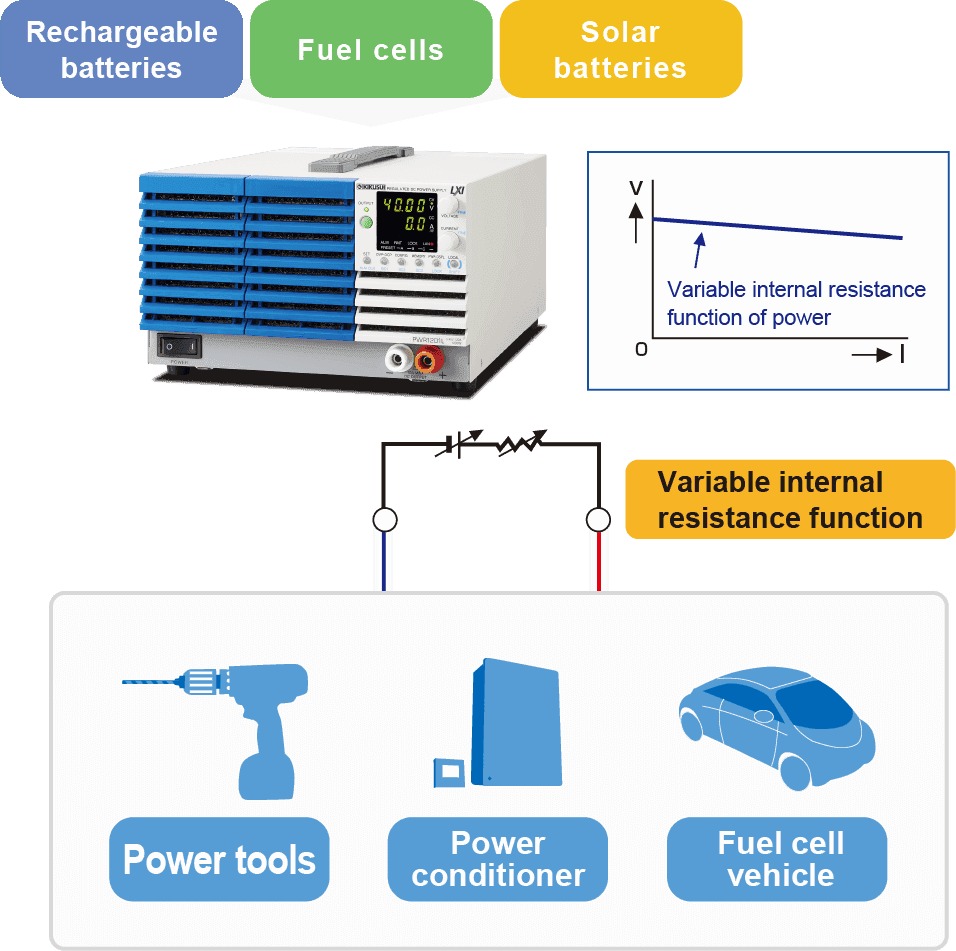

• 可变内阻功能：恒压模式下按设定电阻值随输出电流压降，可简易模拟蓄电池、太阳能电池、燃料电池的内阻特性；限 CV 模式，并联运行时上限按台数等分
• Bleeder 放电开关：输出端子并联的电容与 Bleeder 电路可在输出关闭时泄放电荷；接电池类负载时关闭 Bleeder 可避免过度放电，并省去防反流二极管
• 软启动/停止与浪涌抑制：输出开启时可设定 CC 优先或 CV 优先，抑制过冲；输出电流上升/下降时间可设，适配负载跟随能力或过流保护动作时机
• 输出通断延时：设定 OUTPUT 键动作与实际输出通断之间的延时时间，按负载特性错开多路输出的上下电时序
• 内置 Web 服务器：PC、智能手机或平板浏览器直接访问机内 Web 服务器，完成控制与监视，无需安装上位机软件

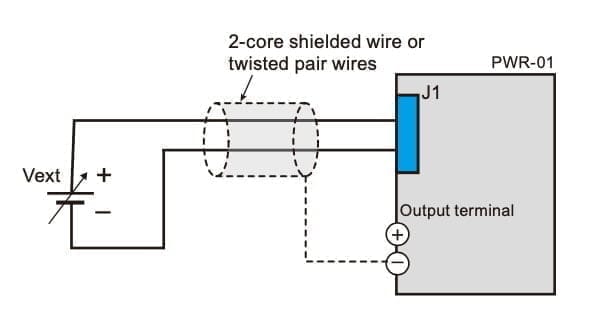

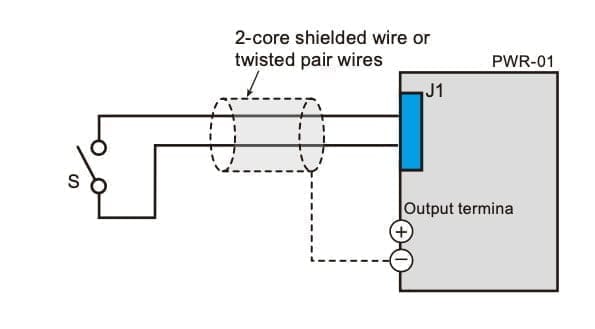

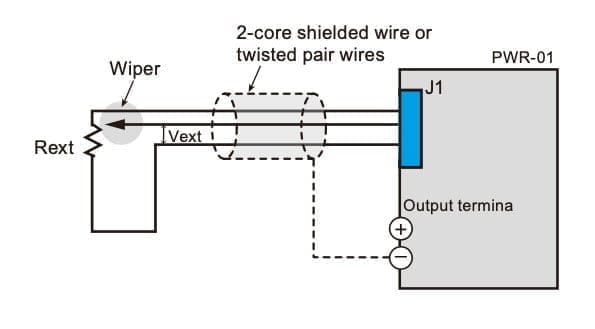

• 模拟外部控制与监视：后面板 J1 连接器支持外部电压/外部电阻控制输出电压与电流、外部触点通断输出、输出中断、报警清除；J2 连接器输出运行模式与状态信号
• 前面板输出端子：标配前面板输出端子（最大 10A）便于台式使用；注意产品指标以后面板输出端子为定义基准
• 预设记忆与快捷配置：可存储电压、电流、OVP、OCP、UVL 三组设定值；最多将 3 个常用配置项注册到前面板按键
资源下载
• PWR-01系列 宽范围直流电源 的全部技术指标已单独整理，详见 PWR-01系列 宽范围直流电源 详细指标页。
以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
菊水电子工业株式会社 · onetest 仪器资源库
菊水 KIKUSUI
PWR-01系列 宽范围直流电源 详细指标
40V至650V · 400W至2000W · 3～4 倍功率比工作区 · LAN/USB/RS232C 标配
详细指标
以下为该系列 16 个机型的输出、纹波、电源/负载变动、输入与一般规格，取自菊水官网该产品详情页。机型命名规则：末位 L 为 40V 量程、ML 为 80V 量程、MH 为 240V 量程、H 为 650V 量程；数字段表示额定功率（401=400W、801=800W、1201=1200W、2001=2000W）。
输出与纹波规格（按机型）
• PWR401L／ML／MH／H：40V-40A／80V-20A／240V-5A／650V-1.85A，额定 400W，CV 纹波 5／5／20／50mVrms，CC 纹波 80／40／12／6mArms
• PWR801L／ML／MH／H：40V-80A／80V-40A／240V-10A／650V-3.70A，额定 800W，CV 纹波 5／5／20／50mVrms，CC 纹波 160／80／24／12mArms
• PWR1201L／ML／MH／H：40V-120A／80V-60A／240V-15A／650V-5.55A，额定 1200W，CV 纹波 5／5／20／50mVrms，CC 纹波 240／120／36／18mArms
• PWR2001L／ML／MH／H：40V-200A／80V-100A／240V-25A／650V-9.25A，额定 2000W，CV 纹波 5／5／20／50mVrms，CC 纹波 400／200／60／30mArms
电源变动与负载变动（按机型）
• 400W 级：电源变动 CV ±6／±10／±26／±67mV、CC ±6／±4／±2.5／±2.2mA；负载变动 CV ±6／±10／±26／±67mV、CC ±13／±9／±6.0／±5.4mA
• 800W 级：电源变动 CV ±6／±10／±26／±67mV、CC ±10／±6／±3／±2.4mA；负载变动 CV ±6／±10／±26／±67mV、CC ±21／±13／±7.0／±5.7mA
• 1200W 级：电源变动 CV ±6／±10／±26／±67mV、CC ±14／±8／±3.5／±2.6mA；负载变动 CV ±6／±10／±26／±67mV、CC ±29／±17／±8.0／±6.1mA
• 2000W 级：电源变动 CV ±6／±10／±26／±67mV、CC ±22／±12／±4.5／±2.9mA；负载变动 CV ±6／±10／±26／±67mV、CC ±45／±25／±10／±6.9mA
• 口径说明：各组内顺序为 L、ML、MH、H 四种电压量程，单位为 mV（CV）与 mA（CC）
输入规格
• 输入制式：AC100V／AC200V 双制式，输入电流 400W 级 5.6/2.8A、800W 级 11.2/5.6A、1200W 级 16.8/8.4A、2000W 级 28.0/14.0A
• 重量：400W 级 3kg／800W 级 5.5kg／1200W 级 7.5kg／2000W 级 13kg
接口与控制
• 数字接口（标配）：LAN（LXI 兼容）、USB、RS232C；使用 RS232C 需另购 D-sub 9P-RJ45 转换电缆 RD-8P/9P
• 模拟接口：J1 控制连接器（20 芯）、J2 状态连接器（6 芯），连接器型式 WF2549 系列（WCON），线径 AWG22 或 AWG24
• J1 主要端子：VPGM／IPGM 外部电压或外部电阻控制输出电压/电流；VMON／IMON 输出监视；PRL ON／I SUM／PRL OUT 等并联运行端子；SHUT DOWN 输出中断；OUTPUT CONT 输出通断；ALM CLEAR 报警清除
• J2 主要端子：OUT ON STATUS／PWR ON STATUS／ALM STATUS／CV STATUS／CC STATUS，均经光耦集电极开路输出，最大 30V、8mA
• 监视与状态：输出电压、输出电流可外部监视输出；运行模式（CV/CC）、报警（OVP、OCP、FOCP、OHP、SENSE、AC-FAIL）均可经状态端子读出
• 内置 Web 服务器：通过 PC、智能手机或平板浏览器访问机内 Web 服务器完成控制与监视
功能与运行方式
• 可变内阻设定范围：L 型 0.001Ω 至 1.000Ω／0.500Ω／0.333Ω／0.200Ω（随功率档），ML 型 0.001Ω 至 4.000Ω／2.000Ω／1.333Ω／0.800Ω，MH 型 0.01Ω 至 36.00Ω／18.00Ω／12.00Ω／7.20Ω，H 型 0.1Ω 至 263.5Ω／131.8Ω／87.84Ω／52.70Ω
• 可变内阻上限规则：L/ML 型 Rint(max)=Vrtg/Irtg；MH/H 型 Rint(max)=Vrtg/Irtg×3/4；并联运行时上限与分辨率均按并联台数等分
• 主从并联台数：含主机在内，400W 与 800W 级最多 3 台，1200W 与 2000W 级最多 2 台
• 串联运行：最多 2 台串联，电压为两台之和，设定精度按单台计；不提供单控操作；H 型不可串联
• 序列功能：按预设程序逐条自动执行；程序需由命令写入本机，写入后可脱离 PC 从面板执行
• 同步运行：以触发信号同步设定或序列动作，允许不同功率机型混连，并联运行下亦可同步
• 预设记忆：可存储电压、电流、OVP、OCP、UVL 三组设定值
• 快捷配置：最多将 3 个配置项注册到前面板按键，免于逐层检索配置菜单
保护与保护阈值
• 过压保护 OVP：按设定值动作，输出关闭并报警
• 过流保护 OCP：按设定值动作，输出关闭并报警
• 其他保护：FOCP、OHP、SENSE（远端感测断线）、AC-FAIL 均在报警状态端子（J2）中输出
• 输出通断延时：可设定 OUTPUT 动作与实际输出通断之间的延时，按负载特性错开时序
• 软启动/停止：输出开启时可设 CC 优先或 CV 优先以抑制过冲；输出电流上升/下降时间可设
一般规格
• 保证工作温度：50°C
• 储存温度：−25°C 至 +60°C
• 状态信号公共端：浮动，隔离电压 800V 以下，与控制电路隔离
• 集电极开路输出：最大电压 30V，最大电流 8mA
型号与选件
• PWR401L／PWR801L／PWR1201L／PWR2001L：0V至40V 量程，0A至40A／80A／120A／200A，400W／800W／1200W／2000W
• PWR401ML／PWR801ML／PWR1201ML／PWR2001ML：0V至80V 量程，0A至20A／40A／60A／100A，400W／800W／1200W／2000W
• PWR401MH／PWR801MH／PWR1201MH／PWR2001MH：0V至240V 量程，0A至5A／10A／15A／25A，400W／800W／1200W／2000W
• PWR401H／PWR801H／PWR1201H／PWR2001H：0V至650V 量程，0A至1.85A／3.70A／5.55A／9.25A，400W／800W／1200W／2000W
• J1/J2 连接器插头套件 OP01-PWR-01：使用后面板 J1/J2 连接器时应另购
• 外部控制连接器 OP03-PWR-01：外部控制电缆与连接器组
• 并联运行电缆 OP02-PWR-01：主从并联运行用
• 端子单元 TU01-PWR-01：输出端子转换单元
• RS232C 控制转换电缆 RD-8P/9P：RS232C（D-sub 9P 至 RJ45）转换电缆
• GPIB 转换器 PIA5100：将数字接口扩展为 GPIB
• 机架安装适配器 KRA150／KRA3：机架安装用；另有 KRB150-TOS／KRB3-TOS 机架支架
• 交流电源线 AC5.5-3P3M-M4C-VCTF／AC5.5-1P3M-M6C-3S：输入电源电缆
• 安全插头 TL41／TL42：输出端子用
• 应用软件 WAVY 系列：电源与电子负载用应用软件
资源下载
以上规格取自菊水（KIKUSUI）官网 PWR-01 系列产品详情页（Features／Specifications／Options 段落）。
菊水电子工业株式会社 · onetest 仪器资源库
