艾德克斯 ITECH

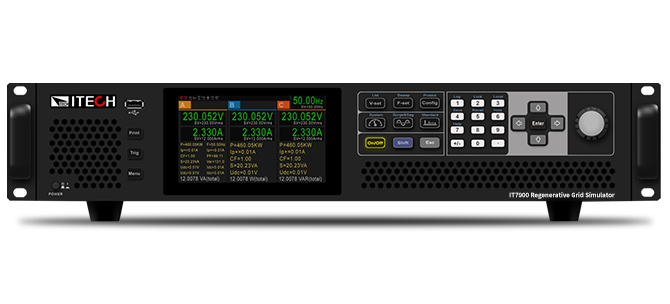

IT7900系列 回馈式电网模拟器
3U可达15kVA · 全四象限功率放大器
产品简介
IT7900系列产品代表了新一代的可编程、全四象限电网模拟器，同时还可作为四象限功率放大器，适用于各类并网产品的测试，例如PCS、储能系统、微电网、BOBC（V2X）以及电力相关硬体回路模拟（PHiL）等。
采用碳化硅（SiC）技术，提供专业的孤岛测试模式，用户可设定R,L,C及有功、无功功率参数，模拟电网非线性负载，适用于IEEE 1547和UL 1741等相关并网测试需求。
IT7900系列具备能量回收功能，提供100%电流吸收能力，并经由设备回馈到电网，节省了用电和散热成本。
IT7900系列回馈式电网模拟器采用高功率密度设计，在1U的体积内功率可达6kVA，3U的体积内功率可达15kVA，通过主从并机，可轻松扩展功率至960kVA。
丰富的操作模式满足用户单相、三相、反相及多通道测试需求，反相模式下电压可扩展至200%额定电压。
强大的任意波形编辑功能可模拟各种电网扰动波形，是测试和研发实验室的理想选择。
产品功能与优势
主要特点
• Highlighted Feat ures
• 采用碳化硅(SiC)技术
• 高功率密度设计，3U可达15kVA，1U/2U可达6kVA
• 16Hz至150Hz
• Features
• 电压规格：350/700/1050 VL-N *5 ♦主从均流，并机可达960kVA，性能不下降♦触摸屏设计，内置单/三相交流功率表及数字示波功能♦高速高精度，电流精度高达0.1%+0.2%FS ♦电压输出波形：正弦波，三角波，方波，锯齿波，梯形波，clip-sine，THD，自定义波形♦谐波/间谐波波形合成♦ LIST/SWEEP/Surge&Sag模式，模拟真实的电网扰动情况♦高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规*2 ♦相位角可设♦前置USB接口，支持数据和波形的导入导出♦提供丰富的触发配置，同步捕获待测物电压波形，实现数据的采集与仿真功能♦自带Relay Ctrl继电器控制输出功能，可实现待测物与电网模拟器之间的电气隔离♦多相功能，实现6相、12相电源输出♦锁频和锁相功能，实现最高可达1400Vrms的高电压复杂应用♦内置USB/CAN/LXI compliant L AN int erface/Digital IO，选配GPIB/RS232&模拟量♦支持CANopen *4、Modbus、LXI、SCPI等多种通讯协议*1 <6kVA机型不支持多通道功能，仅支持单相*2电压/电流谐波分析，电压谐波模拟*3多通道模式下不支持此功能*4即将发布*5详见IT7900高压系列*6后缀U为单相机型

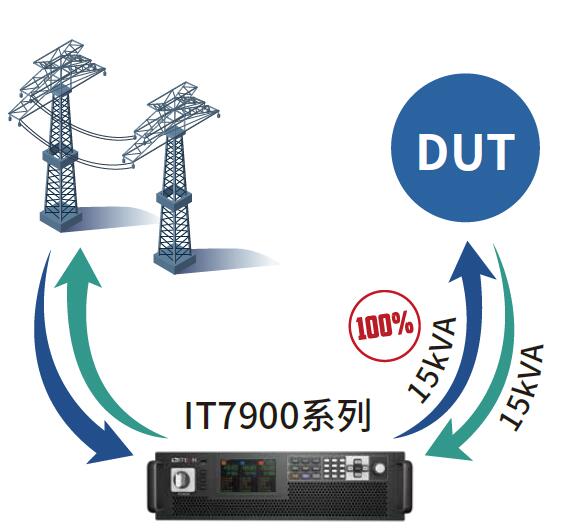

回馈、全四象限电网模拟器
IT7900系列代表了全新一代的可编程，全四象限电网模拟器，具备100%额定电流source和sink能力，并提供能量回馈功能。待测物在测试中所产生的能量可以完全经由IT7900设备回收后厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案。适用于测试并网型且向电网注入能量的产品，例如并网/离网光伏逆变器的频率变化，电压瞬变和直流注入等测试

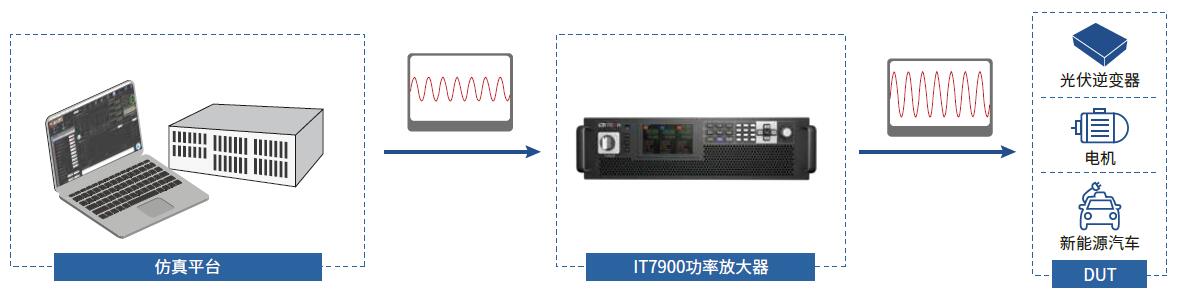

全四象限功率放大器
IT7900系列回馈式电网模拟器还可作功率放大器使用，以完成微电网，储能及新能源汽车等领域的功率硬件在环（PHIL）仿真测试。数字或建模的模拟量信号经由外部模拟量接口（选配）输入之后，可无失真放大，转换为真实的电力波形，外部模拟量响应时间小于100us

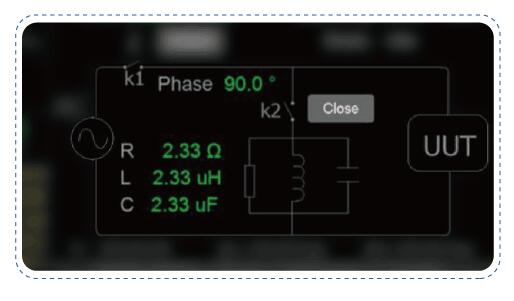

专业孤岛测试模式，满足防孤岛效应测试
防孤岛保护是并网型逆变器必测项目之一。IT7900系列内置防孤岛保护测试功能，可以让测试人员设置电阻R的有功功率，电感Q和电容C的无功功率，也可以设置电阻R、电感Q、电容C来模拟网间谐振，测试并网逆变器的防孤岛保护功能。IT7900孤岛测试模式可以简化测试流程，提高测试效率、完成并网逆变器研发试验、出厂检测等过程中防孤岛保护功能的测试工作

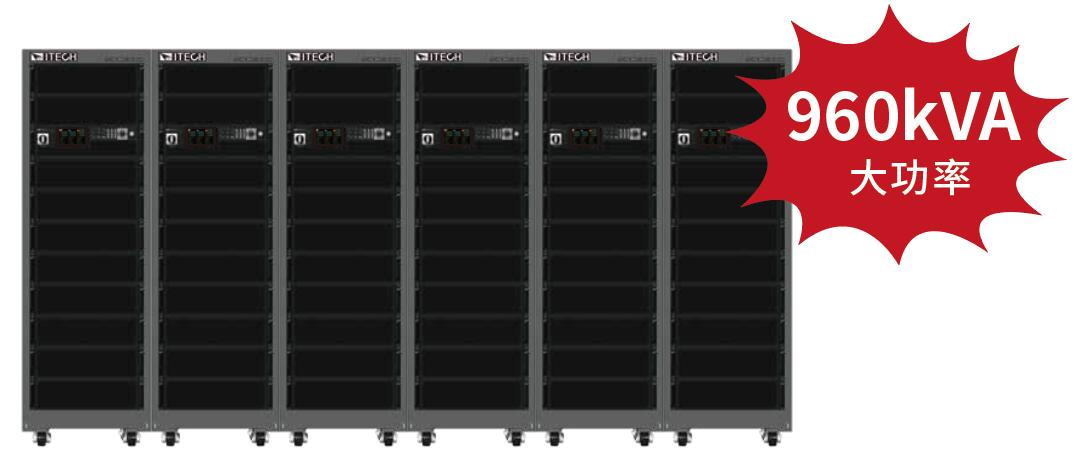

主从并联，功率范围达960kVA
当用户有更大功率需求时，可以使用IT7900系列的主从并联功能，提高输出电流、功率能力。IT7900系列最多可以并联达960kVA，无需拆装机柜即可简易并机。IT7900系列具备主从并机均流功能且自带同步ON/OFF输入输出信号，保证了并机的同步性。并机后不但保留所有功能，且精度也不会有任何损失。让电源系统的搭建更快速、更弹性、更节约，无论是单机测试还是系统搭建，都可以轻松满足

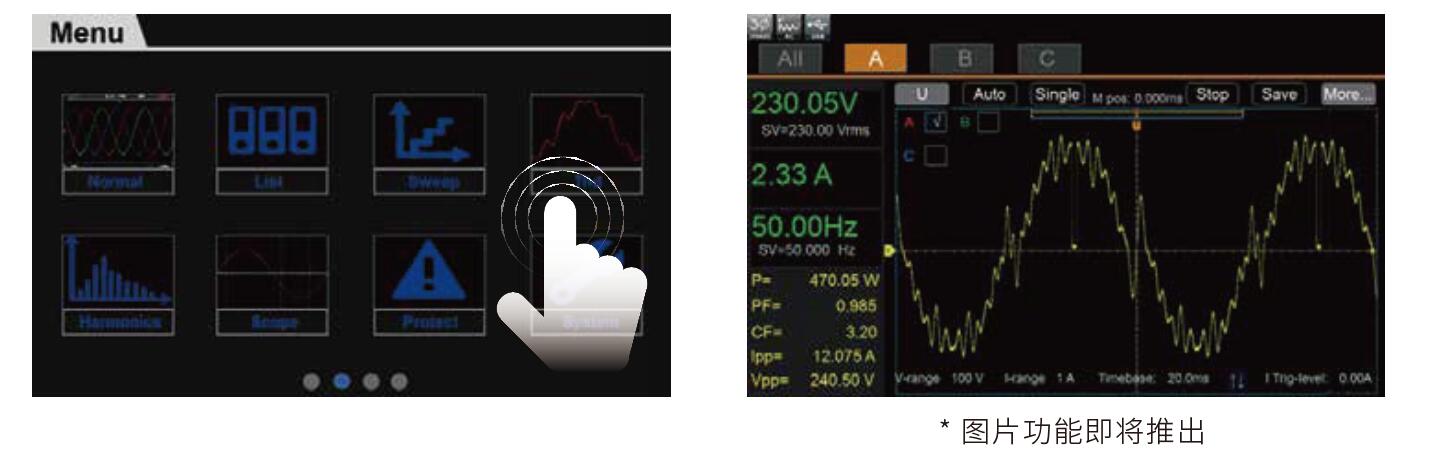

触屏设计，内置示波功能
IT7900系列配备了全新的触摸屏设计，简洁直观的UI界面，配合键盘旋钮设计可以让用户直接、快速地进行模式设定和波形编辑等操作。内置数字示波器功能采集电压和电流的时域信号，相位关系以及执行波形触发等功能。示波采样率高达10us，最多可同时显示6条示波曲线，用户无需示波器就可以进行瞬时分析，并及时进行保存
内建 丰富的波形库
除了基础正弦波，IT7900系列提供多种内置的交流波形，例如三角波，锯齿波，方波，梯形波和削幅波。用户可通过菜单调用并在LCD屏幕上显示出选择的波形。结合设备的序列编程功能，可组合不同波形的连续输出，以应对复杂的电力电子扰动测试
主要型号与技术规格
该系列共收录 21 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT7902-350-10U-ATE 电压 350 V · 电流 10 A · 功率 2kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1U
• IT7902-350-10U 电压 350 V · 电流 10 A · 功率 2kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 2U
• IT7904-350-20U-ATE 电压 350 V · 电流 20 A · 功率 4kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1U
• IT7904-350-20U 电压 350 V · 电流 20 A · 功率 4kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 2U
• IT7905-350-30U 电压 350 V · 电流 30 A · 功率 5 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.01%+0.01%FS/＜0.3%+0.3%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
• IT7906-350-30-ATE 电压 350 V · 电流 30 A · 功率 6kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1U
资源下载
• IT7900系列 详细指标见 IT7900系列 详细指标页。
• 官方 PDF（产品单页/数据表）：IT7900-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT7900系列 详细指标
3U可达15kVA · 全四象限功率放大器
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 21 个具体型号。
IT7902-350-10U-ATE
• 电压：350 V
• 电流：10 A
• 功率：2kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1U
IT7902-350-10U
• 电压：350 V
• 电流：10 A
• 功率：2kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
IT7904-350-20U-ATE
• 电压：350 V
• 电流：20 A
• 功率：4kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1U
IT7904-350-20U
• 电压：350 V
• 电流：20 A
• 功率：4kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
IT7905-350-30U
• 电压：350 V
• 电流：30 A
• 功率：5 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.01%+0.01%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7906-350-30-ATE
• 电压：350 V
• 电流：30 A
• 功率：6kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1U
IT7906-350-30
• 电压：350 V
• 电流：30 A
• 功率：6kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
IT7906-350-90
• 电压：350 V
• 电流：90 A
• 功率：6kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7909-350-90
• 电压：350 V
• 电流：90 A
• 功率：9kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7912-350-90
• 电压：350 V
• 电流：90 A
• 功率：12kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7915-350-90
• 电压：350 V
• 电流：90 A
• 功率：15kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7930-350-180
• 电压：350 V
• 电流：180 A
• 功率：30kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：6U
IT7945-350-270
• 电压：350 V
• 电流：270 A
• 功率：45kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：15U
IT7960-350-360
• 电压：350 V
• 电流：360 A
• 功率：60kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT7975-350-450
• 电压：350 V
• 电流：450 A
• 功率：75kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT7990-350-540
• 电压：350 V
• 电流：540 A
• 功率：90kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT79105-350-630
• 电压：350 V
• 电流：630 A
• 功率：105kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT79120-350-720
• 电压：350 V
• 电流：720 A
• 功率：120kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT79135-350-810
• 电压：350 V
• 电流：810 A
• 功率：135kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT79150-350-900
• 电压：350 V
• 电流：900 A
• 功率：150kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT79165-350-990
• 电压：350 V
• 电流：990 A
• 功率：165kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS/＜0.3%+0.3%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
资源下载
• IT7900系列 产品介绍见 IT7900系列 产品介绍页。
• 官方 PDF（产品单页/数据表）：IT7900-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
